Nowoczesny system rolet zewnętrznych ZIP WIN SCREEN
Rolety zewnętrzne WIN SCREEN od SUN WINNER to innowacja która rewolucjonizuje światowy rynek produktów osłonowych
WIN SCREEN to autorski, nowatorski i najbardziej zaawansowany system rolet zewnętrznych na świecie, w całości zaprojektowany i wyprodukowany w Polsce.
Zawarte w nim rozwiązania są niedostępne w konkurencyjnych systemach czyniąc nasz produkt bezkonkurencyjnym w branży osłonowej.
Oferujemy największe wymiary w Europie rolet WIN SCREEN, o maksymalnych wymiarach:
7000 mm x 3400 mm (23,8 m²)
5400 mm x 6000 mm (32,4 m²)
SYSTEM ROLET WIN SCREEN
Rolety zewnętrzne WIN SCREEN ZIP to zaawansowane przesłony okienne najczęściej montowane na zewnątrz budynków. Rolety wyróżniają się zastosowaniem specjalistycznej tkaniny zamiast tradycyjnego pancerza. Tkanina rolet jest wytrzymała, odporna na warunki atmosferyczne i doskonale pełni funkcję ochronną oraz dekoracyjną.
FUNKCJONALNOŚĆ
Rolety typu WIN SCREEN zapewniają skuteczną ochronę przed promieniowaniem słonecznym, jednocześnie umożliwiając kontrolę ilości światła wpadającego do pomieszczenia. Dzięki zastosowaniu tkanin o różnym stopniu otwartości, np. 1%, 4%, 5% lub 14% zachowujemy widoczność na zewnątrz, co pozwala na kontakt z otoczeniem, przy jednoczesnym ograniczeniu wglądu do wnętrza budynku. Tkaniny z serii blackout zapewniają pełną prywatność oraz 100% zaciemnienia wnętrza, a zastosowanie okien z folii CRISTAL doskonale sprawdzi się w pomieszczeniach o dużym zapotrzebowaniu na światło dzienne.
System rolet WIN SCREEN poprawia również efektywność energetyczną, redukując nagrzewanie pomieszczeń latem oraz ograniczając straty ciepła zimą. Rolety WIN SCREEN chronią także przed wiatrem, deszczem i innymi czynnikami atmosferycznymi, a także podnoszą komfort akustyczny poprzez tłumienie hałasu z zewnątrz. Nasz innowacyjny system zgrzewania tkanin oraz udoskonalony zamek ZIP sprawia, że nasze rolety stawią czoła nawet najsilniejszym wiatrom, a opcjonalna automatyka pogodowa zapewni bezpieczeństwo całego systemu.
BUDOWA I DZIAŁANIE

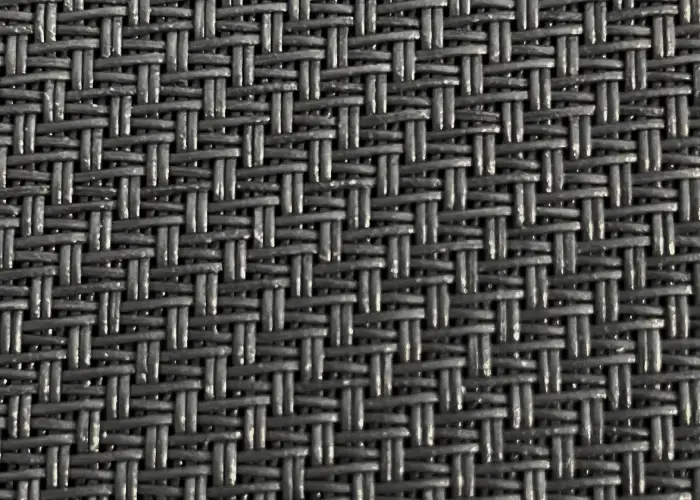

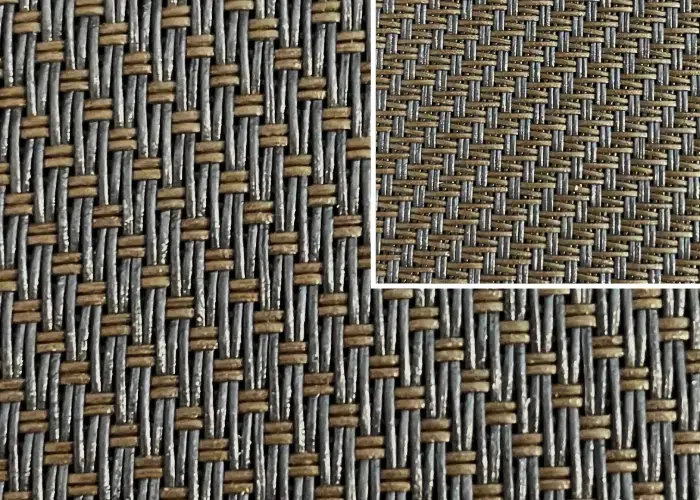

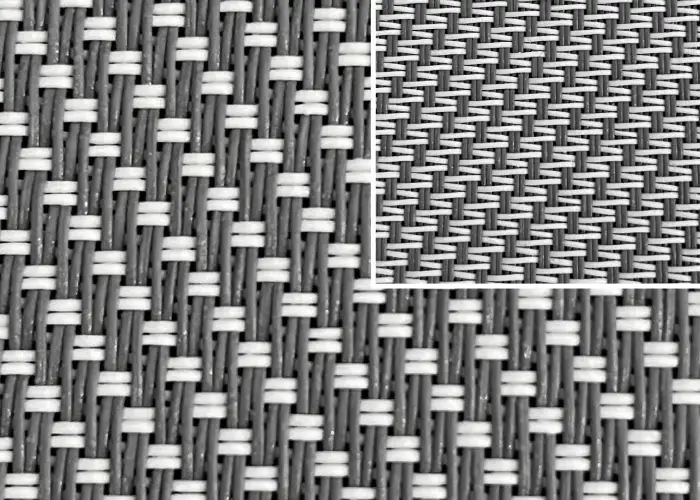

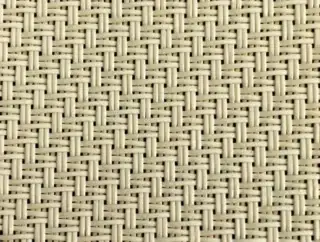

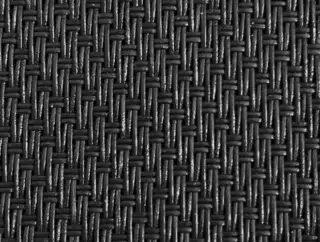

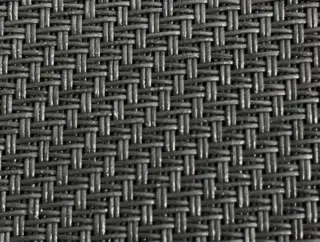

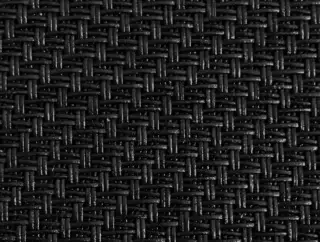

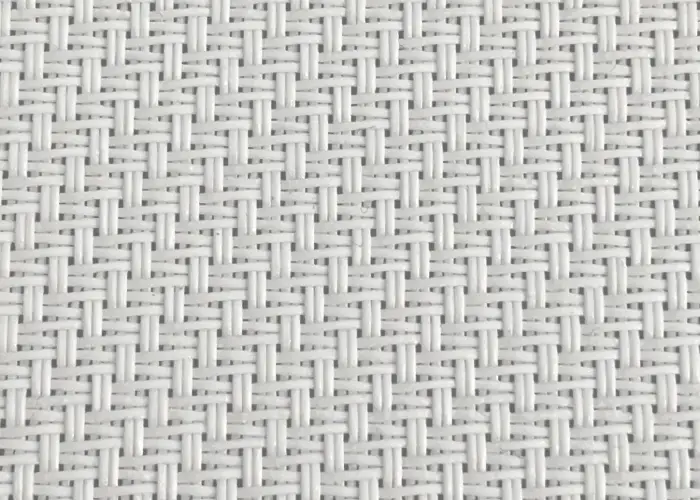

Kluczowym elementem rolety WIN SCREEN jest tkanina techniczna, wykonana z włókien poliestrowych lub szklanych, pokrytych powłoką PVC. Tkanina jest prowadzona w bocznych prowadnicach, co zapewnia jej stabilność nawet przy silnym wietrze. W systemach typu ZIP dodatkowo stosuje się specjalny zamek w tkaninie, który zapobiega wypadaniu materiału z prowadnic. Mechanizm zwijania tkaniny odbywa się poprzez nawijanie jej na rurę nawojową umieszczoną wewnątrz kasety. Rolety WIN SCREEN zwijane są za pomocą silnika elektrycznego, co umożliwia sterowanie zdalne lub integrację z systemem inteligentnego domu.
ZASTOSOWANIE
Rolety WIN SCREEN doskonale sprawdzają się zarówno w budynkach mieszkalnych, jak i komercyjnych. Dzięki nowoczesnemu designowi oraz szerokiej gamie kolorystycznej tkanin, są estetycznym i funkcjonalnym rozwiązaniem. Mogą być montowane na elewacji, we wnękach okiennych lub jako wolnowiszące, dostosowując się do potrzeb użytkownika.
ZALETY SYSTEMU
OBNIŻENIE KOSZTÓW KLIMATYZACJI I OGRZEWANIA BUDYNKU
AUTOMATYZACJA I INTEGRACJA Z SYSTEMAMI INTELIGENTNEGO DOMU
WŁAŚCIWOŚCI PRZECIWSŁONECZNE
ZABEZPIECZENIE PRZED SILNYMI WIATRAMI
OCHRONA PRZED INSEKTAMI
WŁAŚCIWOŚCI WIZYJNE TKANIN
DUŻE GABARYTY PRZY NIEWIELKICH ROZMIARACH SYSTEMU
BOGATY WYBÓR TKANIN SCREEN ORAZ KOLORYSTKI OSPRZĘTU ROLET
NOWOCZESNY I MINIMIALISTYCZNY DESIGN

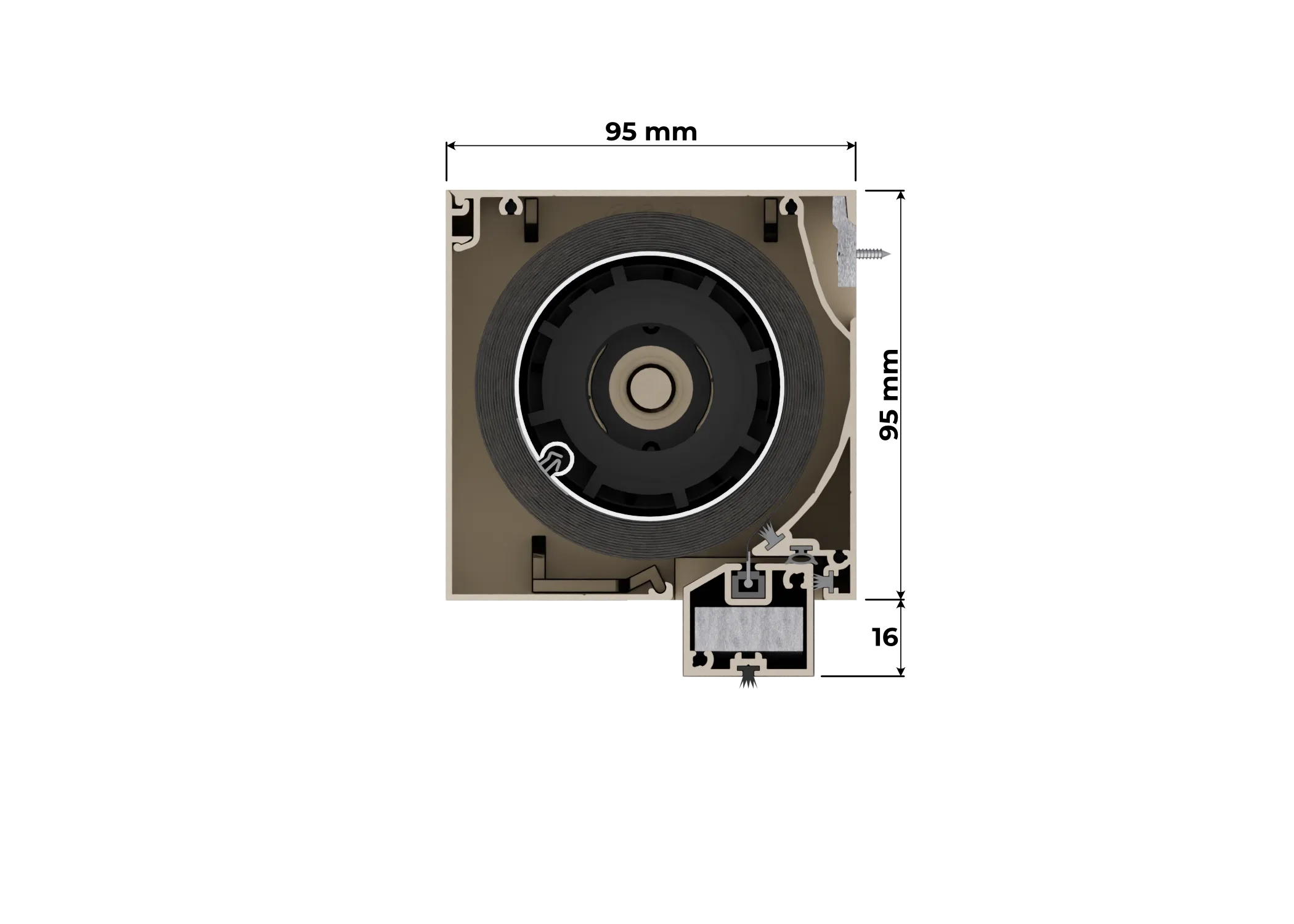

WS 95 A1 SLIM - Z WIESZAKIEM
WS 95 A1 SLIM - Z WIESZAKIEM SYSTEM ADAPTACYJNY WS 95 A1 SLIM, Z WIESZAKIEM
Rozmiar skrzynki: 95 x 95 mm
Maksymalne wymiary systemu: 3600 x 3300 mm [11,88 m²]
Średnica rury: ∅ 63 mm
Listwy dolne: LD-1 (nie chowa się całkowicie w skrzynce), LD-2 (nie chowa się całkowicie w skrzynce)
UWAGA: W przypadku rolet o szerokości do 1200 mm stosuje się obciążającą listwę dolną LD-2 która nie chowa się całkowicie w skrzynce
PRZYKŁADOWE PRZEKROJE SYSTEMU
PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AS-1 SLIM
LISTWY DOLNE
LISTWA DOLNA LD-1

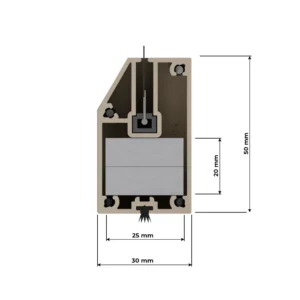

LISTWA DOLNA LD-2
*Listwa dolna LD-2 stosowana jest w przypadku rolet o szerokości do 1200 mm i nie chowa się całkowicie w skrzynce
WSPORNIKI MONTAŻOWE

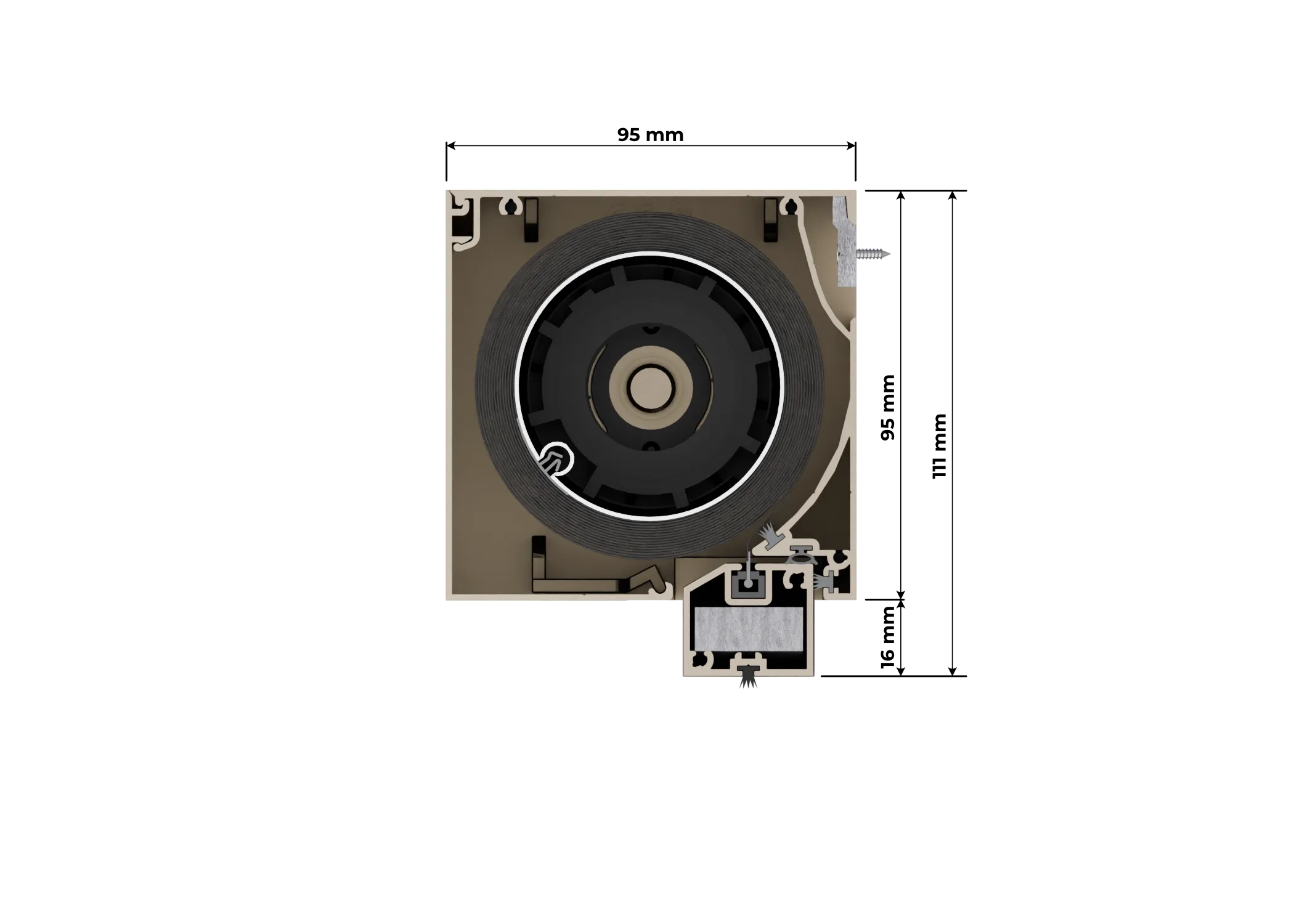

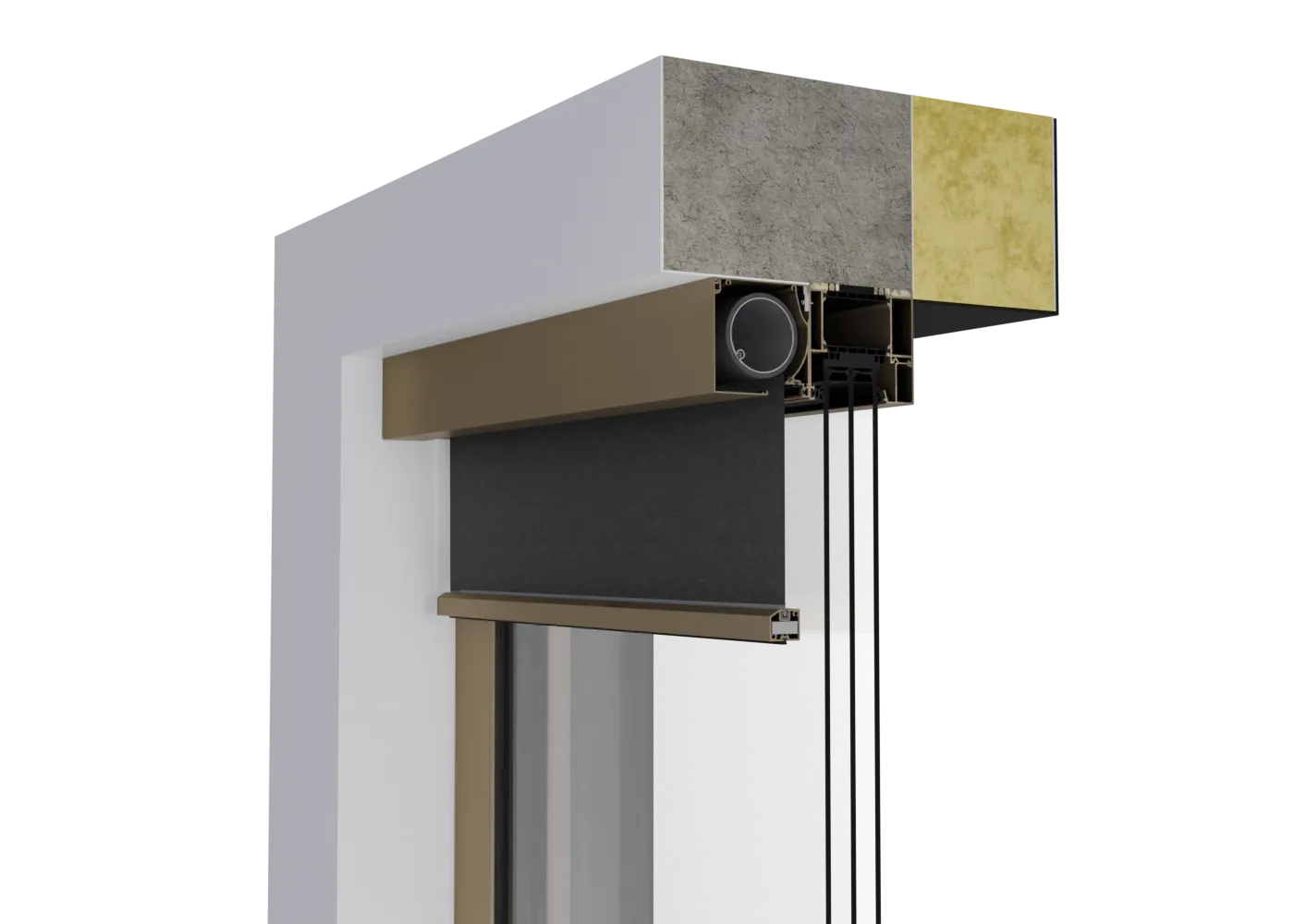

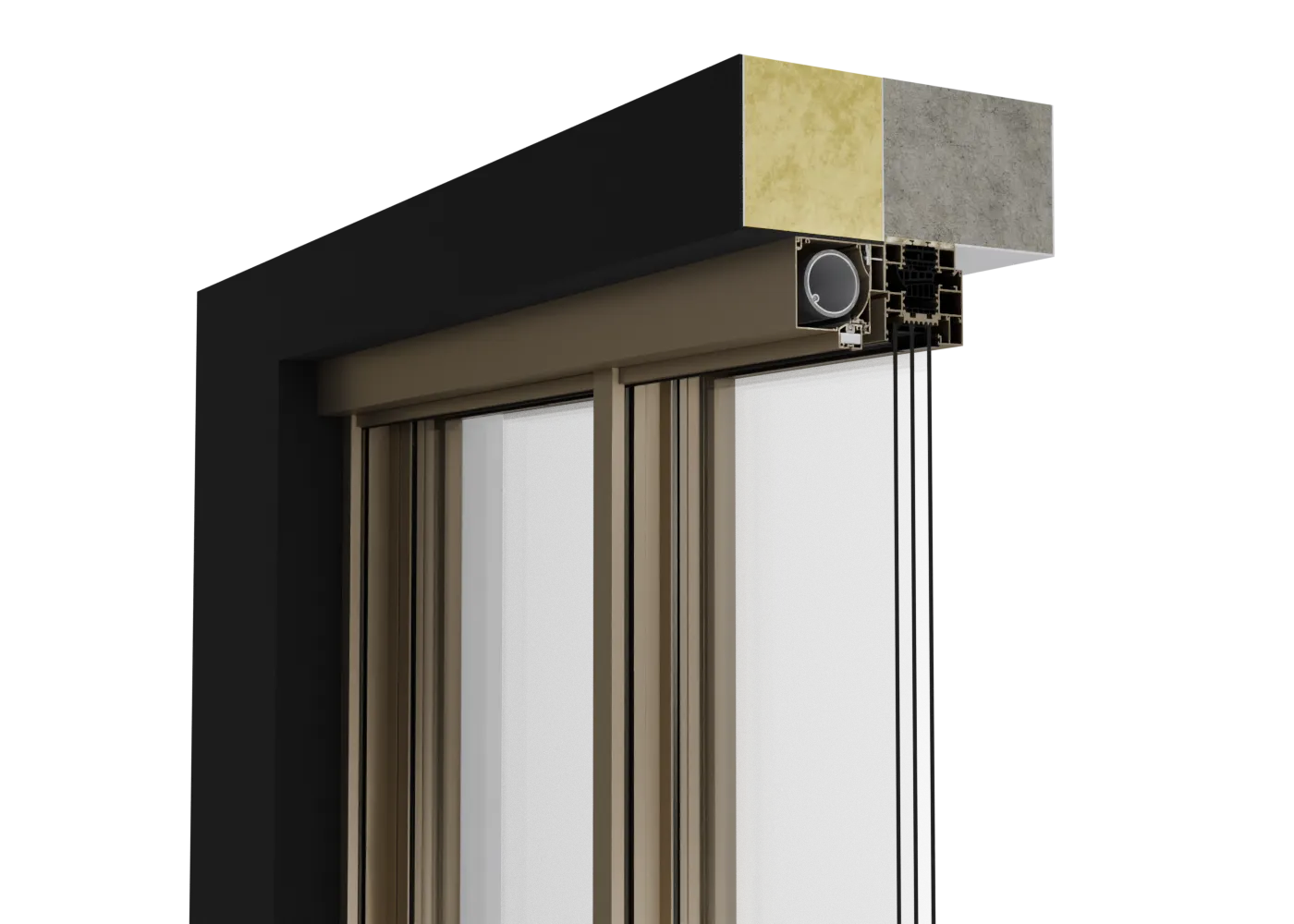

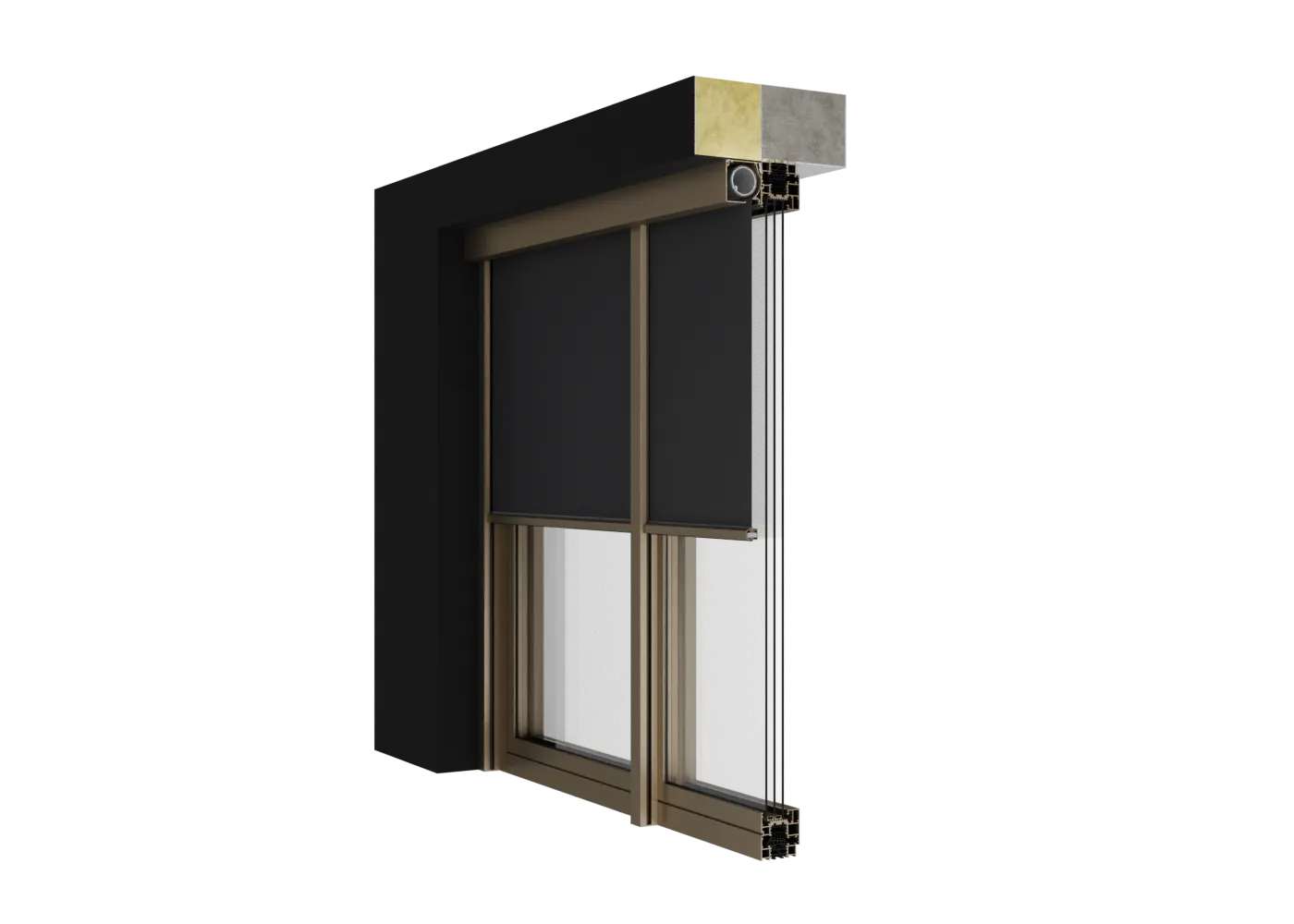

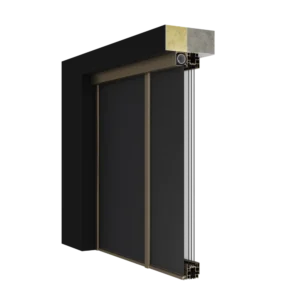

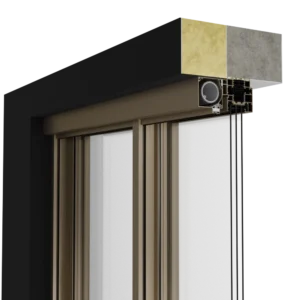

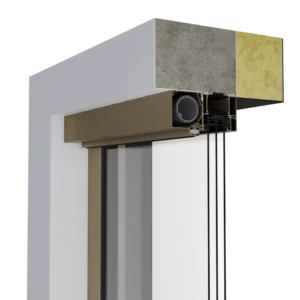

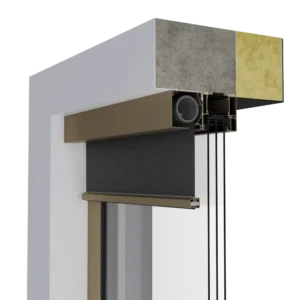

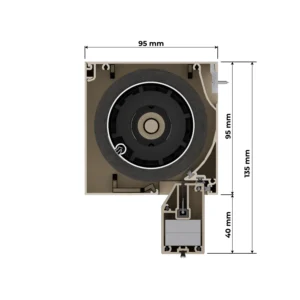

WS 95 A2 - Z WIESZAKIEM
WS 95 A2 - Z WIESZAKIEM SYSTEM ADAPTACYJNY WS 95 A2, Z WIESZAKIEM
Rozmiar skrzynki: 95 x 95 mm
Maksymalne wymiary systemu: 3600 x 3300 mm [11,88 m²]
Średnica rury: ∅ 63 mm
Listwy dolne: LD-1 (nie chowa się całkowicie w skrzynce), LD-2 (nie chowa się całkowicie w skrzynce)
UWAGA: W przypadku rolet o szerokości do 1200 mm stosuje się obciążającą listwę dolną LD-2 która nie chowa się całkowicie w skrzynce
PRZYKŁADOWE PRZEKROJE SYSTEMU
PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AZ1

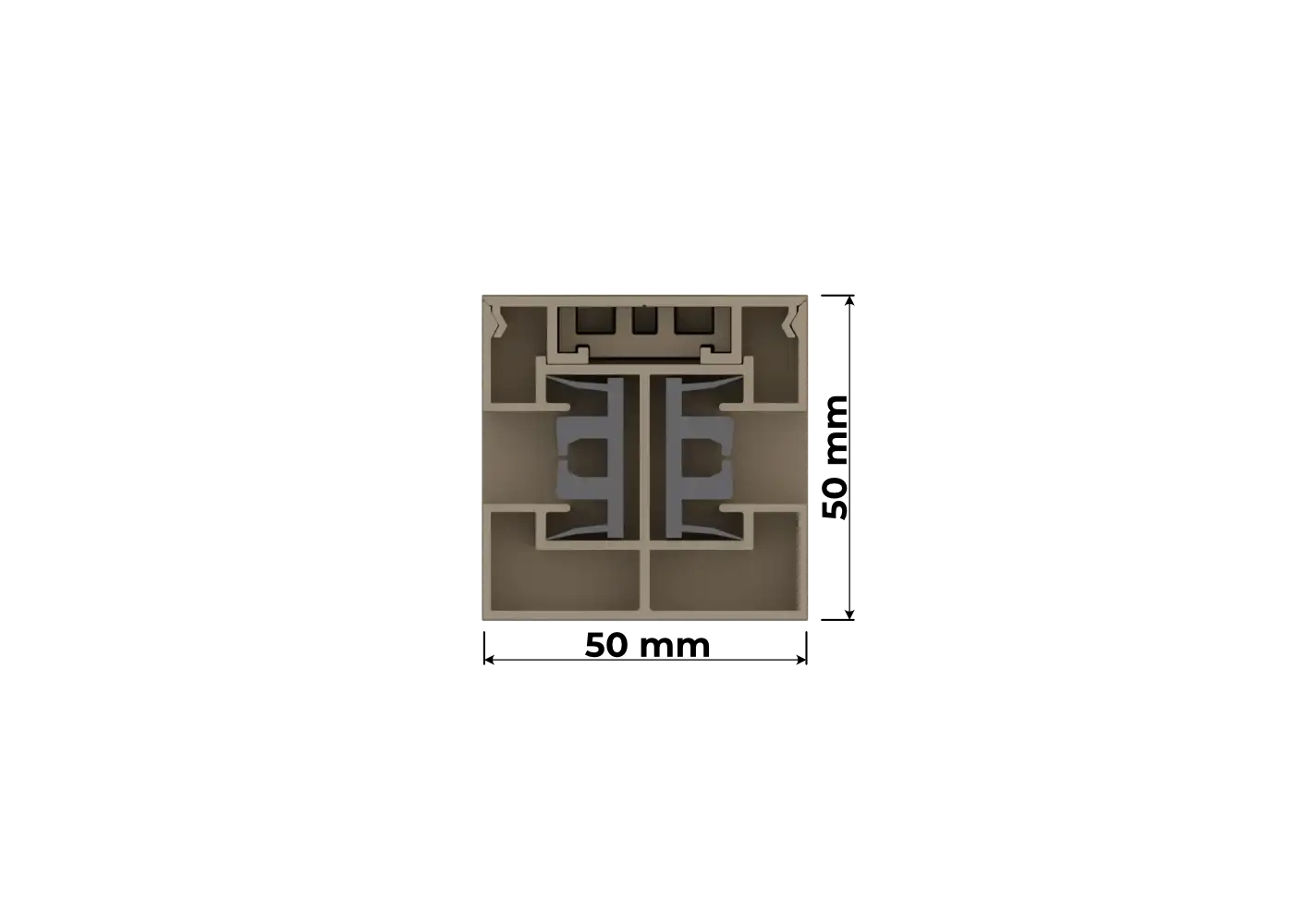

PROWADNICA PODWÓJNA ZIP: A2
PROWADNICA POJEDYNCZA ZIP: P1
PROWADNICA PODWÓJNA ZIP: P2
LINKA STALOWA
ROLETA WOLNOWISZĄCA
LISTWY DOLNE
LISTWA DOLNA LD-1
* LISTWA DOLNA LD-2
* Listwa dolna LD-2 stosowana jest w przypadku rolet o szerokości do 1200 mm i nie chowa się całkowicie w skrzynce
WSPORNIKI MONTAŻOWE

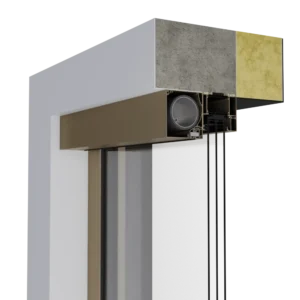

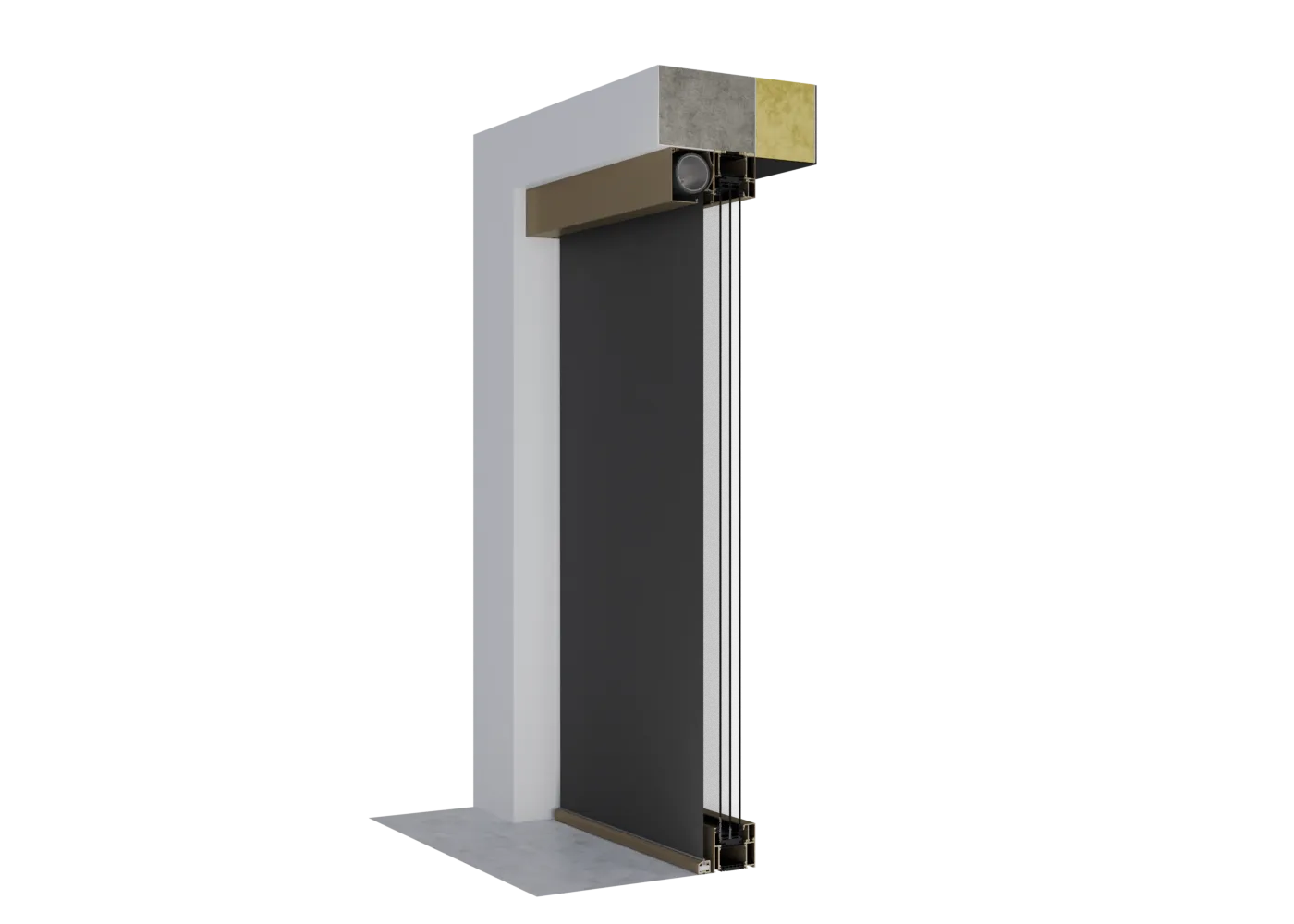

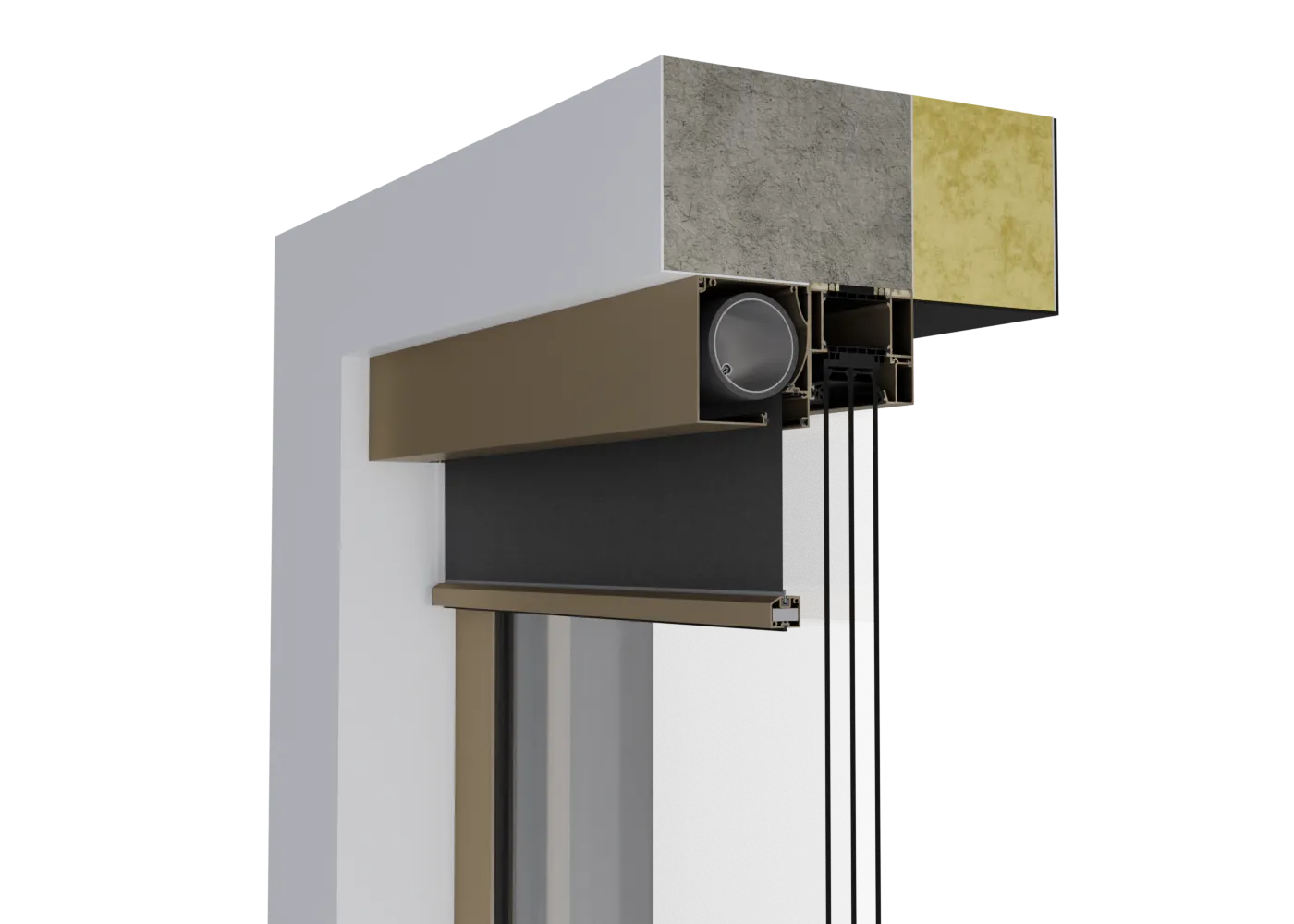

WS 110 A3
WS 110 A3 SYSTEM ADAPTACYJNY WS 110 A3
Rozmiar skrzynki: 110 x 120 mm
Maksymalne wymiary systemu: 5000 x 3000 mm [15 m²] lub 4000 x 4000 mm [16 m²]
Średnica rury: ∅ 63 mm, ∅ 78 mm
Listwy dolne: LD-1 (chowa się całkowicie w skrzynce), LD-2 (nie chowa się całkowicie w skrzynce)
UWAGA: W przypadku rolet o szerokości do 1200 mm stosuje się obciążającą listwę dolną LD-2 która nie chowa się całkowicie w skrzynce

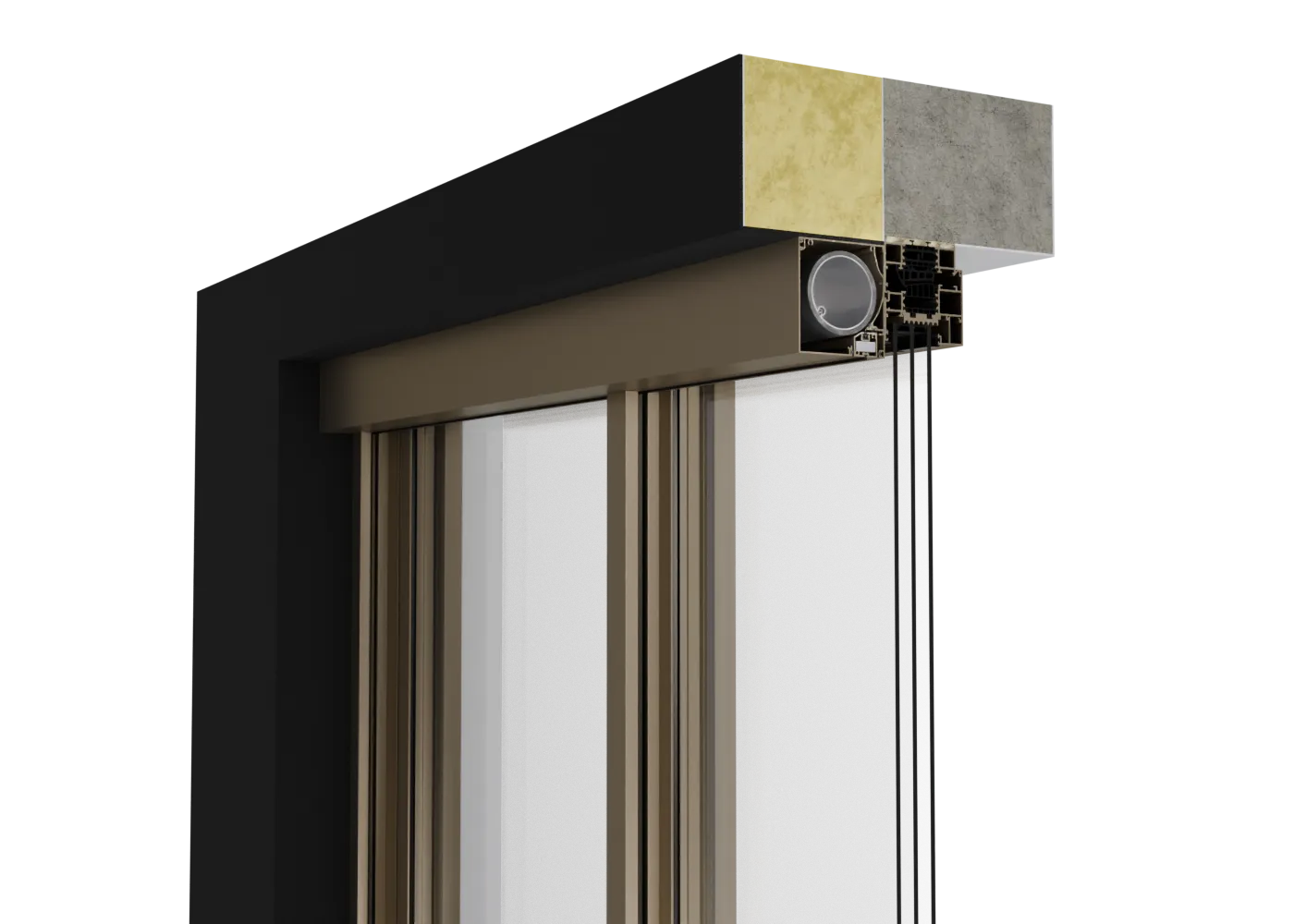

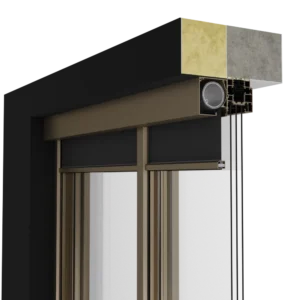

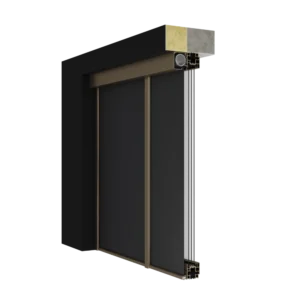

PRZYKŁADOWE PRZEKROJE SYSTEMU
DOSTĘPNE PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AZ1
PROWADNICA PODWÓJNA ZIP: A2

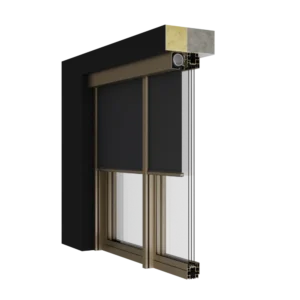

PROWADNICA POJEDYNCZA ZIP: P1
PROWADNICA PODWÓJNA ZIP: P2
LINKA STALOWA
ROLETA WOLNOWISZĄCA
LISTWY DOLNE
LISTWA DOLNA LD-1
* LISTWA DOLNA LD-2
* Listwa dolna LD-2 stosowana jest w przypadku rolet o szerokości do 1200 mm i nie chowa się całkowicie w skrzynce

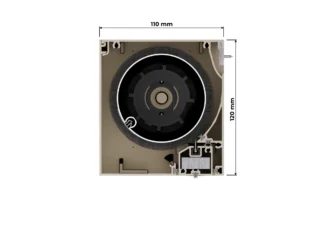

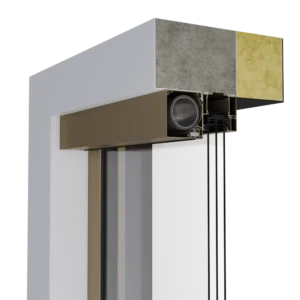

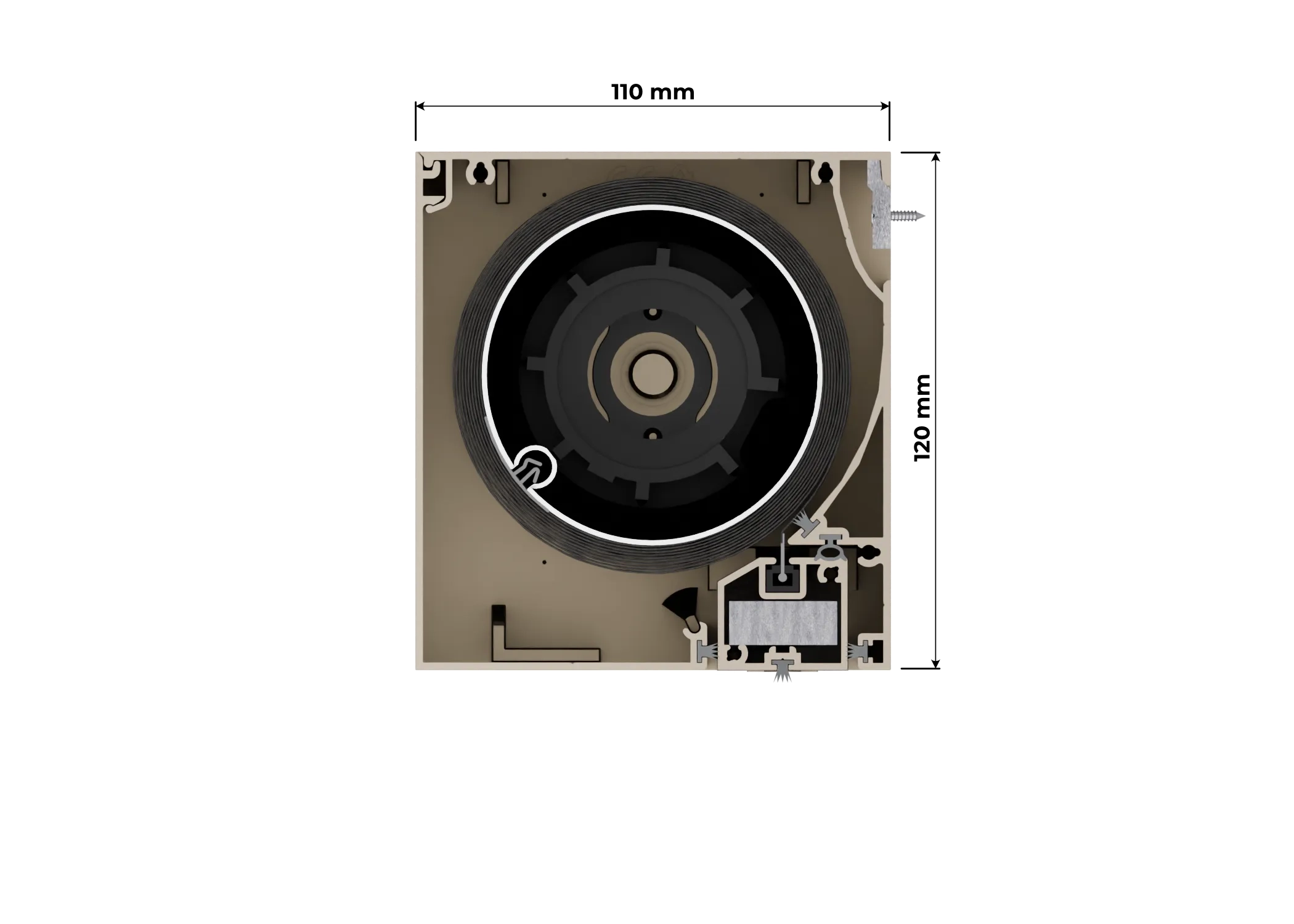

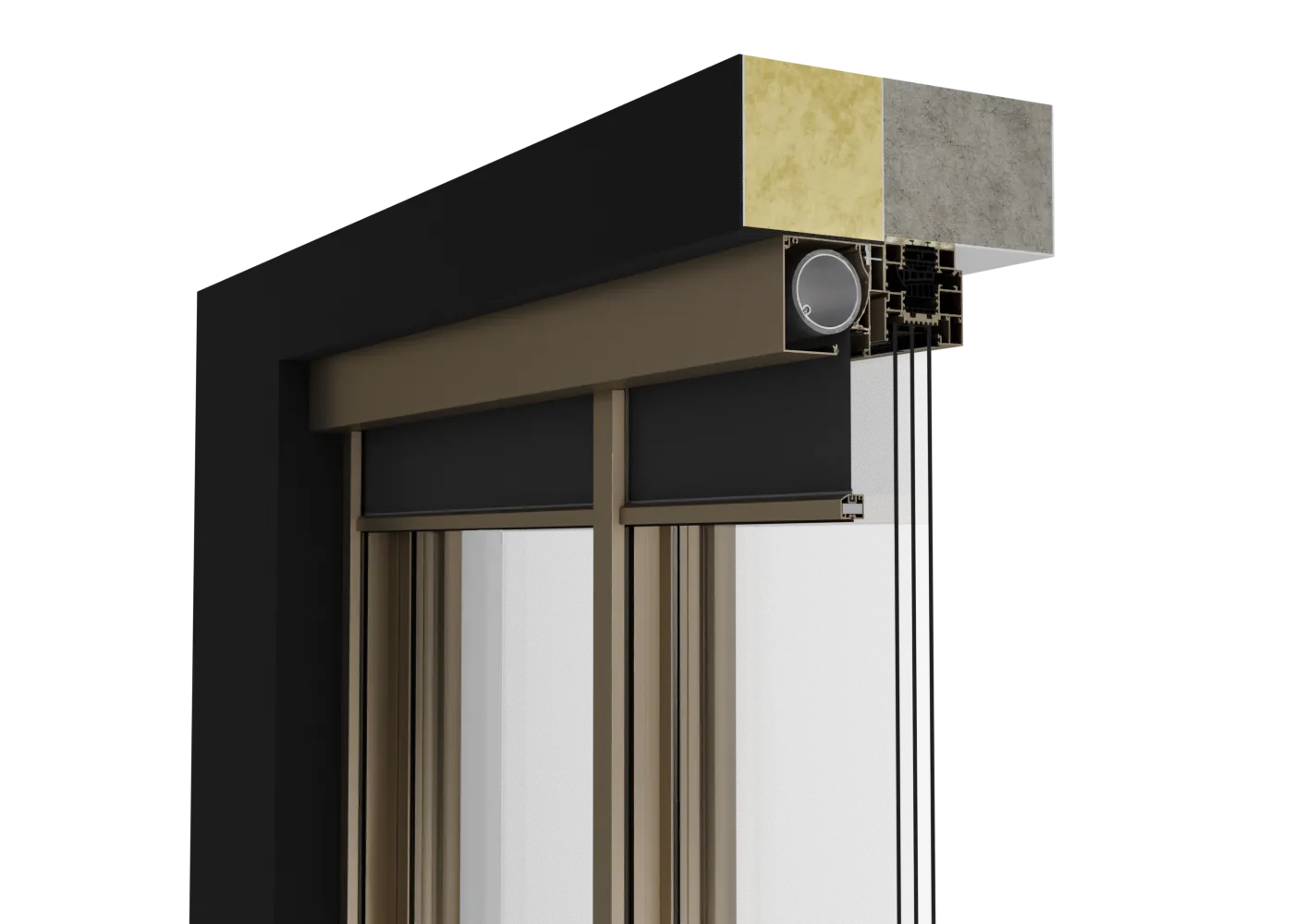

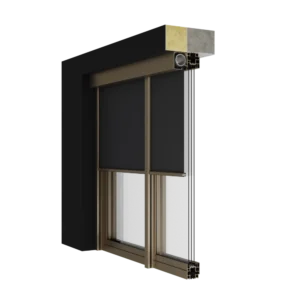

WS 110 A4 - Z WIESZAKIEM
WS 110 A4 - Z WIESZAKIEM SYSTEM ADAPTACYJNY WS 110 A4, Z WIESZAKIEM
Rozmiar skrzynki: 110 x 120 mm
Maksymalne wymiary systemu: 5000 x 3000 mm [15 m²] lub 4000 x 4000 mm [16 m²]
Średnica rury: ∅ 63 mm, ∅ 78 mm
Listwy dolne: LD-1 (chowa się całkowicie w skrzynce), LD-2 (nie chowa się całkowicie w skrzynce)
UWAGA: W przypadku rolet o szerokości do 1200 mm stosuje się obciążającą listwę dolną LD-2 która nie chowa się całkowicie w skrzynce
PRZYKŁADOWE PRZEKROJE SYSTEMU
PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AZ1
PROWADNICA PODWÓJNA ZIP: A2
PROWADNICA POJEDYNCZA ZIP: P1
PROWADNICA POJEDYNCZA ZIP: P2
LINKA STALOWA
ROLETA WOLNOWISZĄCA
LISTWY DOLNE
LISTWA DOLNA LD-1
* LISTWA DOLNA LD-2
* Listwa dolna LD-2 stosowana jest w przypadku rolet o szerokości do 1200 mm i nie chowa się całkowicie w skrzynce
WSPORNIKI MONTAŻOWE

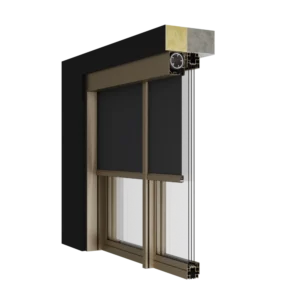

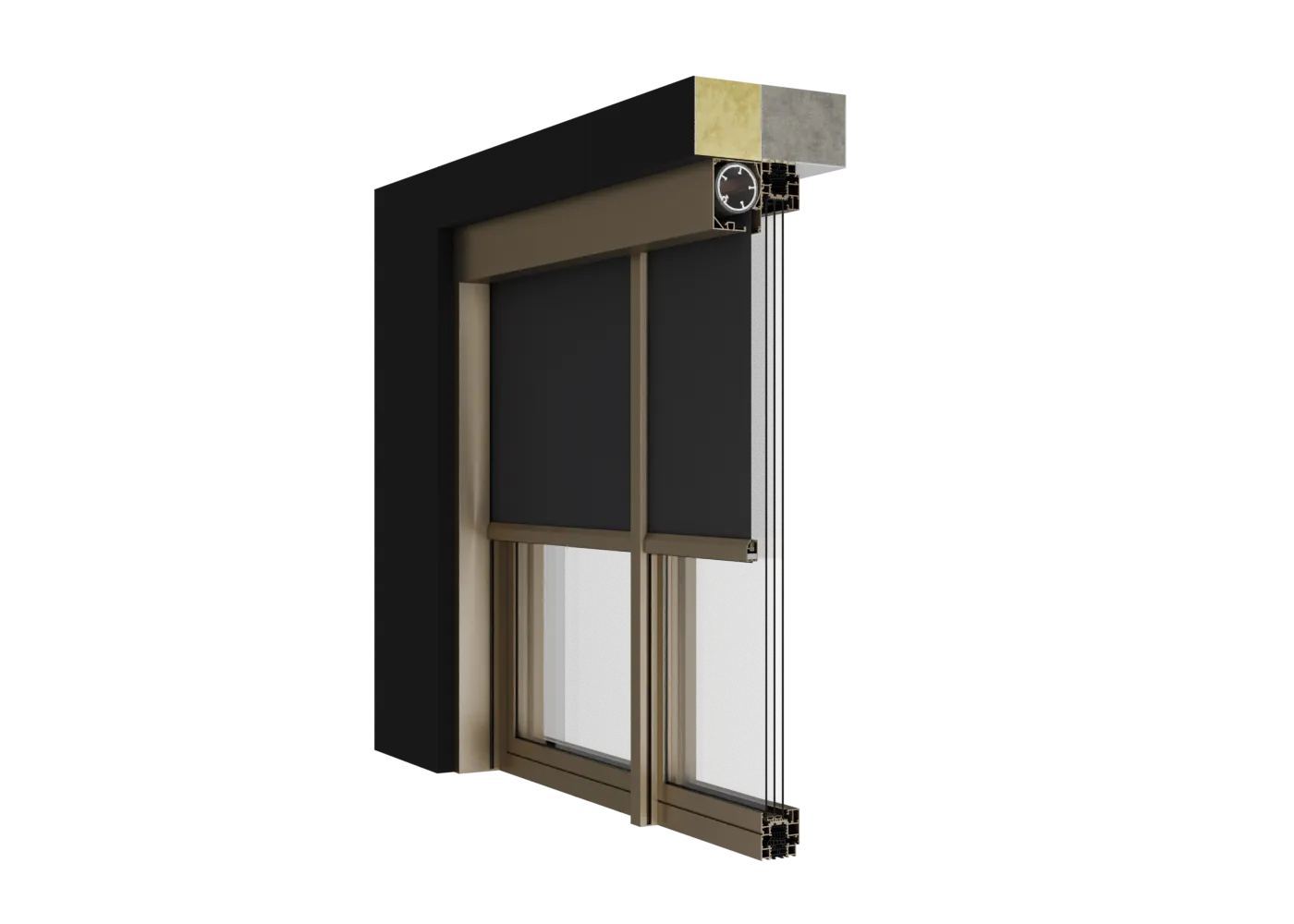

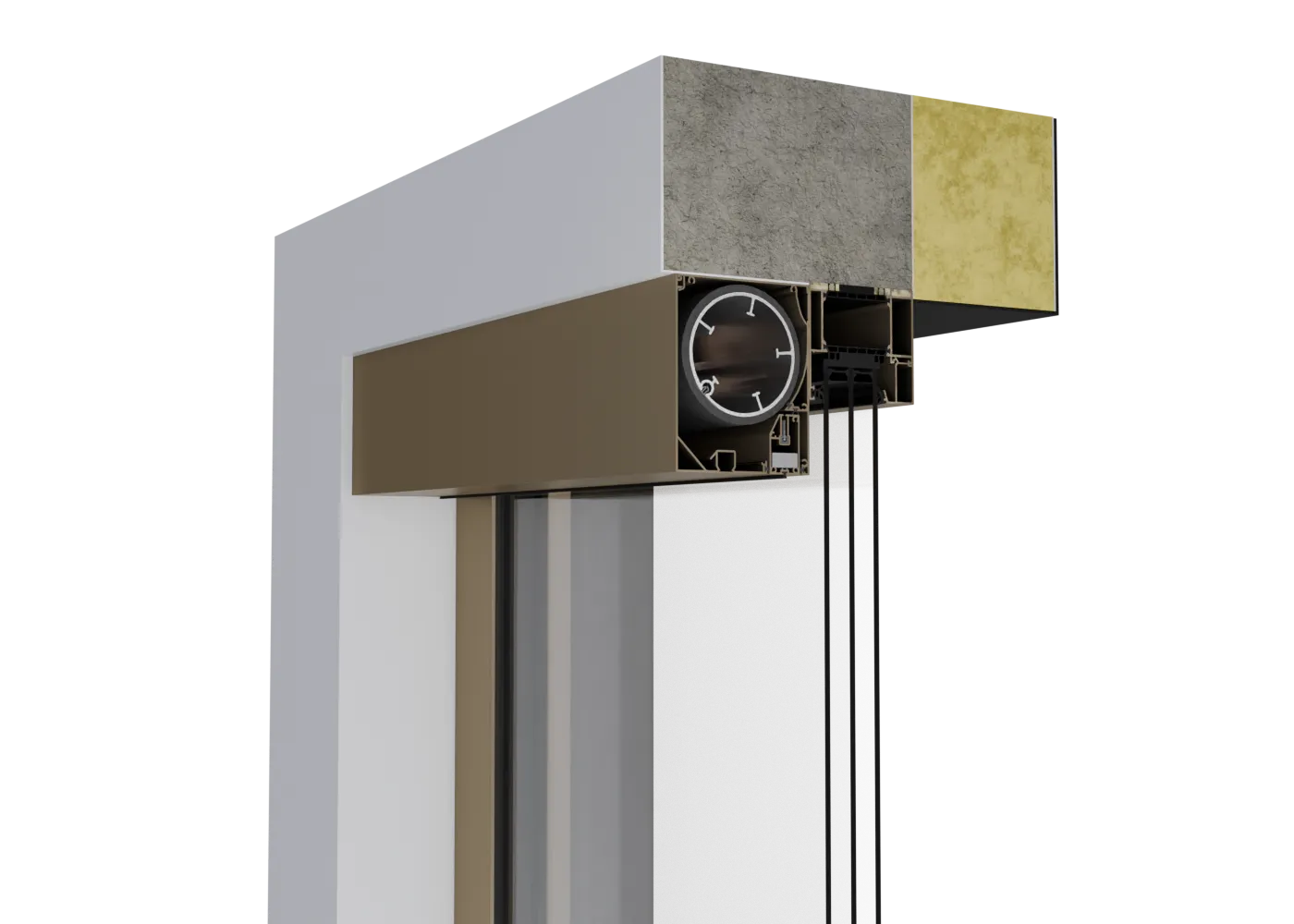

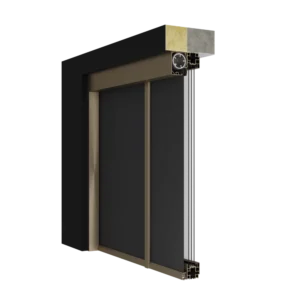

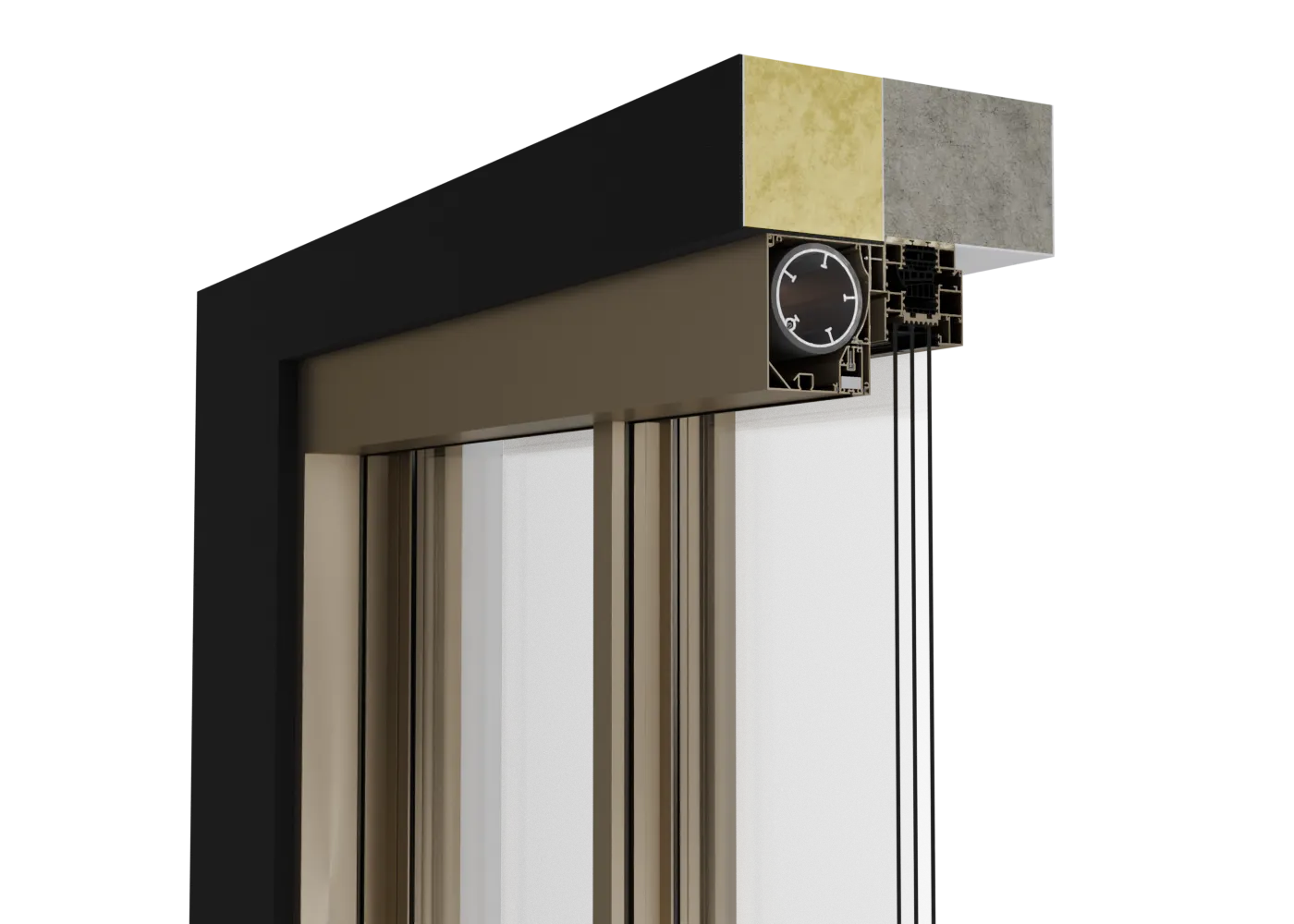

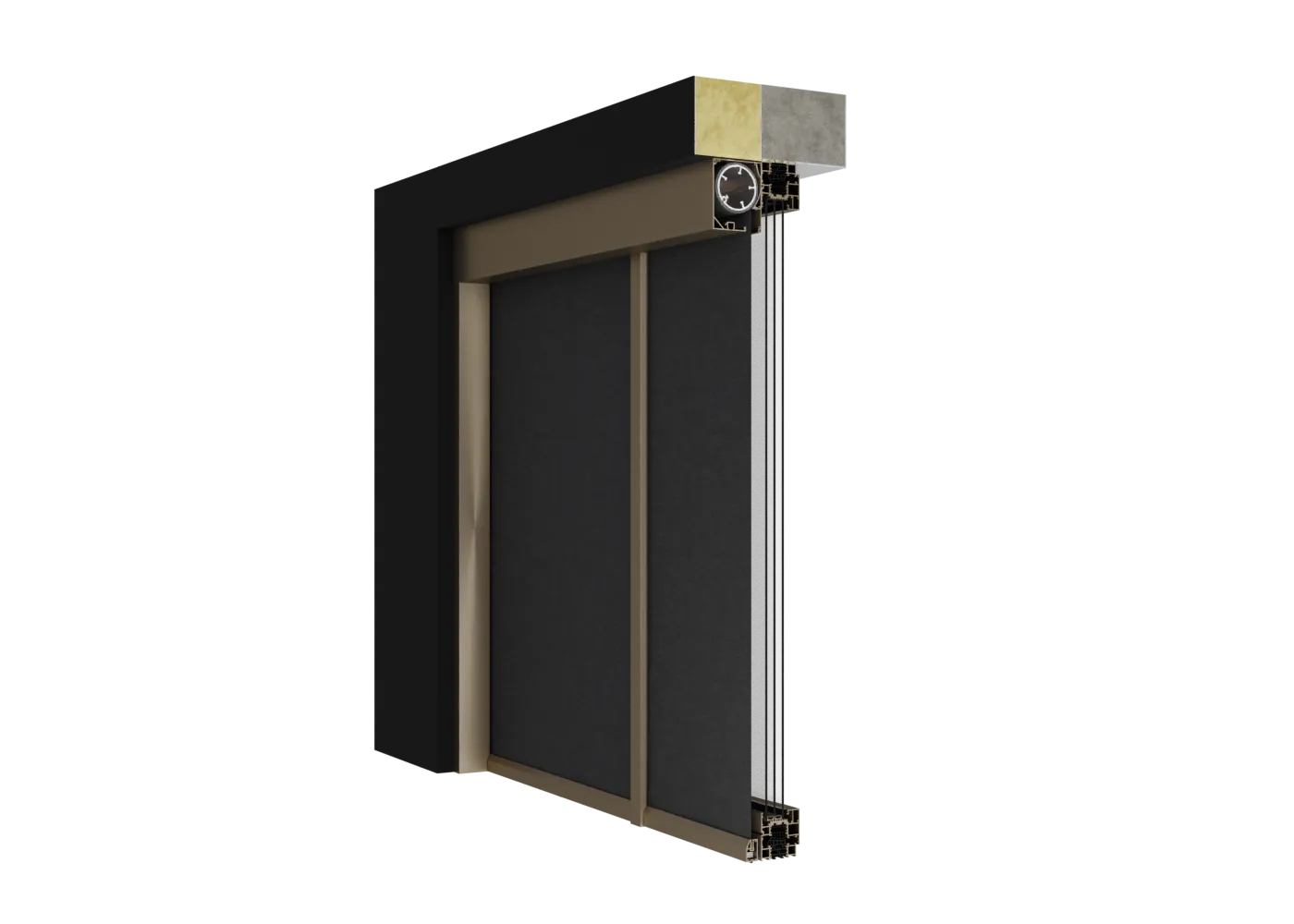

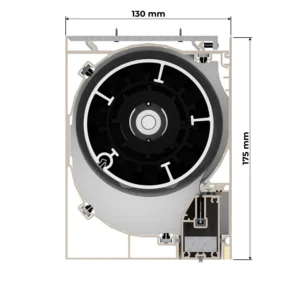

WS 130 A5
WS 130 A5 SYSTEM ADAPTACYJNY WS 130 A5
Rozmiar skrzynki: 130 x 160 mm
Maksymalne wymiary systemu: 7000 x 3400 mm [23,80 m²] lub 5400 x 6000 mm [32,40 m²]
Średnica rury: ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Listwa dolna: LD-2 (chowa się całkowicie w skrzynce)

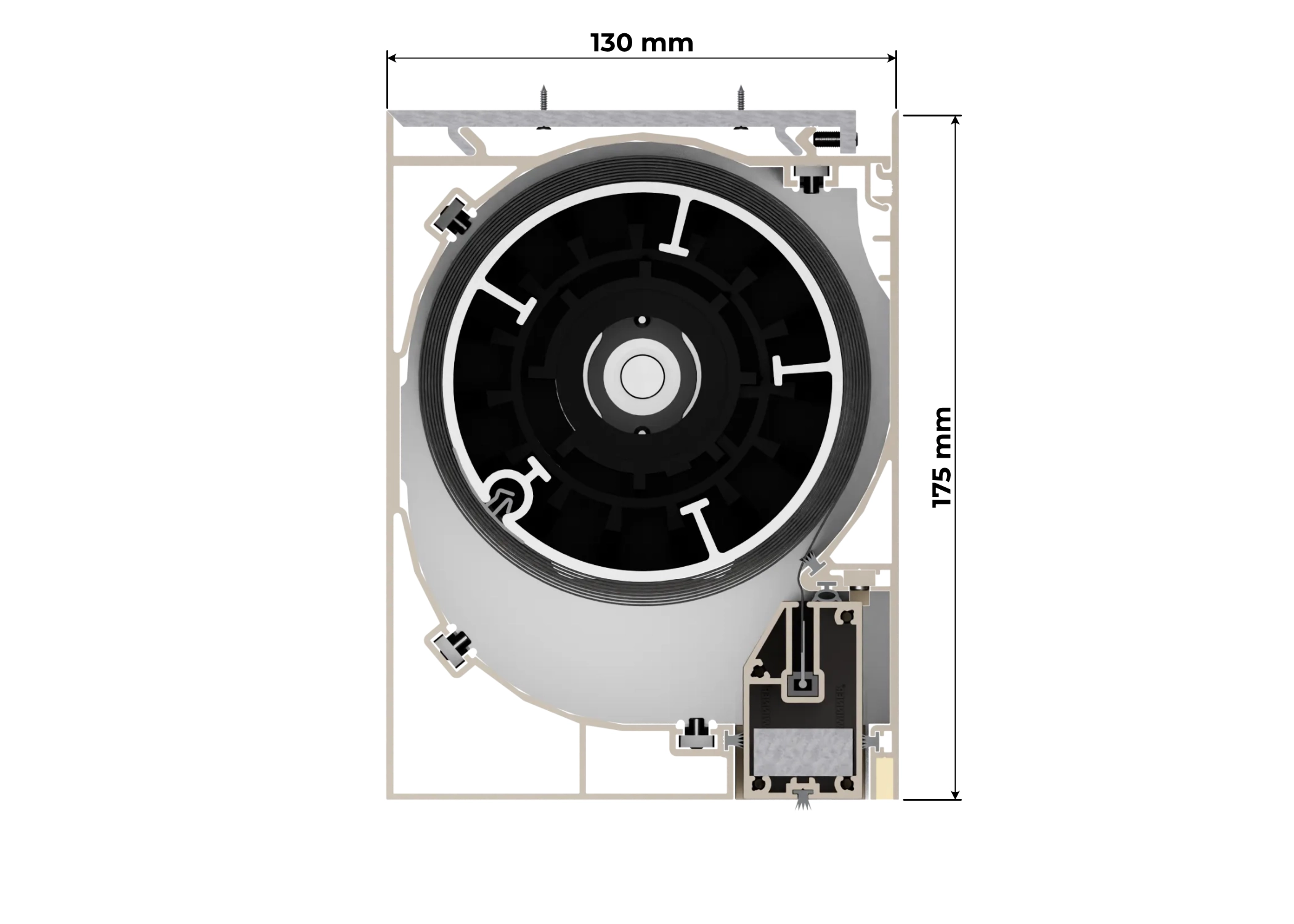

PRZYKŁADOWE PRZEKROJE SYSTEMU
PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AZ1
PROWADNICA PODWÓJNA ZIP: A2

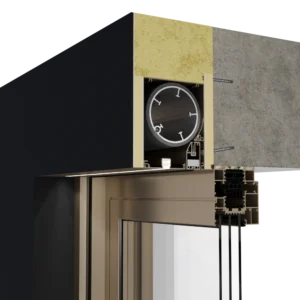

PROWADNICA POJEDYNCZA ZIP: P1
PROWADNICA PODWÓJNA ZIP: P2
PROWADNICA POJEDYNCZA ZIP: P3

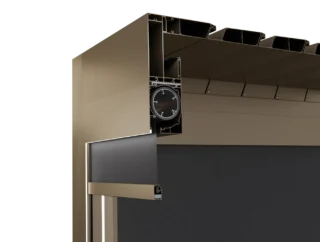

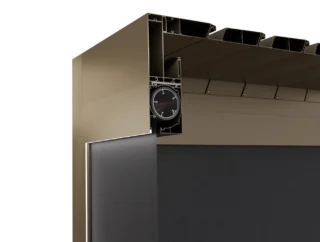

PROWADNICA POJEDYNCZA ZIP: Z2
LINKA STALOWA
ROLETA WOLNOWISZĄCA
LISTWY DOLNE
LISTWA DOLNA LD-2

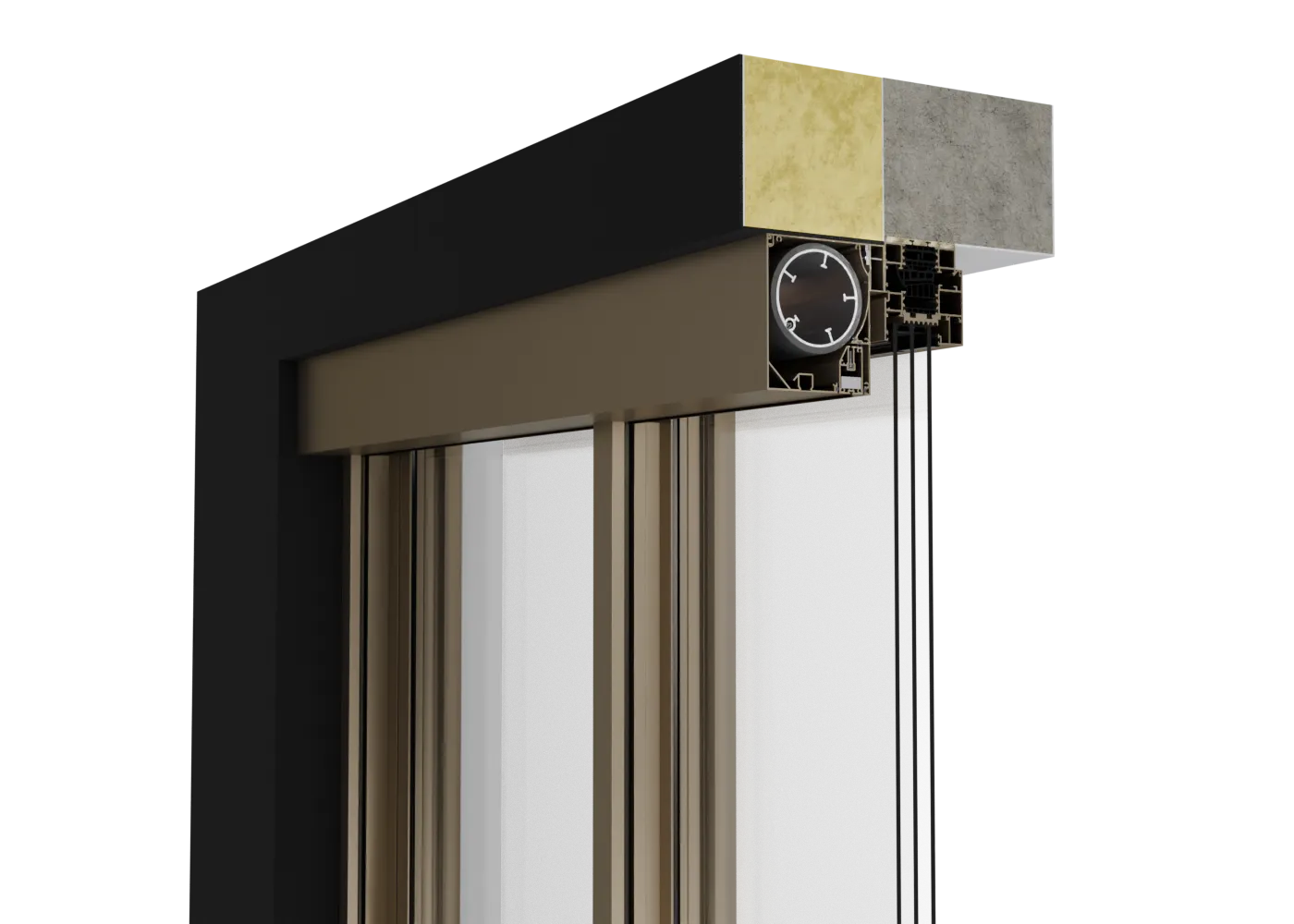

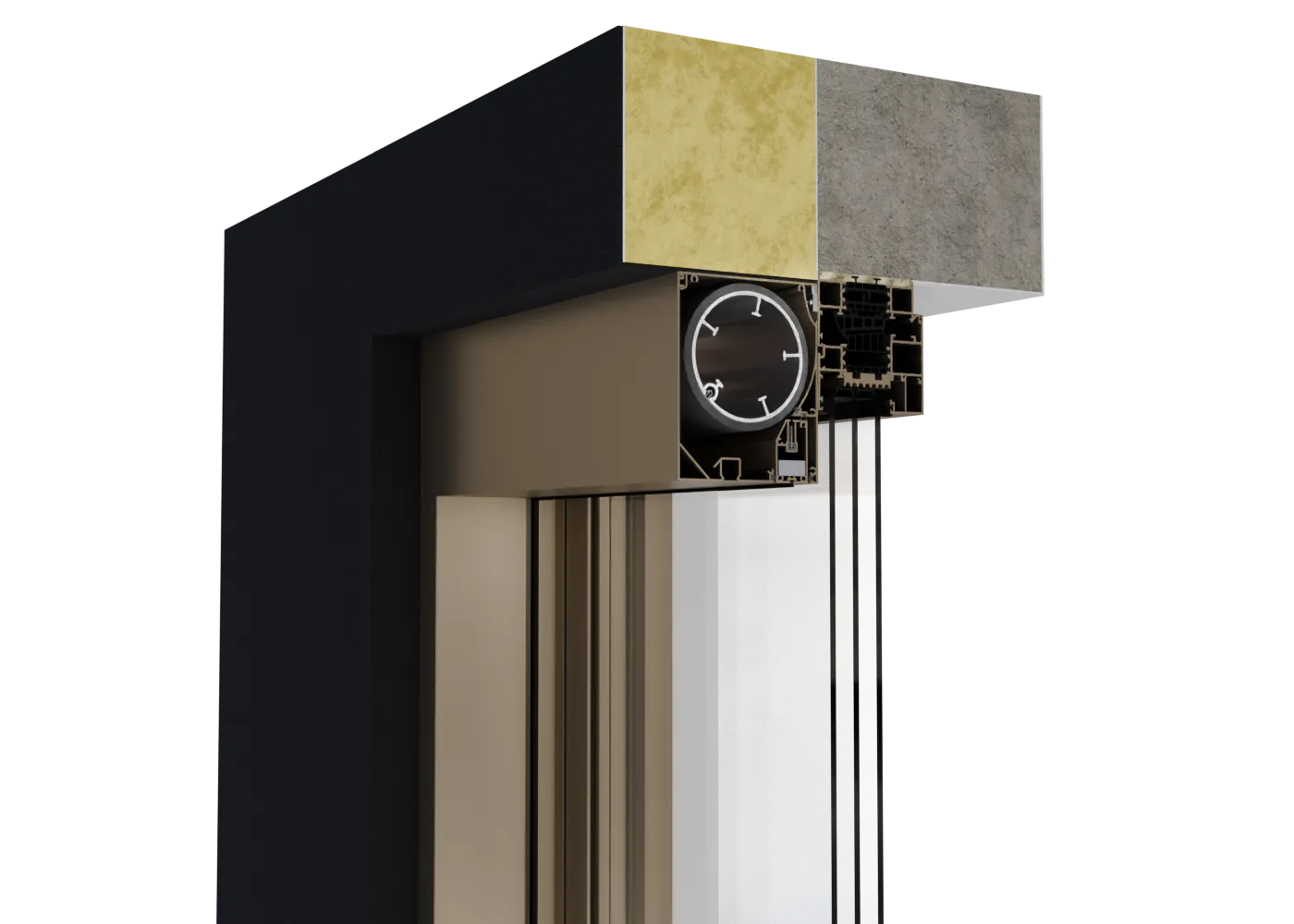

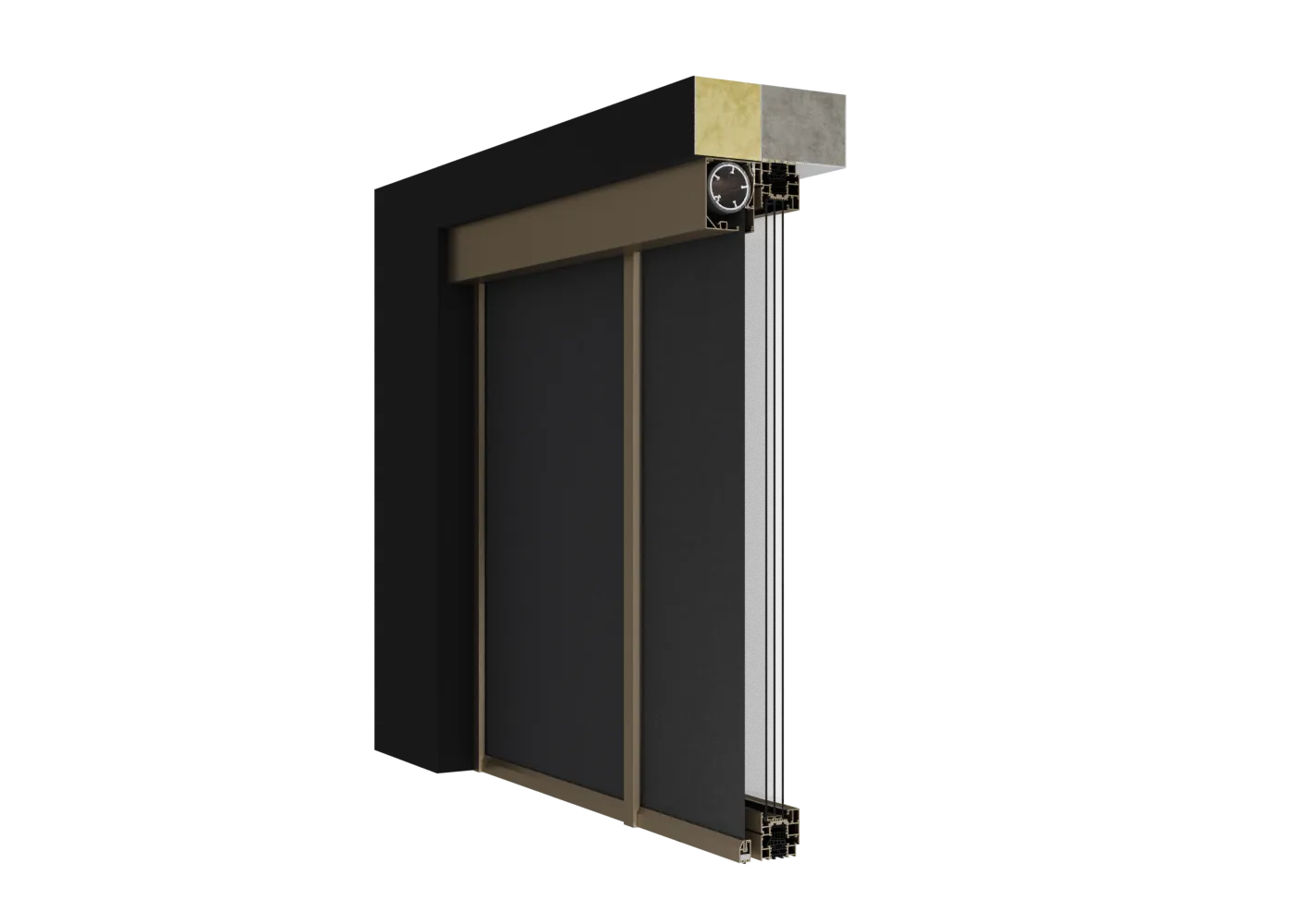

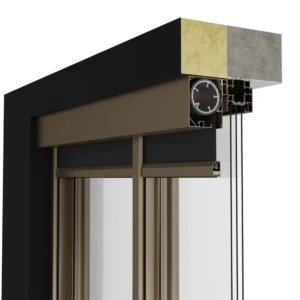

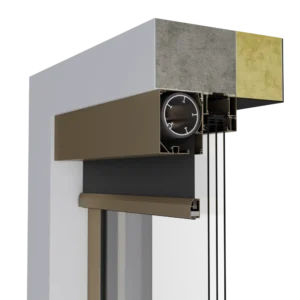

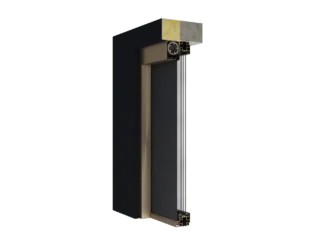

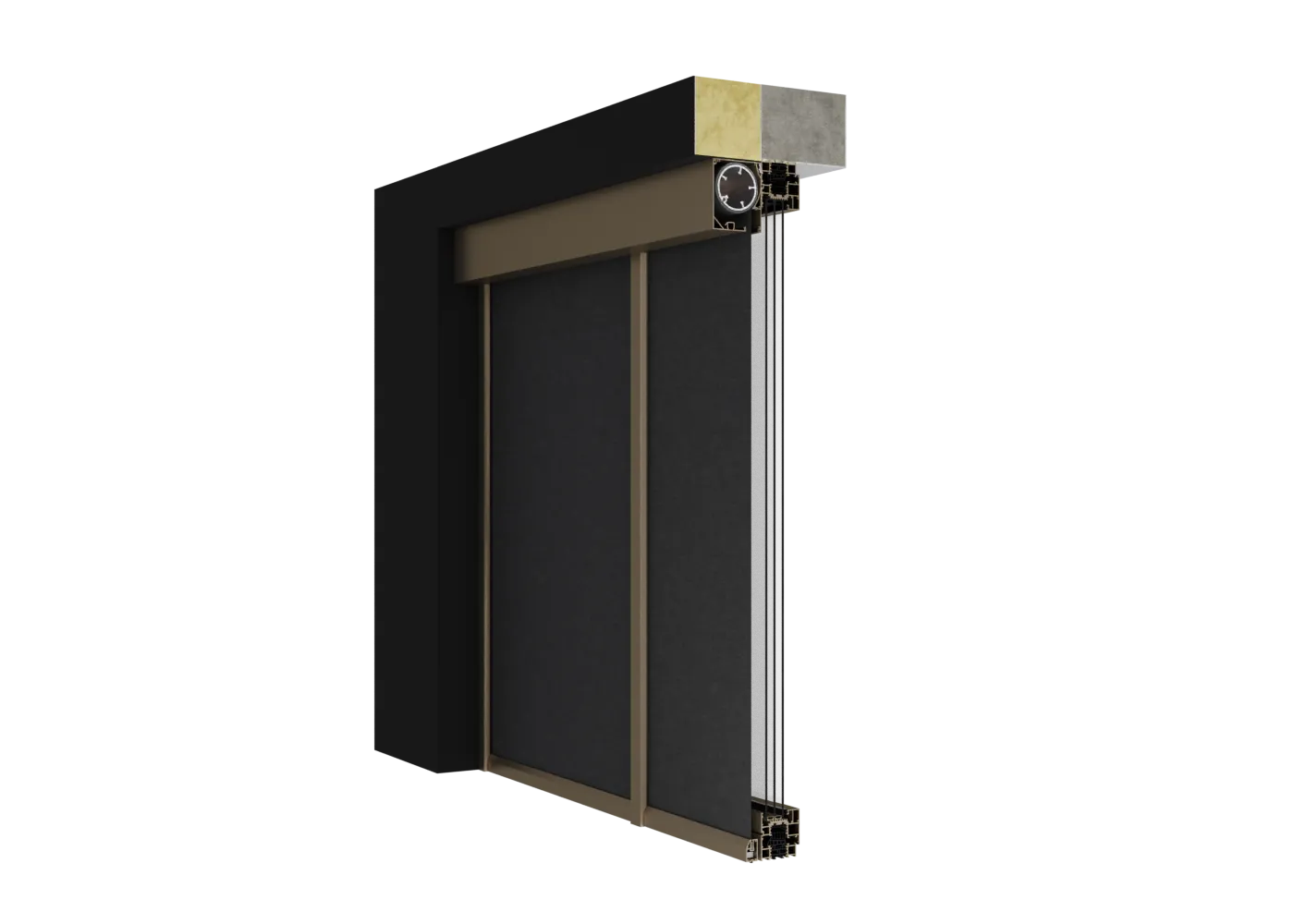

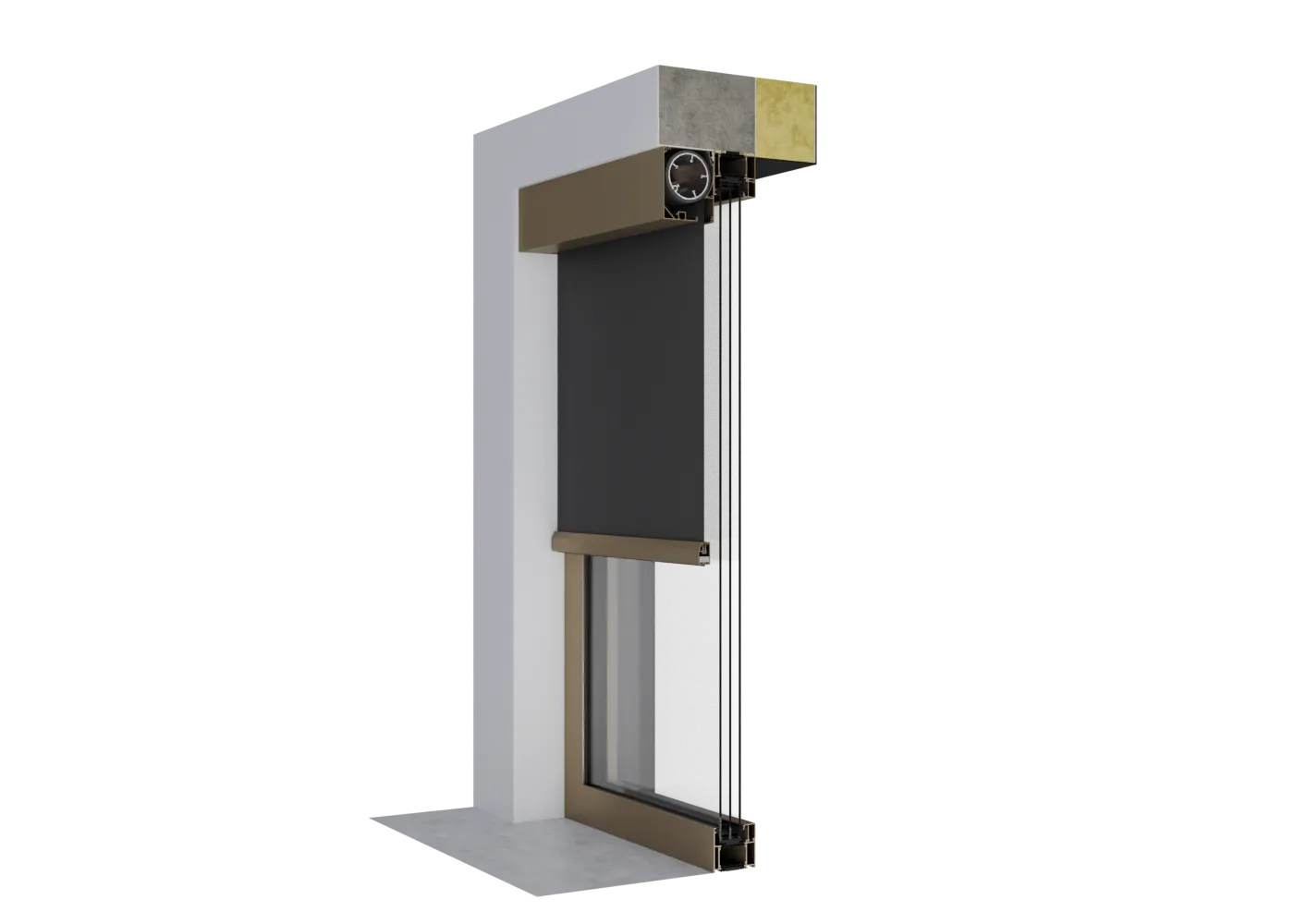

WS 130 A6 - Z WIESZAKIEM
WS 130 A6 - Z WIESZAKIEM SYSTEM ADAPTACYJNY WS 130 A6, Z WIESZAKIEM
Rozmiar skrzynki: 130 x 160 mm
Maksymalne wymiary systemu: 7000 x 3400 mm [23,80 m²] lub 5400 x 6000 mm [32,40 m²]
Średnica rury: ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Listwa dolna: LD-2 (chowa się całkowicie w skrzynce)
PRZYKŁADOWE PRZEKROJE SYSTEMU
PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AZ1
PROWADNICA PODWÓJNA ZIP: A2
PROWADNICA POJEDYNCZA ZIP: P1
PROWADNICA PODWÓJNA ZIP: P2
PROWADNICA POJEDYNCZA ZIP: P3
PROWADNICA POJEDYNCZA ZIP: Z2
LINKA STALOWA
ROLETA WOLNOWISZĄCA
LISTWY DOLNE
LISTWA DOLNA LD-2
WSPORNIKI MONTAŻOWE

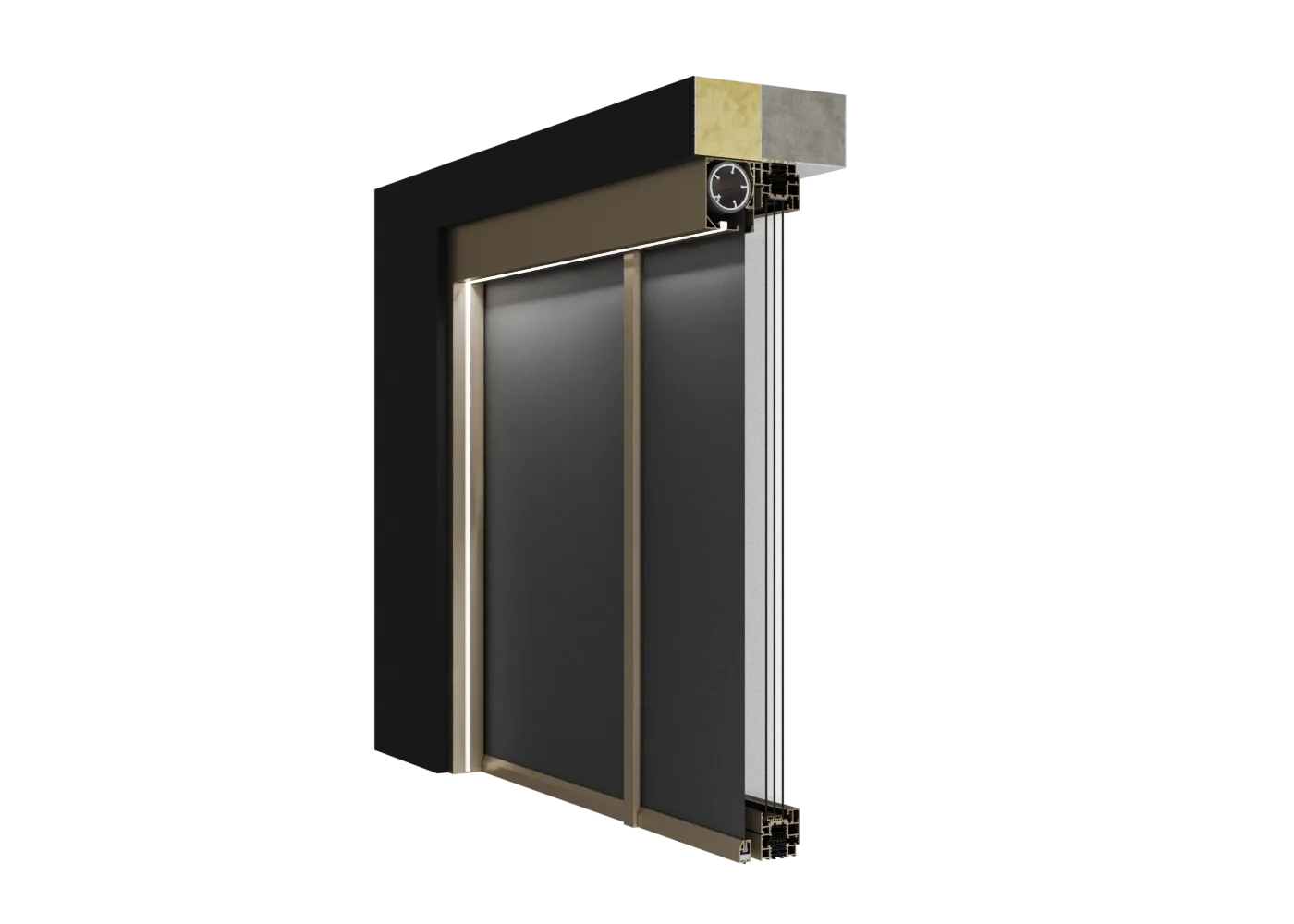

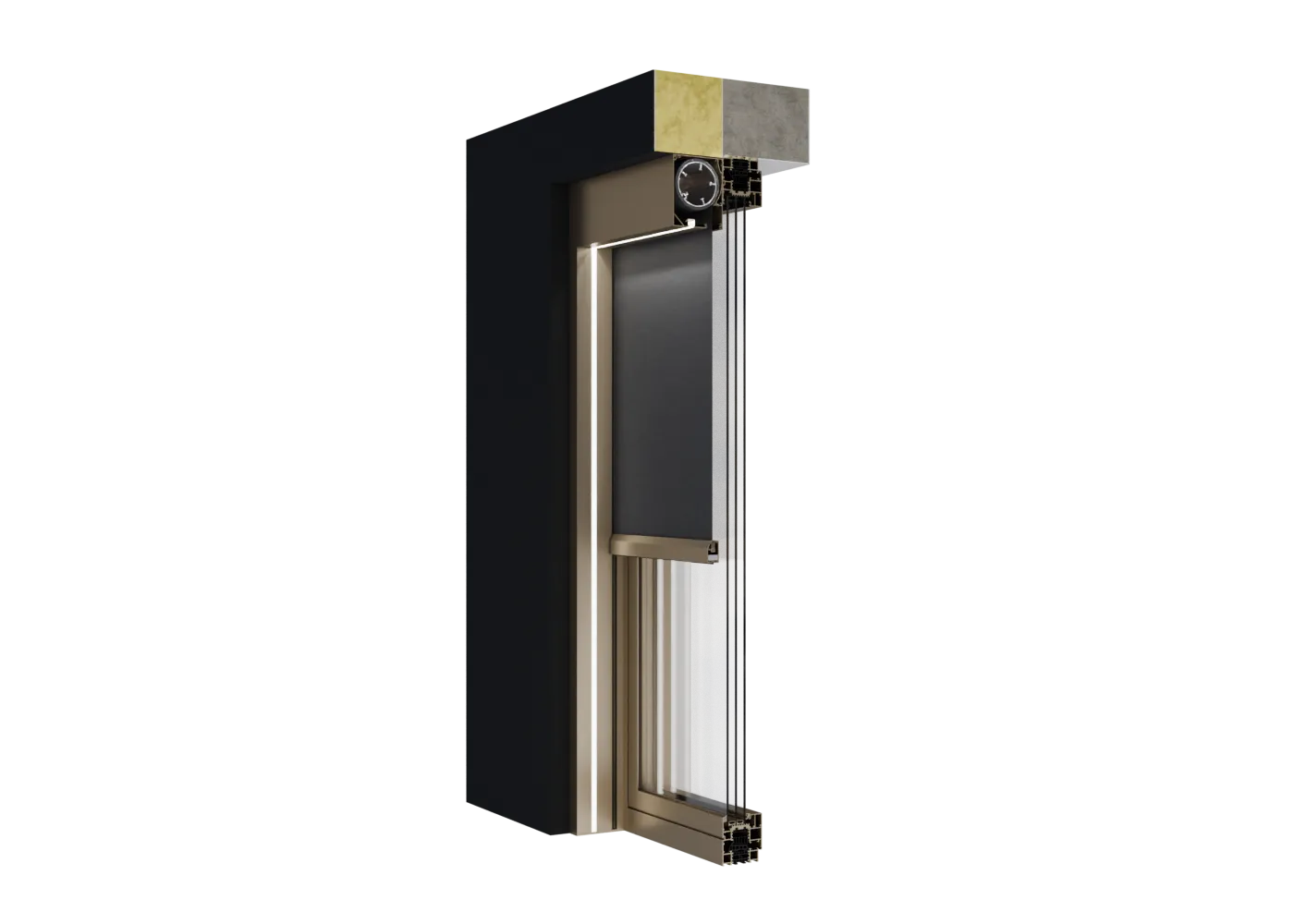

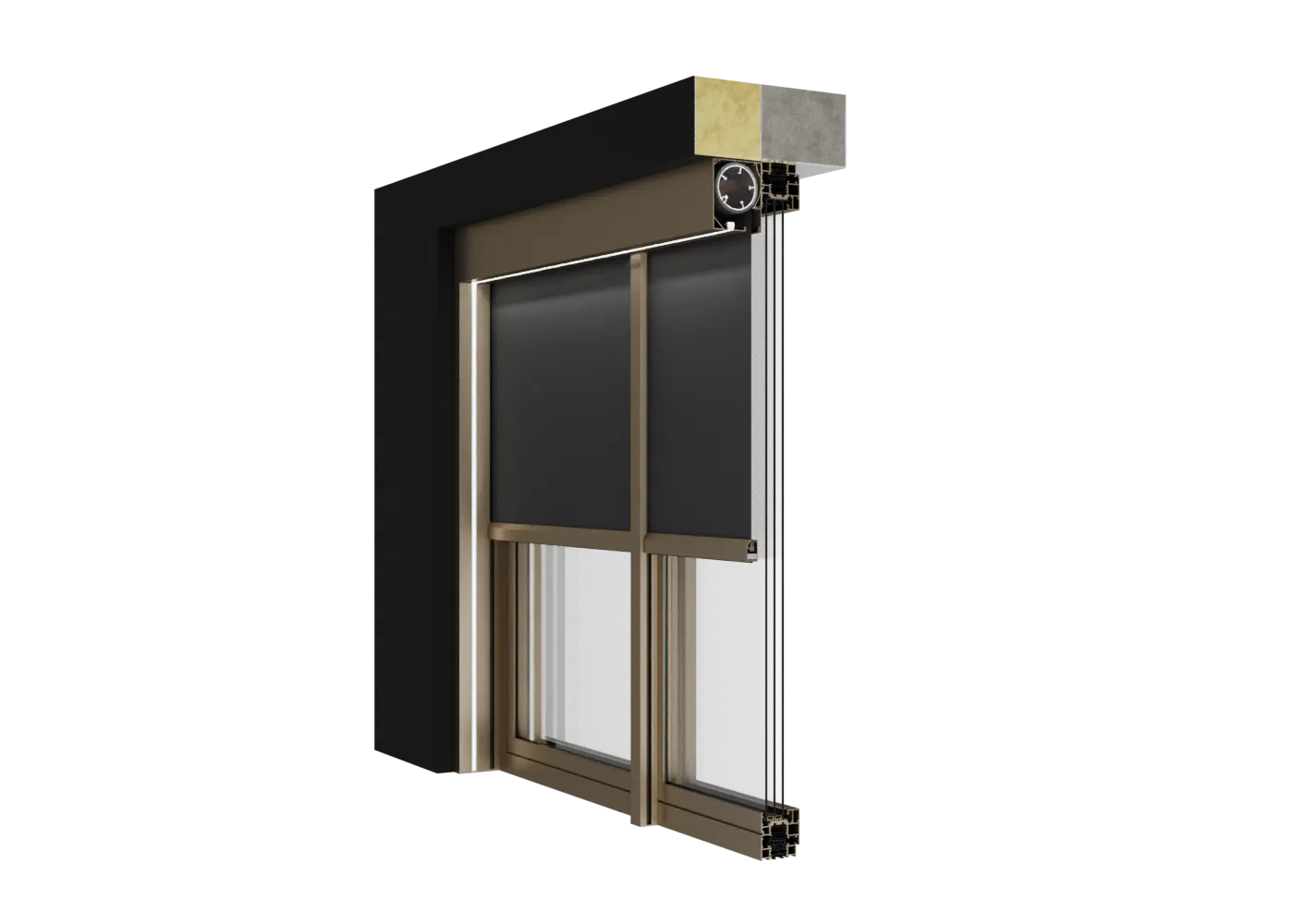

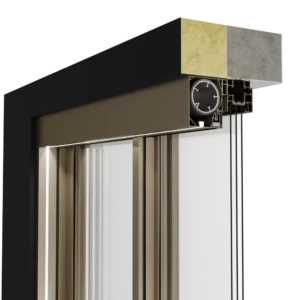

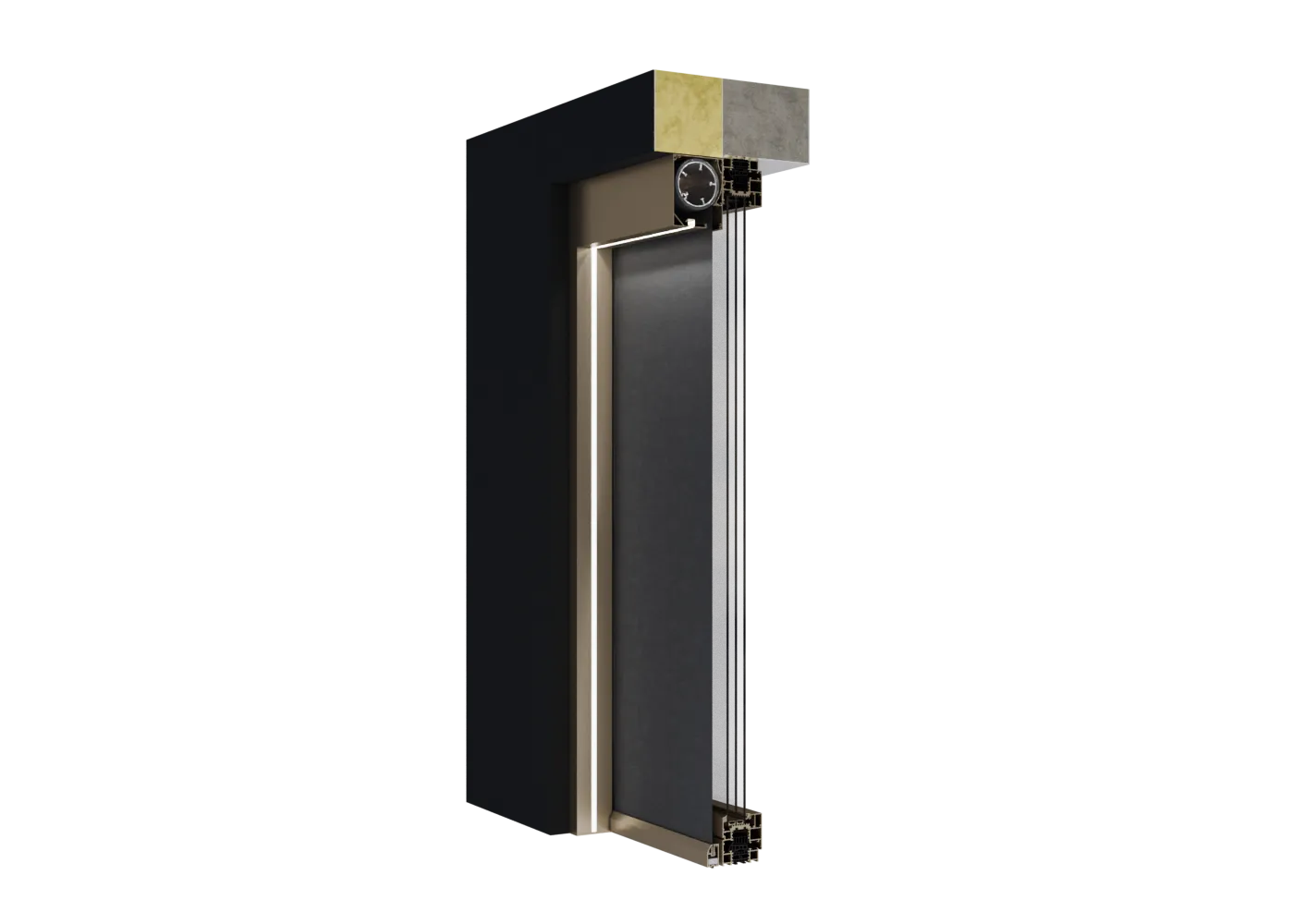

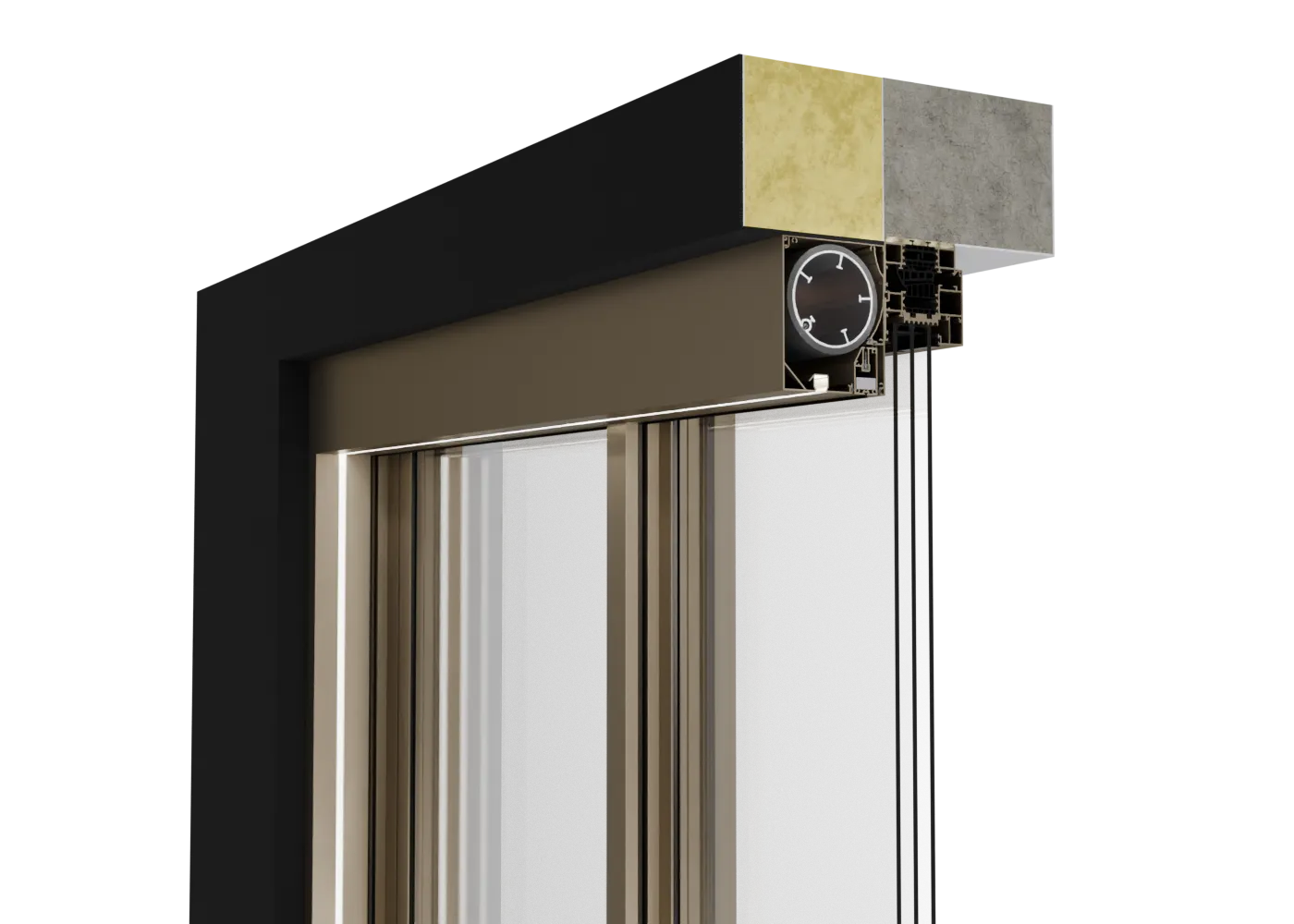

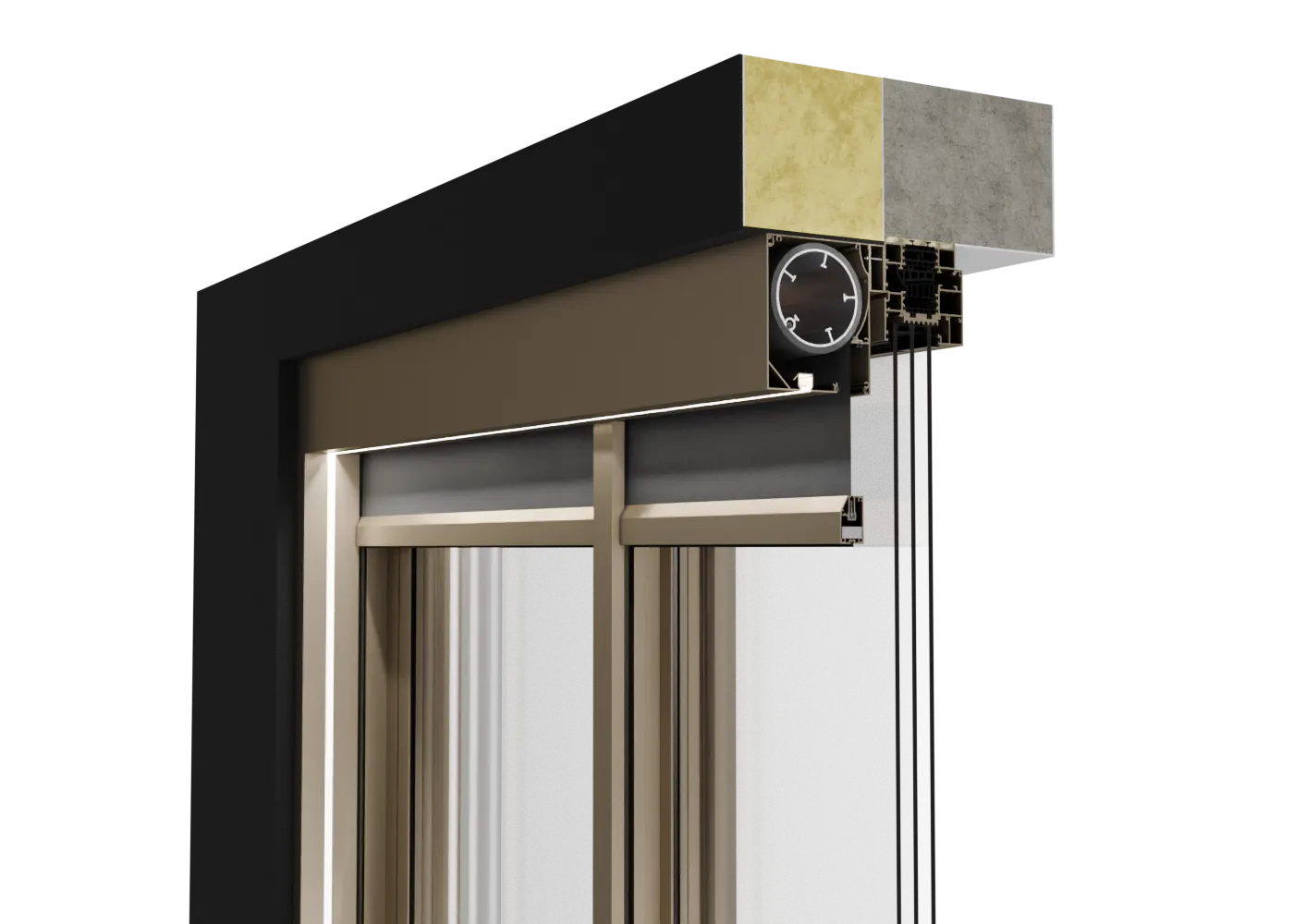

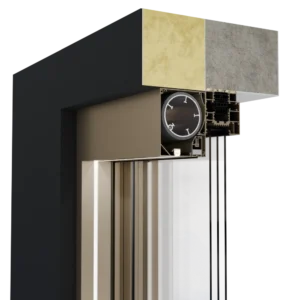

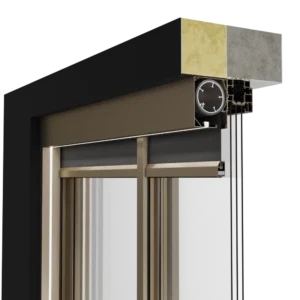

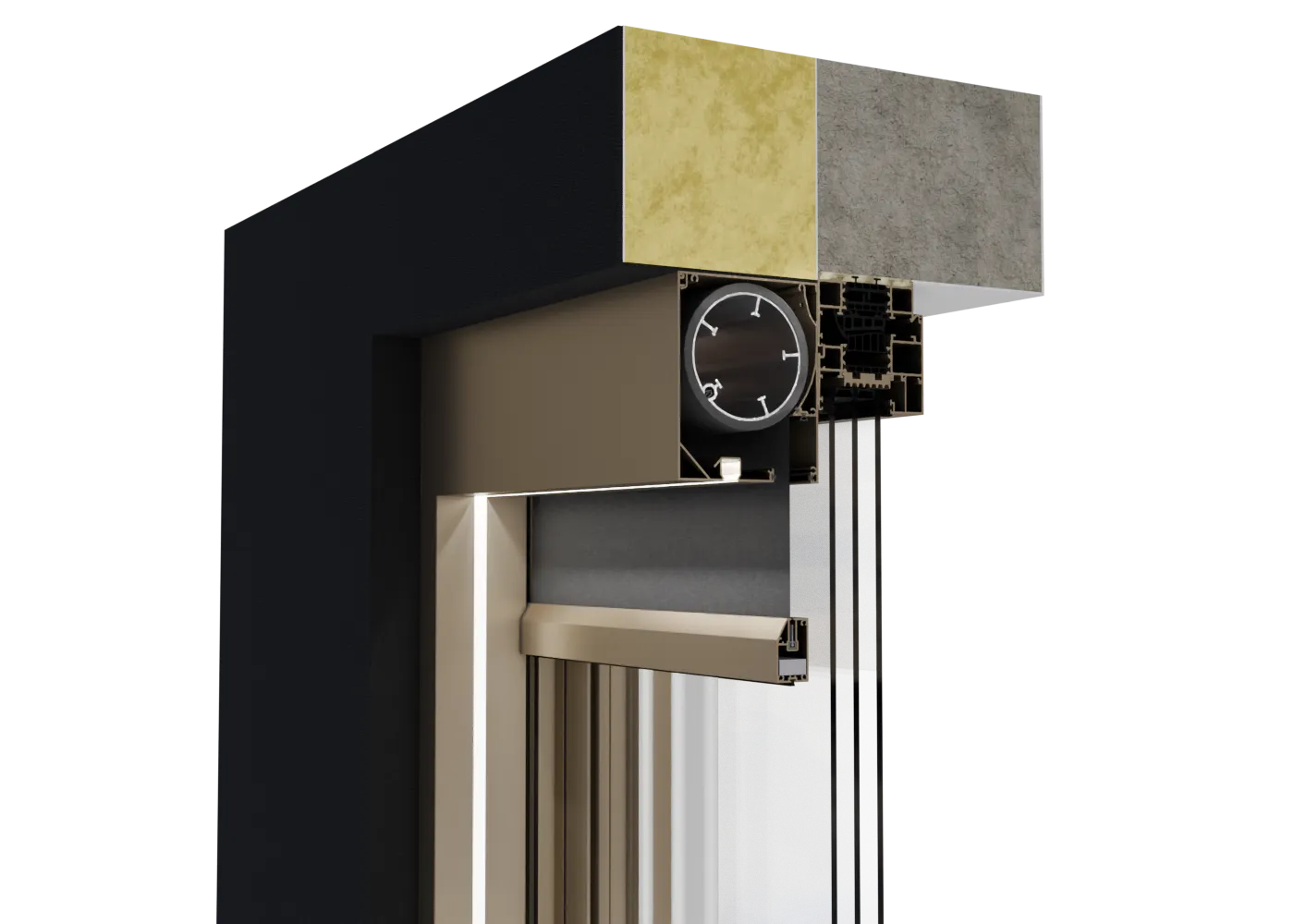

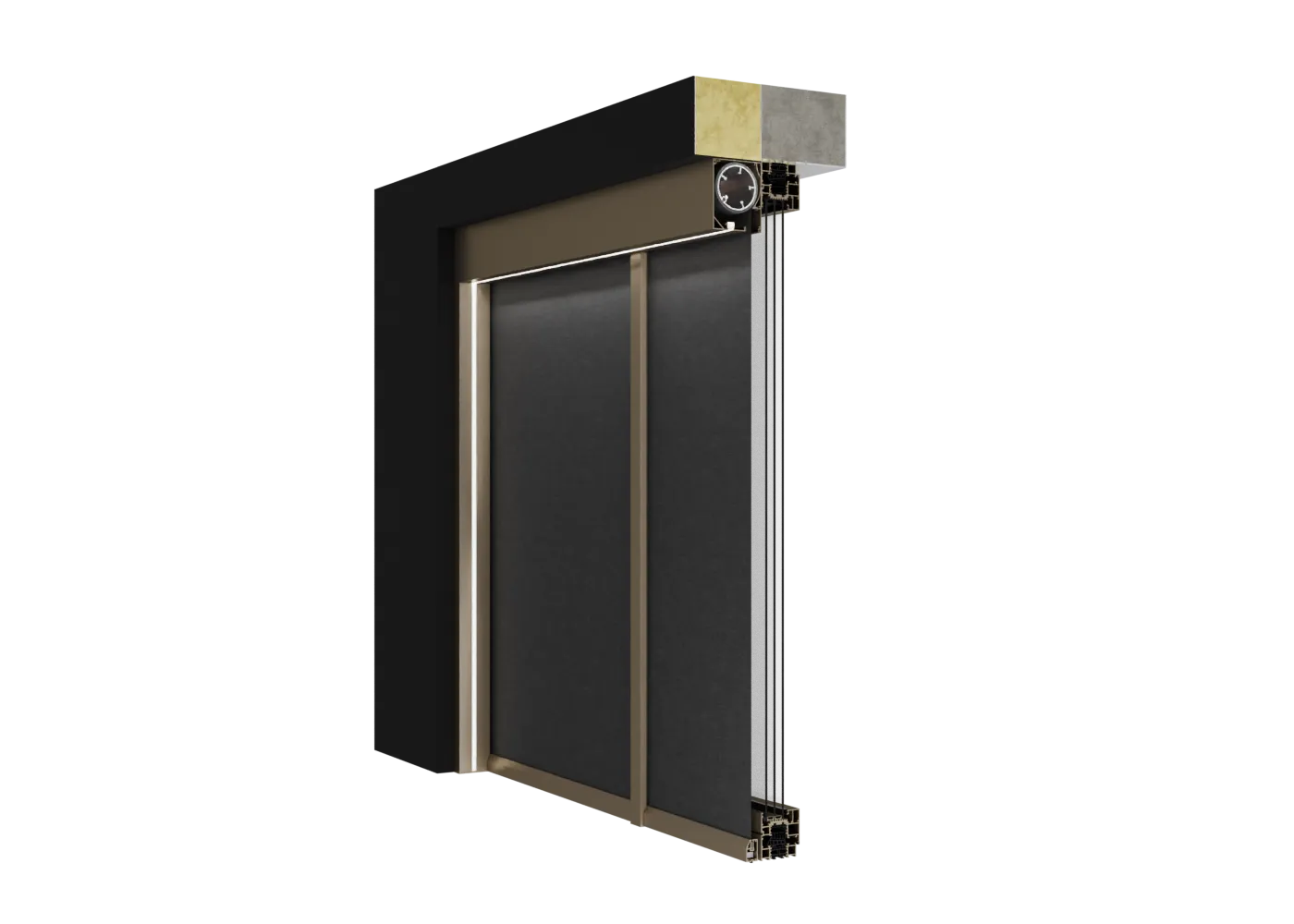

WS 130 A7 LED
WS 130 A7 LED SYSTEM ADAPTACYJNY WS 130 A7 LED

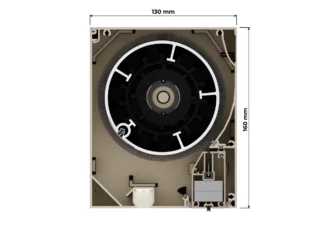

Rozmiar skrzynki: 130 x 160 mm
Oświetlenie LED: zintegrowane w skrzynce liniowe oświetlenie LED
Maksymalne wymiary systemu: 7000 x 3400 mm [23,80 m²] lub 5400 x 6000 mm [32,40 m²]
Średnica rury: ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Listwa dolna: LD-2 (chowa się całkowicie w skrzynce)
PRZYKŁADOWE PRZEKROJE SYSTEMU
PROWADNICE

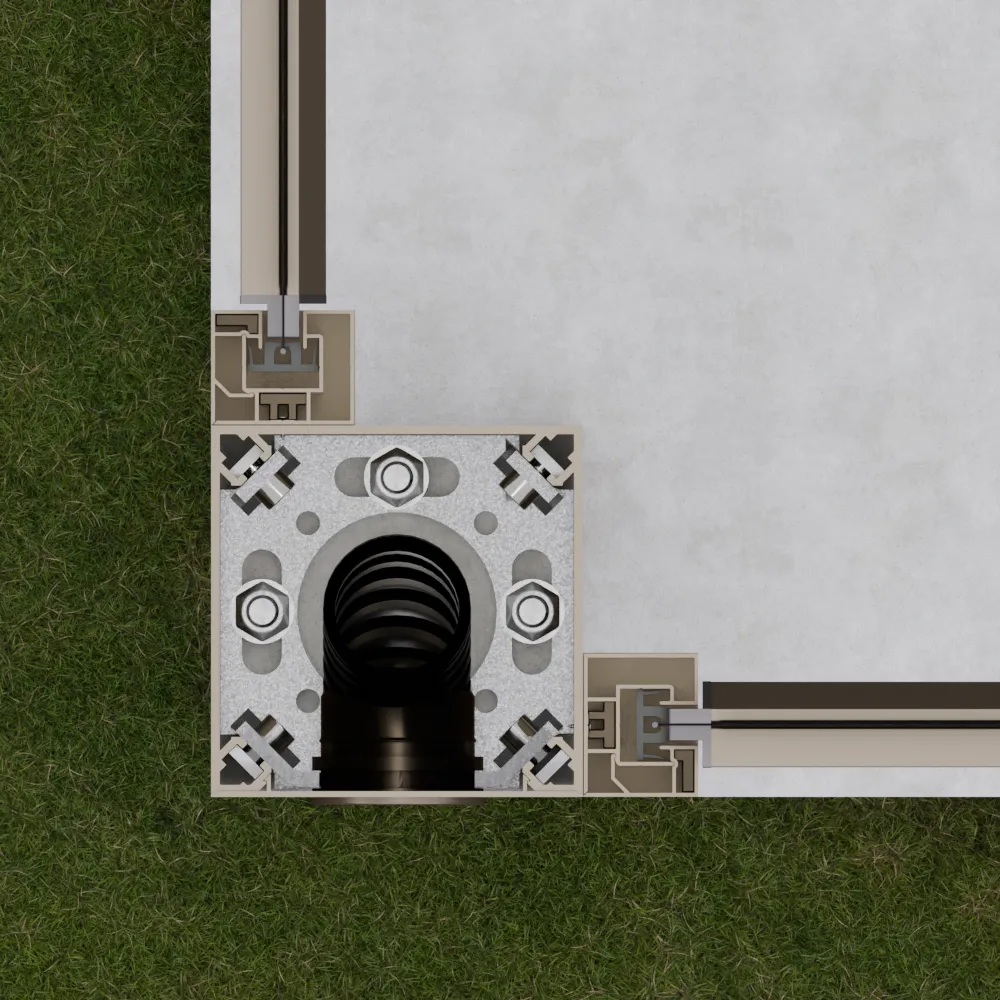

PROWADNICA POJEDYNCZA ZIP: AZ1
PROWADNICA PODWÓJNA ZIP: A2
PROWADNICA POJEDYNCZA ZIP: P1
PROWADNICA PODWÓJNA ZIP: P2
PROWADNICA POJEDYNCZA ZIP: P3

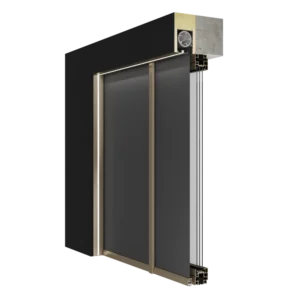

PROWADNICA POJEDYNCZA ZIP: P4
PROWADNICA POJEDYNCZA ZIP: Z2

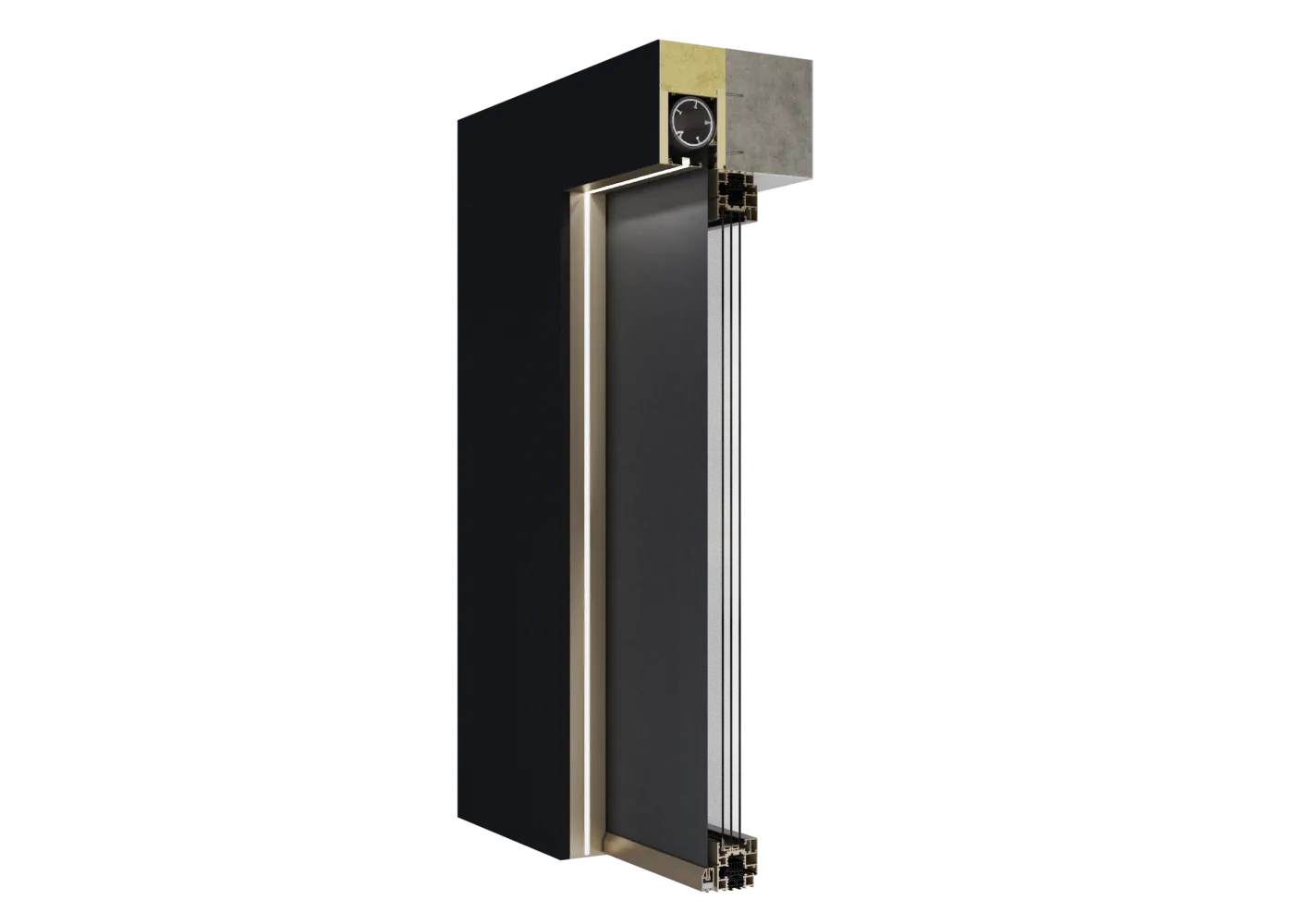

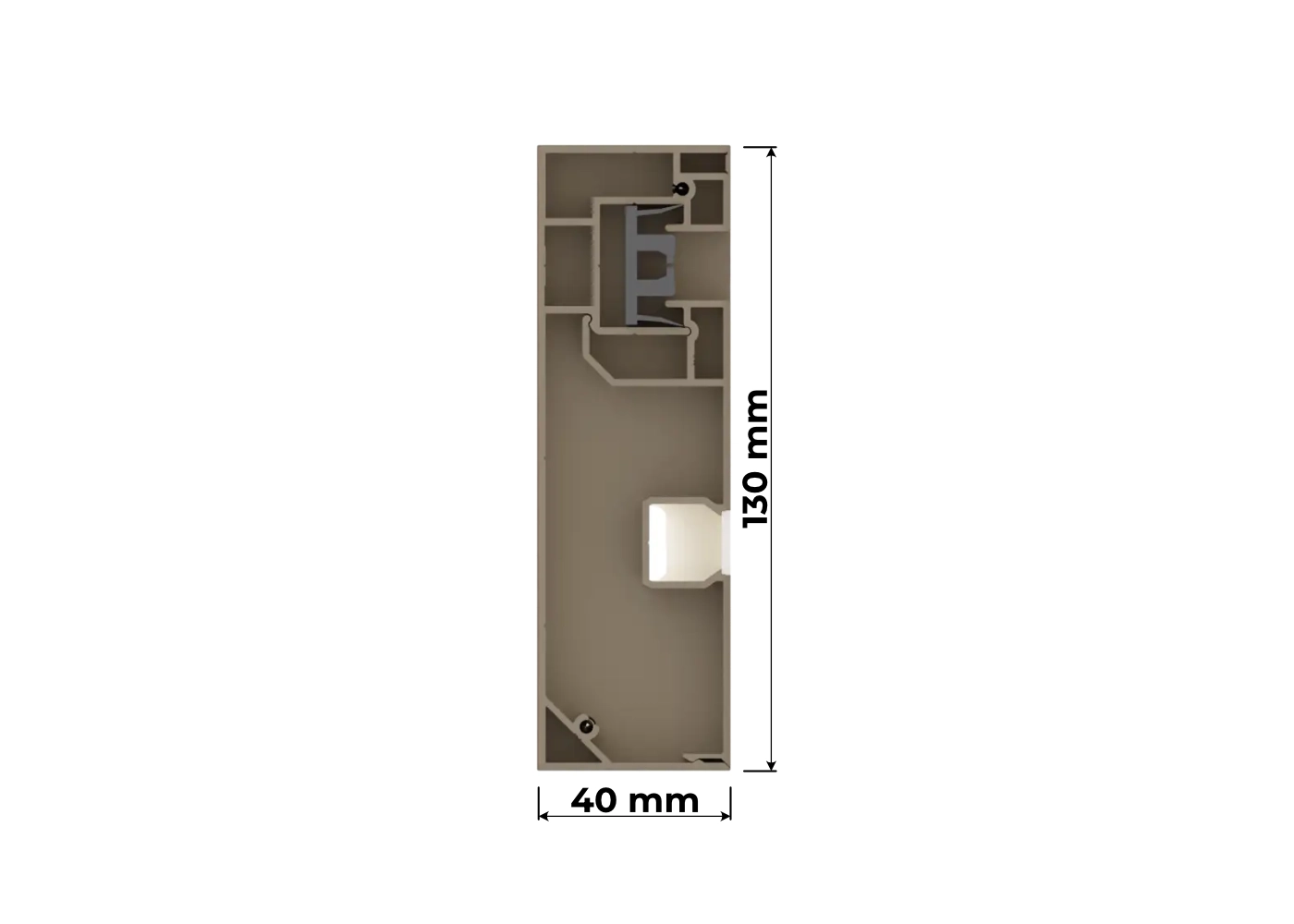

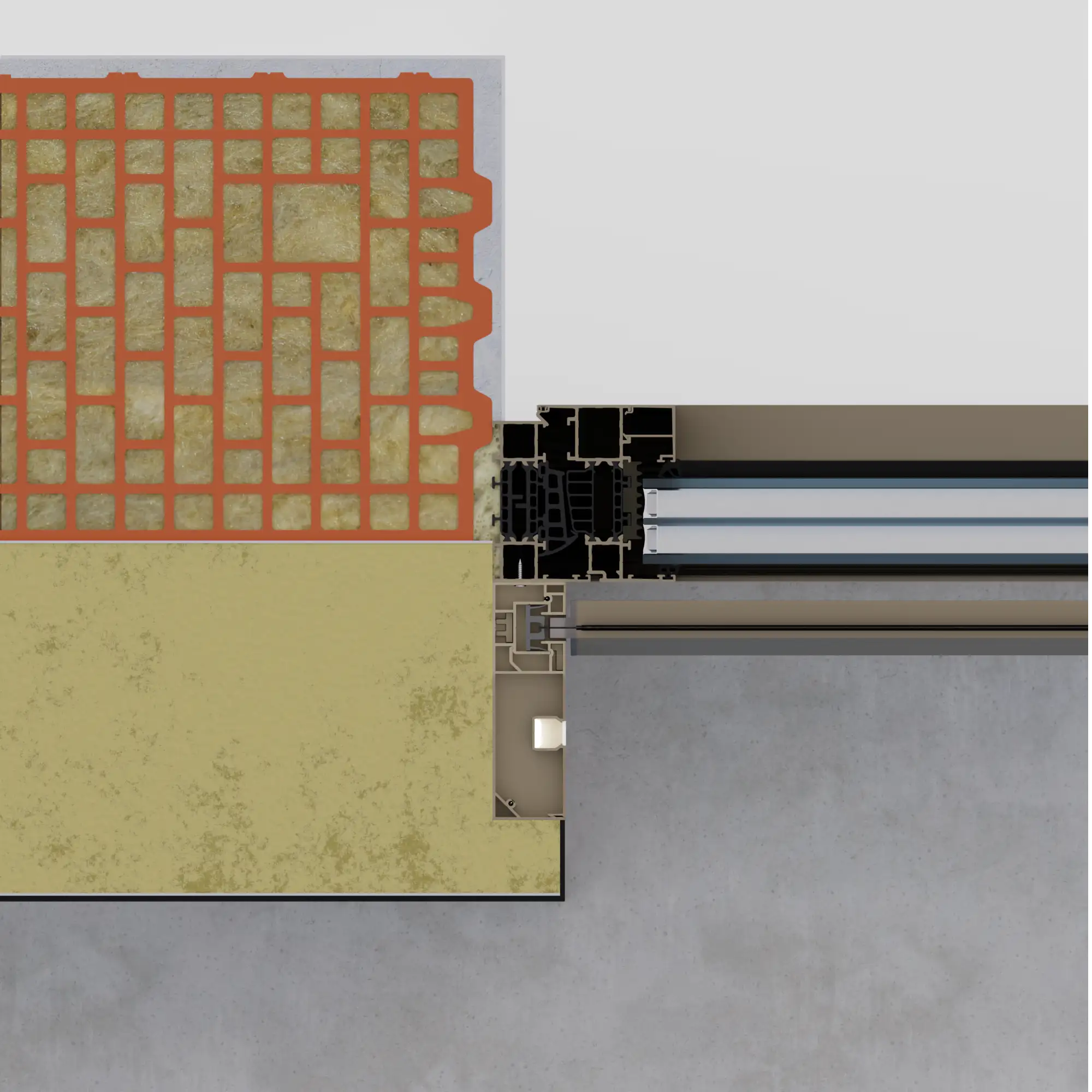

PROWADNICA POJEDYNCZA ZIP: Z5
LINKA STALOWA
ROLETA WOLNOWISZĄCA
LISTWY DOLNE

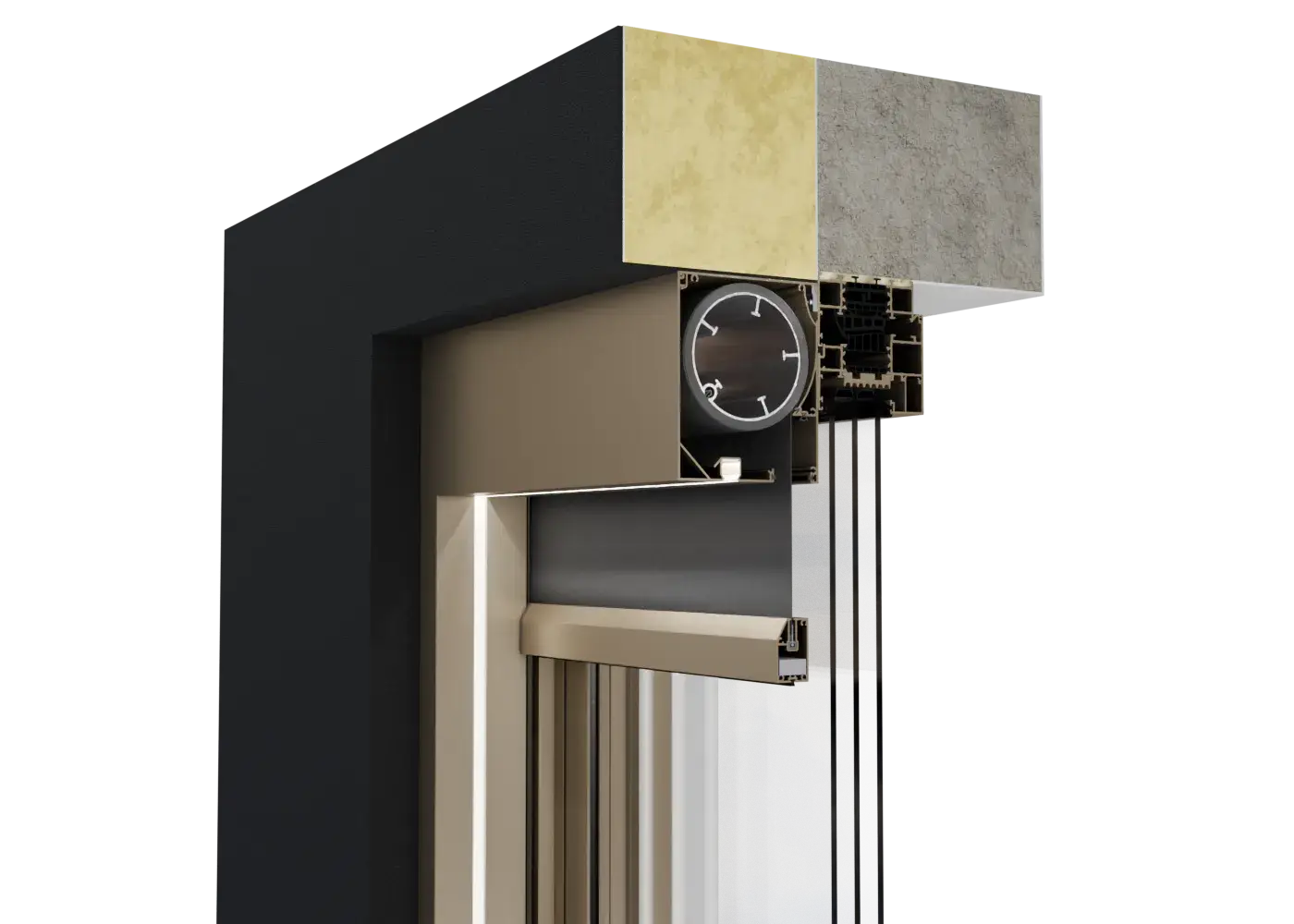

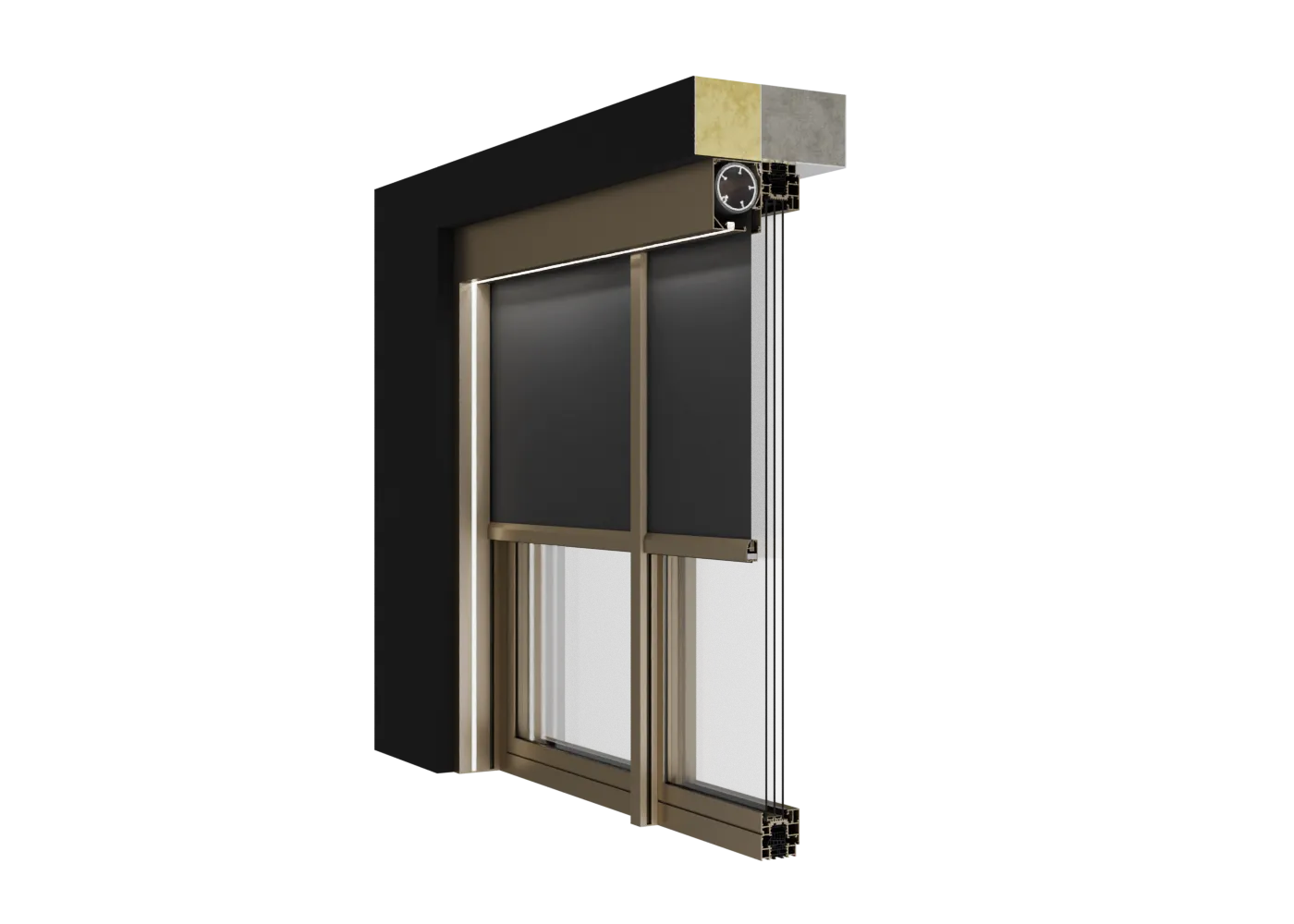

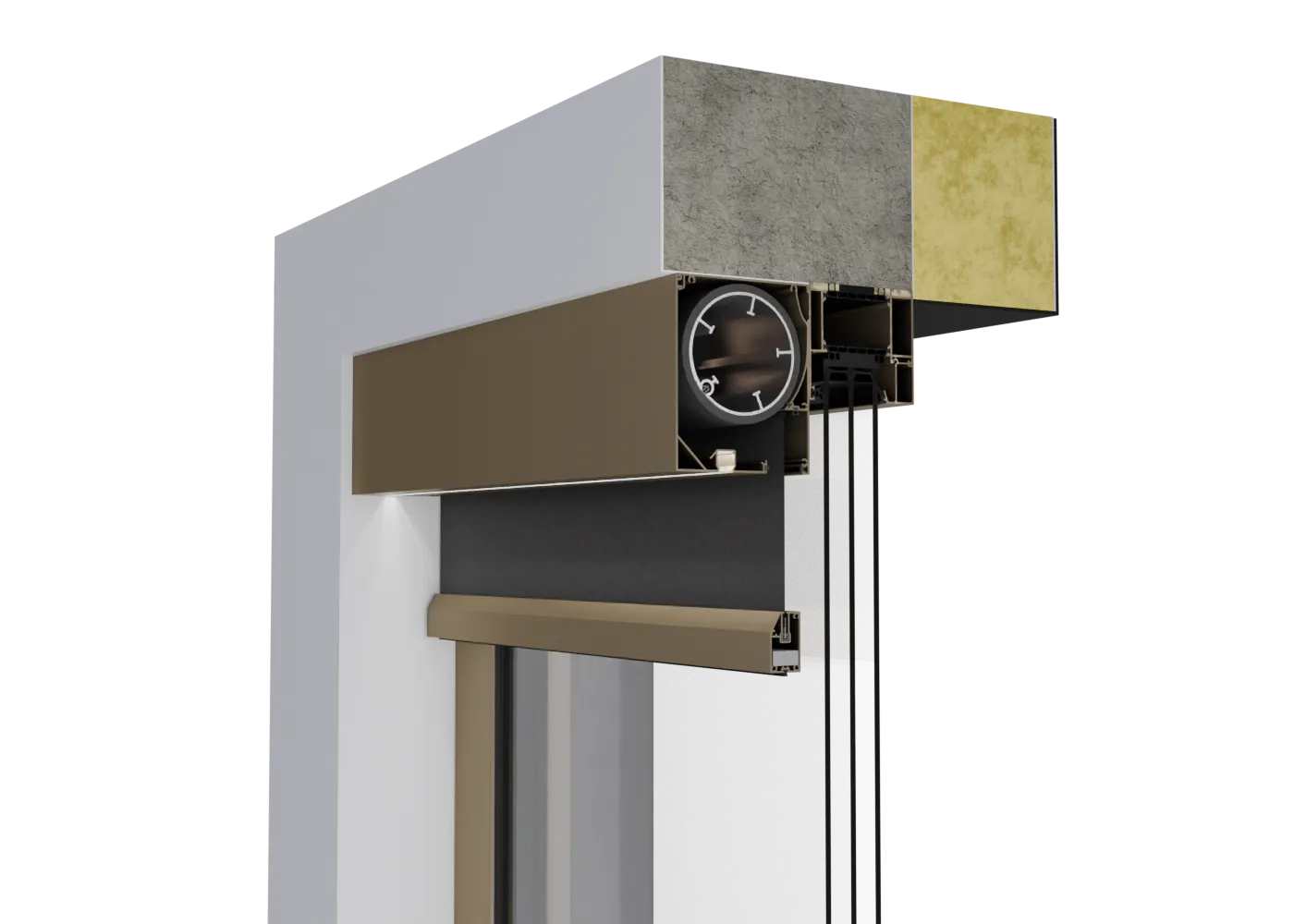

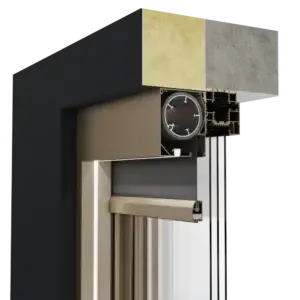

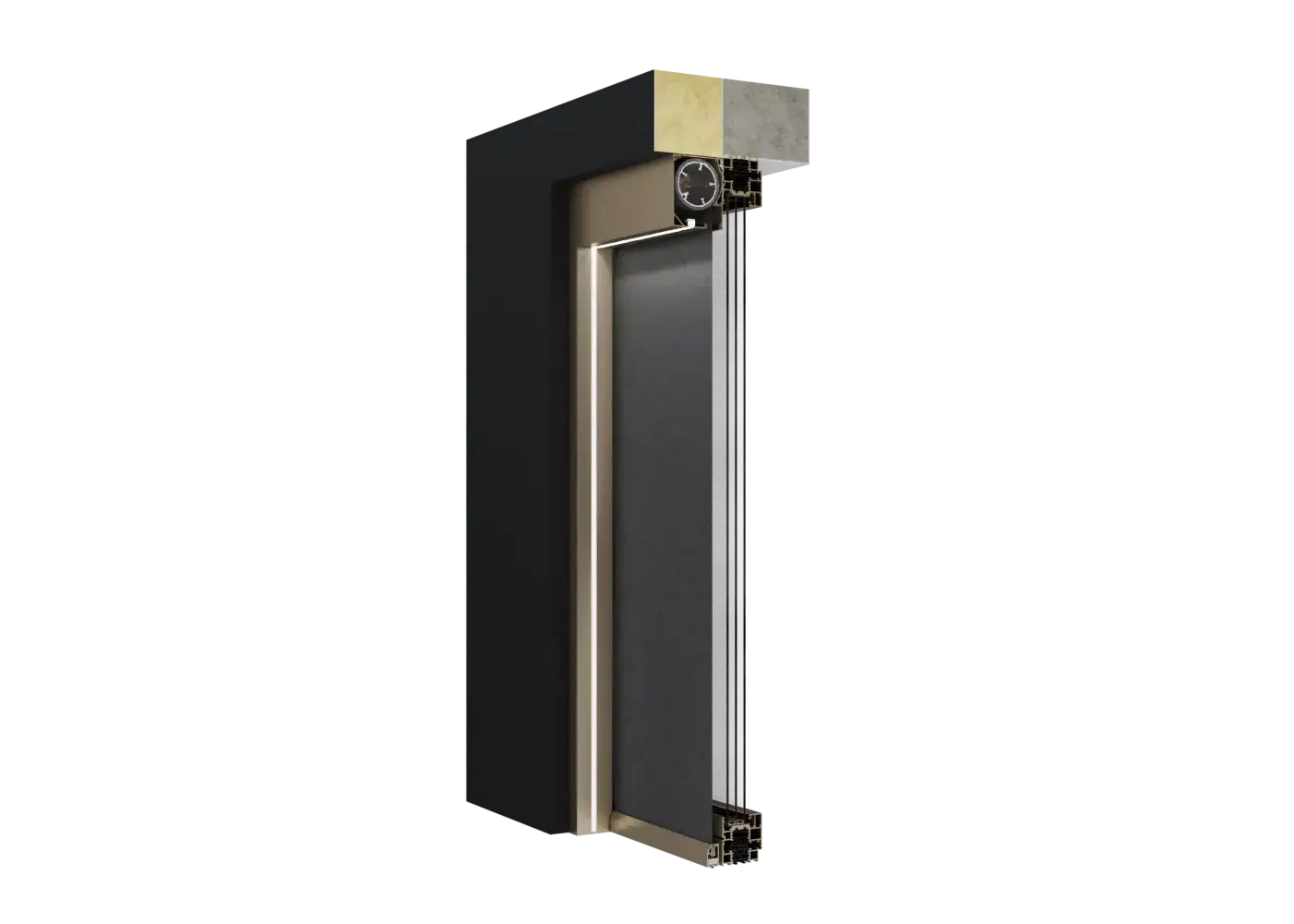

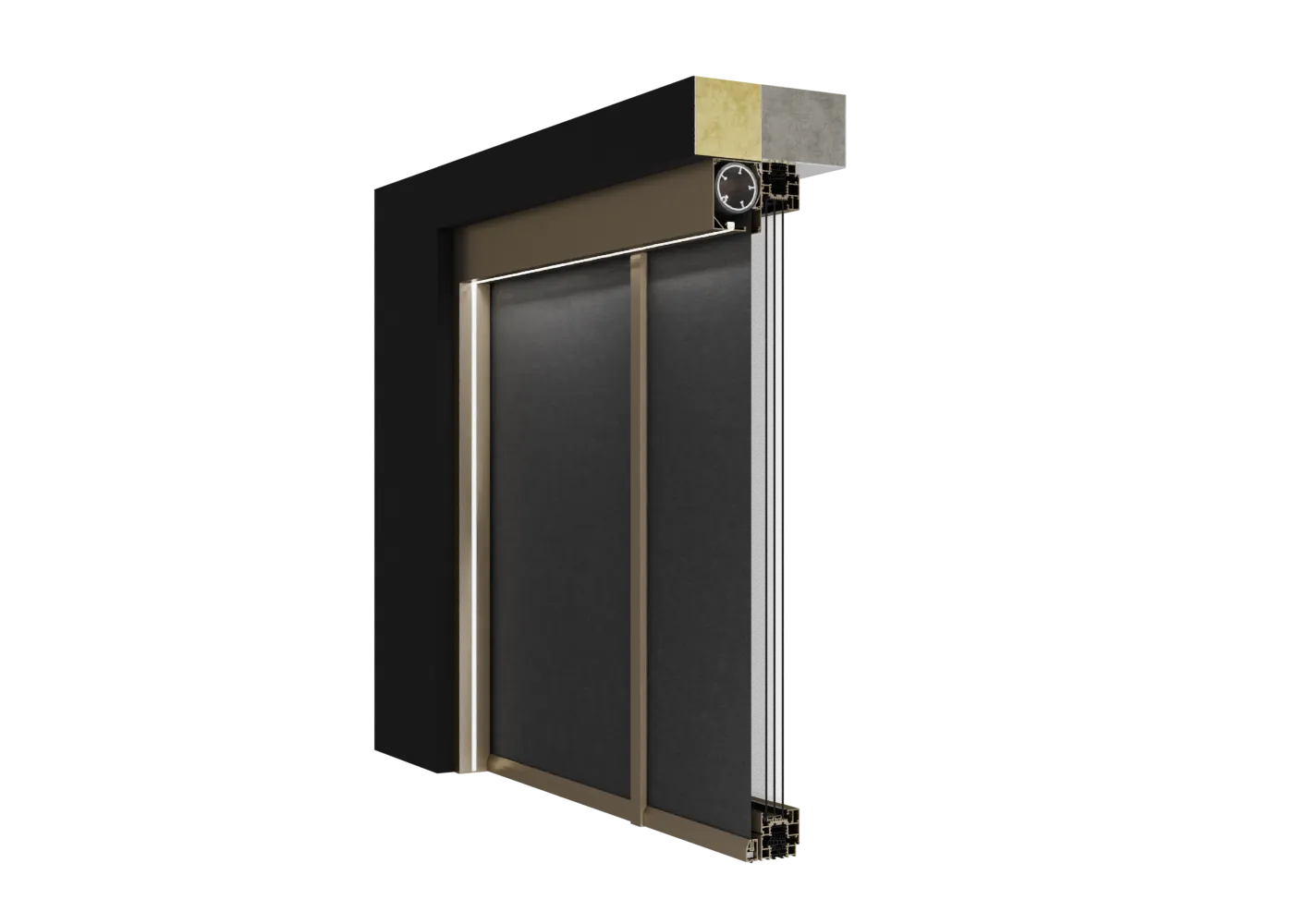

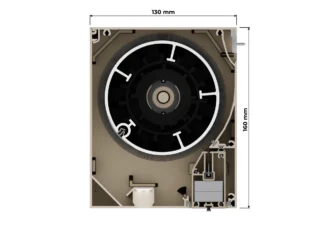

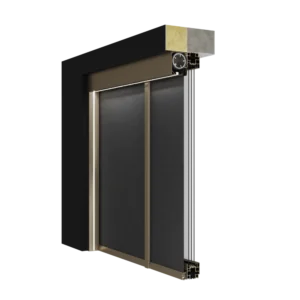

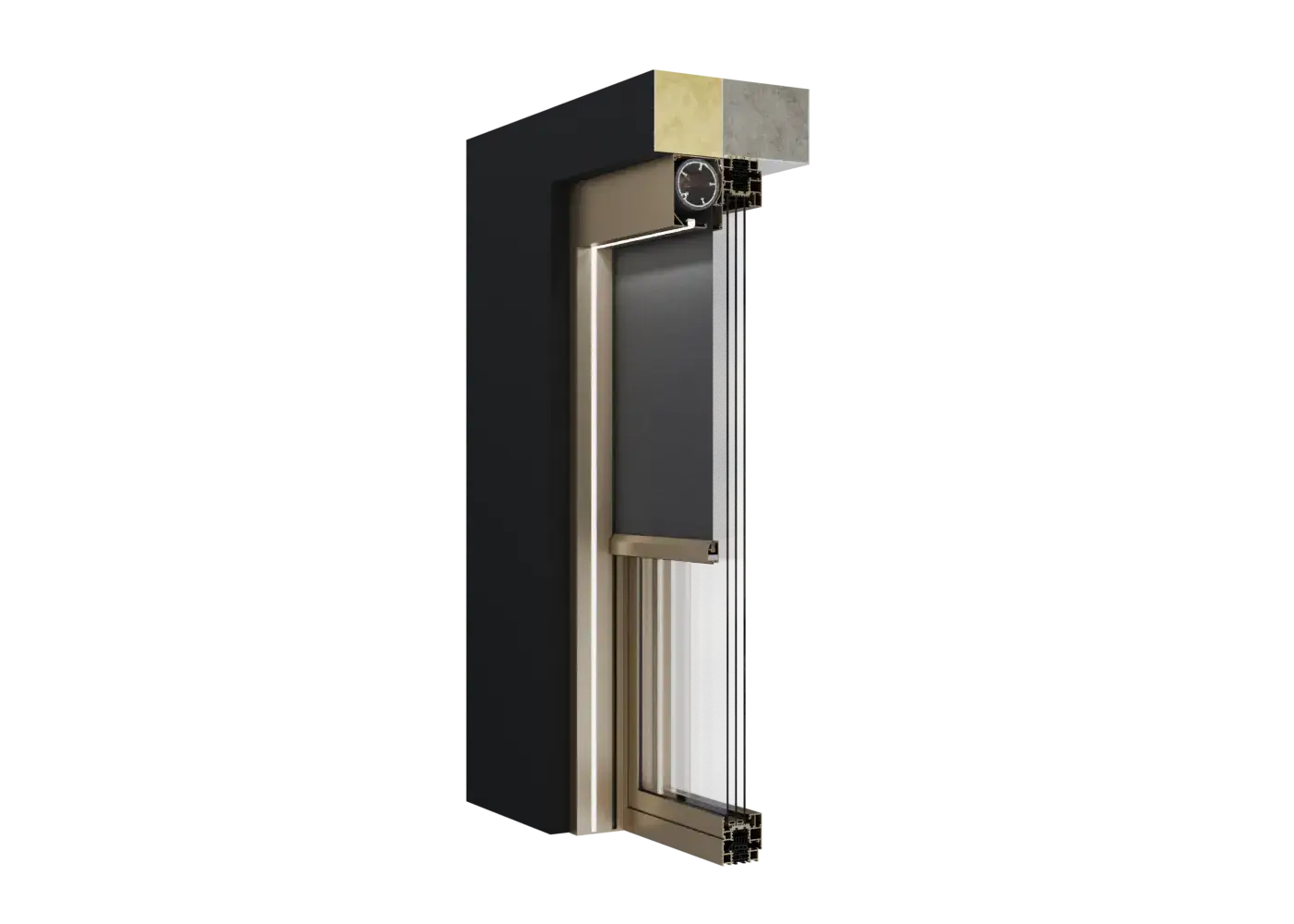

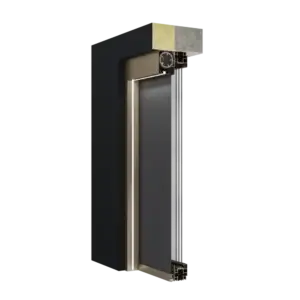

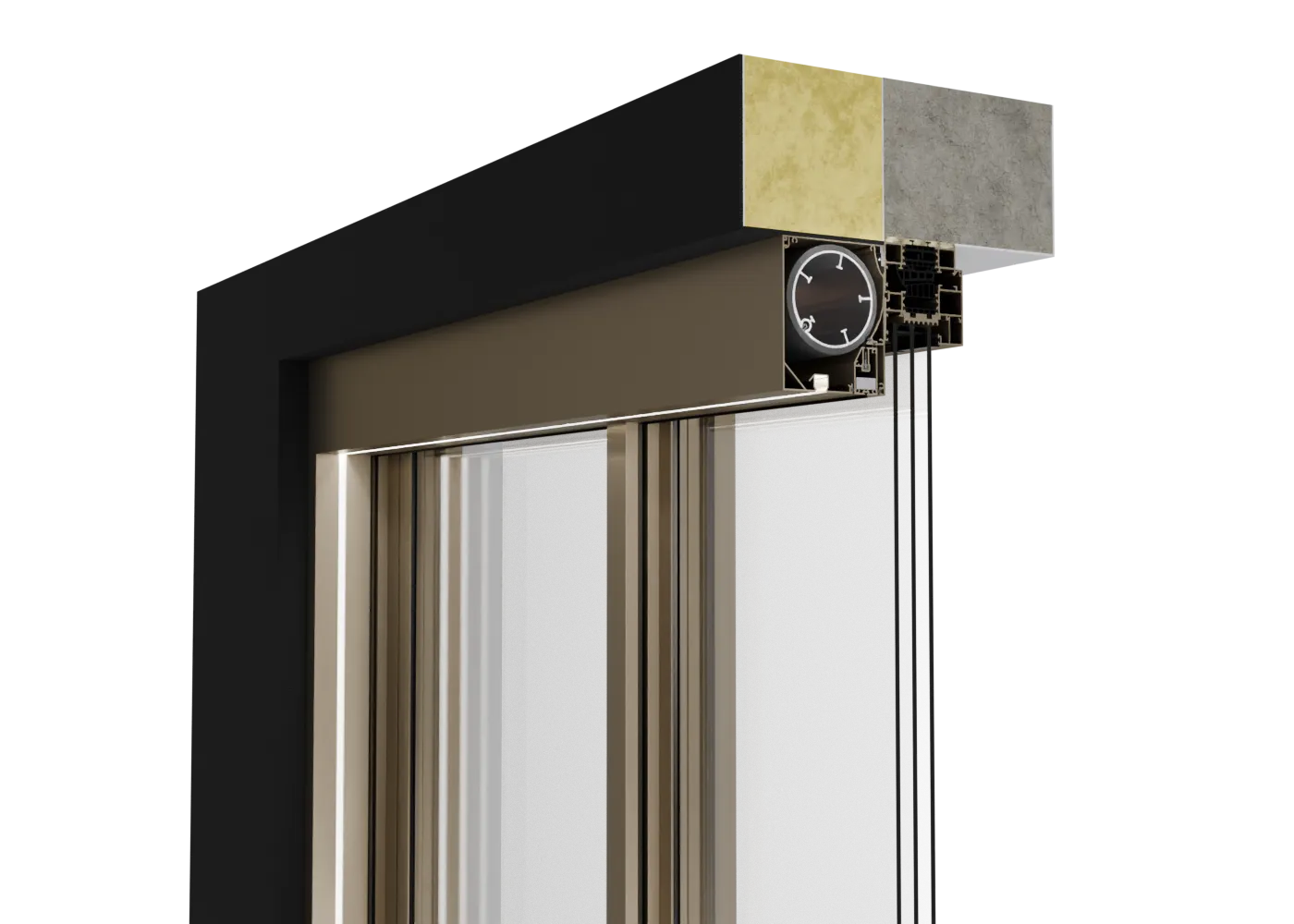

WS 130 A8 LED - Z WIESZAKIEM
WS 130 A8 LED - Z WIESZAKIEM SYSTEM ADAPTACYJNY WS 130 A8 LED, Z WIESZAKIEM
Rozmiar skrzynki: 130 x 160 mm
Oświetlenie LED: zintegrowane w skrzynce liniowe oświetlenie LED
Maksymalne wymiary systemu: 7000 x 3400 mm [23,80 m²] lub 5400 x 6000 mm [32,40 m²]
Średnica rury: ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Listwa dolna: LD-2 (chowa się całkowicie w skrzynce)
PRZEKROJE SYSTEMU
PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AZ1
PROWADNICA PODWÓJNA ZIP: A2
PROWADNICA POJEDYNCZA ZIP: P1
PROWADNICA PODWÓJNA ZIP: P2
PROWADNICA POJEDYNCZA ZIP: P3
PROWADNICA POJEDYNCZA ZIP: P4
PROWADNICA POJEDYNCZA ZIP: Z2
PROWADNICA POJEDYNCZA ZIP: Z5
LINKA STALOWA
-
LISTWY DOLNE
LISTWA DOLNA LD-2
WSPORNIKI MONTAŻOWE

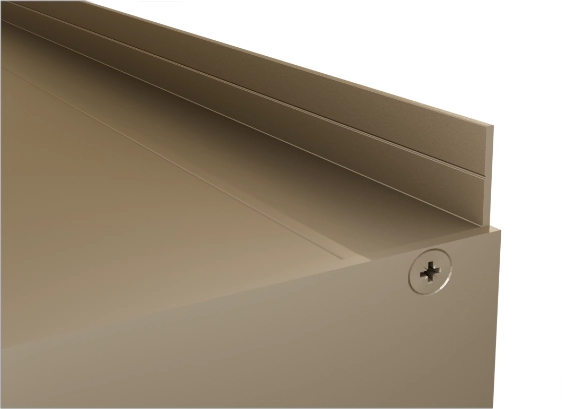

ZAMKI SYSTEMOWE SKRZYNKI „CLICK”
W odróżnieniu od standardowych rozwiązań, w których skrzynka i klapa są trwale połączone przy użyciu nitów lub śrub, system pozwala na szybkie i beznarzędziowe łączenie oraz rozłączanie elementów. Zastosowane połączenia CLICK zaprojektowane z myślą o zapewnieniu wysokiej trwałości i stabilności połączenia. Dodatkowo, krawędź połączenia skrzynki z rewizją została przesunięta na narożnik obrysu skrzynki, dzięki czemu linia łączenia pozostaje praktycznie niewidoczna, co zapewnia jednolity i estetyczny wygląd całego systemu.

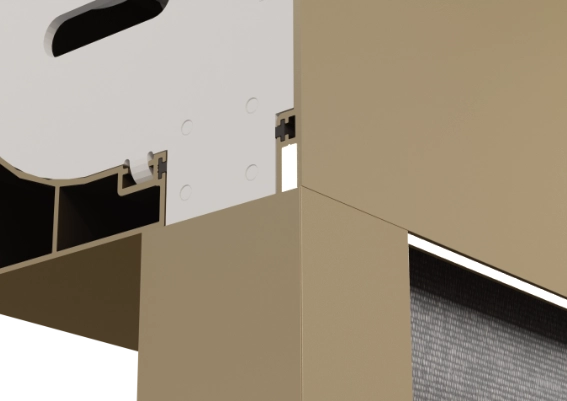

INNOWACYJNA KONSTRUKCJA KLAPY REWIZYJNEJ „CLICK”
Klapa rewizyjna została wyposażona w precyzyjnie zaprojektowane zamki zatrzaskowe, które umożliwiają szybkie i pewne osadzenie jej w skrzynce nawojowej. Cały montaż odbywa się bez użycia wkrętów czy nitów, co eliminuje konieczność dodatkowego nawiercania oraz montażu mechanicznego. Dzięki temu system charakteryzuje się maksymalną estetyką – brak widocznych elementów mocujących sprawia, że całość prezentuje się jako jednolita, spójna bryła. Dodatkowym atutem jest łatwość serwisu – klapę można w dowolnym momencie wypiąć i ponownie zamocować, bez ryzyka uszkodzenia skrzynki czy mechanizmu rolety.
SYSTEMOWE DYSTANSE PROWADNIC
Systemowe dystanse prowadnic ZIP to precyzyjnie zaprojektowane elementy montażowe, które umożliwiają estetyczne i funkcjonalne odsunięcie prowadnic oraz samych rolet typu ZIP od powierzchni montażowej. Stanowią one integralny komponent całego systemu, gwarantując nie tylko solidne mocowanie, ale również wprowadzając szereg rozwiązań technologicznych, które znacząco przewyższają tradycyjne dystanse wykorzystywane w konkurencyjnych systemach.

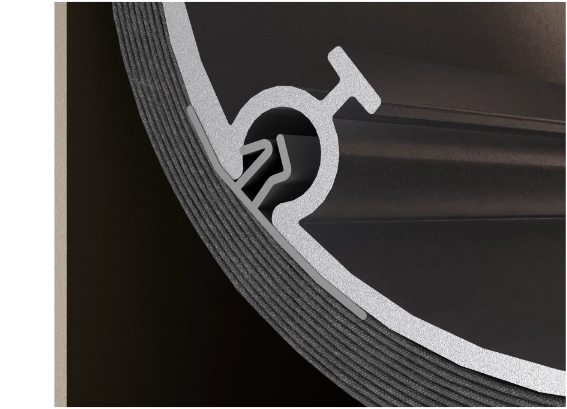

GÓRNY PROFIL ZGRZEWANY Z TKANINĄ
Zastosowanie wyprofilowanego profilu montażowego zgrzewanego z górną krawędzią tkaniny to rozwiązanie, które eliminuje standardową kieszeń na wkład, upraszcza montaż i ułatwia serwis. Dzięki możliwości wpięcia i wypięcia tkaniny bez demontażu rury nawojowej, system ten zapewnia szybszą obsługę, dłuższą żywotność tkaniny oraz wyższą estetykę. Dodatkowo optymalizowana geometria profilu eliminuje problem odcisków na tkaninie, co wyróżnia to rozwiązanie na tle klasycznych systemów rolet screen ZIP.
PROWADNICA SLIM
Prowadnica ZIP SLIM została zaprojektowana specjalnie z myślą o najmniejszej skrzynce adaptacyjnej, tak aby proporcjonalnie dopasować się do jej kompaktowych gabarytów i tworzyć z nią spójną, minimalistyczną formę. Prowadnica wykonana z ekstrudowanego aluminium łączy się z profilem zamykającym za pomocą systemu zatrzaskowego CLICK, co eliminuje konieczność stosowania wkrętów i zapewnia całkowicie niewidoczne łączenia. Dzięki temu montaż jest szybszy, a estetyka zabudowy utrzymana na najwyższym poziomie. Prowadnica SLIM to rozwiązanie stworzone z myślą o projektach, gdzie liczy się kompaktowość, czystość formy i wysoka funkcjonalność.
SYSTEM CLICK PROWADNIC ZIP
System CLICK w prowadnicach ZIP to innowacyjne rozwiązanie umożliwiające bezwkrętowe łączenie profilu prowadzącego z profilem zamykającym. Dzięki mechanizmowi zatrzaskowemu montaż jest szybki, precyzyjny i nie wymaga wiercenia ani stosowania śrub, co eliminuje widoczne elementy mocujące i znacząco poprawia estetykę całego systemu. Rozwiązanie to ułatwia również serwis i demontaż, bez ryzyka uszkodzenia elewacji lub prowadnicy.
Rozwiązanie składa się z dwóch materiałów o różnych gęstościach – jedna zapewnia stabilne położenie w prowadnicy, natomiast drugi, bardziej elastyczny, równomiernie napina tkaninę w rolecie, co zapobiega jej falowaniu i marszczeniu.
OŚWIETLENIE W DUŻYCH PROWADNICACH ZIP
Oświetlenie LED w dużych prowadnicach ZIP zostało zintegrowane wewnątrz profilu, w specjalnie zaprojektowanej przestrzeni rewizyjnej. Rozwiązanie to umożliwia równomierne podświetlenie całej wysokości tkaniny rolety, zapewniając efekt estetycznego doświetlenia wnęki lub przestrzeni użytkowej, np. pod pergolą. Oświetlenie ukryte jest za maskownicą, co gwarantuje elegancki wygląd bez widocznych źródeł światła.
PROWADNICA PODWÓJNA
Prowadnica podwójna z dystansem to specjalnie zaprojektowana prowadnica ZIP, stosowana w systemach podtynkowych, umożliwiająca montaż dwóch lub więcej rolet w jednym otworze, np. w przypadku okien HS z centralnym słupkiem.
Dzięki optymalnemu wymiarowi, prowadnica dopasowuje się do większości słupków w systemach okiennych, co zapewnia estetyczny wygląd i spójność zabudowy. Zastosowany dystans zapewnia precyzyjne dopasowanie do systemu podtynkowego.
To praktyczne i eleganckie rozwiązanie, które pozwala na funkcjonalny podział osłon przeciwsłonecznych, zachowując minimalistyczny design i wysoką jakość wykonania.
PROWADNICA PODWÓJNA Z DYSTANSEM
Prowadnica podwójna z dystansem to specjalnie zaprojektowana prowadnica ZIP, stosowana w systemach adaptacyjnych i podtynkowych, umożliwiająca montaż dwóch lub więcej rolet w jednym otworze, np. w przypadku okien HS z centralnym słupkiem.
Dzięki optymalnemu wymiarowi, prowadnica dopasowuje się do większości słupków w systemach okiennych, co zapewnia estetyczny wygląd i spójność zabudowy. Zastosowany dystans umożliwia odsunięcie rolety od okna lub fasady.
To praktyczne i eleganckie rozwiązanie, które pozwala na funkcjonalny podział osłon przeciwsłonecznych, zachowując minimalistyczny design i wysoką jakość wykonania.

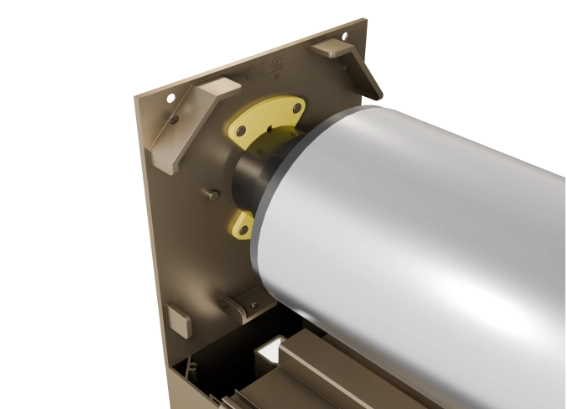

OTWORY MONTAŻOWE
Otwory montażowe na okablowanie zostały zaprojektowane z myślą o szybkim i wygodnym prowadzeniu przewodów zasilających napędu lub oświetlenia, minimalizując konieczność dodatkowej obróbki podczas instalacji. Ich odpowiednie rozmieszczenie zapewnia bezpieczne i estetyczne ukrycie okablowania, co przekłada się na schludny wygląd systemu po zakończeniu montażu.
Otwory są przygotowane w kilku miejscach odlewanego z aluminium boku rolety, co umożliwia elastyczny wybór miejsca wyprowadzenia przewodu napędu, dostosowując instalację do indywidualnych warunków montażowych.
UNIWERSALNE MOCOWANIA NAPĘDU
Mocowanie napędu dzięki przemyślanej konstrukcji umożliwia szybki i bezproblemowy montaż oraz demontaż napędu, niezależnie od specyfiki instalacji.
System mocowania cechuje się solidnym i stabilnym osadzeniem napędu, co gwarantuje niezawodną pracę rolety. Dodatkowo mocowanie umożliwia obracanie napędu osiowo i co 60 stopni, co jest istotne w przypadku swobodnego ułożenia przewodu napędu rolety, a także wygodnego dostępu do mechanicznych pozycji krańcowych napędu.
4 ŚREDNICE RUR NAWOJOWYCH Z PROFILEM DEKOWANYM
W systemie zastosowano cztery średnice rur nawojowych:
-Ø 63 mm, Ø 78 mm, Ø 85 mm – stalowe rury nawojowe, zapewniające wysoką wytrzymałość i odporność na odkształcenia, idealne do standardowych i średnich rozmiarów rolet.
– Ø 100 mm – aluminiowa rura systemowa, wykonana ze stopu 6063 T6, przeznaczona do rolet o dużych gabarytach.
Każda z rur współpracuje ze specjalnymi profilami do tkanin, które umożliwiają jej montaż lub wymianę bez konieczności demontażu rury nawojowej z rolety. Dzięki temu serwisowanie oraz dostosowanie rolety do nowych warunków użytkowania staje się szybkie i wygodne, bez ingerencji w całą konstrukcję rolety.

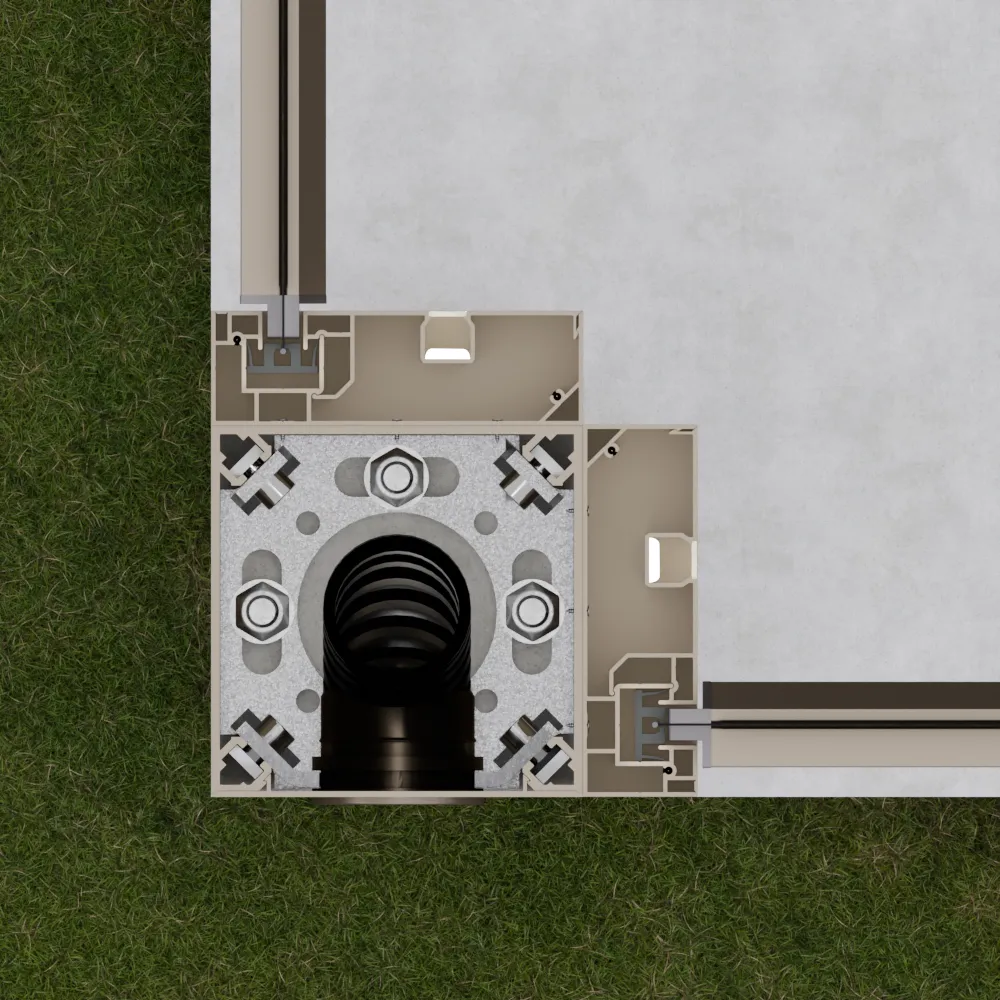

STALOWE PODZIAŁY ZESTAWÓW
Stalowe podziały zestawów to wytrzymałe i precyzyjnie zaprojektowane elementy, stosowane w przypadku prowadnicy podwójnej z dystansem. Ich główną funkcją jest stabilne osadzenie oraz separacja dwóch niezależnych rolet w jednym systemie, np. w podziałach podtynkowych dla okien HS z centralnym słupkiem.
Wykonane ze stali o wysokiej wytrzymałości, podziały te zapewniają solidne mocowanie zarówno dla napędów rolet, jak i obsadek rur nawojowych. Dzięki temu rozwiązaniu cały system zachowuje stabilność, precyzję działania i trwałość, nawet w przypadku dużych gabarytów osłon.
To niezawodne rozwiązanie, które zwiększa funkcjonalność systemów ZIP, gwarantując pewność montażu i długą żywotność konstrukcji.

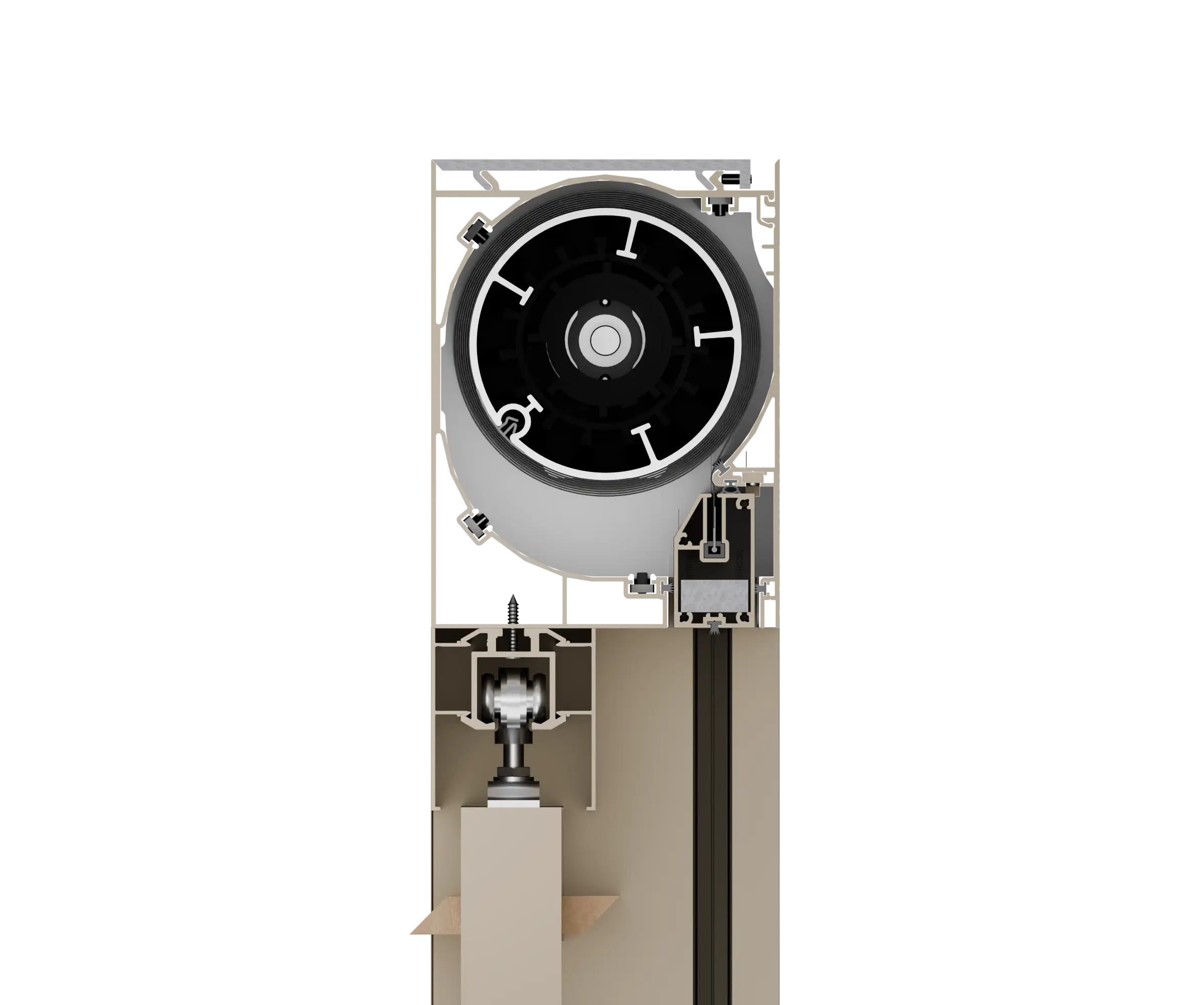

WIESZAK MONTAŻOWY
Wieszak montażowy wykonany z ekstrudowanego aluminium to innowacyjne rozwiązanie przeznaczone do montażu adaptacyjnych skrzynek roletowych. Wieszak umożliwia szybki, wygodny oraz estetyczny montaż na różnego rodzaju powierzchniach: ramach okiennych, fasadach budynków lub elewacjach bez potrzeby demontażu rury z tkaniną nawojową.

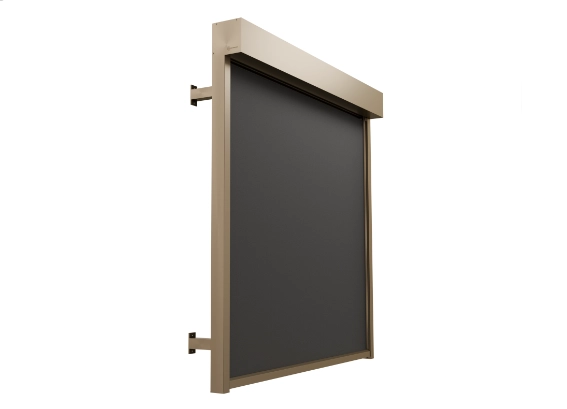

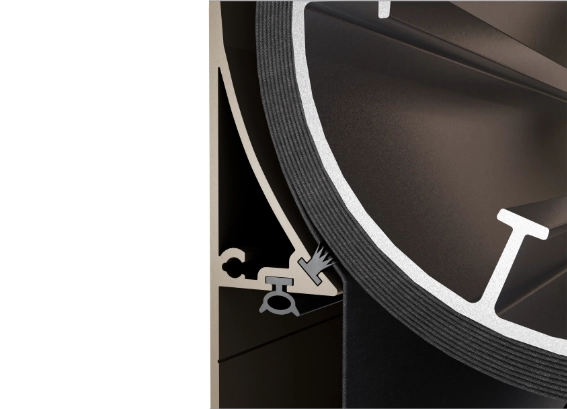

DYSTANSE PROWADNIC
Dystanse wykonane są z wysokiej jakości ekstrudowanego profilu aluminiowego, którego przekrój został zaprojektowany tak, aby idealnie pasować do przekroju prowadnicy ZIP. Oznacza to, że wymiary dystansu dokładnie pokrywają się z wymiarami samej prowadnicy. Taka konstrukcja gwarantuje wysoką wytrzymałość mechaniczną, odporność na odkształcenia oraz precyzję wymiarową, a mechaniczne połączenie dystansu z prowadnicą, ukryte jest wewnątrz niej.
ODLEWANE BOKI ALUMINIOWE
Odlewane boki aluminiowe zostały precyzyjnie zaprojektowane w sposób umożliwiający ich zastosowanie w różnych wariantach systemu, zapewniając stabilność, trwałość oraz pełną funkcjonalność. Boki posiadają systemowe mocowania na przewody zasilające napędu oraz dodatkowe znaczniki ułatwiające precyzyjne wykonanie otworów na wyprowadzenie przewodów zasilających napędu rolety. Boki posiadają również system CLICK do blokowania klap rewizyjnych, bez potrzeby ich nawiercania.

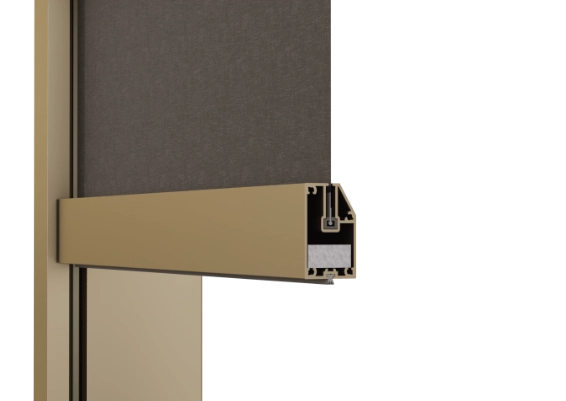

LISTWY DOLNE
System rolet screen został wyposażony w listwy dolne obciążające tkaninę w kilku rozmiarach, dostosowanych do różnych wymagań estetycznych i technicznych. Każda z nich zapewnia stabilność tkaniny, jej odpowiednie naprężenie oraz płynną pracę rolety.
UKRYTY ZGRZEW LISTWY DOLNEJ
Listwa dolna z ukrytym zgrzewem tkaniny to dopracowany element systemu osłonowego, umożliwiający całkowite schowanie miejsca połączenia tkaniny z zamkiem ZIP. Dzięki specjalnej konstrukcji listwy, zamek wraz z tkaniną i profilem pośredniczącym PVC zostaje osadzony wewnątrz, co poprawia estetykę rolety i eliminuje widoczne łączenia. Rozwiązanie to dodatkowo ułatwia serwisowanie systemu, w szczególności podczas wymiany tkaniny.

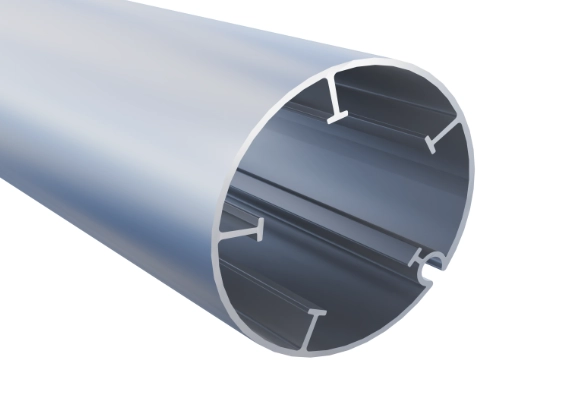

ALUMINIOWA RURA NAWOJOWA 100 mm
Systemowa aluminiowa rura nawojowa o średnicy 100 mm to kluczowy element systemów dużogabarytowych zapewniający wysoką wytrzymałość oraz stabilność pracy systemu. Wykonana jest ze stopu aluminium 6063 T6 , oraz posiada niską strzałkę ugięcia. To kluczowy element systemów dużogabarytowych zapewniający wysoką wytrzymałość charakteryzującym się korzystnymi paramerami, m.in. niską strzałką ugięcia.
Dzięki precyzyjnemu wykonaniu rura umożliwia równomierne i płynne nawijanie tkaniny, a specjalny uskok na jej średnicy ogranicza jej odkształcanie, zapewniając estetyczny wygląd i trwałość materiału. Dodatkowo system wykorzystuje profil do wpinania tkaniny, który umożliwia jej wymianę bez konieczności demontażu rury z rolety, co znacznie ułatwia serwis i konserwację.
WKŁAD ZIP
Wkład ZIP to nowoczesne rozwiązanie stosowane w systemie zapewniające maksymalną stabilność i płynne prowadzenie tkaniny. Dzięki zastosowaniu technologii zamka ZIP, materiał jest równomiernie napięty i utrzymywany w prowadnicach na całej wysokości, co gwarantuje odporność na podmuchy wiatru oraz brak luzów na krawędziach.
Wkład składa się z dwóch materiałów o różnych gęstościach – jedna zapewnia stabilne położenie w prowadnicy, natomiast drugi, bardziej elastyczny, równomiernie napina tkaninę w rolecie, co zapobiega jej falowaniu i marszczeniu.
UKRYTA LISTWA DOLNA
W systemie adaptacyjnym zastosowano ukrytą listwę dolną, która zapewnia estetyczne i spójne wykończenie rolety. Listwy dolne dostępne są w kilku rozmiarach, w zależności od rozmiary skrzynki bądź zastosowania. Dzięki przemyślanej konstrukcji listwa całkowicie chowa się w skrzynce rolety po jej podniesieniu, co sprawia, że system prezentuje się minimalistycznie i elegancko, bez widocznych elementów dolnych.
To rozwiązanie zapewnia spójny wygląd całej instalacji, czyniąc system doskonałym wyborem dla nowoczesnych fasad i elewacji, gdzie liczy się estetyka i wysoka jakość wykonania.
PROFIL ŚLIZGOWY
Profil ślizgowy tkaniny z wbudowaną uszczelką szczotkową to element znajdujący się wewnątrz skrzynki, który odpowiada za stabilizację i prawidłowe prowadzenie tkaniny. Jego zadaniem jest utrzymanie materiału we właściwej pozycji, zapewniając płynną i bezproblemową pracę rolety.
Dzięki zastosowaniu uszczelki szczotkowej, profil minimalizuje tarcie tkaniny, co chroni ją przed uszkodzeniem i zapewnia jej dłuższą żywotność. Dodatkowo, uszczelka działa amortyzująco, redukując hałas oraz poprawiając szczelność całego systemu. To rozwiązanie gwarantuje precyzyjną i cichą pracę wpływając na komfort oraz niezawodność działania systemu osłonowego.
ZAŚLEPKI LISTEW DOLNYCH
Zaślepki listwy dolnej zostały zaprojektowane z precyzyjnie uformowanymi wpustami, które kontynuują linię kieszeni na uszczelkę szczotkową znajdującą się w samej listwie. Dzięki temu uszczelka może zostać poprowadzona przez całą szerokość rolety – od zaślepki do zaślepki – co eliminuje powstawanie szczelin przy krawędziach listwy dolnej. Rozwiązanie to zapewnia lepsze doszczelnienie rolety w pozycji zamkniętej, ograniczając przedostawanie się światła, owadów i zanieczyszczeń.
PRZESTRZEŃ TECHNICZNA DUŻYCH PROWADNIC
Duża prowadnica ZIP, stosowana w systemach adaptacyjnych rolet screen, została zaprojektowana nie tylko z myślą o prowadzeniu tkaniny z zamkiem ZIP, ale także jako element wielofunkcyjny zawierający tzw. przestrzeń techniczną. Ta przestrzeń stanowi wewnętrzną komorę roboczą prowadnicy, która może być wykorzystywana na etapie produkcji lub montażu do ukrycia dodatkowych elementów instalacyjnych, co znacząco podnosi walory użytkowe i estetyczne systemu.stwy dolnej zostały zaprojektowane z precyzyjnie uformowanymi wpustami, które kontynuują linię kieszeni na uszczelkę szczotkową znajdującą się w samej listwie. Dzięki temu uszczelka może zostać poprowadzona przez całą szerokość rolety – od zaślepki do zaślepki – co eliminuje powstawanie szczelin przy krawędziach listwy dolnej. Rozwiązanie to zapewnia lepsze doszczelnienie rolety w pozycji zamkniętej, ograniczając przedostawanie się światła, owadów i zanieczyszczeń.

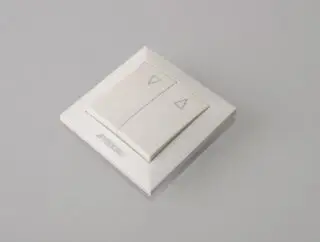

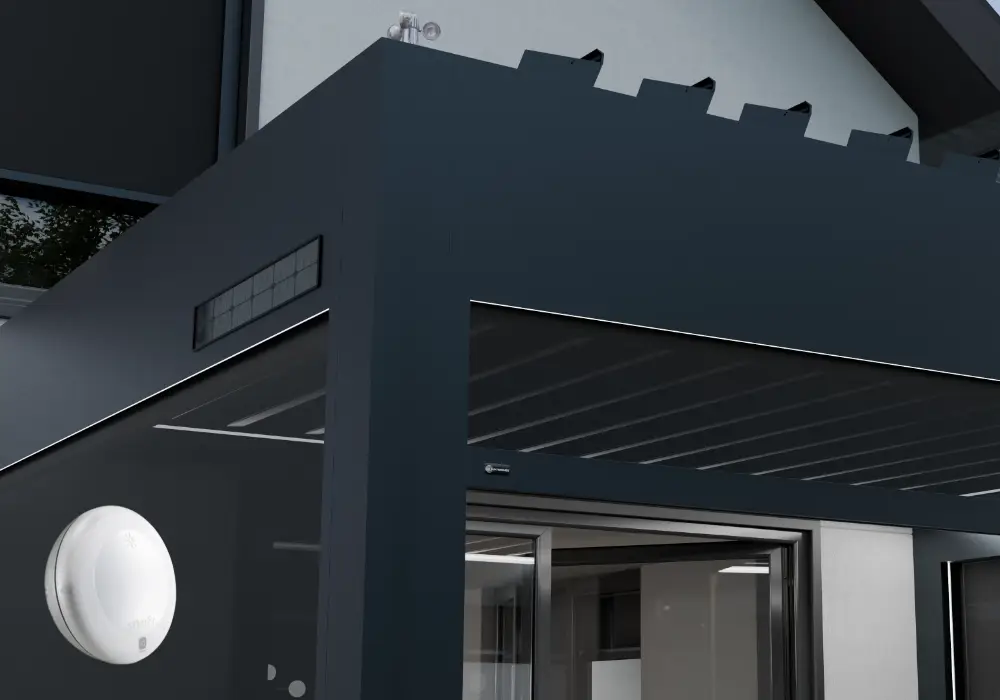

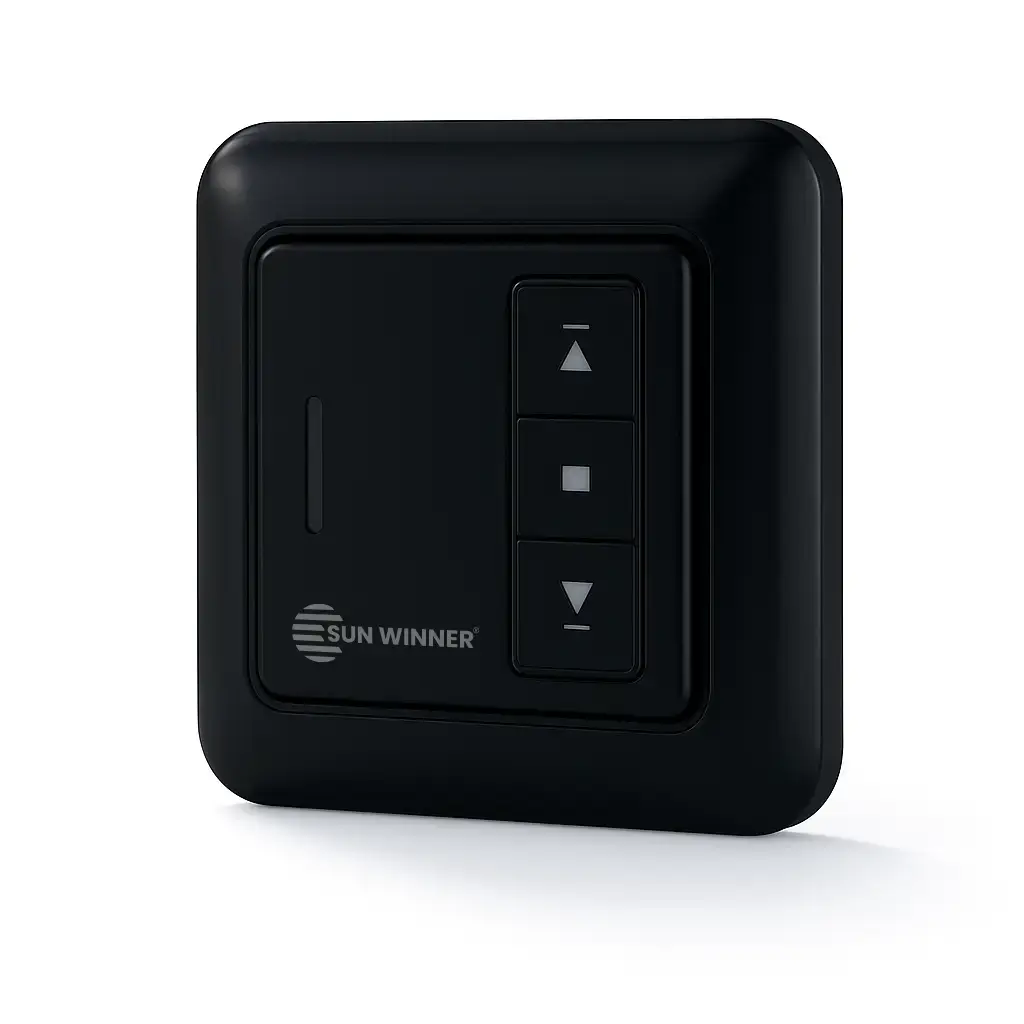

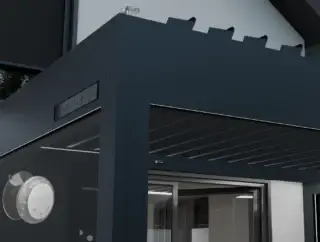

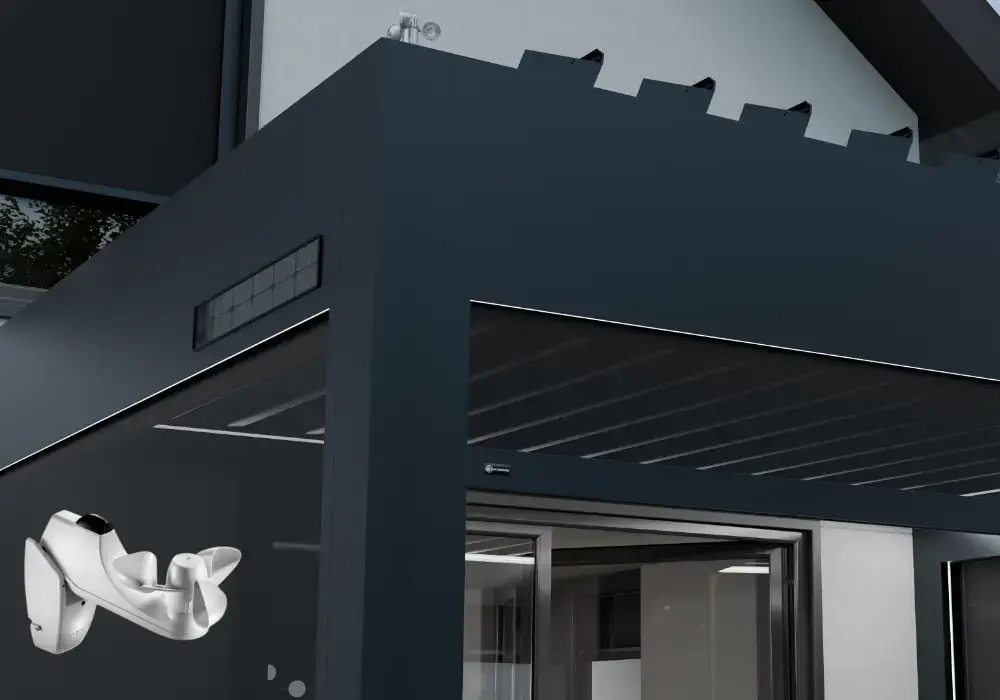

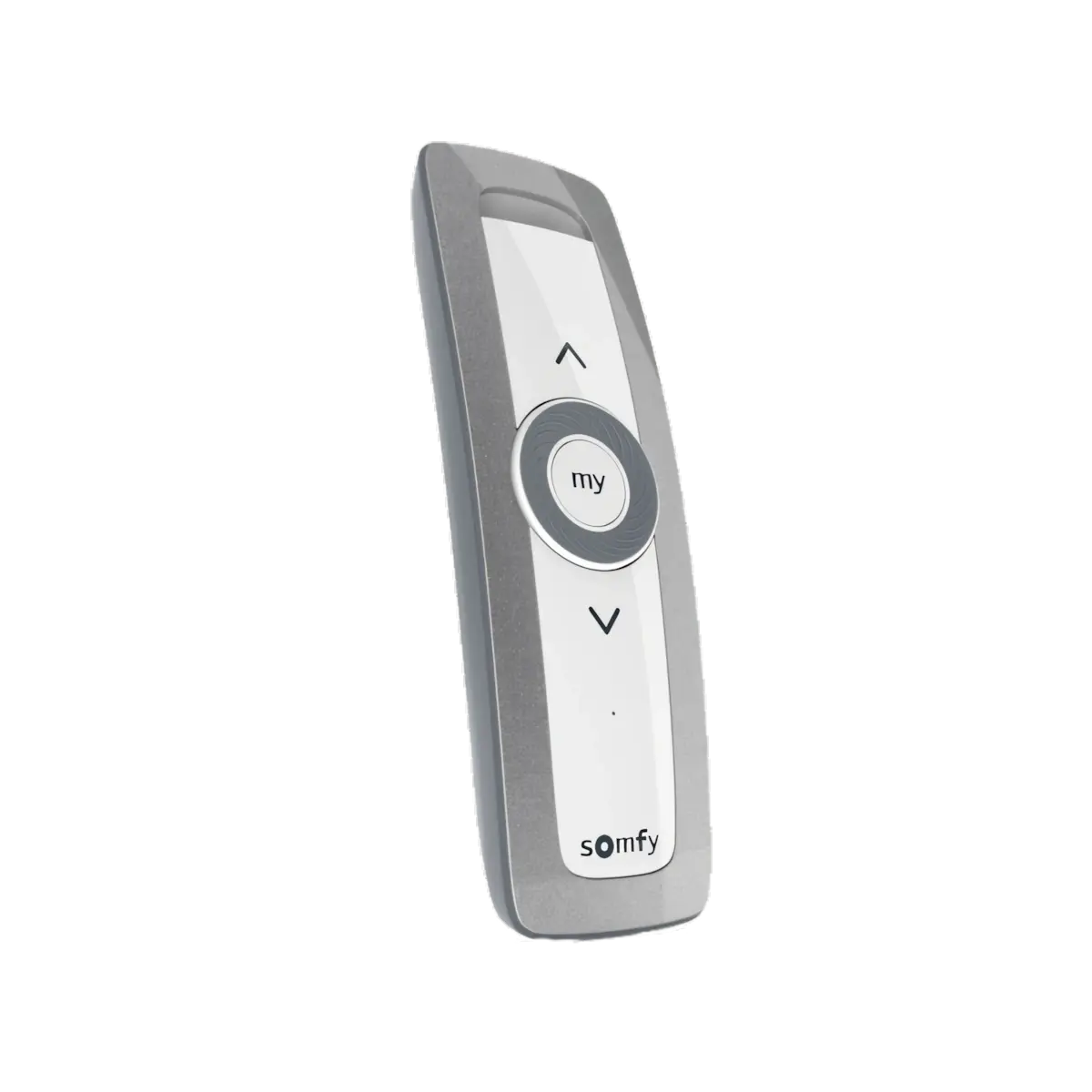

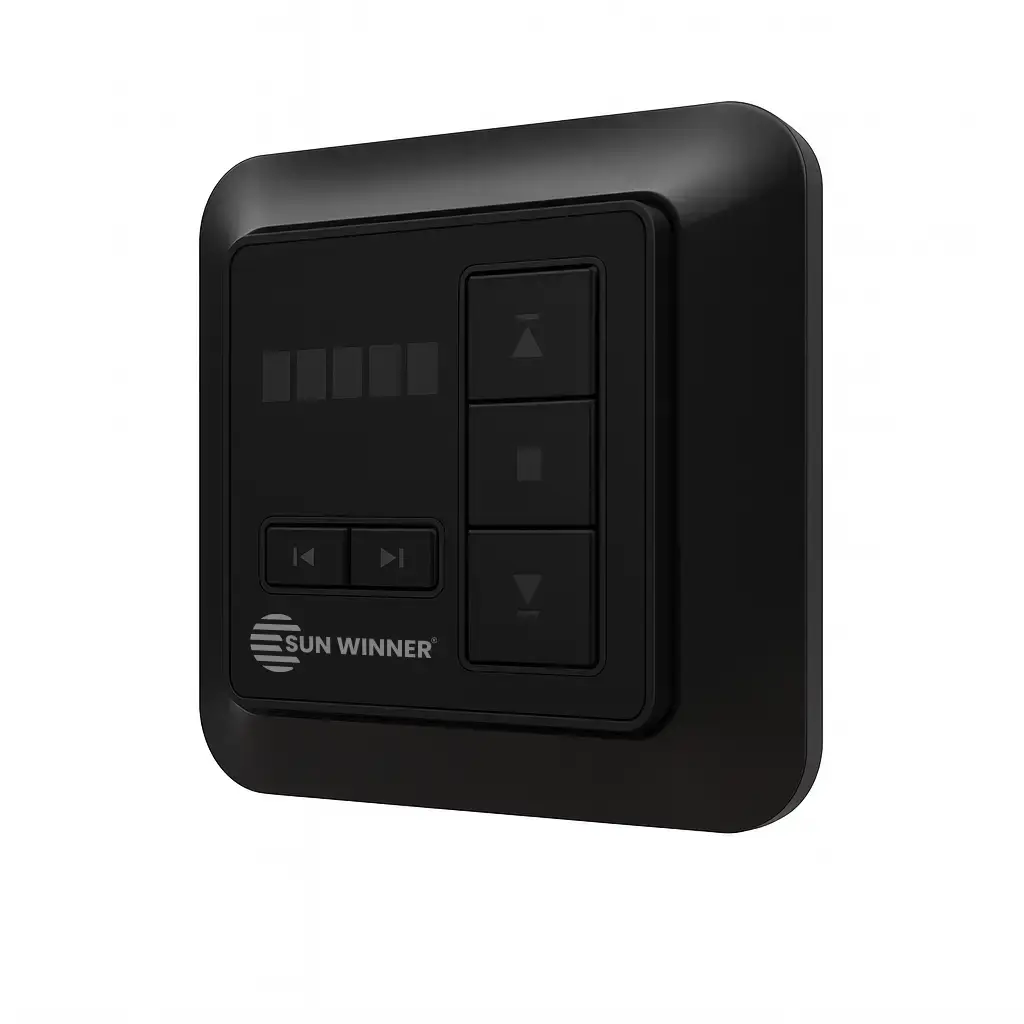

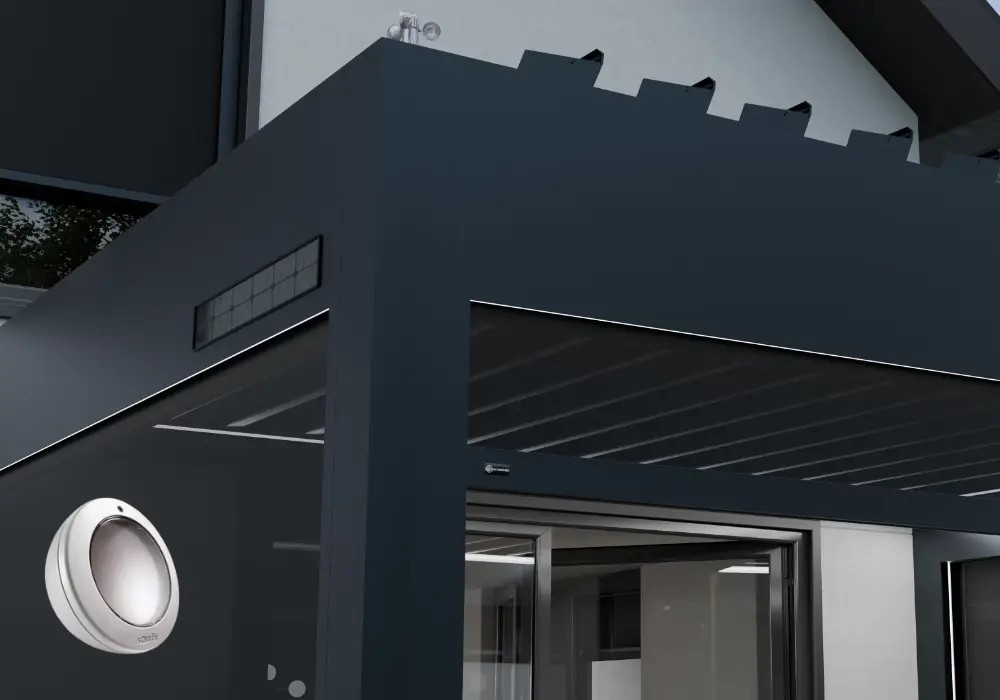

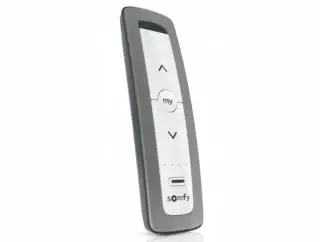

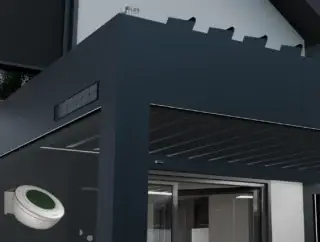

INTELIGENTNE STEROWANIE

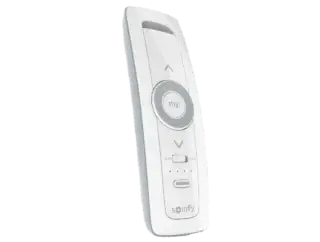

Dzięki zastosowaniu inteligentnej centrali, istnieje możliwość sterowania pergolą, oraz dodatkowym wyposażeniem za pomocą smartfona lub tabletu.
MATERIAŁY PREMIUM
System WIN SCREEN został wykonany z materiałów najwyższej jakości, co gwarantuje trwałość, elegancję i długowieczność. Dzięki zastosowaniu wyselekcjonowanych profili aluminiowych, wzmocnionych komponentów oraz zaawansowanych tkanin technicznych, WIN SCREEN łączy nowoczesny design z wyjątkową funkcjonalnością.
BOGATA KOLORYSTYKA KONSTRUKCJI W STANDARDZIE
Oferujemy bogatą kolorystykę konstrukcji w standardzie! Konstrukcja jest lakierowana proszkowo w siedmiu kolorach ze standardowej palety WIN CLIMATIC S500. Istnieje również możliwość lakierowania proszkowego na dowolny kolor z palety RAL oraz w kolorach drewnopodobnych.
ZGODNOŚĆ Z NORMĄ CE
Nasz produkt spełnia wymagania normy PN-EN 1090-1 do PN-EN 1090-3, wprowadzonej przez Polski Komitet Normalizacyjny dla konstrukcji stalowych i aluminiowych, co potwierdza oznaczenie wyrobu znakiem CE.
TIGER COATINGS
Dzięki zastosowaniu duroplastycznych powłok proszkowych zyskujemy wręcz nieograniczone możliwości wykańczania powierzchni. W naszych produktach, stosujemy wyłącznie powłoki od TIGER COATINGS które zapewniają trwałość i bezkompromisową jakość wykonania.
TRWAŁA POWŁOKA LAKIERNICZA
Wszystkie produkowane przez nas konstrukcje posiadają międzynarodowy certyfikat jakości powłok lakierniczych. Produkty oznaczone symbolem QUALICOAT charakteryzują się doskonałymi właściwościami, potwierdzonymi przez akredytowane laboratoria badawcze.
WYSOKA JAKOŚĆ WYKONANIA PRODUKTÓW ORAZ PAKOWANIA
Wyspecjalizowana załoga oraz najnowocześniejszy park maszynowy pozwalają nam osiągać najwyższą jakość produkcji. Każdy produkt przed wysyłką jest dokładnie sprawdzany przez dział kontroli jakości pod kątem zgodności z zamówieniem oraz jakości wykonania. Dużą wagę przykładamy również do starannego pakowania i zabezpieczenia towaru na czas transportu. Dzięki zastosowaniu specjalnie dopasowanych kształtek styropianowych, mat powietrznych oraz wytrzymałych, grubych kartonów, możemy zapewnić, że zamówiony towar dotrze do Państwa w idealnym stanie.

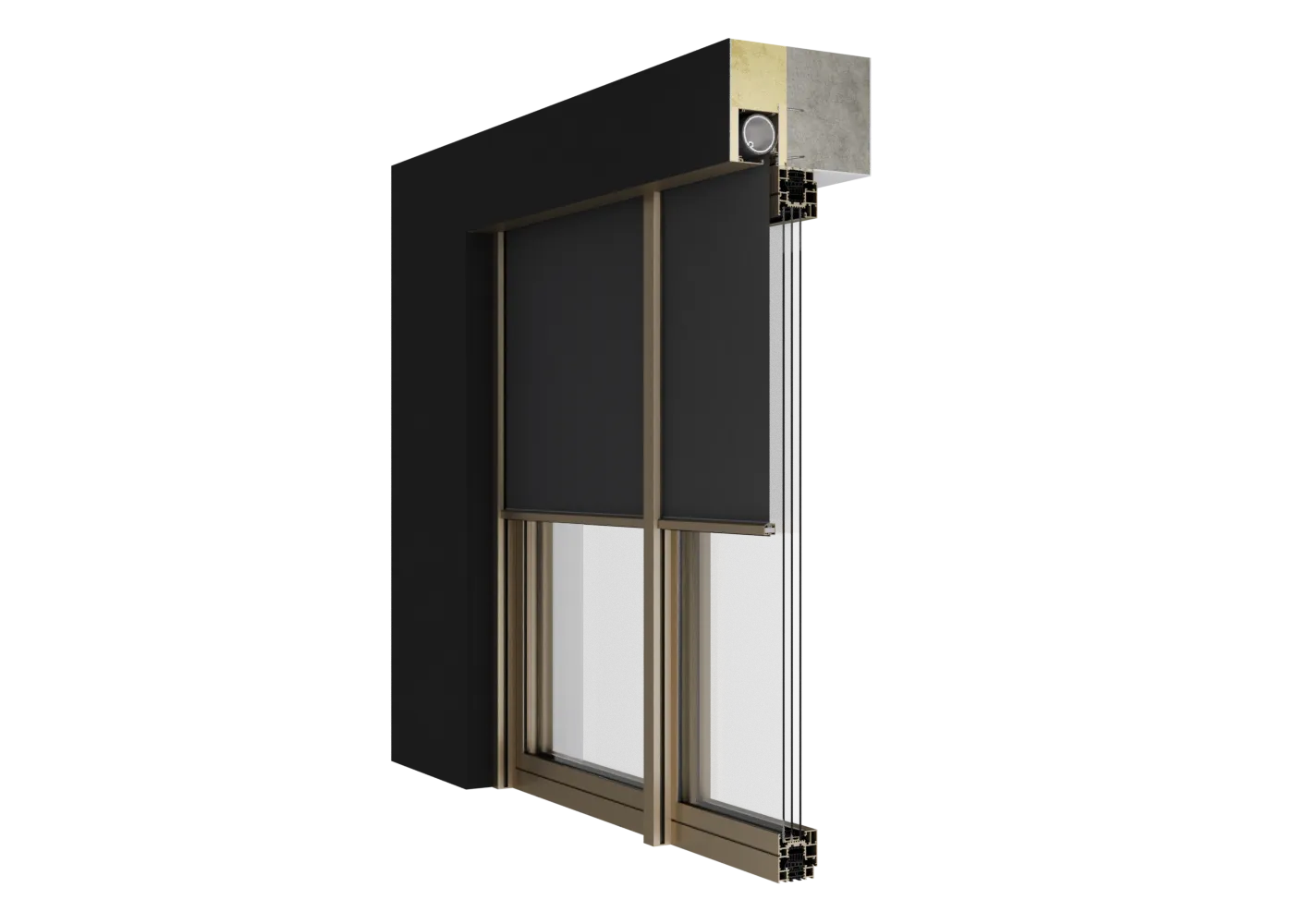

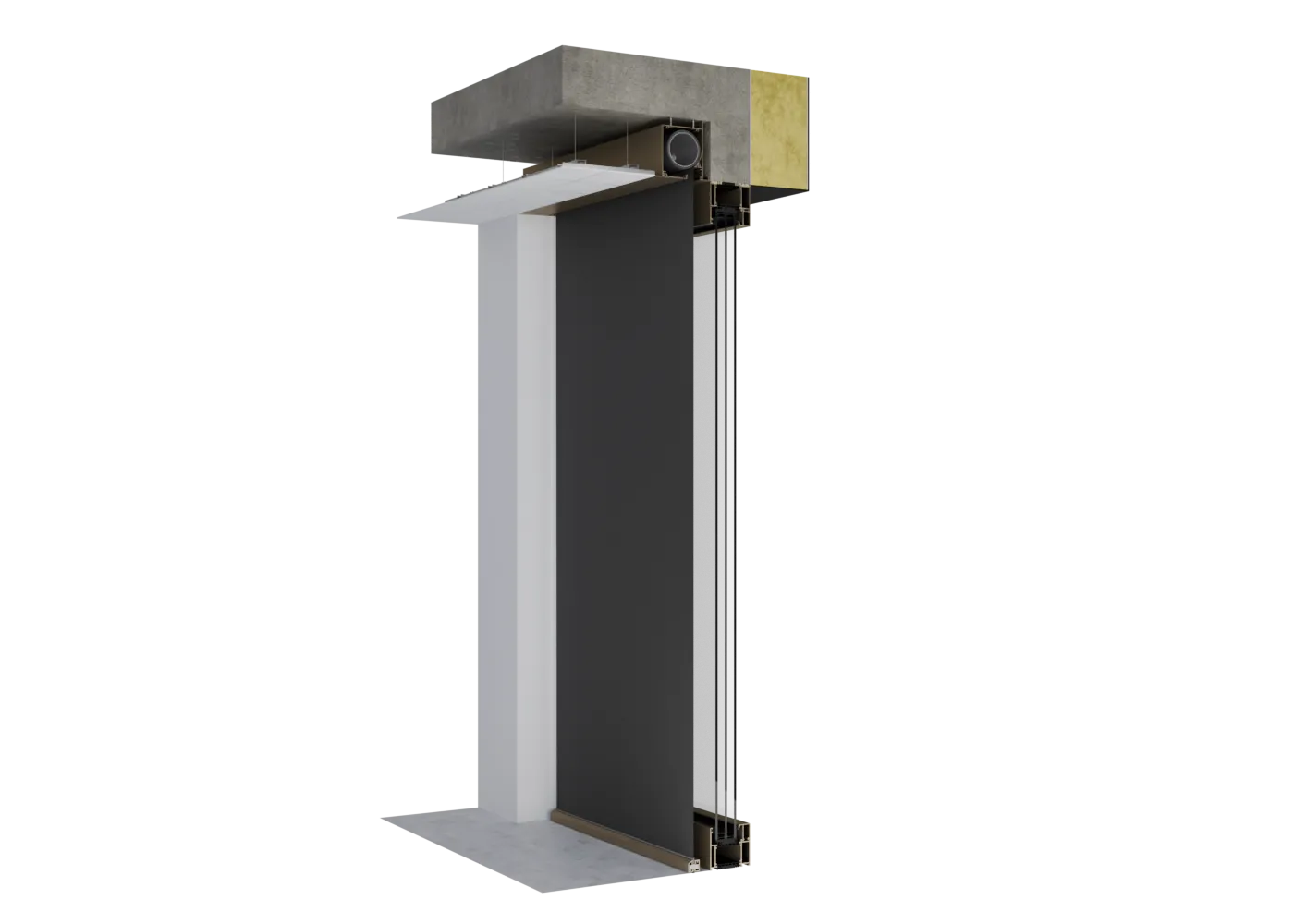

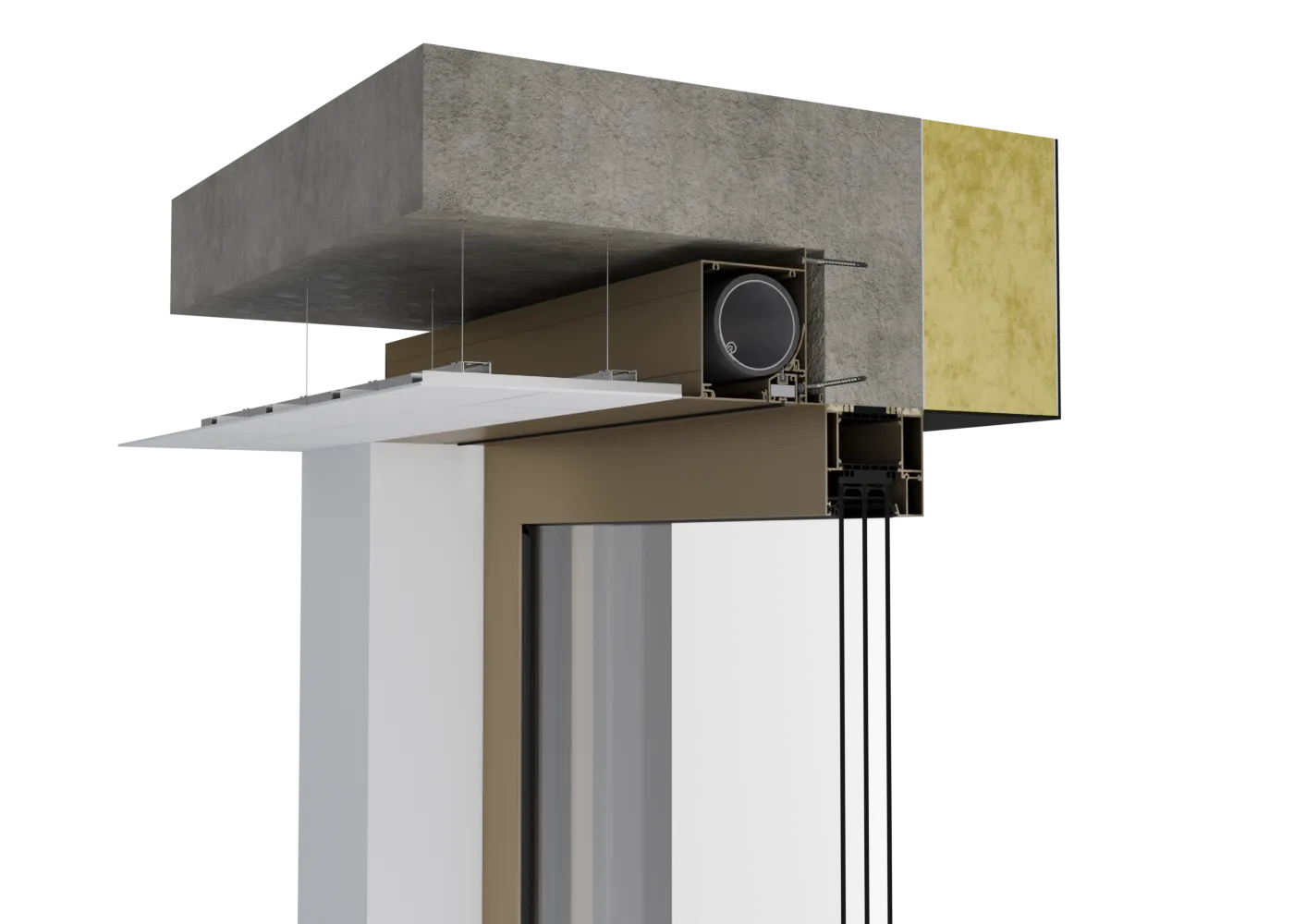

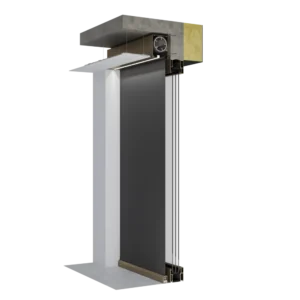

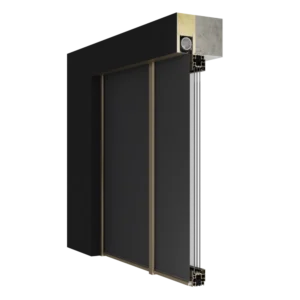

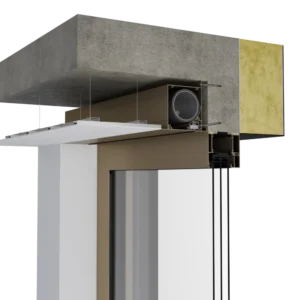

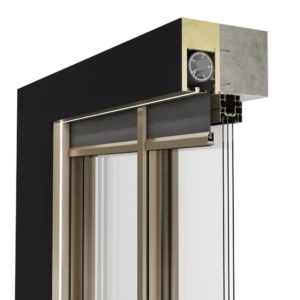

WS 110 PO1
WS 110 PO1 SYSTEM PODTYNKOWY WS 110 PO1
Rozmiar skrzynki: 110 x 120 mm
Maksymalne wymiary systemu: 5000 x 3000 mm [15,00 m²] lub 4000 x 4000 mm [16,00 m²]
Średnica rury: ∅ 63 mm, ∅ 78 mm
Ocieplenie: tył skrzynki ocieplony płytą PIR o grubości 20 mm
Listwa dolna: LD-1 (chowa się całkowicie w skrzynce), LD-2 (nie chowa się całkowicie w skrzynce)
UWAGA: W przypadku rolet o szerokości do 1200 mm stosuje się obciążającą listwę dolną LD-2 która nie chowa się całkowicie w skrzynce
PRZEKROJE SYSTEMU
PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AZ1
PROWADNICA PODWÓJNA ZIP: A2
PROWADNICA POJEDYNCZA ZIP: P1
PROWADNICA PODWÓJNA ZIP: P2
LINKA STALOWA
ROLETA WOLNOWISZĄCA
LISTWY DOLNE
LISTWA DOLNA LD-1
* LISTWA DOLNA LD-2
* Listwa dolna LD-2 stosowana jest w przypadku rolet o szerokości do 1200 mm i nie chowa się całkowicie w skrzynce

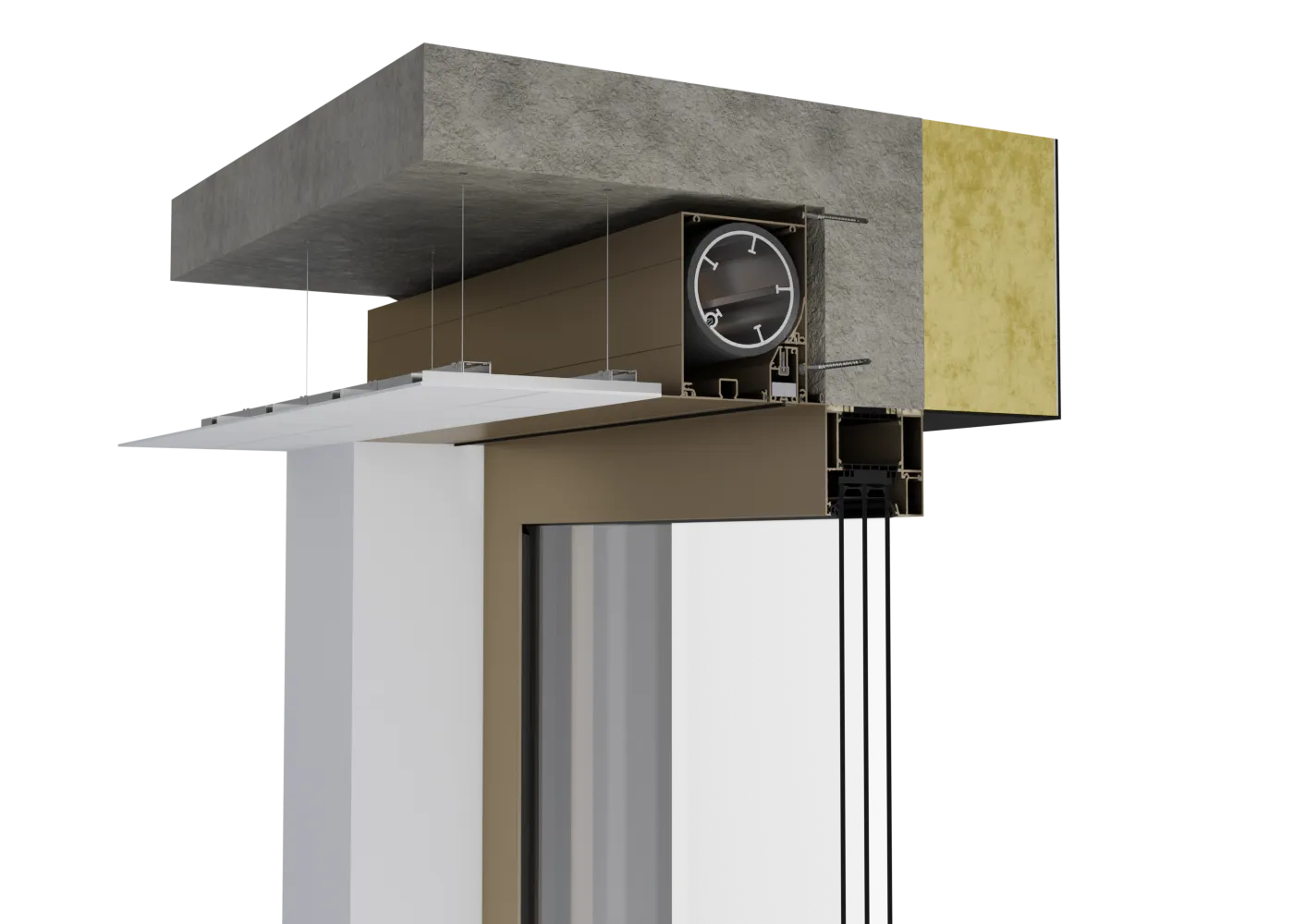

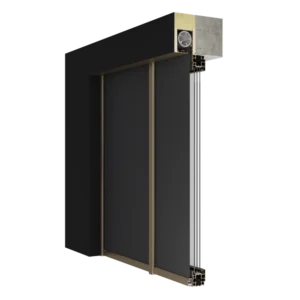

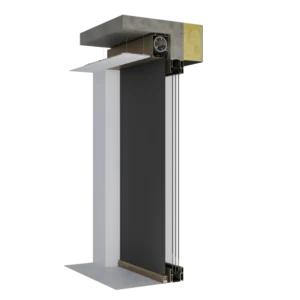

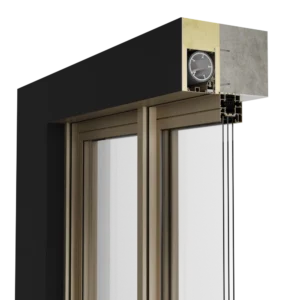

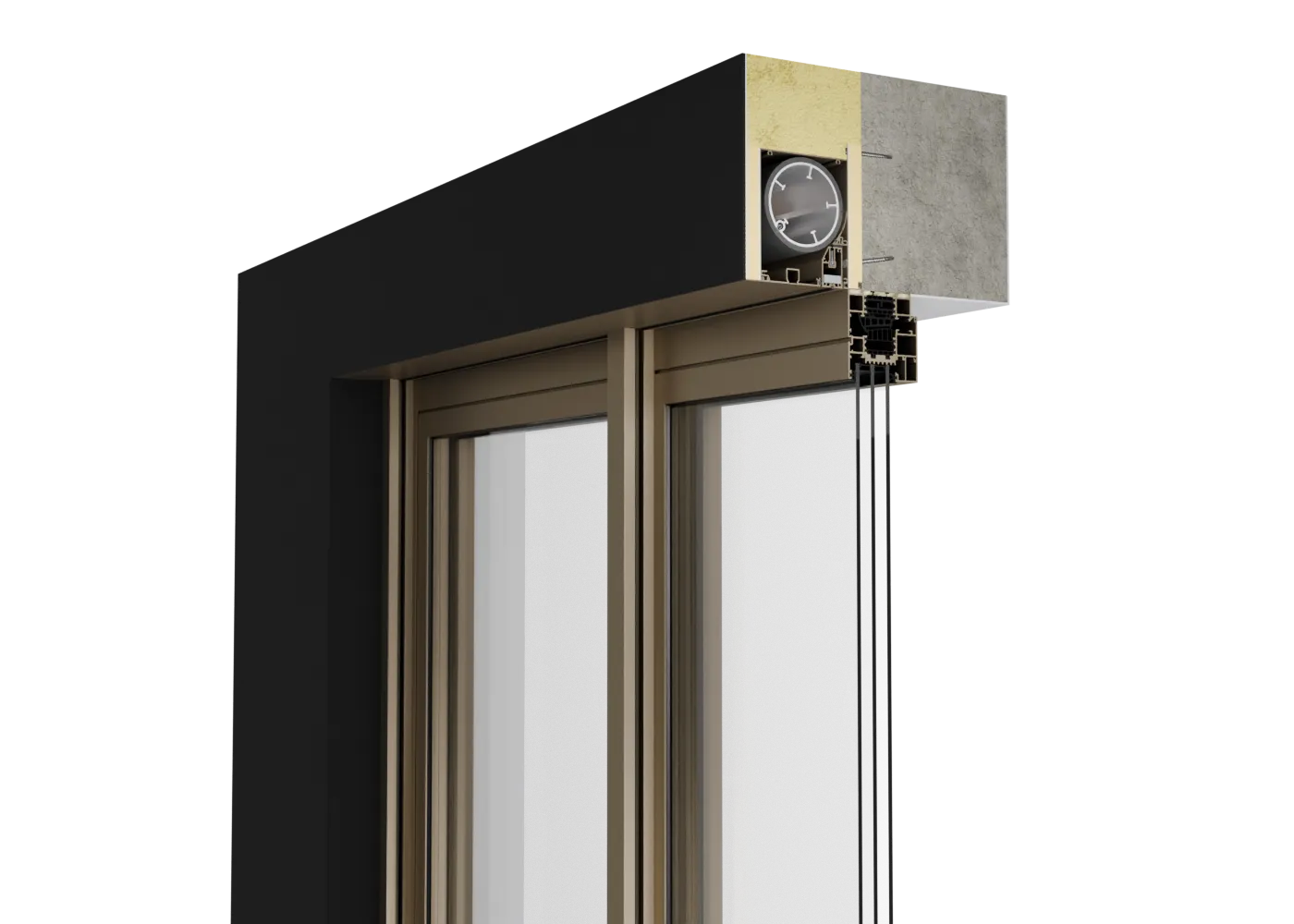

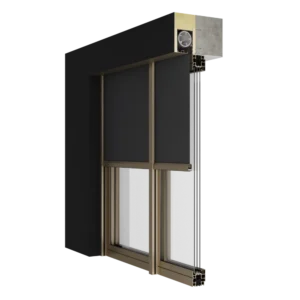

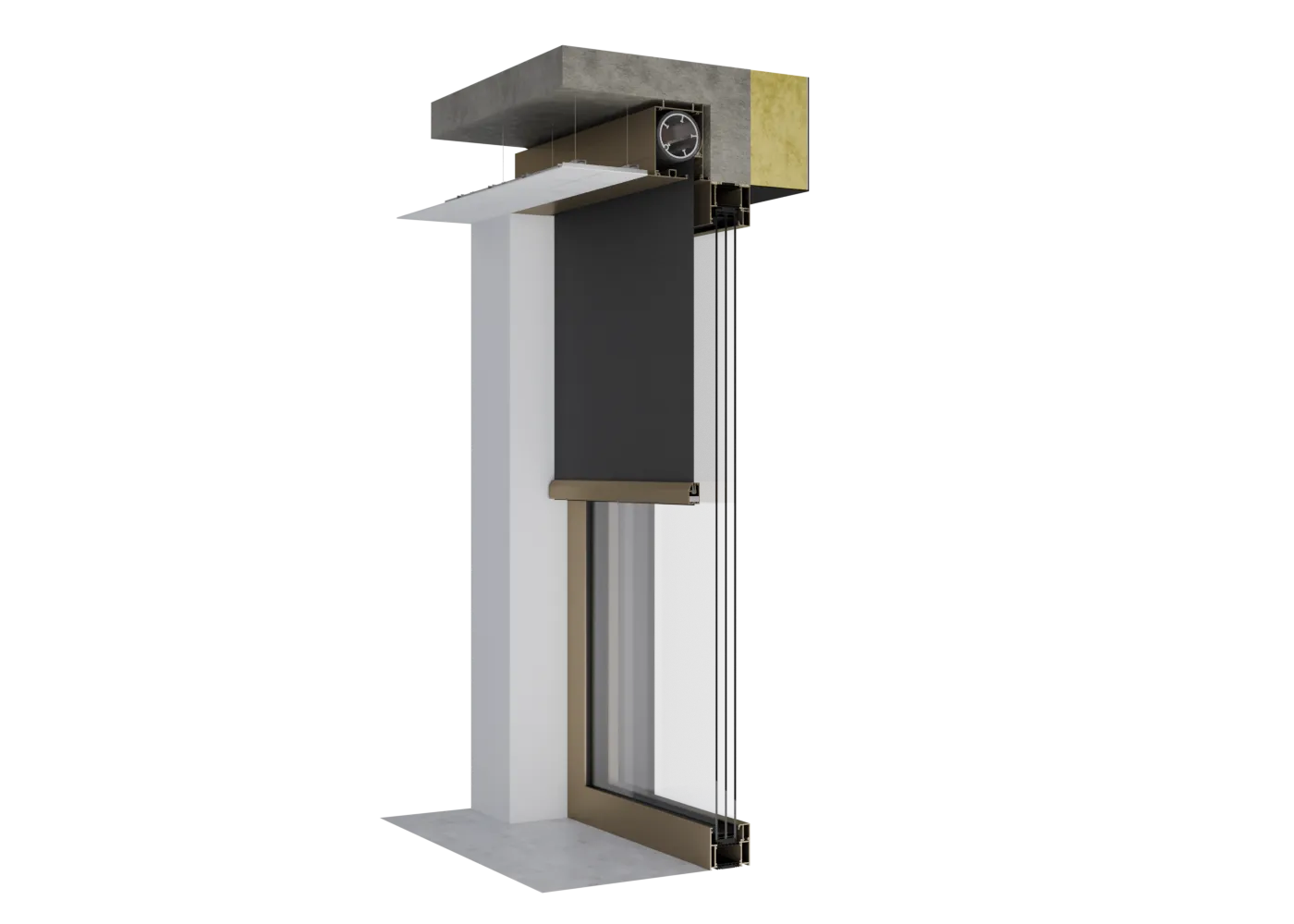

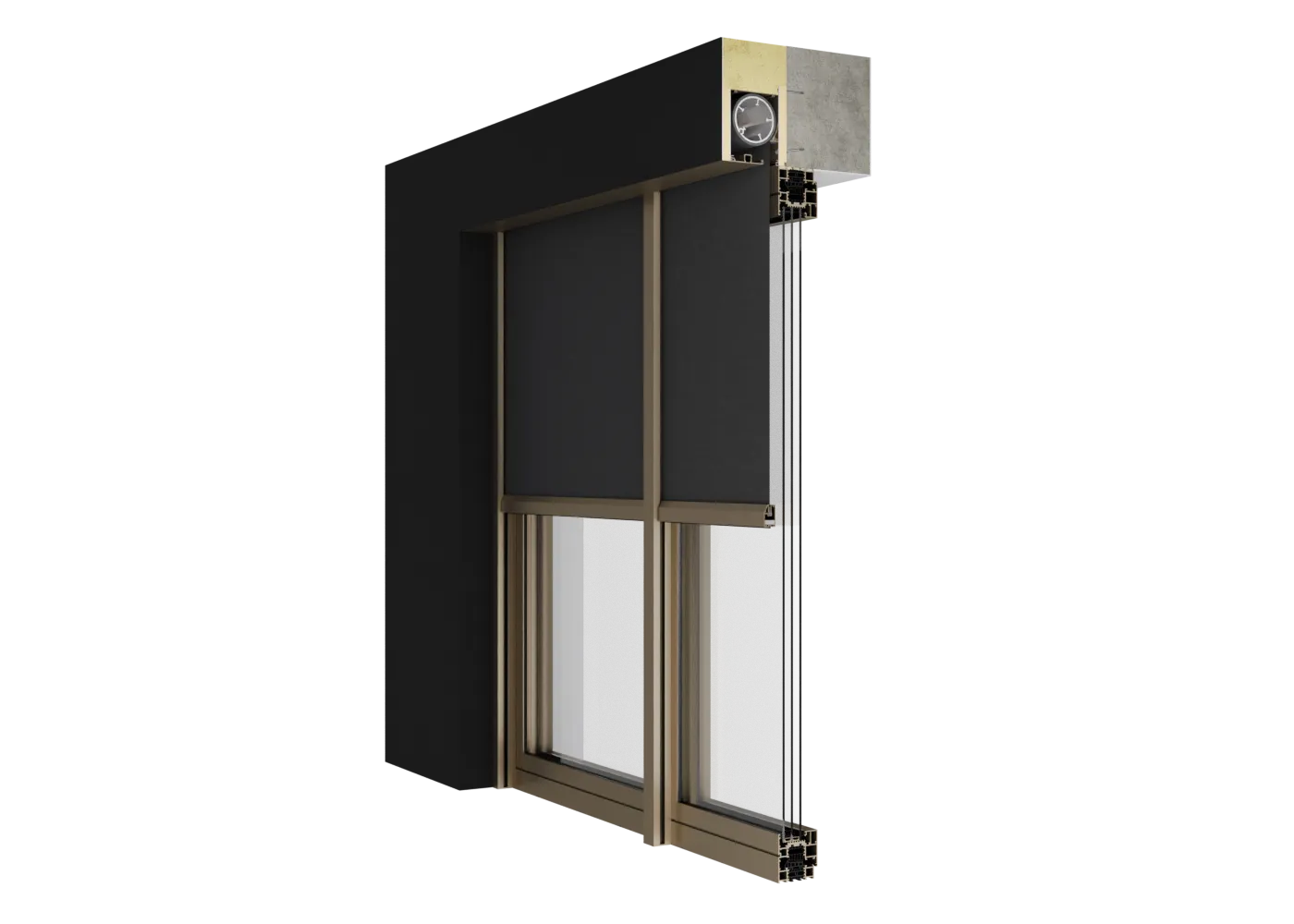

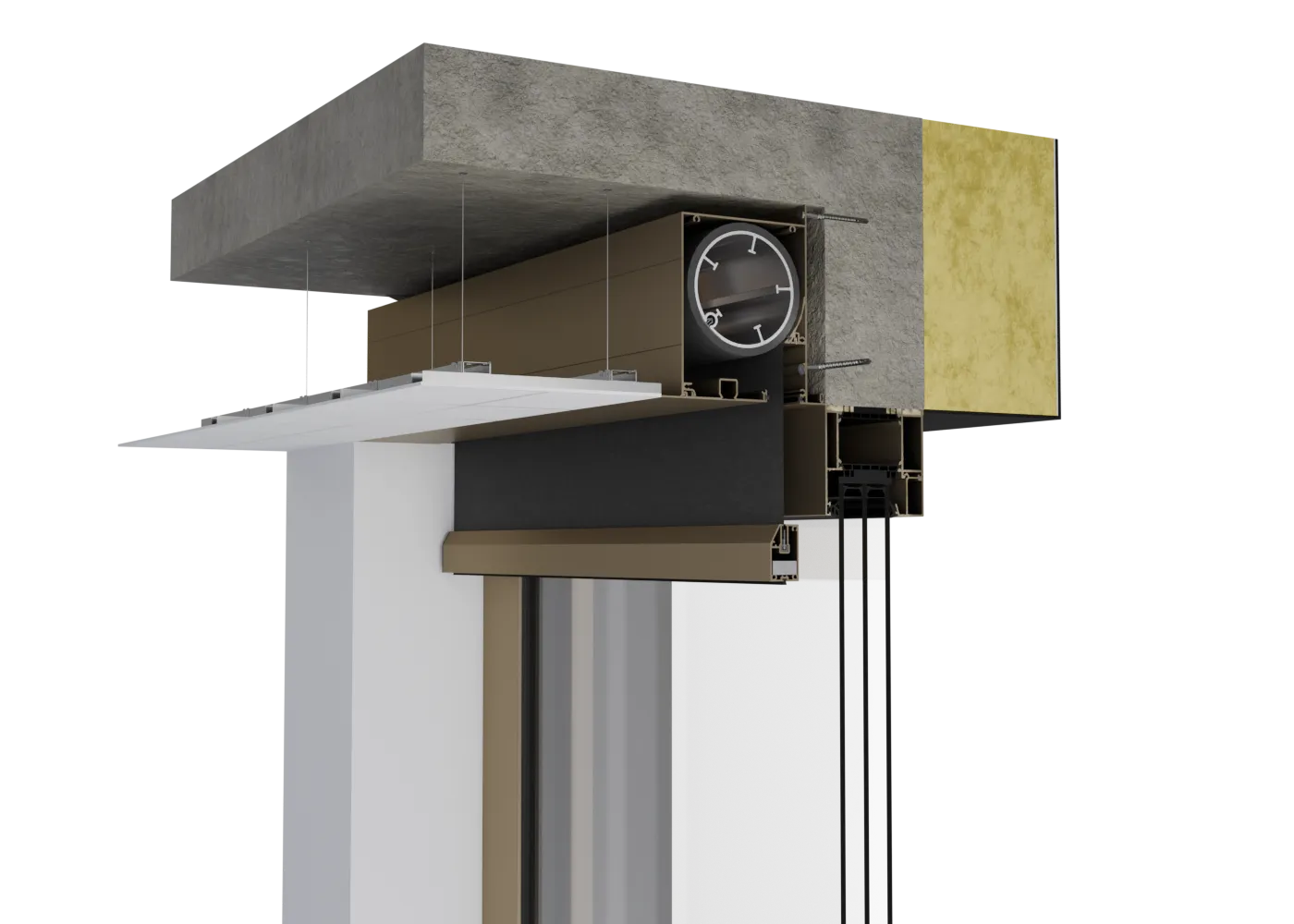

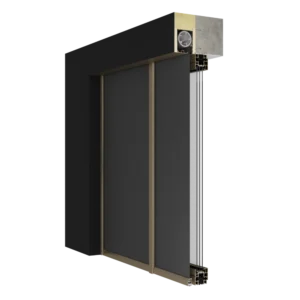

WS 130 PO2
WS 130 PO2 SYSTEM PODTYNKOWY WS 130 PO2
Rozmiar skrzynki: 130 x 160 mm
Maksymalne wymiary systemu: 7000 x 3400 mm [23,88 m²] lub 5400 x 6000 mm [32,40 m²]
Średnica rury: ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Ocieplenie: tył skrzynki ocieplony płytą PIR o grubości 20 mm
Listwa dolna: LD-2 (chowa się całkowicie w skrzynce)

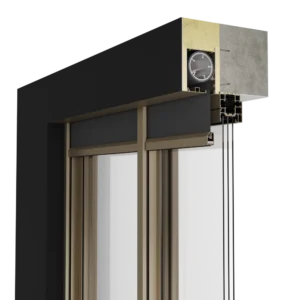

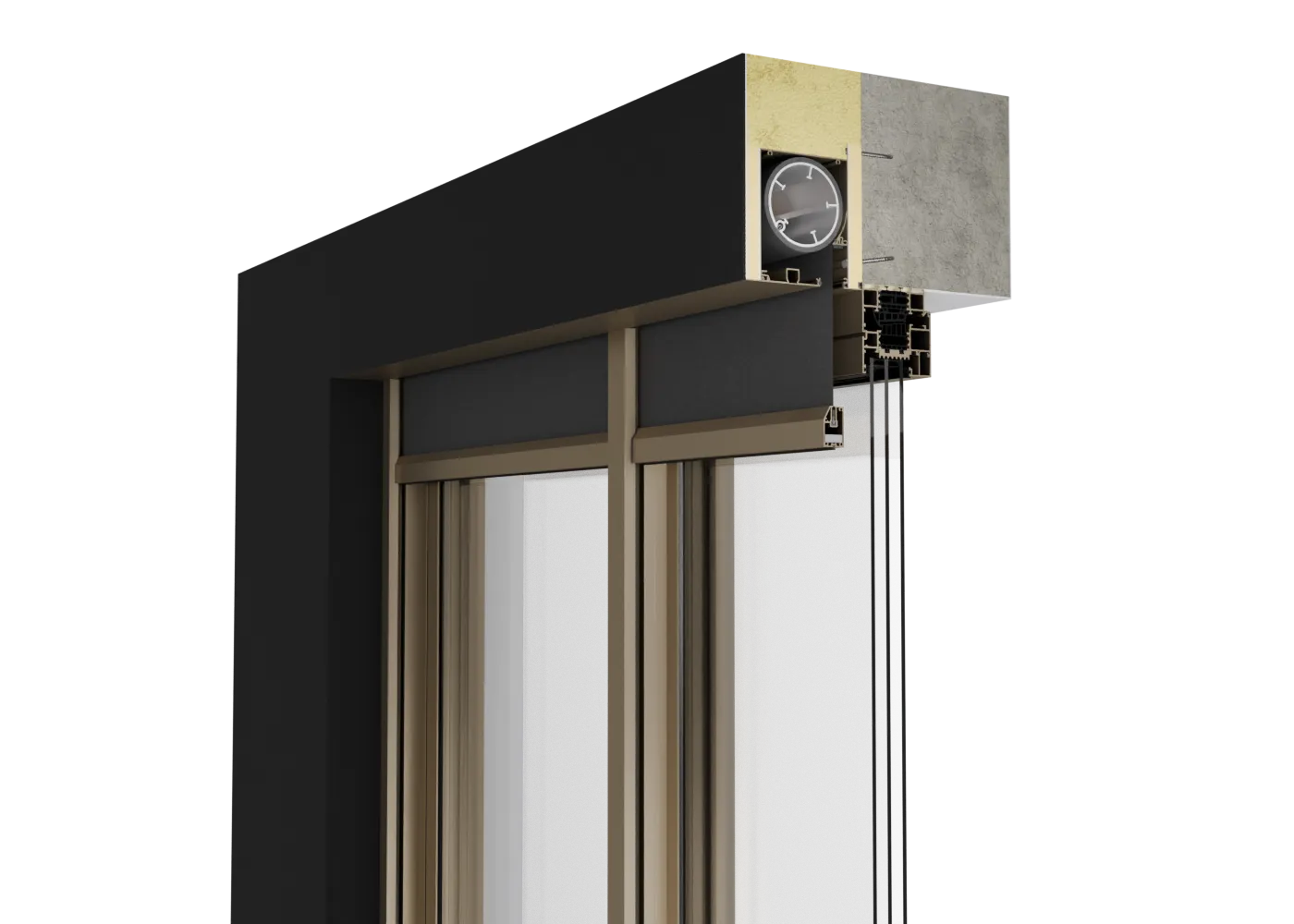

PRZYKŁADOWE PRZEKROJE SYSTEMU
PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AZ1
PROWADNICA PODWÓJNA ZIP: A2
PROWADNICA POJEDYNCZA ZIP: P1
PROWADNICA PODWÓJNA ZIP: P2
PROWADNICA POJEDYNCZA ZIP: P3
PROWADNICA POJEDYNCZA ZIP: Z2
LINKA STALOWA
ROLETA WOLNOWISZĄCA
LISTWY DOLNE
LISTWA DOLNA LD-2

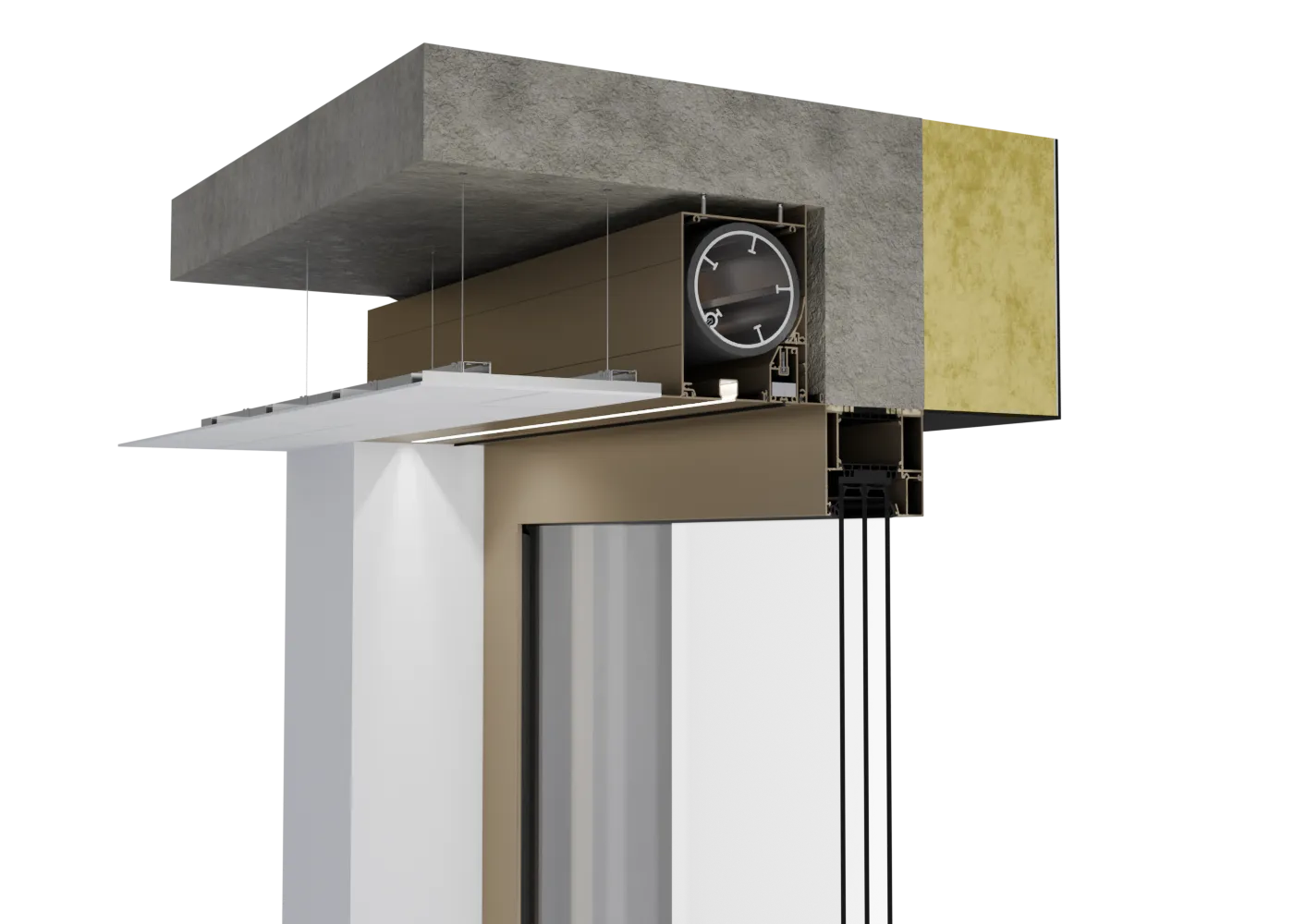

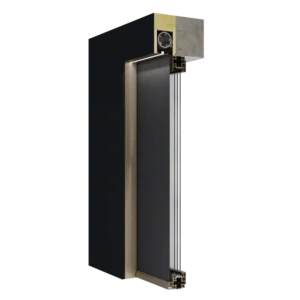

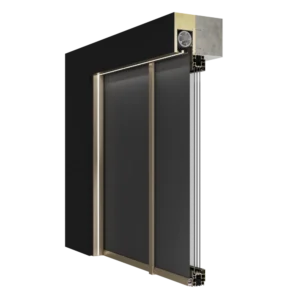

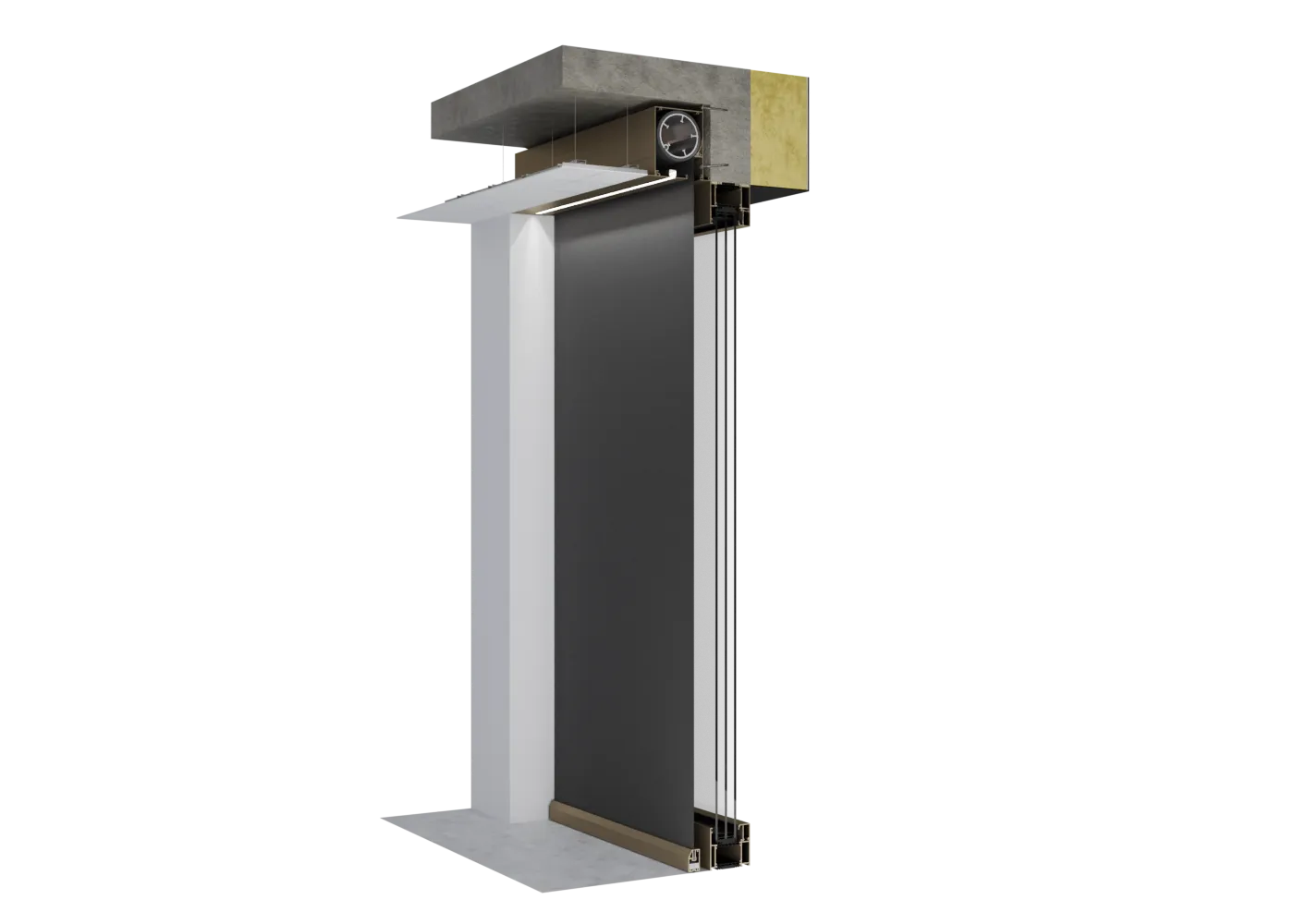

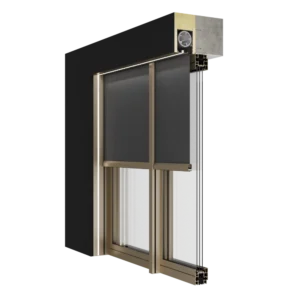

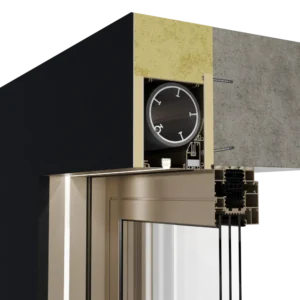

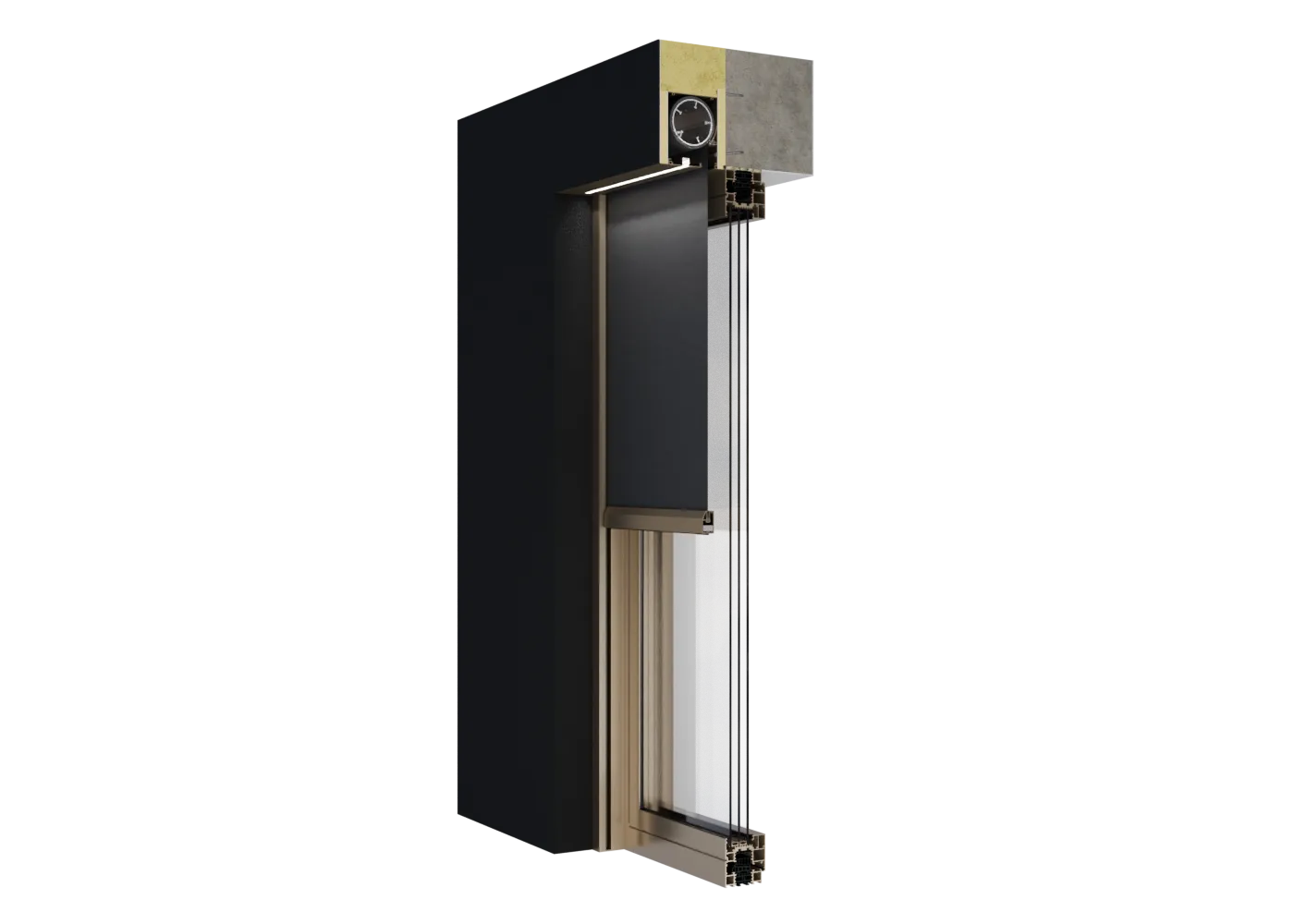

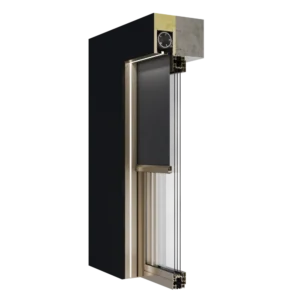

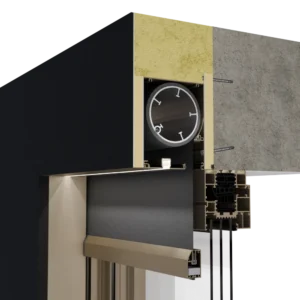

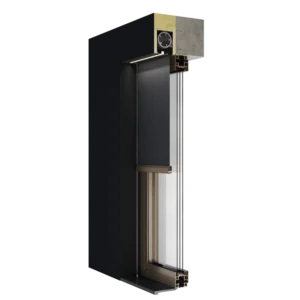

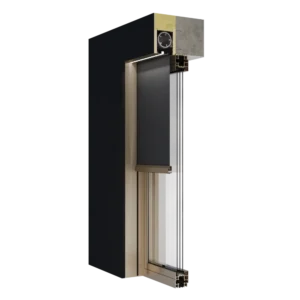

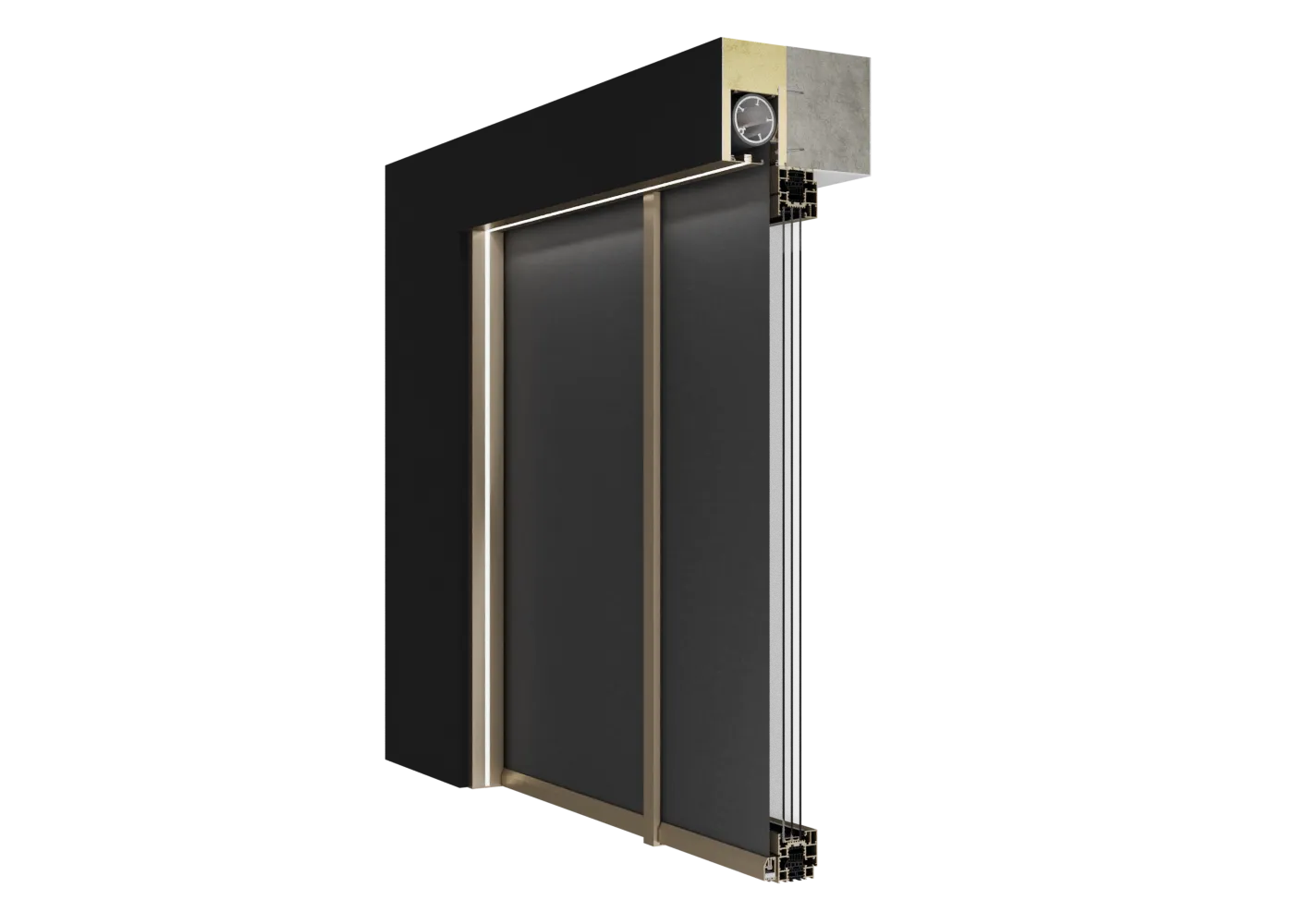

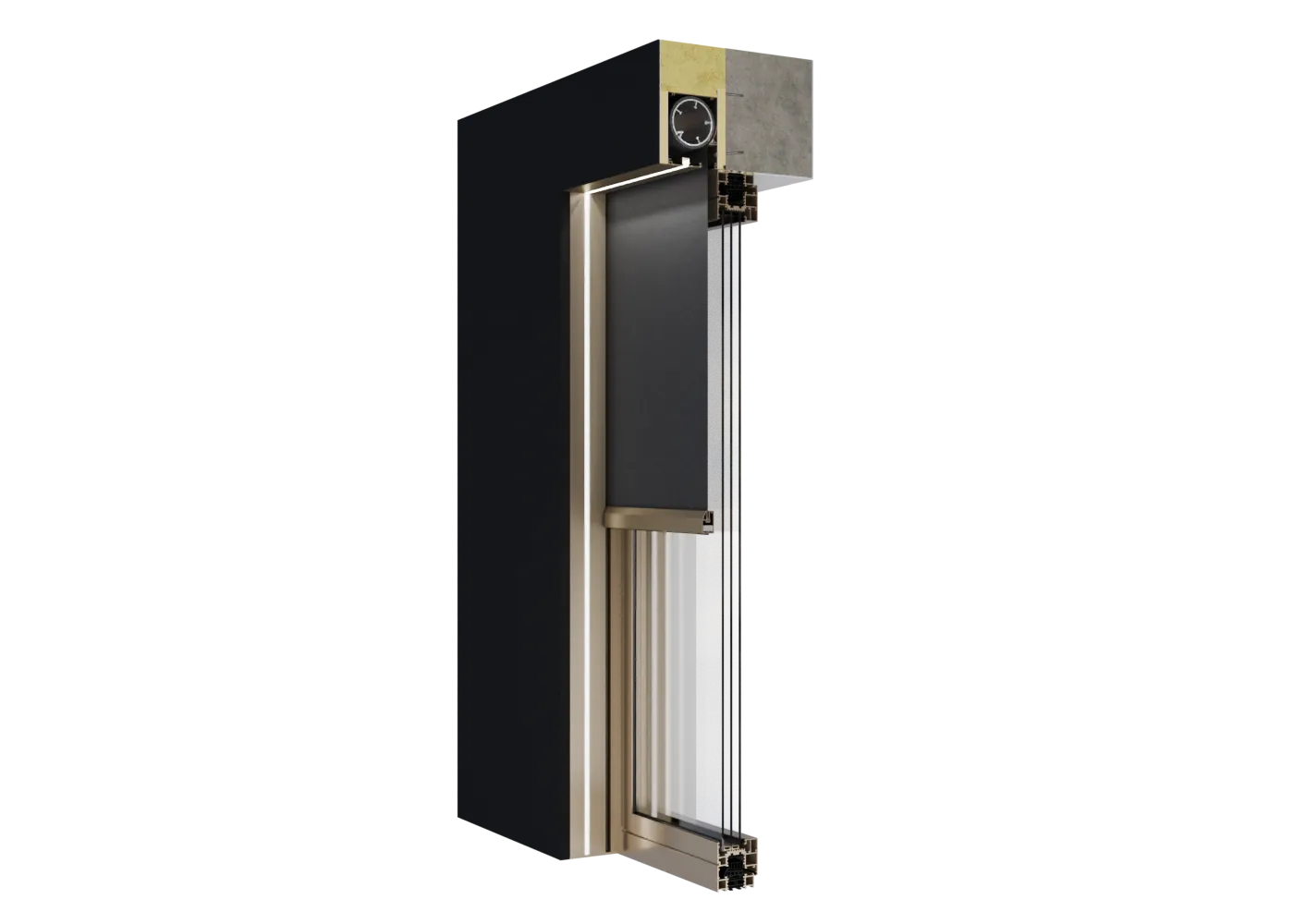

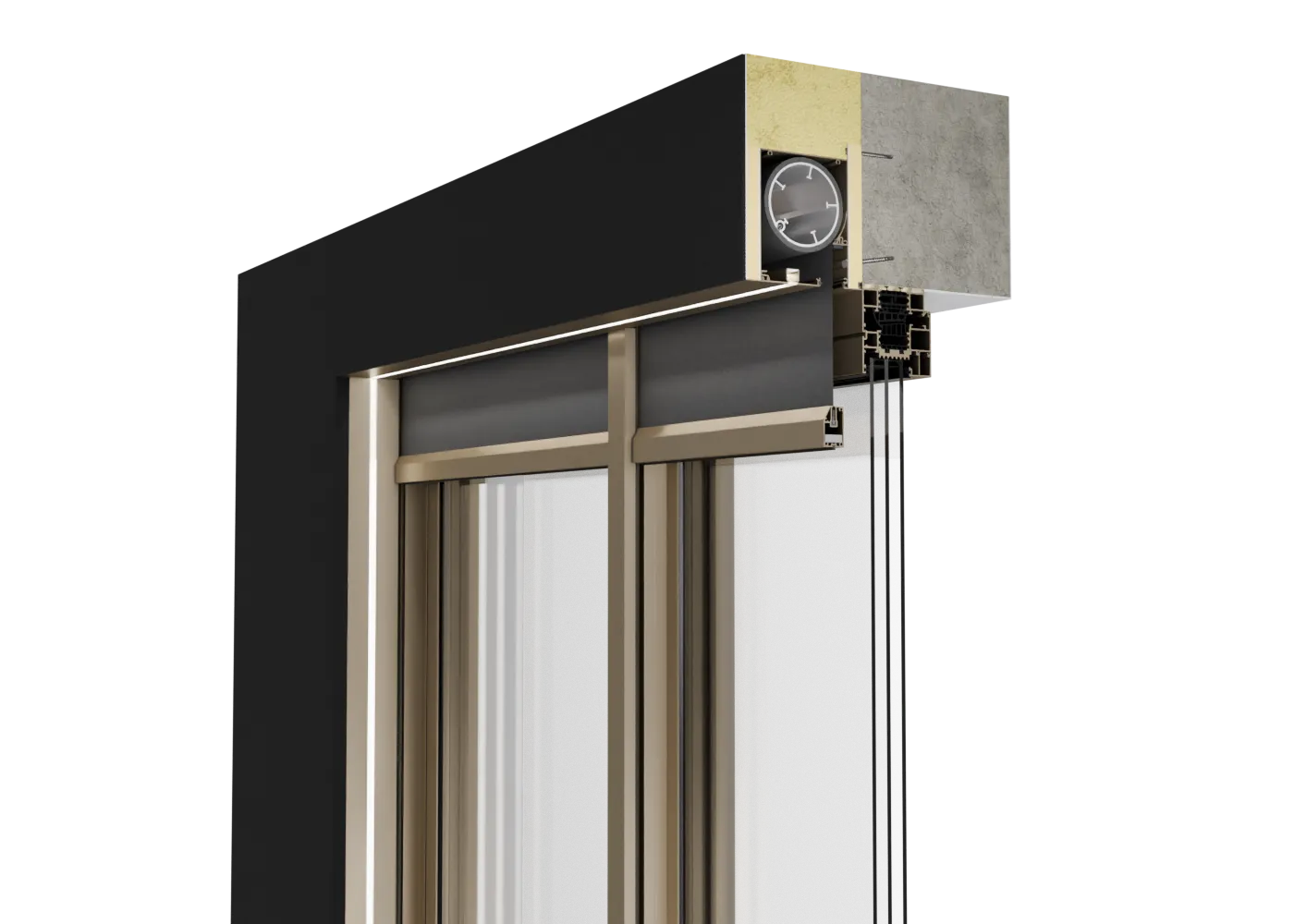

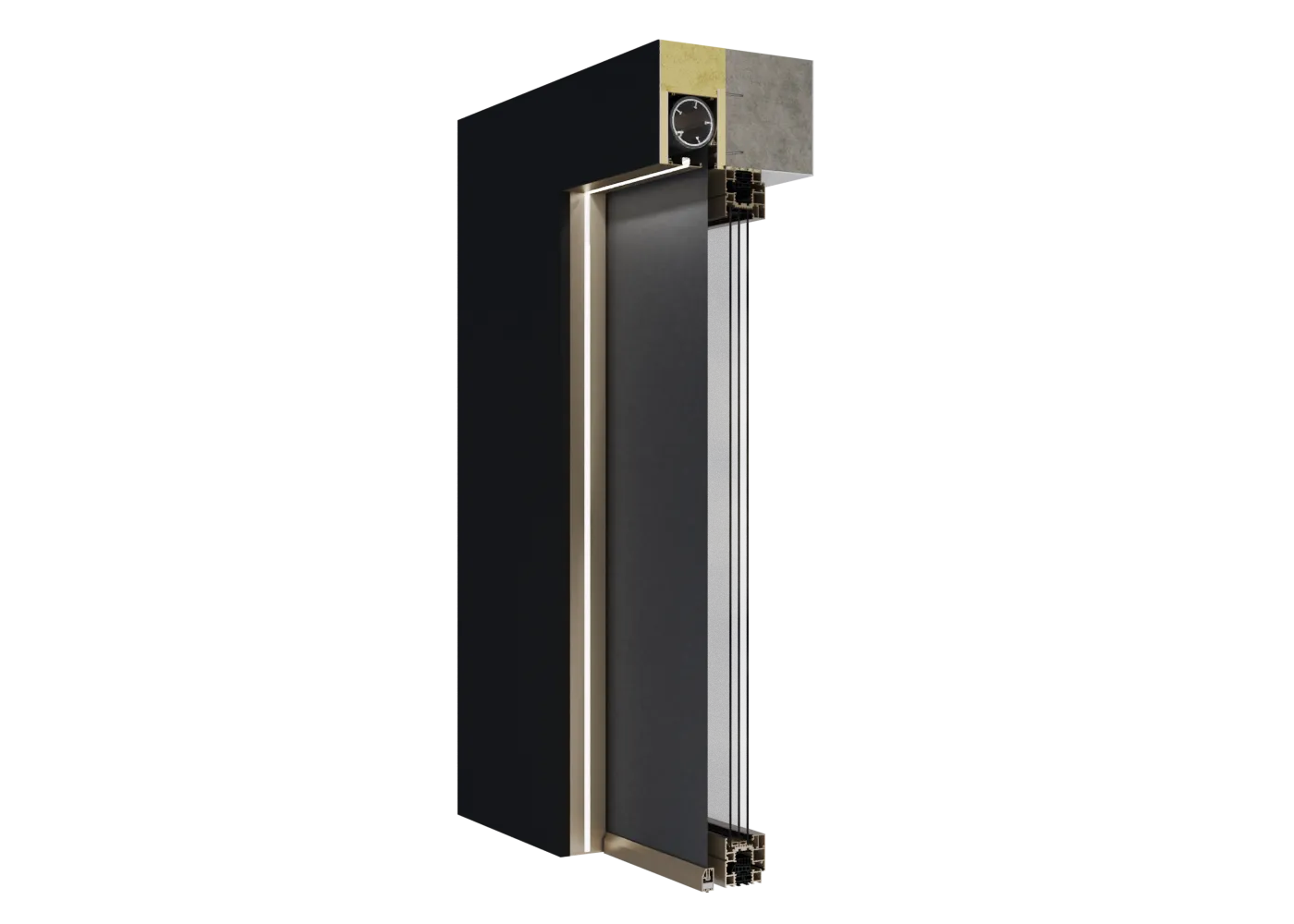

WS 130 PO3 LED
WS 130 PO3 LED SYSTEM PODTYNKOWY WS 130 PO3 LED
Rozmiar skrzynki: 130 x 160 mm
Oświetlenie LED: zintegrowane w skrzynce liniowe oświetlenie LED
Maksymalne wymiary systemu: 7000 x 3400 mm [23,88 m²] lub 5400 x 6000 mm [32,40 m²]
Średnica rury: ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Ocieplenie: tył skrzynki ocieplony płytą PIR o grubości 20 mm
Listwa dolna: LD-2 (chowa się całkowicie w skrzynce)

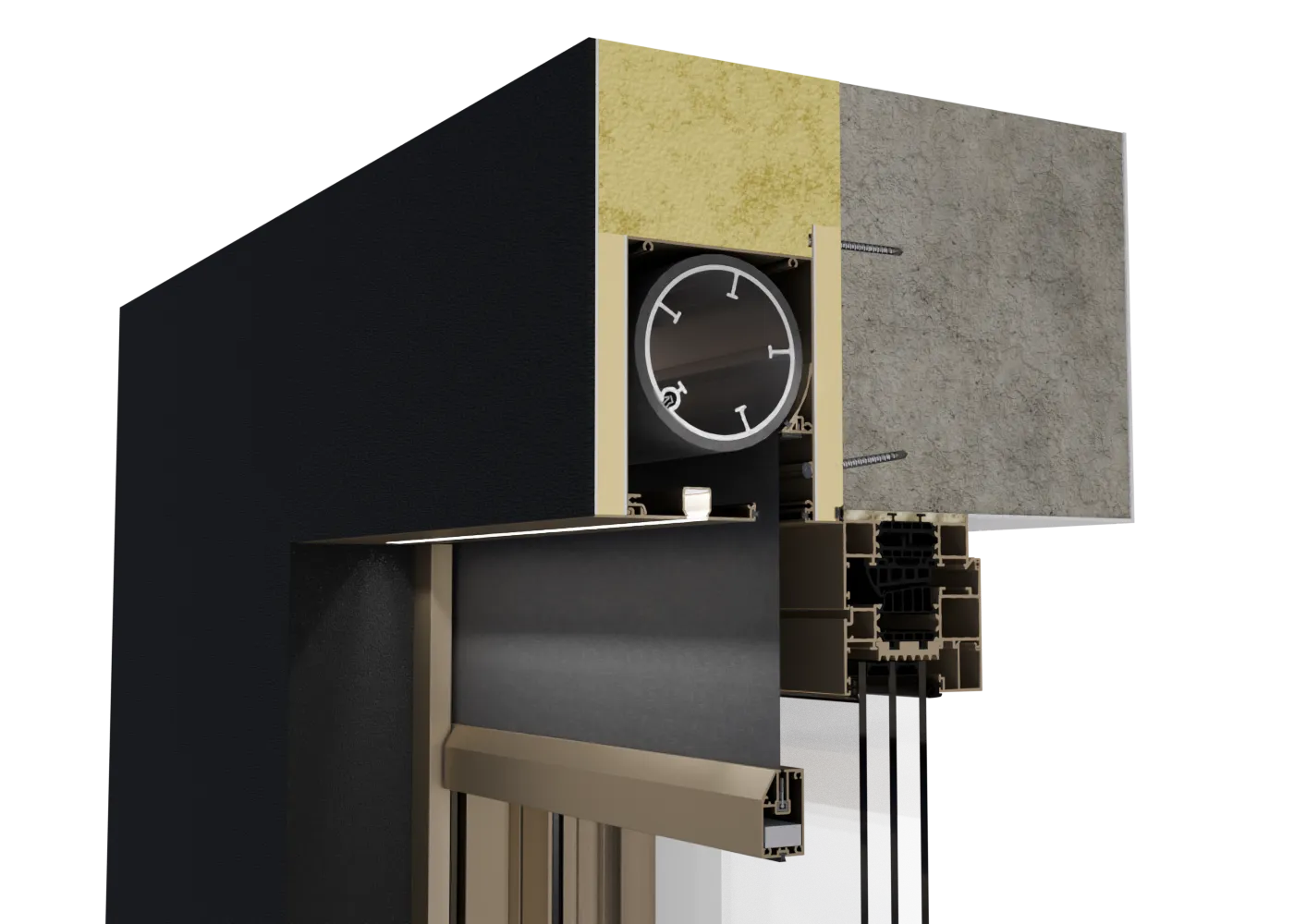

PRZYKŁADOWE PRZEKROJE SYSTEMU
DOSTĘPNE PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AZ1
PROWADNICA PODWÓJNA ZIP: A2
PROWADNICA POJEDYNCZA ZIP: P1
PROWADNICA PODWÓJNA ZIP: P2
PROWADNICA POJEDYNCZA ZIP: P3
PROWADNICA POJEDYNCZA ZIP: P4
PROWADNICA POJEDYNCZA ZIP: Z2
PROWADNICA POJEDYNCZA ZIP: Z5
LINKA STALOWA
ROLETA WOLNOWISZĄCA
LISTWY DOLNE
LISTWA DOLNA LD-2
SYSTEM CLICK PROWADNIC PODTYNKOWYCH
System CLICK to nowoczesne rozwiązanie stosowane w prowadnicach podtynkowych 40 x 70 mm oraz 40 x 130 mm, które zapewnia szybki, beznarzędziowy montaż oraz solidne połączenie elementów. Dzięki innowacyjnemu mechanizmowi zatrzaskowemu, montaż prowadnicy jest intuicyjny, precyzyjny i nie wymaga użycia wkrętów lub śrub, co znacząco przyspiesza proces instalacji.
Rozwiązanie to gwarantuje stabilne osadzenie prowadnicy, eliminując ryzyko luzów czy nierówności. Dodatkowo zapewnia estetyczne wykończenie, idealnie komponując się ze skrzynką podtynkową.
WYPROFILOWANE MIEJSCA MONTAŻOWE
Skrzynka podtynkowa została zaprojektowana z myślą o solidnym i precyzyjnym montażu, dlatego w jej wewnętrznej części znajduje się wyprofilowana ścianka montażowa przeznaczona do mocowania na wkręty.
Dzięki temu rozwiązaniu możliwe jest bezpośrednie podejście do miejsca montażu oraz pewne i stabilne przykręcenie skrzynki w jej dolnej części. Zapewnia to solidne dociśnięcie skrzynki do ramy okiennej, eliminując ryzyko luzów i zapewniając trwałość całej konstrukcji.
Wyprofilowane miejsca montażowe to ułatwienie dla instalatorów oraz gwarancja solidnego osadzenia systemu roletowego, co przekłada się na jego niezawodność.
OŚWIETLENIE LED W SKRZYNCE
Skrzynka podtynkowa 130mm x 160mm została zaprojektowana z opcją integracji oświetlenia LED COB w klapie rewizyjnej, co pozwala na subtelne i efektowne doświetlenie przestrzeni pod roletą.
Oświetlenie LED COB w klapie rewizyjnej to nie tylko nowoczesny akcent wizualny, ale również praktyczne rozwiązanie, które może pełnić funkcję dekoracyjnego podświetlenia fasady, podkreślając elegancki wygląd budynku zarówno w dzień, jak i po zmroku.
GÓRNY PROFIL ZGRZEWANY Z TKANINĄ
Zastosowanie wyprofilowanego profilu montażowego zgrzewanego z górną krawędzią tkaniny to rozwiązanie, które eliminuje standardową kieszeń na wkład, upraszcza montaż i ułatwia serwis. Dzięki możliwości wpięcia i wypięcia tkaniny bez demontażu rury nawojowej, system ten zapewnia szybszą obsługę, dłuższą żywotność tkaniny oraz wyższą estetykę. Dodatkowo optymalizowana geometria profilu eliminuje problem odcisków na tkaninie, co wyróżnia to rozwiązanie na tle klasycznych systemów rolet screen ZIP.
NAJWIĘKSZE WYMIARY NA RYNKU
System podtynkowy wyróżnia się największymi dostępnymi wymiarami na rynku, co pozwala na jego zastosowanie w projektach wymagających osłon o dużych gabarytach. Dzięki zaawansowanej konstrukcji oraz zastosowaniu wytrzymałych komponentów, system ten gwarantuje stabilność i płynność działania nawet przy dużych wymiarach.
Możliwość realizacji osłon w dużych rozpiętościach sprawia, że system podtynkowy doskonale sprawdza się zarówno w budownictwie mieszkalnym, jak i komercyjnym. Dzięki precyzyjnie zaprojektowanym elementom, nawet największe osłony zachowują estetyczny wygląd, niezawodność i łatwość obsługi.
To innowacyjne rozwiązanie, które wyznacza nowe standardy w systemach osłon przeciwsłonecznych, oferując największy zakres wymiarowy na rynku i pełną integrację z nowoczesną architekturą.
SYSTEM CLICK PROWADNIC ZIP
System CLICK w prowadnicach ZIP to innowacyjne rozwiązanie umożliwiające bezwkrętowe łączenie profilu prowadzącego z profilem zamykającym. Dzięki mechanizmowi zatrzaskowemu montaż jest szybki, precyzyjny i nie wymaga wiercenia ani stosowania śrub, co eliminuje widoczne elementy mocujące i znacząco poprawia estetykę całego systemu. Rozwiązanie to ułatwia również serwis i demontaż, bez ryzyka uszkodzenia elewacji lub prowadnicy.
Rozwiązanie składa się z dwóch materiałów o różnych gęstościach – jedna zapewnia stabilne położenie w prowadnicy, natomiast drugi, bardziej elastyczny, równomiernie napina tkaninę w rolecie, co zapobiega jej falowaniu i marszczeniu.
OŚWIETLENIE LED W PROWADNICACH ZIP
Oświetlenie LED w dużych prowadnicach ZIP zostało zintegrowane wewnątrz profilu, w specjalnie zaprojektowanej przestrzeni rewizyjnej. Rozwiązanie to umożliwia równomierne podświetlenie całej wysokości tkaniny rolety, zapewniając efekt estetycznego doświetlenia wnęki lub przestrzeni użytkowej, np. pod pergolą. Oświetlenie ukryte jest za maskownicą, co gwarantuje elegancki wygląd bez widocznych źródeł światła.
PROWADNICA PODWÓJNA
Prowadnica podwójna z dystansem to specjalnie zaprojektowana prowadnica ZIP, stosowana w systemach podtynkowych, umożliwiająca montaż dwóch lub więcej rolet w jednym otworze, np. w przypadku okien HS z centralnym słupkiem.
Dzięki optymalnemu wymiarowi, prowadnica dopasowuje się do większości słupków w systemach okiennych, co zapewnia estetyczny wygląd i spójność zabudowy. Zastosowany dystans zapewnia precyzyjne dopasowanie do systemu podtynkowego.
To praktyczne i eleganckie rozwiązanie, które pozwala na funkcjonalny podział osłon przeciwsłonecznych, zachowując minimalistyczny design i wysoką jakość wykonania.
OTWORY MONTAŻWOWE
Otwory montażowe na okablowanie zostały zaprojektowane z myślą o szybkim i wygodnym prowadzeniu przewodów zasilających napędu lub oświetlenia, minimalizując konieczność dodatkowej obróbki podczas instalacji. Ich odpowiednie rozmieszczenie zapewnia bezpieczne i estetyczne ukrycie okablowania, co przekłada się na schludny wygląd systemu po zakończeniu montażu.
Otwory są przygotowane w kilku miejscach odlewanego z aluminium boku rolety, co umożliwia elastyczny wybór miejsca wyprowadzenia przewodu napędu, dostosowując instalację do indywidualnych warunków montażowych.
UNIWERSALNE MOCOWANIA NAPĘDU
Mocowanie napędu dzięki przemyślanej konstrukcji umożliwia szybki i bezproblemowy montaż oraz demontaż napędu, niezależnie od specyfiki instalacji.
System mocowania cechuje się solidnym i stabilnym osadzeniem napędu, co gwarantuje niezawodną pracę rolety. Dodatkowo mocowanie umożliwia obracanie napędu osiowo i co 60 stopni, co jest istotne w przypadku swobodnego ułożenia przewodu napędu rolety, a także wygodnego dostępu do mechanicznych pozycji krańcowych napędu.
4 ŚREDNICE RUR NAWOJOWYCH Z PROFILEM DEKOWANYM
W systemie zastosowano cztery średnice rur nawojowych:
-Ø 63 mm, Ø 78 mm, Ø 85 mm – stalowe rury nawojowe, zapewniające wysoką wytrzymałość i odporność na odkształcenia, idealne do standardowych i średnich rozmiarów rolet.
– Ø 100 mm – aluminiowa rura systemowa, wykonana ze stopu 6063 T6, przeznaczona do rolet o dużych gabarytach.
Każda z rur współpracuje ze specjalnymi profilami do tkanin, które umożliwiają jej montaż lub wymianę bez konieczności demontażu rury nawojowej z rolety. Dzięki temu serwisowanie oraz dostosowanie rolety do nowych warunków użytkowania staje się szybkie i wygodne, bez ingerencji w całą konstrukcję rolety.
STALOWE PODZIAŁY ZESTAWÓW
Stalowe podziały zestawów to wytrzymałe i precyzyjnie zaprojektowane elementy, stosowane w przypadku prowadnicy podwójnej z dystansem. Ich główną funkcją jest stabilne osadzenie oraz separacja dwóch niezależnych rolet w jednym systemie, np. w podziałach podtynkowych dla okien HS z centralnym słupkiem.
Wykonane ze stali o wysokiej wytrzymałości, podziały te zapewniają solidne mocowanie zarówno dla napędów rolet, jak i obsadek rur nawojowych. Dzięki temu rozwiązaniu cały system zachowuje stabilność, precyzję działania i trwałość, nawet w przypadku dużych gabarytów osłon.
To niezawodne rozwiązanie, które zwiększa funkcjonalność systemów ZIP, gwarantując pewność montażu i długą żywotność konstrukcji.
PRZEDNI NOŚNIK TYNKU
Zintegrowany nośnik tynku jest wyekstrudowany razem ze skrzynką systemową. W przeciwieństwie do standardowych rozwiązań dostępnych na rynku, eliminuje to konieczność oddzielnego montażu, przyspieszając instalację i poprawiając estetykę wykończenia. Nośnik o głębokości 20 mm zapewnia stabilne i trwałe podłoże pod warstwę tynku oraz ocieplenia.
KĄTOWNIK MONTAŻOWY
Zintegrowany górny kątownik montażowy wyekstrudowany jest razem ze skrzynką systemową. Dzięki temu nie ma potrzeby stosowania dodatkowych mocowań ani oddzielnych kątowników, co znacząco ułatwia i przyspiesza montaż. Kątownik posiada znacznik do nawiercania, co zapewnia precyzję podczas instalacji. Jego zastosowanie eliminuje ryzyko uszkodzenia tkaniny lub elementów rolety w trakcie montażu, gwarantując solidne i bezpieczne przymocowanie skrzynki do ściany.
ZINTEGROWANY KĄTOWNIK TYLNY
Zintegrowany kątownik tylny skrzynki został wyekstrudowany razem ze skrzynką, dzięki temu nie wymaga dodatkowego montażu ani przykręcania, co minimalizuje ryzyko uszkodzenia skrzynki i znacząco przyspiesza instalację.
Kątownik o głębokości 20 mm umożliwia ocieplenie skrzynki od tylnej strony, eliminując mostki termiczne i poprawiając efektywność energetyczną systemu. Dodatkowo wyposażony jest w innowacyjne rozwiązanie – uszczelkę gumową, która pozwala na solidne dociśnięcie skrzynki do ramy okiennej. Zapewnia to szczelny montaż, eliminując ewentualne szczeliny na ramach okiennych i podnosząc jakość wykończenia.
ZINTEGROWANY KĄTOWNIK TYLNY
Skrzynka systemu podtynkowego WIN SCREEN została wyposażona w znaczniki ułatwiające nawiercanie, co pozwala na szybkie i precyzyjne wykonanie otworów do montażu lub wyprowadzania przewodów zasilających napędów rurowych w przypadku niestandardowych realizacji.
ODLEWANE BOKI ALUMINIOWE
Odlewane boki aluminiowe zostały precyzyjnie zaprojektowane w sposób umożliwiający ich zastosowanie w różnych wariantach systemu, zapewniając stabilność, trwałość oraz pełną funkcjonalność. Boki posiadają systemowe mocowania na przewody zasilające napędu oraz dodatkowe znaczniki ułatwiające precyzyjne wykonanie otworów na wyprowadzenie przewodów zasilających napędu rolety. Boki posiadają również system CLICK do blokowania klap rewizyjnych, bez potrzeby ich nawiercania.
SZEROKA PROWADNICA PODTYNKOWA DO ZABUDOWY
Prowadnica podtynkowa o wymiarach 40 mm x 150 mm z wbudowanym dystansem 20 mm to idealne rozwiązanie do zastosowań zewnętrznych. Dzięki dopasowaniu do skrzynki podtynkowej z tylnym nośnikiem tynku i uszczelką, zapewnia estetyczny i trwały efekt końcowy, doskonale komponując się z elewacją budynku.
Dodatkowym atutem jest zatrzaskowe połączenie prowadnicy z profilem zamykającym, które eliminuje konieczność użycia wkrętów, zapewniając szybki i łatwy montaż oraz minimalistyczny wygląd.
Wnętrze prowadnicy pozwala na ukrycie okablowania, zasilaczy lub central sterujących do oświetlenia.
PROWADNICA PODTYNKOWA DO ZABUDOWY
Prowadnica podtynkowa o wymiarach 40 mm x 70 mm to funkcjonalne rozwiązanie, które zapewnia trwałość oraz estetyczne wykończenie elewacji. Dzięki wbudowanemu dystansowi 20 mm idealnie zgrywa się ze skrzynką podtynkową wyposażoną w tylny nośnik tynku i uszczelkę gumową, tworząc spójną zabudowę.
Jej zaletą jest zatrzaskowe połączenie z profilem zamykającym prowadnicy, które eliminuje konieczność stosowania wkrętów, ułatwiając montaż i podkreślając nowoczesne rozwiązania systemu.
LISTWY DOLNE
System rolet screen został wyposażony w listwy dolne obciążające tkaninę w kilku rozmiarach, dostosowanych do różnych wymagań estetycznych i technicznych. Każda z nich zapewnia stabilność tkaniny, jej odpowiednie naprężenie oraz płynną pracę rolety, a większy wariant listwy umożliwia ukrycie zgrzewu tkaniny, co przekłada się na bardziej estetyczne wykończenie.
ALUMINIOWA RURA NAWOJOWA 100 mm
Systemowa aluminiowa rura nawojowa o średnicy 100 mm to kluczowy element systemów dużogabarytowych zapewniający wysoką wytrzymałość oraz stabilność pracy systemu. Wykonana jest ze stopu aluminium 6063 T6 , oraz posiada niską strzałkę ugięcia. To kluczowy element systemów dużogabarytowych zapewniający wysoką wytrzymałość charakteryzującym się korzystnymi paramerami, m.in. niską strzałką ugięcia.
Dzięki precyzyjnemu wykonaniu rura umożliwia równomierne i płynne nawijanie tkaniny, a specjalny uskok na jej średnicy ogranicza jej odkształcanie, zapewniając estetyczny wygląd i trwałość materiału. Dodatkowo system wykorzystuje profil do wpinania tkaniny, który umożliwia jej wymianę bez konieczności demontażu rury z rolety, co znacznie ułatwia serwis i konserwację.
WKŁAD ZIP
Wkład ZIP to nowoczesne rozwiązanie stosowane w systemie zapewniające maksymalną stabilność i płynne prowadzenie tkaniny. Dzięki zastosowaniu technologii zamka ZIP, materiał jest równomiernie napięty i utrzymywany w prowadnicach na całej wysokości, co gwarantuje odporność na podmuchy wiatru oraz brak luzów na krawędziach.
Wkład składa się z dwóch materiałów o różnych gęstościach – jedna zapewnia stabilne położenie w prowadnicy, natomiast drugi, bardziej elastyczny, równomiernie napina tkaninę w rolecie, co zapobiega jej falowaniu i marszczeniu.
UKRYTA LISTWA DOLNA
W systemie adaptacyjnym zastosowano ukrytą listwę dolną, która zapewnia estetyczne i spójne wykończenie rolety. Listwy dolne dostępne są w kilku rozmiarach, w zależności od rozmiary skrzynki bądź zastosowania. Dzięki przemyślanej konstrukcji listwa całkowicie chowa się w skrzynce rolety po jej podniesieniu, co sprawia, że system prezentuje się minimalistycznie i elegancko, bez widocznych elementów dolnych.
To rozwiązanie zapewnia spójny wygląd całej instalacji, czyniąc system doskonałym wyborem dla nowoczesnych fasad i elewacji, gdzie liczy się estetyka i wysoka jakość wykonania.
PROFIL ŚLIZGOWY
Profil ślizgowy tkaniny z wbudowaną uszczelką szczotkową to element znajdujący się wewnątrz skrzynki, który odpowiada za stabilizację i prawidłowe prowadzenie tkaniny. Jego zadaniem jest utrzymanie materiału we właściwej pozycji, zapewniając płynną i bezproblemową pracę rolety.
Dzięki zastosowaniu uszczelki szczotkowej, profil minimalizuje tarcie tkaniny, co chroni ją przed uszkodzeniem i zapewnia jej dłuższą żywotność. Dodatkowo, uszczelka działa amortyzująco, redukując hałas oraz poprawiając szczelność całego systemu. To rozwiązanie gwarantuje precyzyjną i cichą pracę wpływając na komfort oraz niezawodność działania systemu osłonowego.
ZAŚLEPKI LISTEW DOLNYCH
Zaślepki listwy dolnej zostały zaprojektowane z precyzyjnie uformowanymi wpustami, które kontynuują linię kieszeni na uszczelkę szczotkową znajdującą się w samej listwie. Dzięki temu uszczelka może zostać poprowadzona przez całą szerokość rolety – od zaślepki do zaślepki – co eliminuje powstawanie szczelin przy krawędziach listwy dolnej. Rozwiązanie to zapewnia lepsze doszczelnienie rolety w pozycji zamkniętej, ograniczając przedostawanie się światła, owadów i zanieczyszczeń.

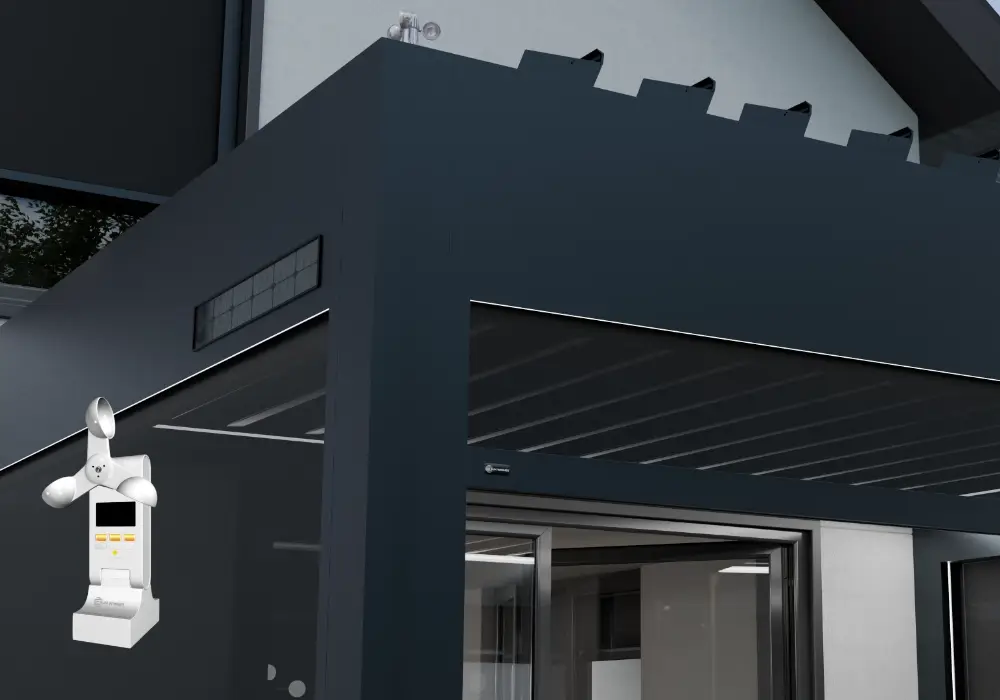

INTELIGENTNE STEROWANIE
Dzięki zastosowaniu inteligentnej centrali, istnieje możliwość sterowania pergolą, oraz dodatkowym wyposażeniem za pomocą smartfona lub tabletu z dowolnego miejsca na świecie.
MATERIAŁY PREMIUM
System WIN SCREEN został wykonany z materiałów najwyższej jakości, co gwarantuje trwałość, elegancję i długowieczność. Dzięki zastosowaniu wyselekcjonowanych profili aluminiowych, wzmocnionych komponentów oraz zaawansowanych tkanin technicznych, WIN SCREEN łączy nowoczesny design z wyjątkową funkcjonalnością.
BOGATA KOLORYSTYKA KONSTRUKCJI W STANDARDZIE
Oferujemy bogatą kolorystykę konstrukcji w standardzie! Konstrukcja jest lakierowana proszkowo w siedmiu kolorach ze standardowej palety WIN CLIMATIC S500. Istnieje również możliwość lakierowania proszkowego na dowolny kolor z palety RAL oraz w kolorach drewnopodobnych.
ZGODNOŚĆ Z NORMĄ CE
Nasz produkt spełnia wymagania normy PN-EN 1090-1 do PN-EN 1090-3, wprowadzonej przez Polski Komitet Normalizacyjny dla konstrukcji stalowych i aluminiowych, co potwierdza oznaczenie wyrobu znakiem CE.
TIGER COATINGS
Dzięki zastosowaniu duroplastycznych powłok proszkowych zyskujemy wręcz nieograniczone możliwości wykańczania powierzchni. W naszych produktach, stosujemy wyłącznie powłoki od TIGER COATINGS które zapewniają trwałość i bezkompromisową jakość wykonania.
TRWAŁA POWŁOKA LAKIERNICZA
Wszystkie produkowane przez nas konstrukcje posiadają międzynarodowy certyfikat jakości powłok lakierniczych. Produkty oznaczone symbolem QUALICOAT charakteryzują się doskonałymi właściwościami, potwierdzonymi przez akredytowane laboratoria badawcze.
WYSOKA JAKOŚĆ WYKONANIA PRODUKTÓW ORAZ PAKOWANIA
Wyspecjalizowana załoga oraz najnowocześniejszy park maszynowy pozwalają nam osiągać najwyższą jakość produkcji. Każdy produkt przed wysyłką jest dokładnie sprawdzany przez dział kontroli jakości pod kątem zgodności z zamówieniem oraz jakości wykonania. Dużą wagę przykładamy również do starannego pakowania i zabezpieczenia towaru na czas transportu. Dzięki zastosowaniu specjalnie dopasowanych kształtek styropianowych, mat powietrznych oraz wytrzymałych, grubych kartonów, możemy zapewnić, że zamówiony towar dotrze do Państwa w idealnym stanie.
WS 130 Z1
WS 130 Z1 SYSTEM ZINTEGROWANY WS 130 Z1
Rozmiar skrzynki: 130 x 175 mm
Maksymalne wymiary systemu: 7000 x 3400 mm [23,80 m²]
Średnica rury: ∅ 100 mm ALU
Listwa dolna: LD-2 (chowa się całkowicie w skrzynce)
PRZEKROJE SYSTEMU
PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AZ1
PROWADNICA POJEDYNCZA ZIP: Z2
LISTWY DOLNE
WSPORNIKI MONTAŻOWE
WS 130 Z2 LED
WS 130 Z2 LED SYSTEM INTEGRACYJNY WS 130 Z2 LED
Rozmiar skrzynki: 130 x 175 mm
Maksymalne wymiary systemu: 7000 x 3400 mm [23,80 m²]
Średnica rury: ∅ 100 mm ALU
Listwa dolna: LD-2 (chowa się całkowicie w skrzynce)
PRZEKROJE SYSTEMU
PROWADNICE
PROWADNICA POJEDYNCZA ZIP: AZ1
PROWADNICA POJEDYNCZA ZIP: Z2
PROWADNICA POJEDYNCZA ZIP: Z3
PROWADNICA POJEDYNCZA ZIP: Z4
PROWADNICA POJEDYNCZA ZIP: Z5
LISTWY DOLNE
LISTWA DOLNA LD-2
* Listwa dolna LD-2 stosowana jest w przypadku rolet o szerokości do 1200 mm i nie chowa się całkowicie w skrzynce
* Listwa dolna LD-2 stosowana jest w przypadku rolet o szerokości do 1200 mm i nie chowa się całkowicie w skrzynce
WSPORNIKI MONTAŻOWE
WIESZAK MONTAŻOWY
Wieszak pozostaje niewidoczny, zapewniając estetyczny wygląd, a montaż jest szybki i precyzyjny, bez potrzeby stosowania przymiaru ze względu na wbudowany przymiar usuwany po przykręceniu go do konstrukcji ramy pergoli.
WEWNĘTRZNE BOKI STALOWE
Ukryte wewnętrzne boki stalowe to innowacyjne rozwiązanie, które zapewnia minimalistyczny wygląd i wysoką wytrzymałość. Boki są całkowicie schowane w skrzynce, nie wystają poza jej krawędź ani klapę rewizyjną, co pozwala na pełną integrację z konstrukcją. Dzięki samonośnej budowie roleta jest stabilna, nie wymaga dodatkowych wsporników i pozwala na realizację dużych gabarytów. W przeciwieństwie do standardowych rozwiązań, gdzie boki skrzynki są widoczne, ten system gwarantuje spójny, estetyczny wygląd pergoli i ułatwiony montaż.
KOMORY MONTAŻOWE
Komory montażowe w dolnej części skrzynki rolety zintegrowanej to innowacyjne rozwiązanie, które wzmacnia konstrukcję i zwiększa jej funkcjonalność. Dzięki dwóm komorom skrzynka zyskuje dodatkową sztywność, umożliwia montaż prowadnic szkła przesuwnego, okiennic lub innych osłon . System pozwala na integrację rolety screen ZIP z innymi elementami w jednej wnęce, co nie jest możliwe w standardowych rozwiązaniach, gdzie montaż odbywa się osobno. Dodatkowo komory eliminują ryzyko przecieków i uszkodzenia tkaniny przez wkręty, zapewniając estetyczny i bezpieczny montaż.
KLAPA REWIZYJNA Z OŚWIETLENIEM LED
Klapa rewizyjna rolety zintegrowanej może zostać wyposażona w innowacyjne oświetlenie z wykorzystaniem taśmy LED FLEX, umożliwiającą efektowne podświetlenie tkaniny screen. Światło LED poprawia estetykę, zwiększa komfort wizualny i wzmacnia ochronę prywatności, redukując przejrzystość tkaniny w słabym oświetleniu. Dzięki zintegrowanej konstrukcji montaż LED odbywa się bez dodatkowych profili, a równomierne rozproszenie światła zapewnia spójny efekt. Kieszeń chroni taśmę przed uszkodzeniami i czynnikami zewnętrznymi, gwarantując trwałość i niezawodność systemu.
GÓRNY PROFIL ZGRZEWANY Z TKANINĄ
Zastosowanie wyprofilowanego profilu montażowego zgrzewanego z górną krawędzią tkaniny to rozwiązanie, które eliminuje standardową kieszeń na wkład, upraszcza montaż i ułatwia serwis. Dzięki możliwości wpięcia i wypięcia tkaniny bez demontażu rury nawojowej, system ten zapewnia szybszą obsługę, dłuższą żywotność tkaniny oraz wyższą estetykę. Dodatkowo optymalizowana geometria profilu eliminuje problem odcisków na tkaninie, co wyróżnia to rozwiązanie na tle klasycznych systemów rolet screen ZIP.
DWA RODZAJE OŚWIETLENIA LED W PROWADNICY
System rolet screen ZIP zintegrowanych może zostać wyposażony w jednolitą linię oświetlenia LED FLEX, umieszczoną zarówno w klapie rewizyjnej, jak i w dużej prowadnicy ZIP. To rozwiązanie zapewnia spójny efekt świetlny na całej wysokości i szerokości rolety, eliminując problem nierównomiernego doświetlenia tkaniny. Specjalna konstrukcja prowadnicy ZIP umożliwia estetyczną integrację LED bez dodatkowych maskownic. Oświetlenie zwiększa prywatność, redukując przejrzystość tkaniny, a taśma LED, umieszczona w dedykowanej przestrzeni, jest chroniona przed uszkodzeniami. W przeciwieństwie do standardowych rozwiązań, gdzie LED znajduje się tylko w skrzynce rolety, ten system gwarantuje równomierne oświetlenie całej tkaniny i większą funkcjonalność.
DUŻA PROWADNICA ZIP
Nowoczesna duża prowadnica ZIP 130mm x 40mm zapewnia idealne dopasowanie do skrzynki rolety screen, tworząc spójny i estetyczny wygląd systemu. Dostępna w dwóch wariantach – z oświetleniem LED lub bez – umożliwia elastyczne dopasowanie do potrzeb użytkownika. System CLICK eliminuje widoczne wkręty, przyspieszając montaż i serwis. Specjalna komora techniczna pozwala na ukrycie okablowania, instalację napędów bateryjnych i central sterujących. Ukryty zamek ZIP i jednolita maskownica zapewniają nowoczesny design, a precyzyjne połączenia profili eliminują widoczne łączenia, podkreślając wysoką jakość wykonania.
MAŁA PROWADNICA ZIP
Mała prowadnica ZIP to kompaktowe i ekonomiczne rozwiązanie zaprojektowane z myślą o estetyce i funkcjonalności. Prowadnica pozwala na szerszą zabudowę wnęki, umożliwiając integrację z systemami szkła przesuwnego, okiennic czy zasłon. Dzięki systemowi CLICK montaż odbywa się bez widocznych śrub, co zapewnia nowoczesny i spójny wygląd. Ukryty zamek ZIP i precyzyjne łączenia pod kątem 45° eliminują widoczne szczeliny, a skręcane od wewnątrz zaślepki gwarantują trwałość i stabilność. To idealne rozwiązanie dla użytkowników poszukujących minimalistycznego designu i elastycznych możliwości zabudowy.
ALUMINIOWA RURA NAWOJOWA 100 mm
Systemowa aluminiowa rura nawojowa o średnicy 100 mm to kluczowy element systemów dużogabarytowych zapewniający wysoką wytrzymałość oraz stabilność pracy systemu. Wykonana jest ze stopu aluminium 6063 T6 , oraz posiada niską strzałkę ugięcia. To kluczowy element systemów dużogabarytowych zapewniający wysoką wytrzymałość charakteryzującym się korzystnymi paramerami, m.in. niską strzałką ugięcia.
Dzięki precyzyjnemu wykonaniu rura umożliwia równomierne i płynne nawijanie tkaniny, a specjalny uskok na jej średnicy ogranicza jej odkształcanie, zapewniając estetyczny wygląd i trwałość materiału. Dodatkowo system wykorzystuje profil do wpinania tkaniny, który umożliwia jej wymianę bez konieczności demontażu rury z rolety, co znacznie ułatwia serwis i konserwację.
LISTWA DOLNA
Listwa dolna obciążająca w systemie rolet screen ZIP to innowacyjne rozwiązanie zapewniające maksymalną estetykę, trwałość i łatwość montażu. Dzięki integracji z zamkiem ZIP oraz zastosowaniu profilu PVC tkanina jest równomiernie napięta, a jej ewentualna wymiana jest znacznie prostsza. Listwa dolna jest całkowicie ukryta w skrzynce po zwinięciu tkaniny, co zwiększa funkcjonalność i poprawia wygląd całego systemu.
WKŁAD ZIP
Wkład ZIP to nowoczesne rozwiązanie stosowane w systemie zapewniające maksymalną stabilność i płynne prowadzenie tkaniny. Dzięki zastosowaniu technologii zamka ZIP, materiał jest równomiernie napięty i utrzymywany w prowadnicach na całej wysokości, co gwarantuje odporność na podmuchy wiatru oraz brak luzów na krawędziach.
Wkład składa się z dwóch materiałów o różnych gęstościach – jedna zapewnia stabilne położenie w prowadnicy, natomiast drugi, bardziej elastyczny, równomiernie napina tkaninę w rolecie, co zapobiega jej falowaniu i marszczeniu.
NAJWIĘKSZE WYMIARY NA RYNKU
System zintegrowany rolet screen ZIP został zaprojektowany z myślą o pełnej integracji z pergolami WIN CLIMATIC, gwarantując estetyczne, funkcjonalne i całkowicie zabudowane rozwiązanie bez widocznych mocowań i zakłóceń geometrycznych. Konstrukcja systemu umożliwia realizację osłon o imponujących wymiarach – maksymalna szerokość systemu wynosi 7000 mm, a maksymalna wysokość 3400 mm, co czyni go jednym z największych dostępnych rozwiązań w tej klasie.
Skrzynka, prowadnice ZIP oraz listwa dolna tworzą zwartą i jednolitą całość, a wszystkie połączenia wykonano w technologii CLICK, bez użycia wkrętów, co wpływa na estetykę, szczelność oraz uproszczenie montażu i serwisu. System pozwala na zastosowanie pionowego i poziomego oświetlenia LED w prowadnicach oraz klapie rewizyjnej, co umożliwia równomierne podświetlenie tkaniny i stworzenie wyjątkowego efektu wizualnego w połączeniu z pergolą.
PROFIL ŚLIZGOWY
Profil ślizgowy tkaniny z wbudowaną uszczelką szczotkową to element znajdujący się wewnątrz skrzynki, który odpowiada za stabilizację i prawidłowe prowadzenie tkaniny. Jego zadaniem jest utrzymanie materiału we właściwej pozycji, zapewniając płynną i bezproblemową pracę rolety.
Dzięki zastosowaniu uszczelki szczotkowej, profil minimalizuje tarcie tkaniny, co chroni ją przed uszkodzeniem i zapewnia jej dłuższą żywotność. Dodatkowo, uszczelka działa amortyzująco, redukując hałas oraz poprawiając szczelność całego systemu. To rozwiązanie gwarantuje precyzyjną i cichą pracę wpływając na komfort oraz niezawodność działania systemu osłonowego.
ZAŚLEPKI LISTEW DOLNYCH
Zaślepki listwy dolnej zostały zaprojektowane z precyzyjnie uformowanymi wpustami, które kontynuują linię kieszeni na uszczelkę szczotkową znajdującą się w samej listwie. Dzięki temu uszczelka może zostać poprowadzona przez całą szerokość rolety – od zaślepki do zaślepki – co eliminuje powstawanie szczelin przy krawędziach listwy dolnej. Rozwiązanie to zapewnia lepsze doszczelnienie rolety w pozycji zamkniętej, ograniczając przedostawanie się światła, owadów i zanieczyszczeń.
PRZESTRZEŃ TECHNICZNA DUŻYCH PROWADNIC
Duża prowadnica ZIP, stosowana w systemach adaptacyjnych rolet screen, została zaprojektowana nie tylko z myślą o prowadzeniu tkaniny z zamkiem ZIP, ale także jako element wielofunkcyjny zawierający tzw. przestrzeń techniczną. Ta przestrzeń stanowi wewnętrzną komorę roboczą prowadnicy, która może być wykorzystywana na etapie produkcji lub montażu do ukrycia dodatkowych elementów instalacyjnych, co znacząco podnosi walory użytkowe i estetyczne systemu.

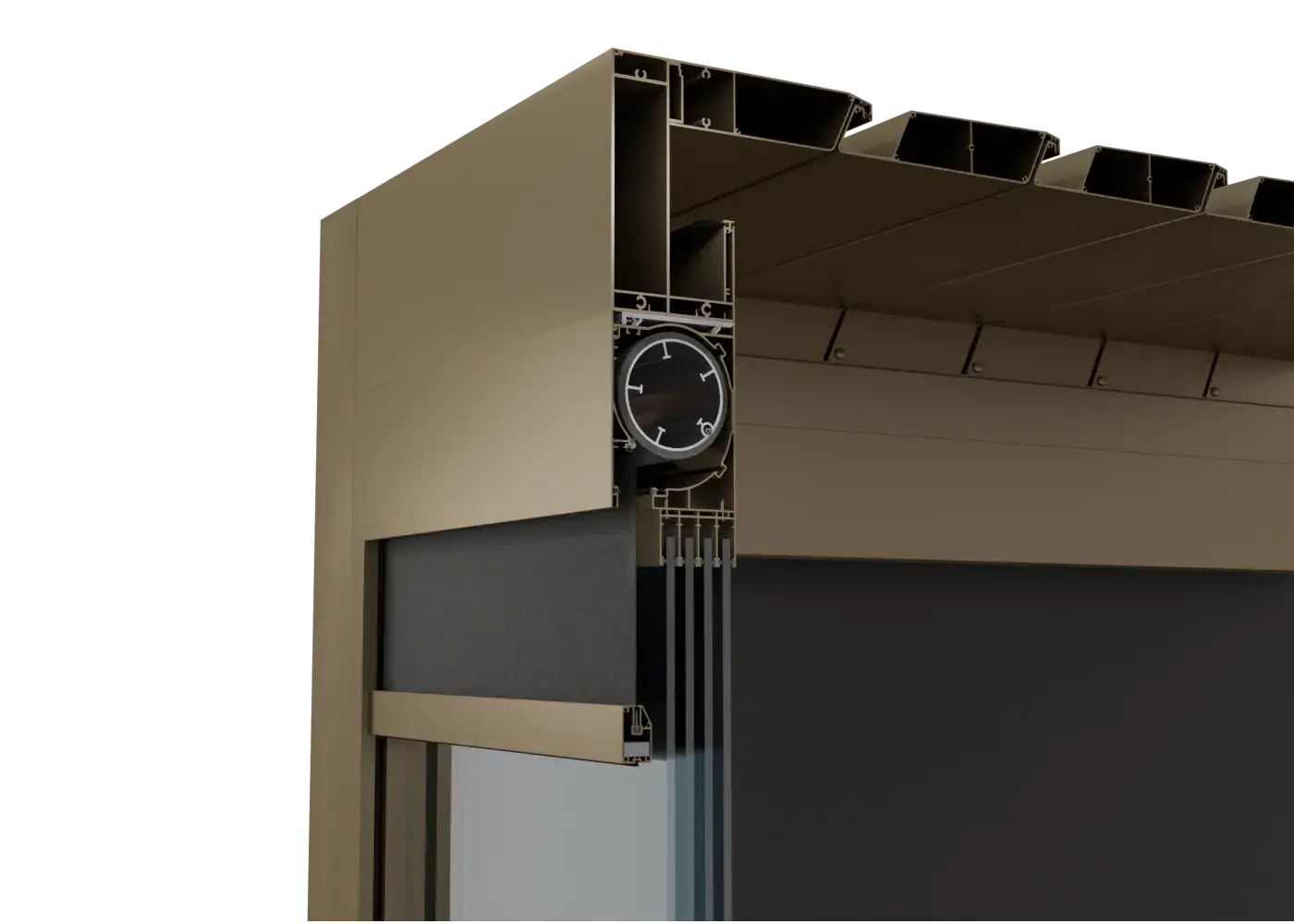

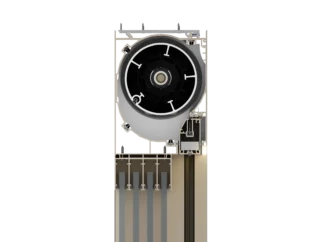

INTEGRACJA Z SYSTEMEM SZKŁA PRZESUWNEGO WIN GLASS
Skrzynka systemu zintegrowanego została zaprojektowana w sposób umożliwiający bezpieczny i stabilny montaż prowadnicy systemu szkła przesuwnego WIN GLASS bezpośrednio do jej górnej powierzchni. Specjalna konstrukcja skrzynki eliminuje ryzyko uszkodzenia tkaniny rolety lub rury nawojowej podczas montażu, zapewniając jednocześnie solidne i estetyczne połączenie dwóch systemów.

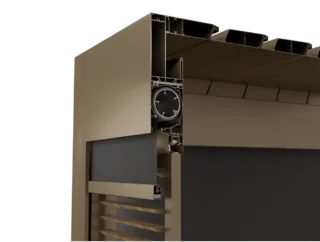

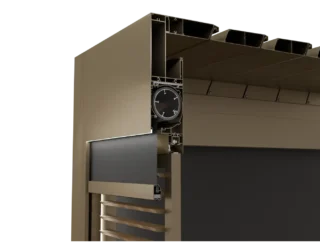

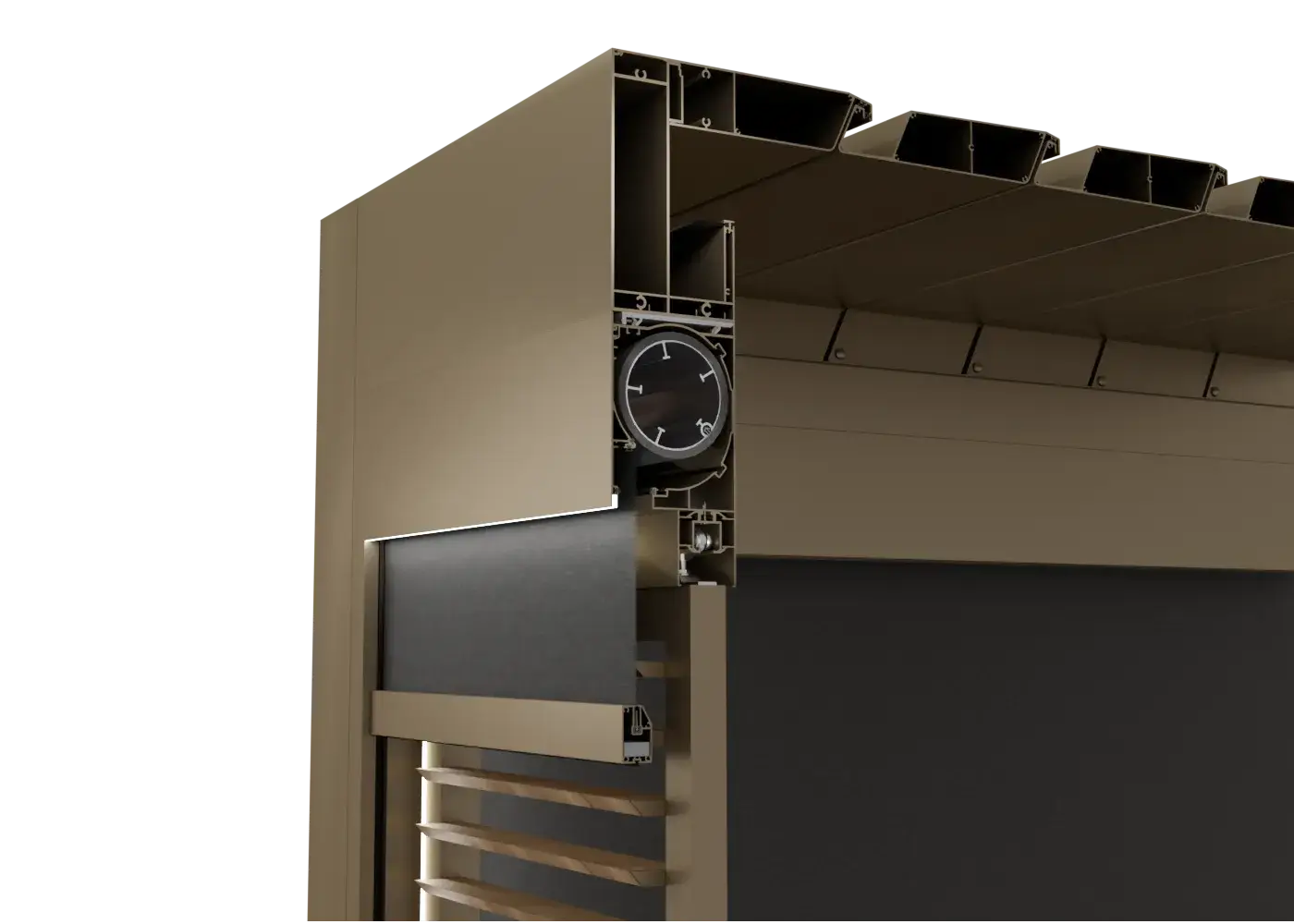

INTEGRACJA Z SYSTEMEM OKIENNIC PRZESUWNYCH WIN PANELS
Skrzynka systemu zintegrowanego została przystosowana do montażu prowadnicy górnej okiennic aluminiowych WIN PANELS bezpośrednio do jej górnej części.
Dzięki odpowiednio wzmocnionej konstrukcji możliwe jest stabilne i bezpieczne przykręcenie prowadnicy bez ryzyka uszkodzenia tkaniny rolety ani elementów mechanicznych wewnątrz skrzynki. Rozwiązanie to pozwala na estetyczne i funkcjonalne połączenie systemu rolety zintegrowanej z systemem okiennic przesuwnych, zachowując spójność konstrukcyjną i wizualną całej zabudowy.
ZAŚLEPKI LISTEW DOLNYCH
Zaślepki listwy dolnej zostały zaprojektowane z precyzyjnie uformowanymi wpustami, które kontynuują linię kieszeni na uszczelkę szczotkową znajdującą się w samej listwie. Dzięki temu uszczelka może zostać poprowadzona przez całą szerokość rolety – od zaślepki do zaślepki – co eliminuje powstawanie szczelin przy krawędziach listwy dolnej. Rozwiązanie to zapewnia lepsze doszczelnienie rolety w pozycji zamkniętej, ograniczając przedostawanie się światła, owadów i zanieczyszczeń.
INTELIGENTNE STEROWANIE
Dzięki zastosowaniu inteligentnej centrali, istnieje możliwość sterowania pergolą, oraz dodatkowym wyposażeniem za pomocą smartfona lub tabletu z dowolnego miejsca na świecie.
MATERIAŁY PREMIUM
System WIN SCREEN został wykonany z materiałów najwyższej jakości, co gwarantuje trwałość, elegancję i długowieczność. Dzięki zastosowaniu wyselekcjonowanych profili aluminiowych, wzmocnionych komponentów oraz zaawansowanych tkanin technicznych, WIN SCREEN łączy nowoczesny design z wyjątkową funkcjonalnością.
BOGATA KOLORYSTYKA KONSTRUKCJI W STANDARDZIE
Oferujemy bogatą kolorystykę konstrukcji w standardzie! Konstrukcja jest lakierowana proszkowo w siedmiu kolorach ze standardowej palety WIN CLIMATIC S500. Istnieje również możliwość lakierowania proszkowego na dowolny kolor z palety RAL oraz w kolorach drewnopodobnych.
ZGODNOŚĆ Z NORMĄ CE
Nasz produkt spełnia wymagania normy PN-EN 1090-1 do PN-EN 1090-3, wprowadzonej przez Polski Komitet Normalizacyjny dla konstrukcji stalowych i aluminiowych, co potwierdza oznaczenie wyrobu znakiem CE.
TIGER COATINGS
Dzięki zastosowaniu duroplastycznych powłok proszkowych zyskujemy wręcz nieograniczone możliwości wykańczania powierzchni. W naszych produktach, stosujemy wyłącznie powłoki od TIGER COATINGS które zapewniają trwałość i bezkompromisową jakość wykonania.
TRWAŁA POWŁOKA LAKIERNICZA
Wszystkie produkowane przez nas konstrukcje posiadają międzynarodowy certyfikat jakości powłok lakierniczych. Produkty oznaczone symbolem QUALICOAT charakteryzują się doskonałymi właściwościami, potwierdzonymi przez akredytowane laboratoria badawcze.
WYSOKA JAKOŚĆ WYKONANIA PRODUKTÓW ORAZ PAKOWANIA
Wyspecjalizowana załoga oraz najnowocześniejszy park maszynowy pozwalają nam osiągać najwyższą jakość produkcji. Każdy produkt przed wysyłką jest dokładnie sprawdzany przez dział kontroli jakości pod kątem zgodności z zamówieniem oraz jakości wykonania. Dużą wagę przykładamy również do starannego pakowania i zabezpieczenia towaru na czas transportu. Dzięki zastosowaniu specjalnie dopasowanych kształtek styropianowych, mat powietrznych oraz wytrzymałych, grubych kartonów, możemy zapewnić, że zamówiony towar dotrze do Państwa w idealnym stanie.

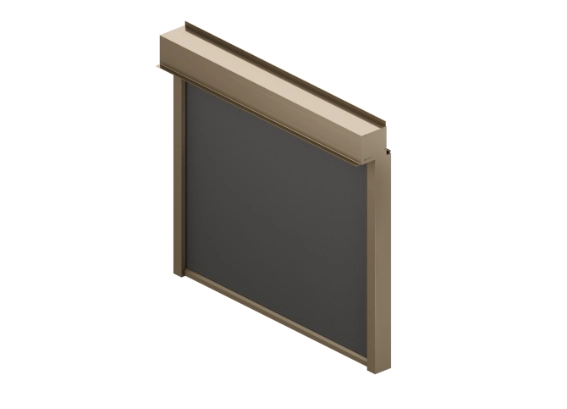

DYSTANSE
DYSTANSE Dystanse służą do montażu rolet na fasadach aluminiowych, można je również wykorzystać do odsadzenia rolety od powierzchni okna lub ściany budynku.
DYSTANS PROWADNICY WS-DP-1
DYSTANS PROWADNICY WS-DP-2
DYSTANS PROWADNICY WS-DP-3
UCHWYTY LINKI STALOWEJ
UCHWYTY LINKI STALOWEJ UCHWYT LINKI STALOWEJ - PODŁOGOWY - STAŁY
UCHWYT LINKI STALOWEJ - KĄTOWY- STAŁY
UCHWYT LINKI STALOWEJ - KĄTOWY- REGULOWANY
PROFILE UZUEPŁNIAJĄCE
PROFILE UZUEPŁNIAJĄCE Dodatkowe profile uzupełniające, pomocne przy montażach nietypowych, wymagających np. dodatkowego dystansowania lub wyrównania powierzchni montażu
PROFIL SW-ALU 30x10x2
PROFIL SW-ALU 30x30x2
PROFIL SW-ALU 40x10x2
PROFIL SW-ALU-40x40x2
PROFIL SW-ALU 100x50x3
PROFIL SW-ALU 132x52x3,5
KĄTOWNIKI
KĄTOWNIKI Kątowniki doskonale sprawdzą się np. jako maskownice
KĄTOWNIK SW-KAT 20x20x2
KĄTOWNIK SW-KAT 20x30x2
KĄTOWNIK SW-KAT 20x40x2
KĄTOWNIK SW-KAT 20x60x2
KĄTOWNIK SW-KAT 40x60x2
KOLEKCJA WIN FABRICKolekcja tkanin WIN FABRIC o współczynniku otwartości 5%.
Skład tkaniny: 42% FG (włókno szklane), 58% PCV
Grubość tkaniny: 0,78 mm
Klasyfikacja ogniowa: EN 13773:2003 – CLAAS 1 NFPA701 – FR
Powłoka antybakteryjna: ASTM E 2149
Zastosowanie: ZEWNĘTRZNE / WEWNĘTRZNE
KOLEKCJE SERGE FERRARI
KOLEKCJA TKANIN SERGE FERRARI SOLTIS 86 4%Kolekcja tkanin SERGE FERRARI o współczynniku otwartości 4%.
Skład tkaniny: 30% PES, 70% PCV
Grubość tkaniny: 0,45 mm
Klasyfikacja ogniowa: DIN 4102, Class B1, M1, B-s2, dO
Powłoka antybakteryjna: ISO- 2286-2 ISO 9001
Zastosowanie: ZEWNĘTRZNE / WEWNĘTRZNE
KOLEKCJA TKANIN SERGE FERRARI SOLTIS 7635 5%Kolekcja tkanin SERGE FERRARI o współczynniku otwartości 5%.
Skład tkaniny: 42% FG (włókno szklane), 58% PCV
Grubość tkaniny: 0,73 mm
Klasyfikacja ogniowa: B1/DIN 4102-1 M1/NF P 92-507 C-S3,D0
Powłoka antybakteryjna: BRAK
Zastosowanie: ZEWNĘTRZNE / WEWNĘTRZNE
KOLEKCJA TKANIN SERGE FERRARI SOLTIS 86 14%Kolekcja tkanin SERGE FERRARI o współczynniku otwartości 14%.
Skład tkaniny: 30% PES, 70% PCV
Grubość tkaniny: 0,45 mm
Klasyfikacja ogniowa: DIN4102, Class B1, M1, B-s2, dO
Powłoka antybakteryjna: ISO- 2286-2 IS09001
Zastosowanie: ZEWNĘTRZNE / WEWNĘTRZNE
KOLEKCJE COPACO
Skład tkaniny: 42% FG (włókno szklane), 58% PCV
Grubość tkaniny: 0,78 mm
Klasyfikacja ogniowa: B1/DIN 4102-1 M1/NF P 92-507 C-S3,D0
Powłoka antybakteryjna: BRAK
Zastosowanie: ZEWNĘTRZNE / WEWNĘTRZNE
Kolekcja tkanin COPACO SERGE 600 o współczynniku otwartości 5%.
Skład tkaniny: 42% FG (włókno szklane), 58% PCV
Grubość tkaniny: 0,74 mm
Klasyfikacja ogniowa: UNE-EN 13501- 1:2007 C-s3,d0 NF P92-503 M1 DIN 4102 B1
Powłoka antybakteryjna: BRAK
Zastosowanie: ZEWNĘTRZNE / WEWNĘTRZNE
Kolekcja tkanin COPACO SERGE BLACKOUT o współczynniku otwartości 0%.
Skład tkaniny: 33% FG (włókno szklane), 47% PCV, 20% laminat PCV
Grubość tkaniny: 0,73 mm
Klasyfikacja ogniowa: NF P92-503 M2 UNI 9177 Classe 1
Powłoka antybakteryjna: BRAK
Zastosowanie: ZEWNĘTRZNE / WEWNĘTRZNE
nAPĘD PRZEWODOWYNapędy z serii WIN CONTROL to najbardziej zaawansowane technologicznie napędy dostępne na rynku.
Przeznaczenie: SYSTEM ADAPTACYJNY, SYSTEM ZINTEGROWANY, SYSTEM PODTYNKOWY
Pozycje krańcowe: elektroniczne
Zaawansowana detekcja przeszkód działająca poprawnie w roletach SCREEN: TAK
Standardowa detekcja przeszkód: TAK
Przewód PLUG&PLAY: TAK (biały, dł. 2,5 m)
Dodatkowy opcjonalny przewód PLUG&PLAY: TAK (czarny, dł. 5 m lub 10 m)
Okres gwarancji: 5 lat
NAPĘD PRZEWODOWYNapędy z serii SOMFY
Przeznaczenie: SYSTEM ADAPTACYJNY, SYSTEM ZINTEGROWANY, SYSTEM PODTYNKOWY
Pozycje krańcowe: mechaniczne/elektroniczne
Zaawansowana detekcja przeszkód z regulacją, działająca poprawnie w roletach SCREEN: NIE
Standardowa detekcja przeszkód działająca poprawnie w roletach SCREEN: TAK (wyłącznie Maestria) / NIE (wszystkie pozostałe napędy)
Przewód PLUG&PLAY: TAK (biały, dł. 2,5 m lub 3 m)
Dodatkowy opcjonalny przewód PLUG&PLAY: TAK (czarny, dł. 5 m lub 10 m)
Dodatkowy opcjonalny przewód PLUG&PLAY: TAK (biały lub czarny, dł. 5 m lub 10 m)
Okres gwarancji: 5 lat
NAPĘD PRZEWODOWYNapędy z serii YOODA
Przeznaczenie: SYSTEM ADAPTACYJNY, SYSTEM ZINTEGROWANY, SYSTEM PODTYNKOWY
Pozycje krańcowe: mechaniczne
Zaawansowana detekcja przeszkód działająca poprawnie w roletach SCREEN: NIE
Standardowa detekcja przeszkód: NIE
Przewód PLUG&PLAY: NIE
Okres gwarancji: 5 lat
Napędy radiowe 2 kierunkowe z serii WIN CONTROL. Silniki sterowane drogą radiową z sygnałem zwrotnym z rolety.
Przeznaczenie: SYSTEM ADAPTACYJNY, SYSTEM ZINTEGROWANY, SYSTEM PODTYNKOWY
ZIGBEE 3.0: TAK
Częstotliwość: 868 Mhz
Sterowanie: przełącznik ścienny, pilot, smartfon / z sygnałem zwrotnym
Możliwość sterowania inteligentnego: TAK / z sygnałem zwrotnym
Pozycje krańcowe: elektroniczne
Zaawansowana detekcja przeszkód działająca poprawnie w roletach SCREEN: TAK
Standardowa detekcja przeszkód: TAK
Obsługa automatyki pogodowej: TAK
Przewód PLUG&PLAY: TAK (biały, dł. 3 m)
Dodatkowy przewód PLUG&PLAY: TAK (czarny, dł. 5 m lub 10 m)
Okres gwarancji: 5 lat
NAPĘD RADIOWY 2 KIERUNKOWY IONapędy radiowe 2 kierunkowe z serii SOMFY. Silniki sterowane drogą radiową z sygnałem zwrotnym z rolety.
Przeznaczenie: SYSTEM ADAPTACYJNY, SYSTEM ZINTEGROWANY, SYSTEM PODTYNKOWY
ZIGBEE 3.0: NIE
Częstotliwość: 868 Mhz
Sterowanie: przełącznik ścienny, pilot, smartfon / z sygnałem zwrotnym
Możliwość sterowania inteligentnego: TAK / z sygnałem zwrotnym
Pozycje krańcowe: elektroniczne
Zaawansowana detekcja przeszkód działająca poprawnie w roletach SCREEN: NIE
Standardowa detekcja przeszkód: TAK / NIE
Obsługa automatyki pogodowej: TAK / NIE
Przewód PLUG&PLAY: TAK (biały, dł. 3 m)
Dodatkowy przewód PLUG&PLAY: TAK (biały lub czarny, dł. 5 m lub 10 m)
Okres gwarancji: 5 lat
RADIOWE 1 KIERUNKOWE
Napędy radiowe 1 kierunkowe z serii SOMFY. Silniki sterowane drogą radiową bez sygnału zwrotnego z rolety.
Przeznaczenie: SYSTEM ADAPTACYJNY, SYSTEM ZINTEGROWANY, SYSTEM PODTYNKOWY
ZIGBEE 3.0: NIE
Częstotliwość: 433 Mhz
Sterowanie: przełącznik ścienny, pilot, smartfon / bez sygnału zwrotnego
Możliwość sterowania inteligentnego: TAK / bez sygnału zwrotnego
Pozycje krańcowe: elektroniczne
Zaawansowana detekcja przeszkód działająca poprawnie w roletach SCREEN: NIE
Standardowa detekcja przeszkód: NIE
Obsługa automatyki pogodowej: TAK
Przewód PLUG&PLAY: TAK (biały, dł. 3 m lub 5 m)
Przewód PLUG&PLAY: TAK (biały lub czarny, dł. 5 m lub 10 m)
Okres gwarancji: 5 lat
NAPĘD RADIOWY 1 KIERUNKOWYNapędy radiowe 1 kierunkowe z serii YOODA. Silniki sterowane drogą radiową bez sygnału zwrotnego z rolety.
Przeznaczenie: SYSTEM ADAPTACYJNY, SYSTEM ZINTEGROWANY, SYSTEM PODTYNKOWY
ZIGBEE 3.0: NIE
Częstotliwość: 433 Mhz
Sterowanie: przełącznik ścienny, pilot, smartfon / bez sygnału zwrotnego
Możliwość sterowania inteligentnego: TAK / bez sygnału zwrotnego
Pozycje krańcowe: mechaniczne
Zaawansowana detekcja przeszkód działająca poprawnie w roletach SCREEN: NIE
Standardowa detekcja przeszkód: NIE
Obsługa automatyki pogodowej: TAK
Przewód PLUG&PLAY: NIE
Okres gwarancji: 5 lat
SOLARNY NAPĘD RADIOWY 2 KIERUNKOWY Zestaw solarny z wbudowanym akumulatorem i panelem solarnym. Napędy sterowane drogą radiową z sygnałem zwrotnym z rolety.
Przeznaczenie: SYSTEM ADAPTACYJNY, SYSTEM ZINTEGROWANY, SYSTEM PODTYNKOWY
ZIGBEE 3.0: TAK
Częstotliwość: 868 Mhz
Sterowanie: przełącznik ścienny, pilot, smartfon / z sygnałem zwrotnym
Możliwość sterowania inteligentnego: TAK / z sygnałem zwrotnym
Pozycje krańcowe: elektroniczne
Zaawansowana detekcja przeszkód działająca poprawnie w roletach SCREEN: TAK
Standardowa detekcja przeszkód: NIE
Obsługa automatyki pogodowej: TAK
Przewód PLUG&PLAY: TAK (czarny, dł. 0,3 m)
Dodatkowy przewód PLUG&PLAY: TAK (czarny, dł. 5 m lub 10 m)
Wolny START / Wolny STOP: TAK
Wbudowana bateria w napędzie: TAK
Panel Solarny montowany na nity lub kołki montażowe: TAK
Panel Solarny montowany na taśmę 3M: TAK
Okres gwarancji: 5 lat
Zestaw solarny z wbudowanym akumulatorem i panelem solarnym. Napędy sterowane drogą radiową z sygnałem zwrotnym z rolety.
Przeznaczenie: SYSTEM ADAPTACYJNY, SYSTEM ZINTEGROWANY, SYSTEM PODTYNKOWY
ZIGBEE 3.0: NIE
Częstotliwość: 868 Mhz
Sterowanie: przełącznik ścienny, pilot, smartfon / z sygnałem zwrotnym
Możliwość sterowania inteligentnego: TAK / z sygnałem zwrotnym
Pozycje krańcowe: elektroniczne
Zaawansowana detekcja przeszkód działająca poprawnie w roletach SCREEN: NIE
Standardowa detekcja przeszkód: TAK
Obsługa automatyki pogodowej: TAK
Przewód PLUG&PLAY: TAK (czarny, dł. 0,25 m)
Dodatkowy przewód PLUG&PLAY: TAK (czarny, dł. 5 m lub 10 m)
Okres gwarancji: 5 lat
SOLARNE RADIOWE 1 KIERUNKOWE
SOLARNY NAPĘD RADIOWY 1 KIERUNKOWY RTSZestaw solarny SOMFY z akumulatorem bez obudowy i panelem solarnym. Napędy sterowane drogą radiową z sygnałem zwrotnym z rolety.
Przeznaczenie: SYSTEM ADAPTACYJNY, SYSTEM ZINTEGROWANY, SYSTEM PODTYNKOWY
ZIGBEE 3.0: NIE
Częstotliwość: 433 Mhz
Sterowanie: przełącznik ścienny, pilot, smartfon / z sygnałem zwrotnym
Możliwość sterowania inteligentnego: TAK / z sygnałem zwrotnym
Pozycje krańcowe: elektroniczne
Zaawansowana detekcja przeszkód działająca poprawnie w roletach SCREEN: NIE
Standardowa detekcja przeszkód: TAK / NIE
Obsługa automatyki pogodowej: TAK / NIE
Przewód PLUG&PLAY: NIE
Przewód standard: TAK (dł. 1 m)
Wbudowana bateria: NIE (bateria oddzielnie poza napędem)
Okres gwarancji: 5 lat
STEROWANIE BEZPRZEWODOWE
STEROWANIE BEZPRZEWODOWE WYBIERZ IDEALNE STEROWANIE ROLETAMI WIN SCREEN
Bogata oferta sterowania bezprzewodowego roletami WIN SCREEN.
Do wybory przełączniki ścienne oraz piloty w różnych kolorach i wariantach.
STEROWANIE WIN CONTROL
STEROWANIE SOMFY
STEROWANIE YOODA
sterowanie INTELIGENTNE
sterowanie INTELIGENTNE Centrala WI-FI – dlaczego warto?
Inteligentna Centralka z wbudowanym interfejsem Wi-Fi do sterowania centralami za pomocą telefonu lub tabletu poprzez aplikacje i daje możliwość sterowania zdalnego poprzez Internet.
Oferuje proste tworzenie scenariuszy i programowanie timera tygodniowego. Centrala Wi-Fi umożliwia podłączenie oraz sterowanie urządzeniami za pomocą kilku smartfonów lub tabletów jednocześnie, a także daje użytkownikowi możliwość sterowania głosowego za pomocą Google Home lub Amazon Assistant.
Inteligentna centrala WIN CONTROL z ZIGBEE 3.0
Najnowszy standard komunikacji bezprzewodowej opracowany z myślą o urządzeniach inteligentnego domu, automatyki budynkowej i przemysłowej. Zapewnia niezawodną i bezpieczną komunikację pomiędzy różnymi urządzeniami.
STEROWANIE PRZEWODOWE
STEROWANIE PRZEWODOWE WYBIERZ IDEALNE STEROWANIE ROLETAMI WIN SCREEN
Bogata oferta sterowania przewodowego roletami WIN SCREEN.
Do wybory przełączniki ścienne, centrale sterujące i programatory czasowe w różnych kolorach i wariantach.
STEROWANIE SOMFY
STEROWANIE YOODA

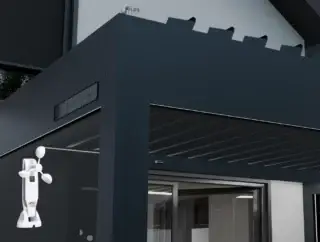

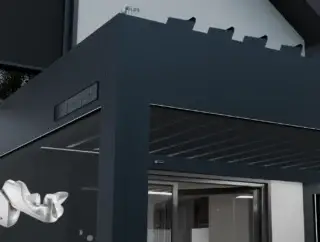

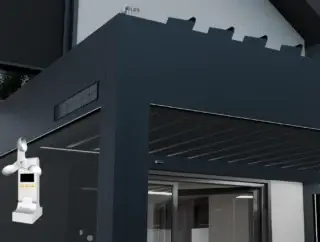

Czujniki słoneczno-wiatrowe i słoneczne odgrywają kluczową rolę w automatyzacji oraz ochronie rolet zewnętrznych WIN SCREEN ZIP i pergoli. Ich głównym zadaniem jest monitorowanie warunków atmosferycznych i automatyczne sterowanie osłonami w celu zabezpieczenia budynku i wyposażenia, zwiększenia komfortu użytkownika oraz poprawy efektywności energetycznej.
Czujniki mogą być montowane w różnych miejscach, takich jak elewacja, dach budynku, a także bezpośrednio na pergolach lub innych zadaszeniach tarasowych, w zależności od potrzeb i układu przestrzennego.
Czujnik słoneczny automatycznie opuszcza rolety przy silnym nasłonecznieniu oraz podnosi je, gdy poziom światła słonecznego jest niski.
Czujnik słoneczno-wiatrowy działa w podobny sposób, ale dodatkowo reaguje na podmuchy wiatru. W przypadku silnego wiatru automatycznie podnosi rolety, chroniąc je przed uszkodzeniem. Takie rozwiązanie znacząco wydłuża żywotność napędu oraz tkaniny.
Ze względów bezpieczeństwa czujnik wiatru ma zawsze pierwszeństwo przed czujnikiem nasłonecznienia, co oznacza, że przy silnym wietrze roleta zostanie podniesiona niezależnie od nasłonecznienia.
Czujniki bezprzewodowe nie wymagają prowadzenia przewodu pomiędzy czujnikiem a roletą, ponieważ komunikacja odbywa się drogą radiową. To znacznie ułatwia montaż i zapewnia większą elastyczność instalacji.
W przypadku czujników solarnych nie ma konieczności podłączania ich do stałego zasilania. Są one wyposażone w panel solarny, który na bieżąco doładowuje akumulator / baterię. Dzięki temu czujnik działa niezależnie energetycznie i praktycznie bezobsługowo.
OCHRONA PRZED SŁOŃCEM I WIATREM
Czujniki słoneczno-wiatrowe i słoneczne pełnią bardzo istotną rolę w automatyzacji i ochronie rolet zewnętrznych (oraz markiz i pergoli). Ich zadaniem jest monitorowanie warunków atmosferycznych i automatyczne sterowanie roletami w celu ochrony budynku i sprzętu, zwiększania komfortu użytkownika oraz poprawa efektywności energetycznej.
Czujnik słoneczno-wiatrowy podobnie jak czujnik słońca, automatycznie opuszcza i podnosi rolety w zależności od poziomu nasłonecznienia, a dodatkowo chroni roletę przed silnymi podmuchami wiatru. Wykrywając silny wiatr podnosi roletę, chroniąc ją przed zniszczeniem. Takie rozwiązanie znacząco przedłuża żywotność napędu oraz tkaniny.
Ze względów bezpieczeństwa, czujnik wiatru jest zawsze nadrzędny nad czujnikiem nasłonecznienia.
Czujniki można montować na elewacji, bądź dachu budynku.
OCHRONA PRZED SŁOŃCEM I WIATREM
Czujniki słoneczno-wiatrowe i słoneczne pełnią bardzo istotną rolę w automatyzacji i ochronie rolet zewnętrznych (oraz markiz i pergoli). Ich zadaniem jest monitorowanie warunków atmosferycznych i automatyczne sterowanie roletami w celu ochrony budynku i sprzętu, zwiększania komfortu użytkownika oraz poprawa efektywności energetycznej.
Czujnik słoneczno-wiatrowy podobnie jak czujnik słońca, automatycznie opuszcza i podnosi rolety w zależności od poziomu nasłonecznienia, a dodatkowo chroni roletę przed silnymi podmuchami wiatru. Wykrywając silny wiatr podnosi roletę, chroniąc ją przed zniszczeniem. Takie rozwiązanie znacząco przedłuża żywotność napędu oraz tkaniny.
Ze względów bezpieczeństwa, czujnik wiatru jest zawsze nadrzędny nad czujnikiem nasłonecznienia.
Czujniki można montować na elewacji, bądź dachu budynku.
Wysyłając wiadomość wyrażasz zgodę na przetwarzanie Twoich danych osobowych niezbędnych do kontaktu zwrotnego, zgodnie z Ustawą o ochronie danych osobowych. Podanie danych jest dobrowolne, jednak niezbędne do przetworzenia zapytania. Zostałem poinformowany, iż mam prawo dostępu do swoich danych, sprostowania, usunięcia lub żądania zaprzestania przetwarzania. Wycofanie zgody nie wpływa na zgodność z prawem przetwarzania, którego dokonano na podstawie zgody przed jej wycofaniem. Administratorem danych osobowych jest firma SUN WINNER GROUP
