Système moderne de volets roulants extérieurs ZIP WIN SCREEN
Les volets roulants extérieurs WIN SCREEN de SUN WINNER sont une innovation qui révolutionne le marché mondial des produits de protection solaire.
WIN SCREEN est un système de volets roulants extérieurs exclusif, novateur et le plus avancé au monde, entièrement conçu et fabriqué en Pologne.
Les solutions qu’il intègre sont inexistantes dans les systèmes concurrents, rendant notre produit inégalé dans le secteur de la protection solaire.
Nous proposons les plus grandes dimensions en Europe des volets WIN SCREEN, avec des dimensions maximales:
7000 mm x 3400 mm (23,8 m²)
5400 mm x 6000 mm (32,4 m²)
SYSTÈME DE SCREEN WIN ZIP
Les volets roulants extérieurs WIN SCREEN ZIP sont des protections solaires avancées, le plus souvent installées à l’extérieur des bâtiments. Ces volets se distinguent par l’utilisation d’une toile technique spécialisée au lieu d’un tablier traditionnel. La toile des volets est résistante, durable face aux conditions atmosphériques et remplit parfaitement une fonction à la fois protectrice et décorative.
FONCTIONNALITÉ
Les volets de type WIN SCREEN offrent une protection efficace contre le rayonnement solaire, tout en permettant de contrôler la quantité de lumière entrant dans la pièce. Grâce à l’utilisation de toiles avec différents degrés d’ouverture, par exemple 1 %, 4 %, 5 % ou 14 %, la visibilité vers l’extérieur est préservée, ce qui permet de garder un contact avec l’environnement tout en limitant la vue vers l’intérieur du bâtiment. Les toiles de la série blackout assurent une intimité totale ainsi qu’un obscurcissement à 100 % de l’intérieur, tandis que l’utilisation de fenêtres en film CRISTAL est parfaitement adaptée aux espaces nécessitant un fort apport en lumière naturelle.
Le système de volets WIN SCREEN améliore également l’efficacité énergétique, en réduisant la surchauffe des pièces en été et en limitant les pertes de chaleur en hiver. Les volets WIN SCREEN protègent aussi contre le vent, la pluie et d’autres facteurs climatiques, tout en augmentant le confort acoustique grâce à l’atténuation des bruits extérieurs. Notre système innovant de soudure des toiles ainsi que le verrou ZIP perfectionné permettent à nos volets de résister même aux vents les plus forts, tandis que l’automatisation climatique optionnelle garantit la sécurité de l’ensemble du système.
CONSTRUCTION ET FONCTIONNEMENT
L’élément clé du volet WIN SCREEN est la toile technique, fabriquée à partir de fibres en polyester ou en fibre de verre, revêtues d’un enduit PVC. La toile est guidée dans des coulisses latérales, ce qui garantit sa stabilité même en cas de vents forts. Dans les systèmes de type ZIP, un verrou spécial est intégré à la toile pour éviter que le matériau ne sorte des coulisses. Le mécanisme d’enroulement de la toile s’effectue par son enroulement autour d’un axe placé à l’intérieur du caisson. Les volets WIN SCREEN sont actionnés par un moteur électrique, permettant un contrôle à distance ou une intégration à un système de maison intelligente.
APPLICATION
Les volets WIN SCREEN conviennent parfaitement aussi bien aux bâtiments résidentiels qu’aux bâtiments commerciaux. Grâce à leur design moderne et à la large gamme de coloris des toiles, ils représentent une solution à la fois esthétique et fonctionnelle. Ils peuvent être installés sur la façade, dans les embrasures de fenêtres ou en version autoportante, s’adaptant ainsi aux besoins de l’utilisateur.
AVANTAGES DU SYSTÈME
RÉDUCTION DES COÛTS DE CLIMATISATION ET DE CHAUFFAGE DU BÂTIMENT

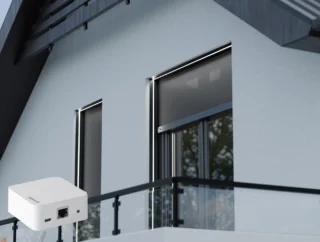

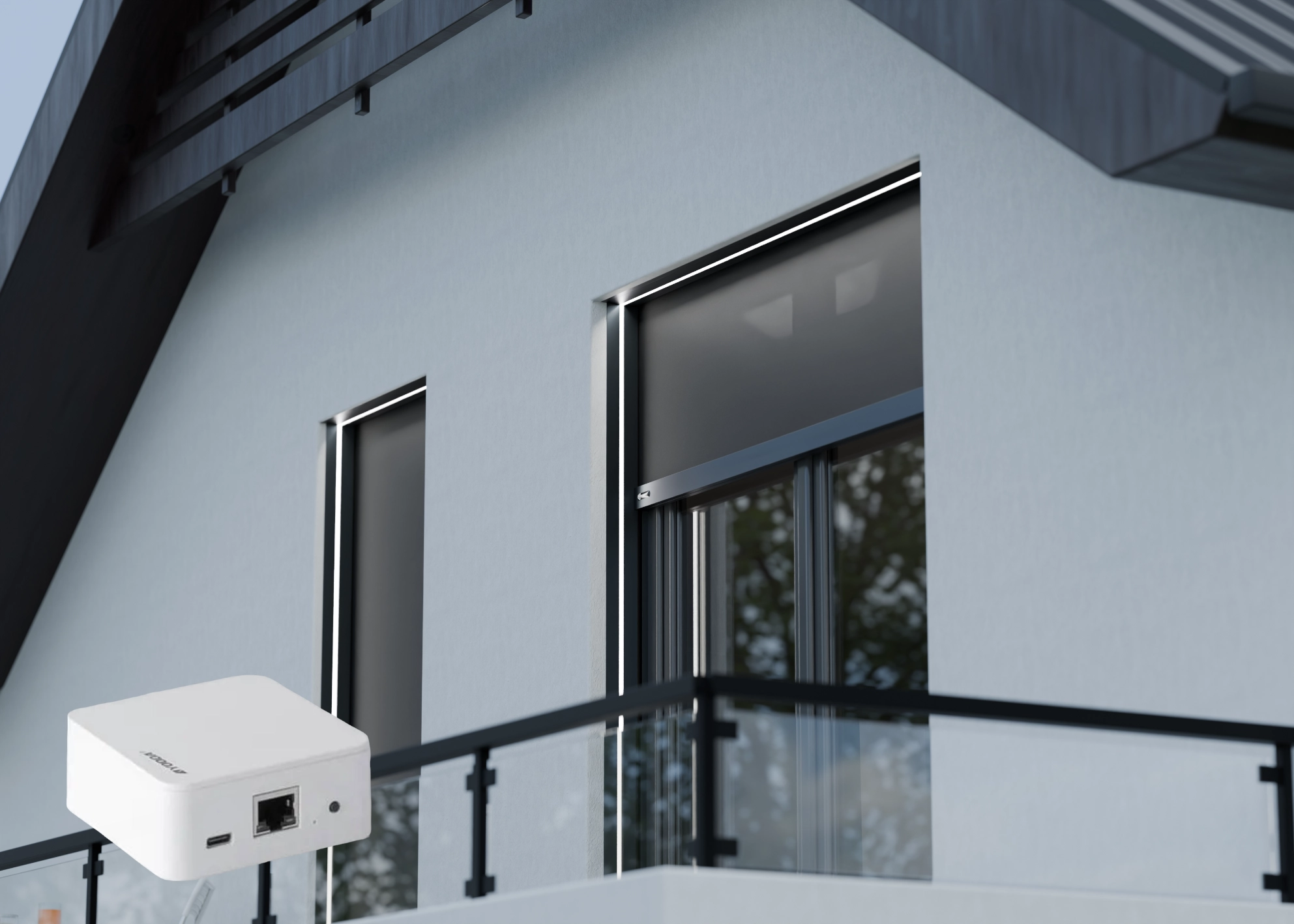

AUTOMATISATION ET INTÉGRATION AUX SYSTÈMES DE MAISON INTELLIGENTE
PROPRIÉTÉS DE PROTECTION SOLAIRE

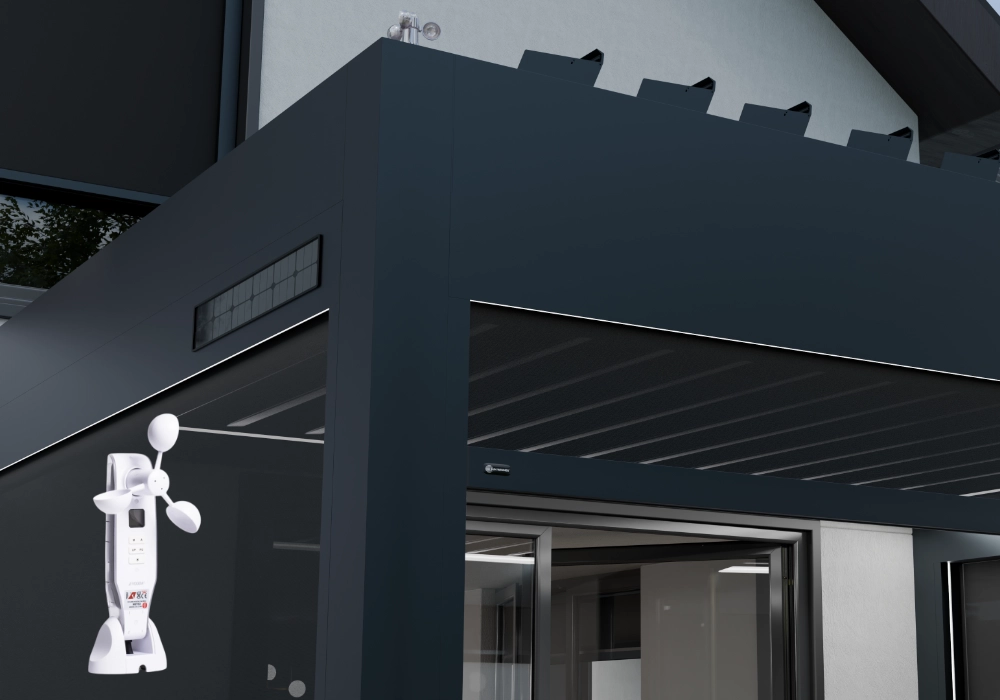

PROTECTION CONTRE LES VENTS FORTS
PROTECTION CONTRE LES INSECTES
PROPRIÉTÉS VISUELLES DES TOILES
GRANDES DIMENSIONS AVEC DES TAILLES RÉDUITES DU SYSTÈME
LARGE CHOIX DE TOILES SCREEN ET DE COLORIS DES ACCESSOIRES DE VOLETS
DESIGN MODERNE ET MINIMALISTE
WS 95 A1 SLIM - AVEC CROCHET
WS 95 A1 SLIM - AVEC CROCHET SYSTÈME ADAPTATIF WS 95 A1 SLIM, AVEC CROCHET
Dimensions du caisson : 95 x 95 mm
Dimensions maximales du système : 3600 x 3300 mm \[11,88 m²]
Diamètre du tube : ∅ 63 mm
Lames finales : LD-1 (ne s’escamote pas complètement dans le caisson), LD-2 (ne s’escamote pas complètement dans le caisson)
ATTENTION : Pour les volets d’une largeur allant jusqu’à 1200 mm, on utilise la lame finale lestée LD-2, qui ne s’escamote pas complètement dans le caisson.

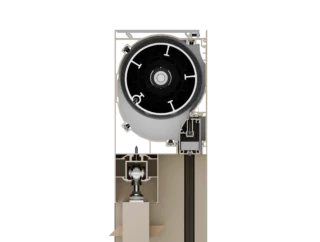

EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AS-1 SLIM
LAMES FINALES
LAME FINALE LD-1
LAME FINALE LD-2
*La lame finale LD-2 est utilisée pour les volets d’une largeur allant jusqu’à 1200 mm et ne s’escamote pas complètement dans le caisson.
SUPPORTS DE MONTAGE
WS 95 A2 - AVEC CROCHET
WS 95 A2 - AVEC CROCHET SYSTÈME ADAPTATIF WS 95 A2, AVEC CROCHET
Dimensions du caisson : 95 x 95 mm
Dimensions maximales du système : 3600 x 3300 mm \[11,88 m²]
Diamètre du tube : ∅ 63 mm
Lames finales : LD-1 (ne s’escamote pas complètement dans le caisson), LD-2 (ne s’escamote pas complètement dans le caisson)
ATTENTION : Pour les volets d’une largeur allant jusqu’à 1200 mm, on utilise la lame finale lestée LD-2, qui ne s’escamote pas complètement dans le caisson.
EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AZ1
COULISSE DOUBLE ZIP: A2
COULISSE SIMPLE ZIP: P1
COULISSE DOUBLE ZIP: P2

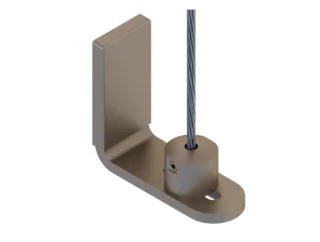

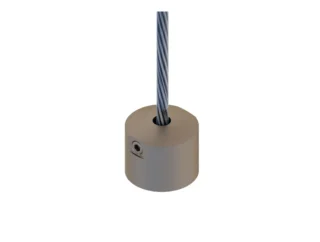

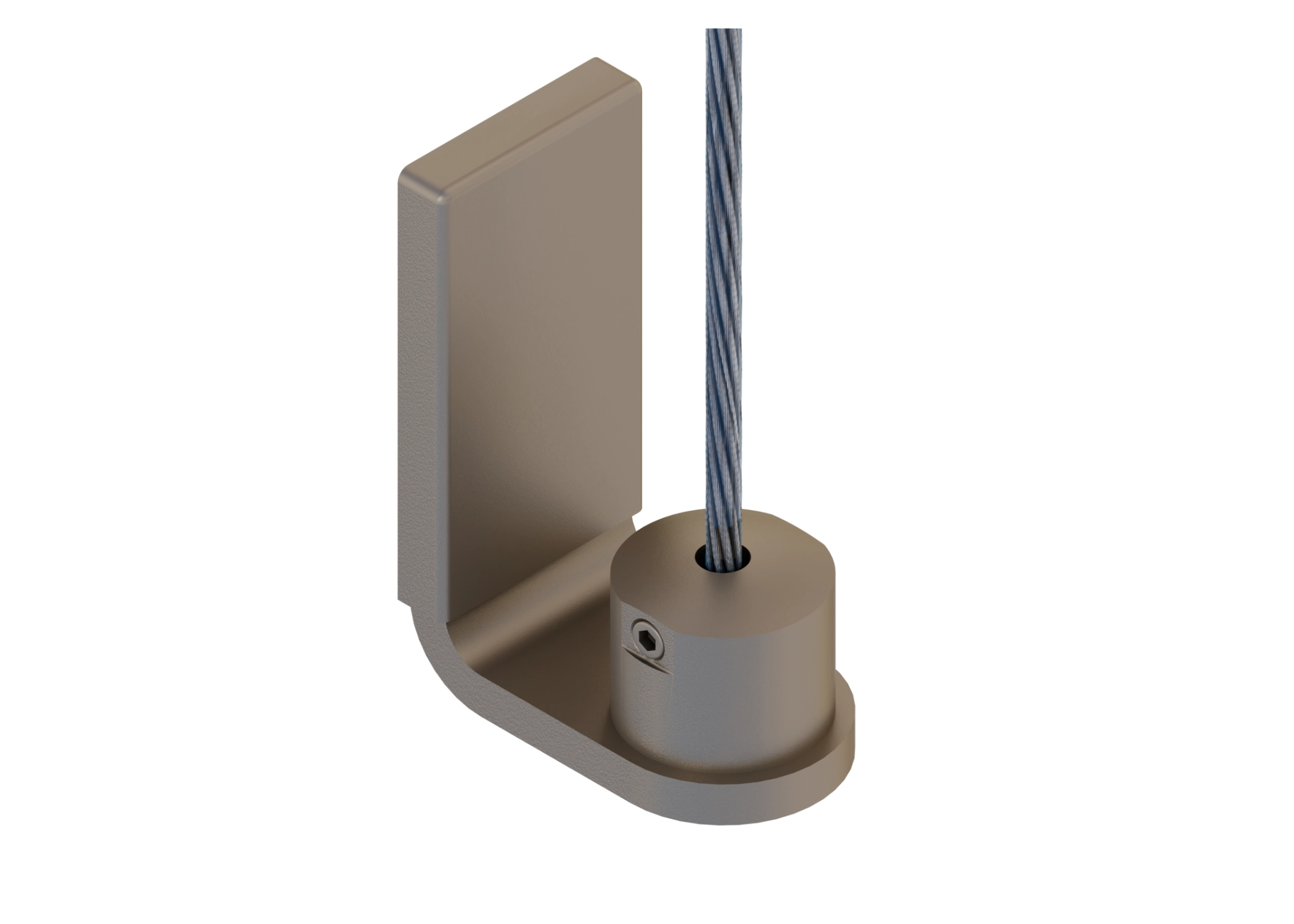

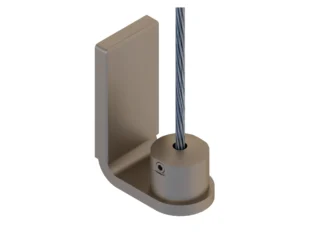

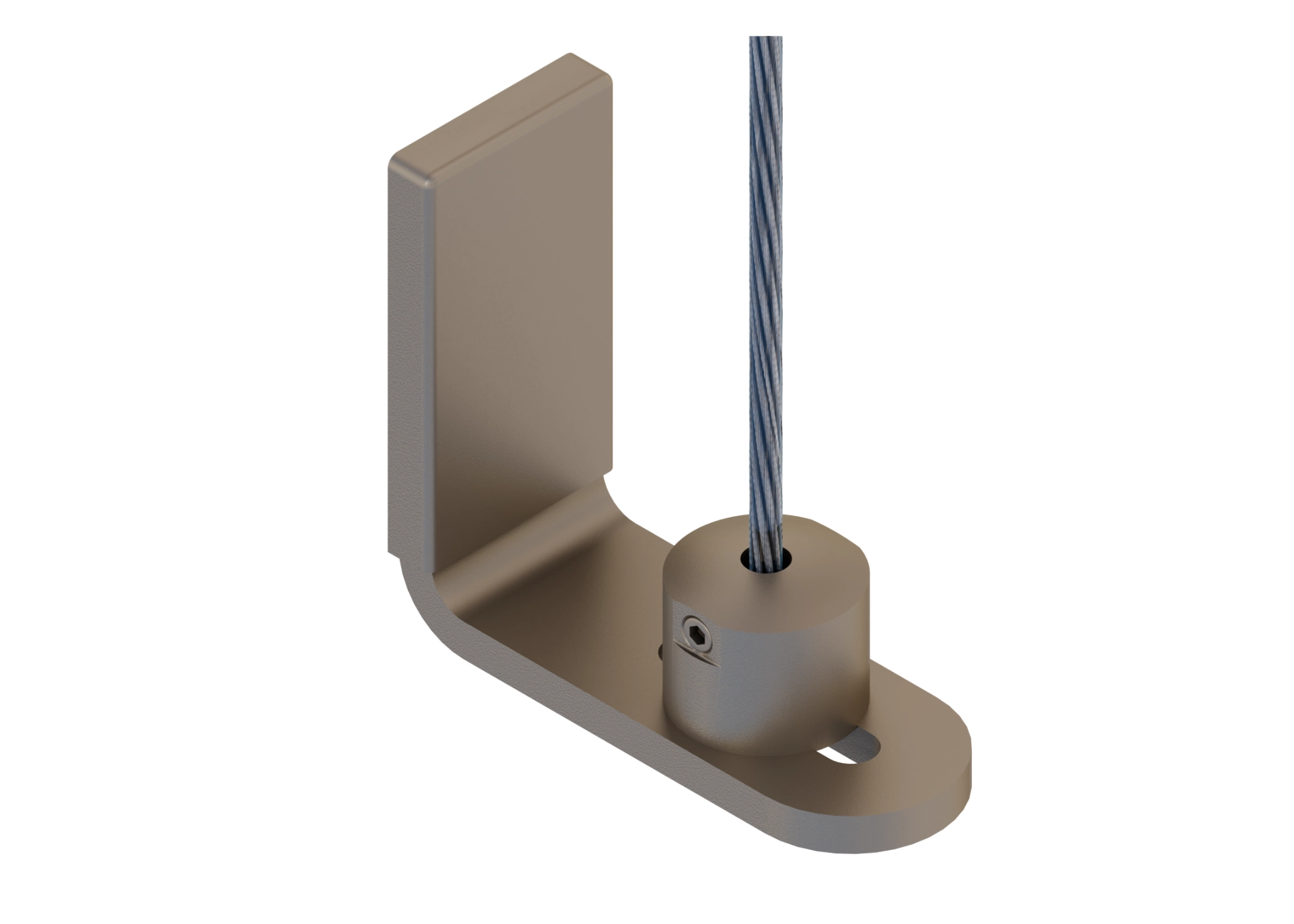

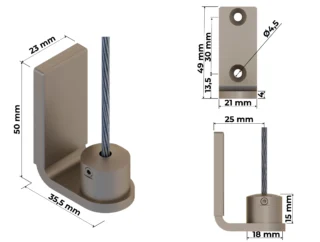

CÂBLE EN ACIER
VOLET À DÉROULEMENT LIBRE
LAMES FINALES
LAME FINALE LD-1
LAME FINALE LD-2
* La lame finale LD-2 est utilisée pour les volets d’une largeur allant jusqu’à 1200 mm et ne s’escamote pas complètement dans le caisson.
SUPPORTS DE MONTAGE

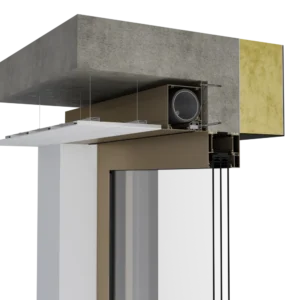

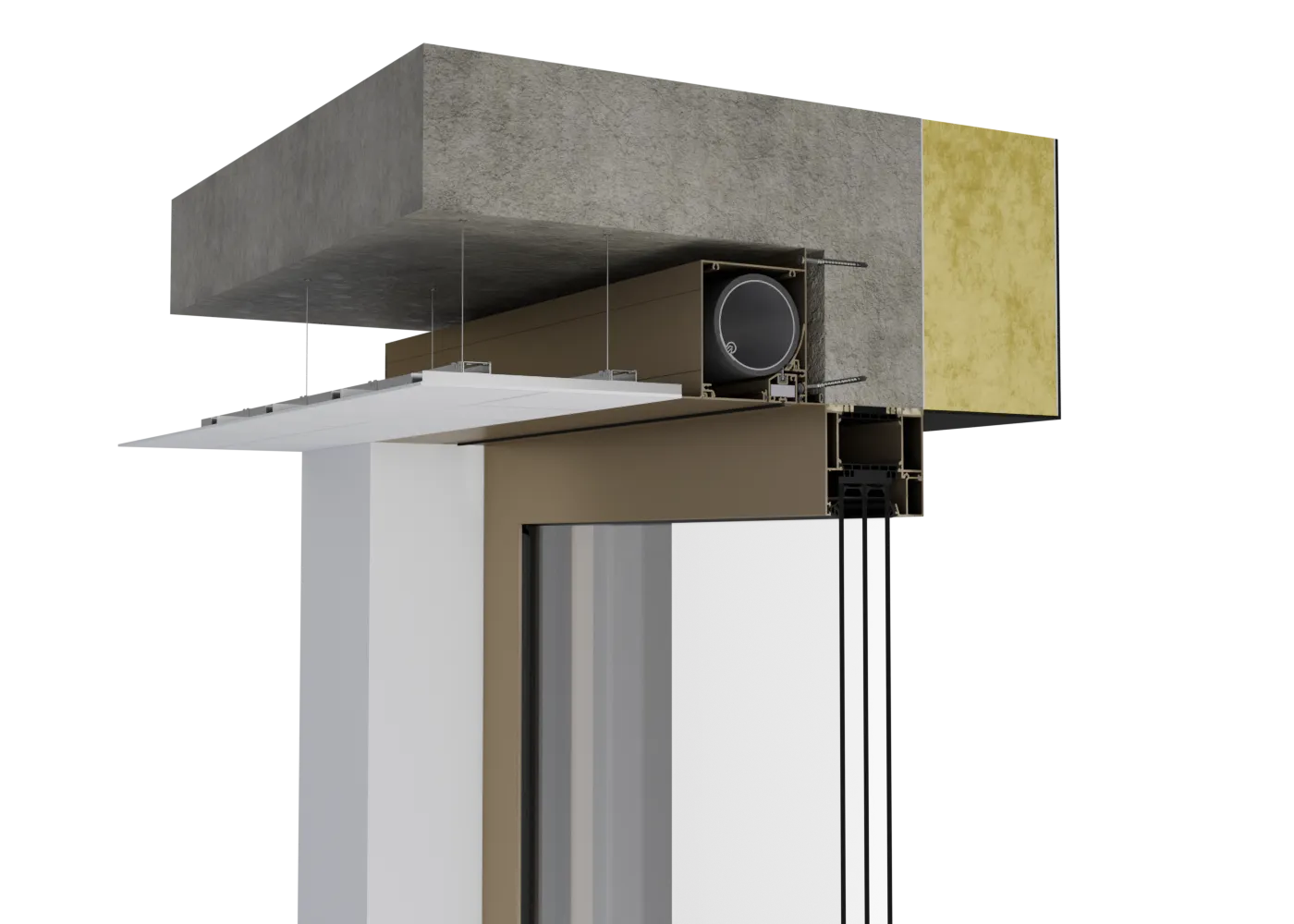

WS 110 A3
WS 110 A3 SYSTÈME ADAPTATIF WS 110 A3
Dimensions du caisson : 110 x 120 mm
Dimensions maximales du système : 5000 x 3000 mm \[15 m²] ou 4000 x 4000 mm \[16 m²]
Diamètre du tube : ∅ 63 mm, ∅ 78 mm
Lames finales : LD-1 (s’escamote complètement dans le caisson), LD-2 (ne s’escamote pas complètement dans le caisson)
ATTENTION : Pour les volets d’une largeur allant jusqu’à 1200 mm, on utilise la lame finale lestée LD-2, qui ne s’escamote pas complètement dans le caisson.

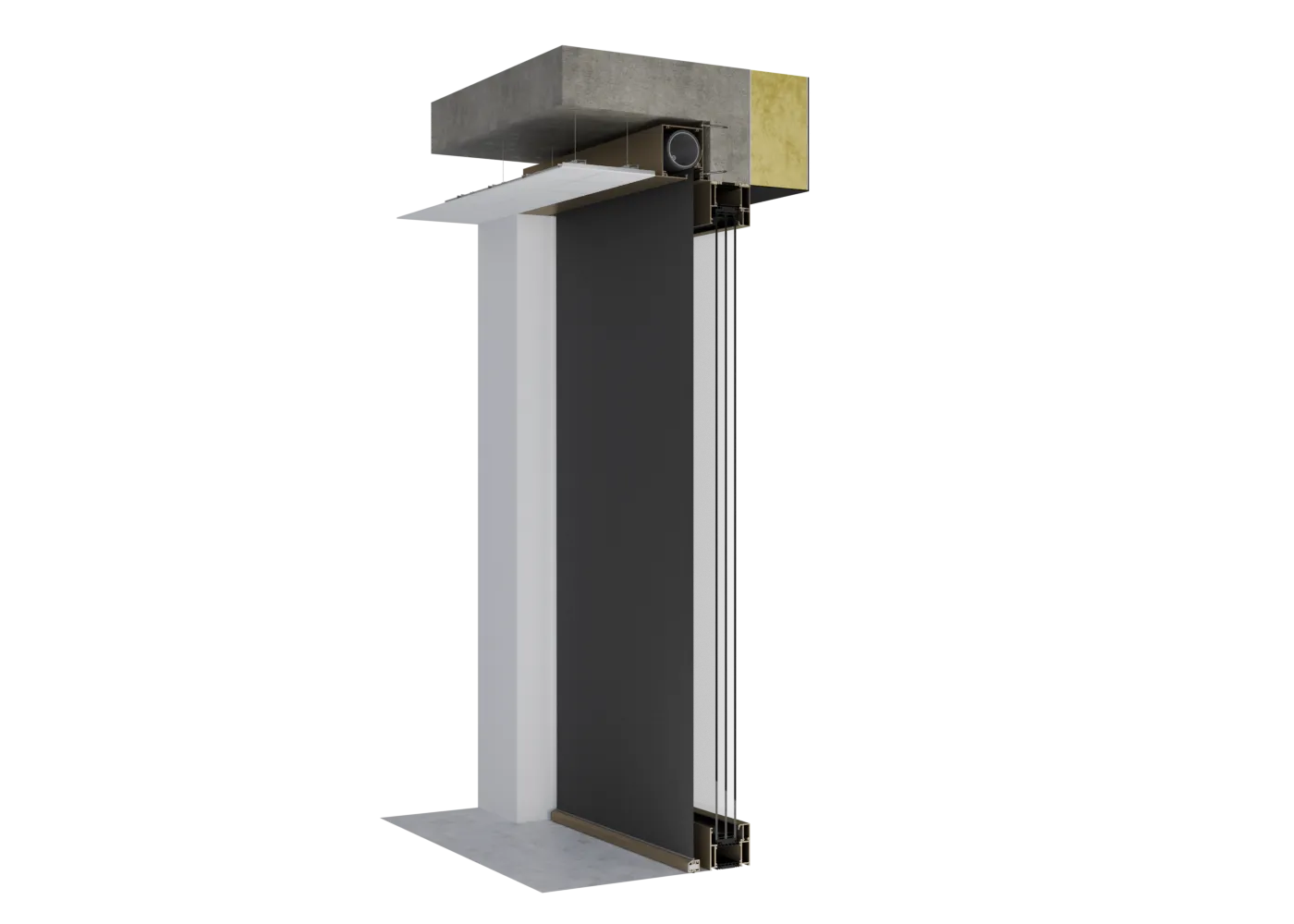

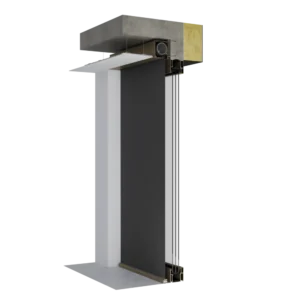

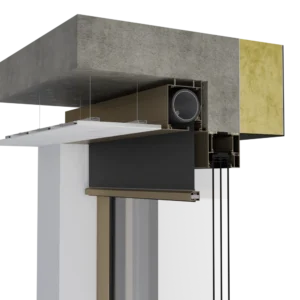

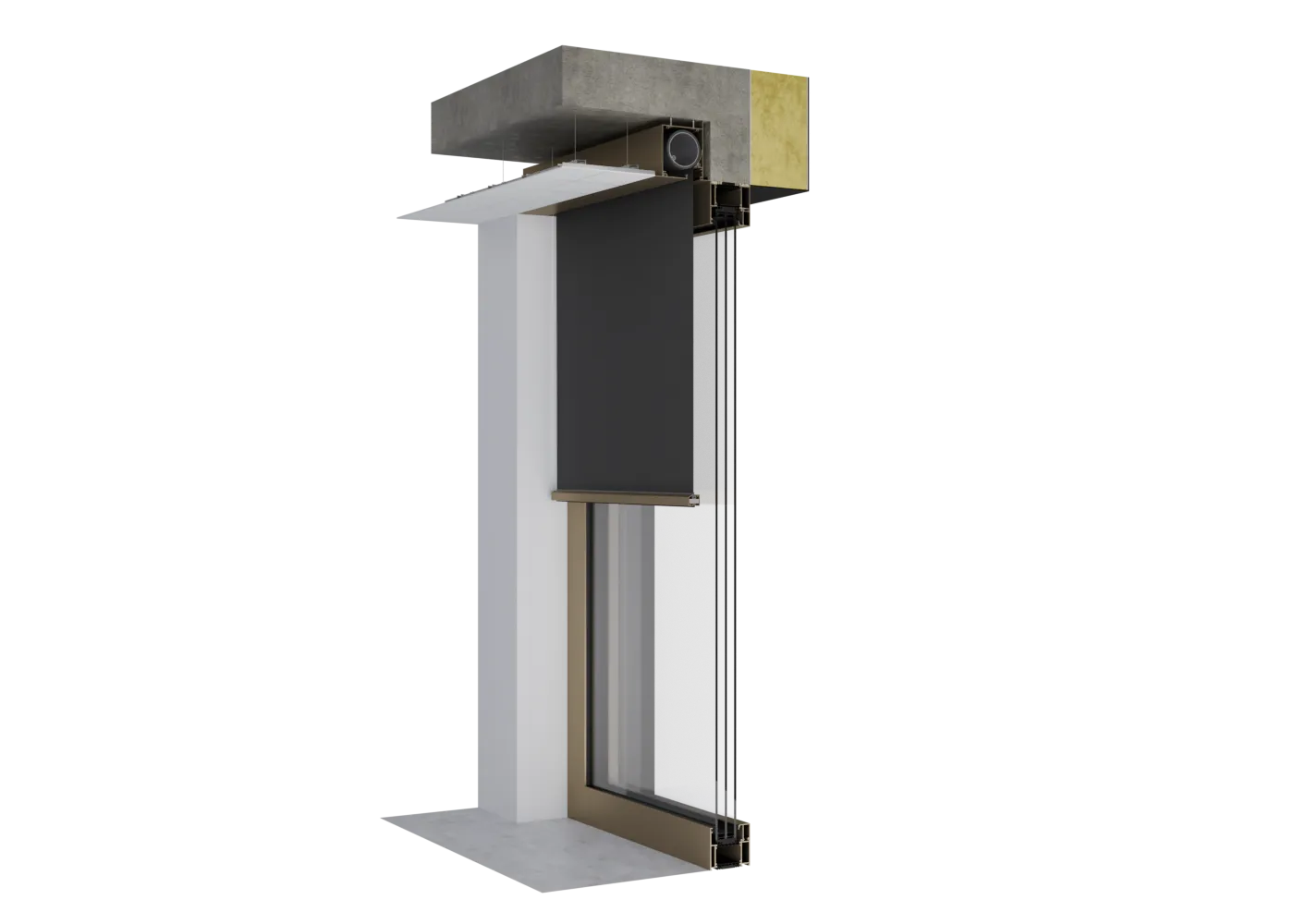

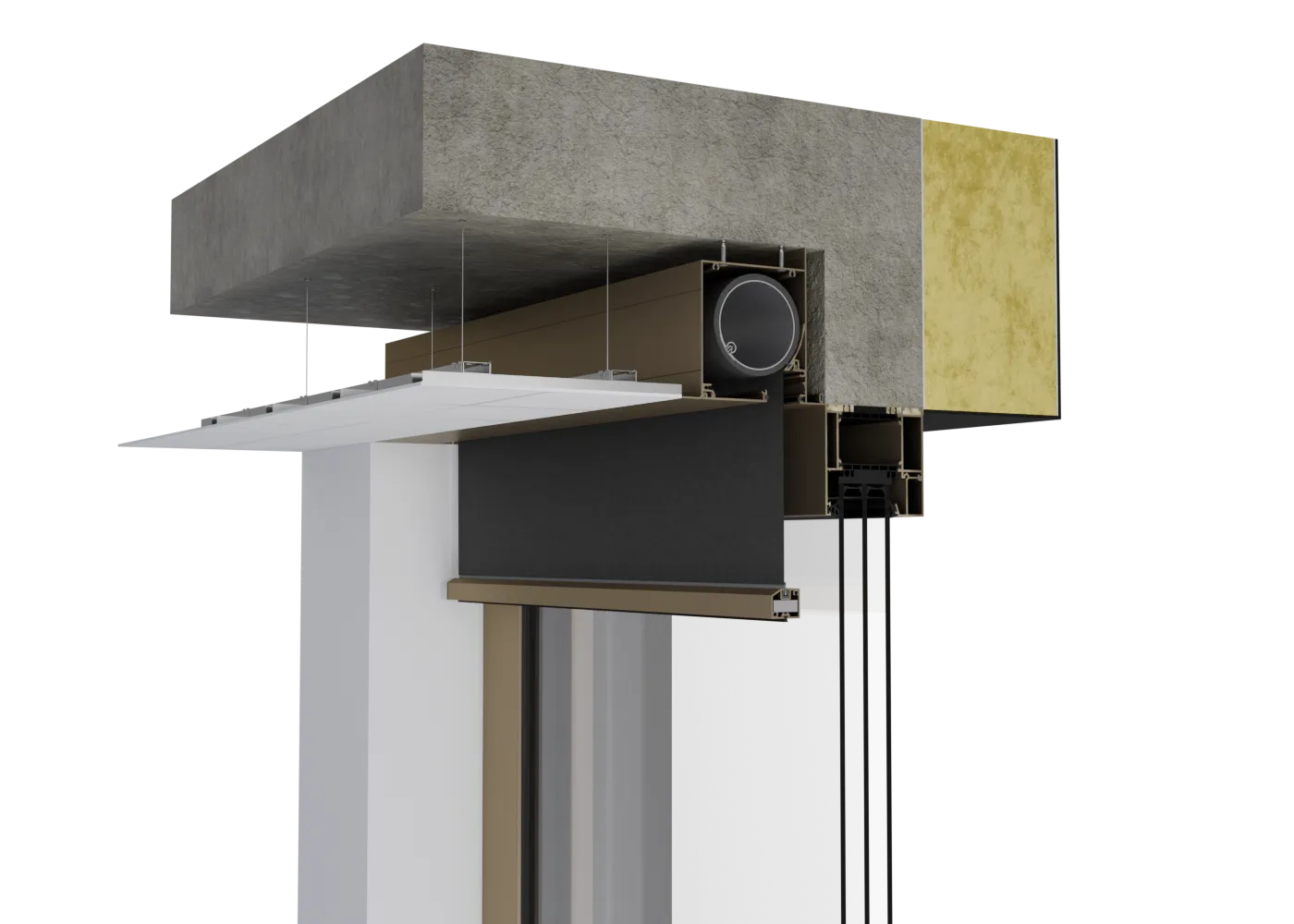

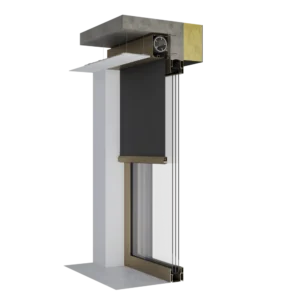

EXEMPLES DE COUPES DU SYSTÈME
COULISSES DISPONIBLES
COULISSE SIMPLE ZIP: AZ1
COULISSE DOUBLE ZIP: A2
COULISSE SIMPLE ZIP: P1
COULISSE DOUBLE ZIP: P2
CÂBLE EN ACIER
VOLET À DÉROULEMENT LIBRE
LAMES FINALES

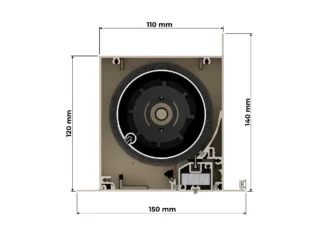

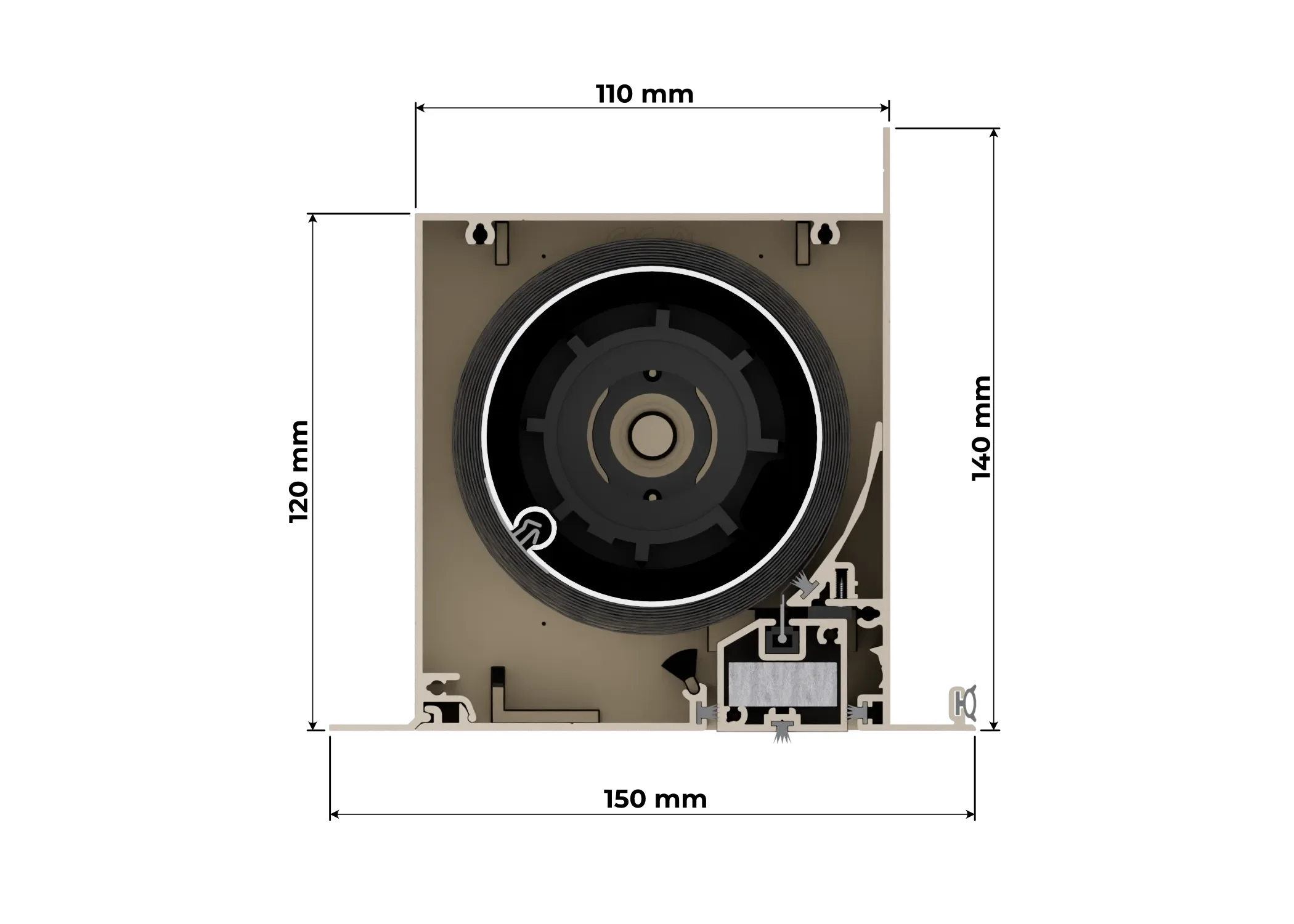

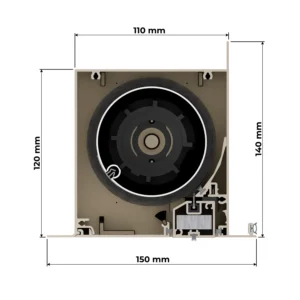

LAME FINALE LD-1

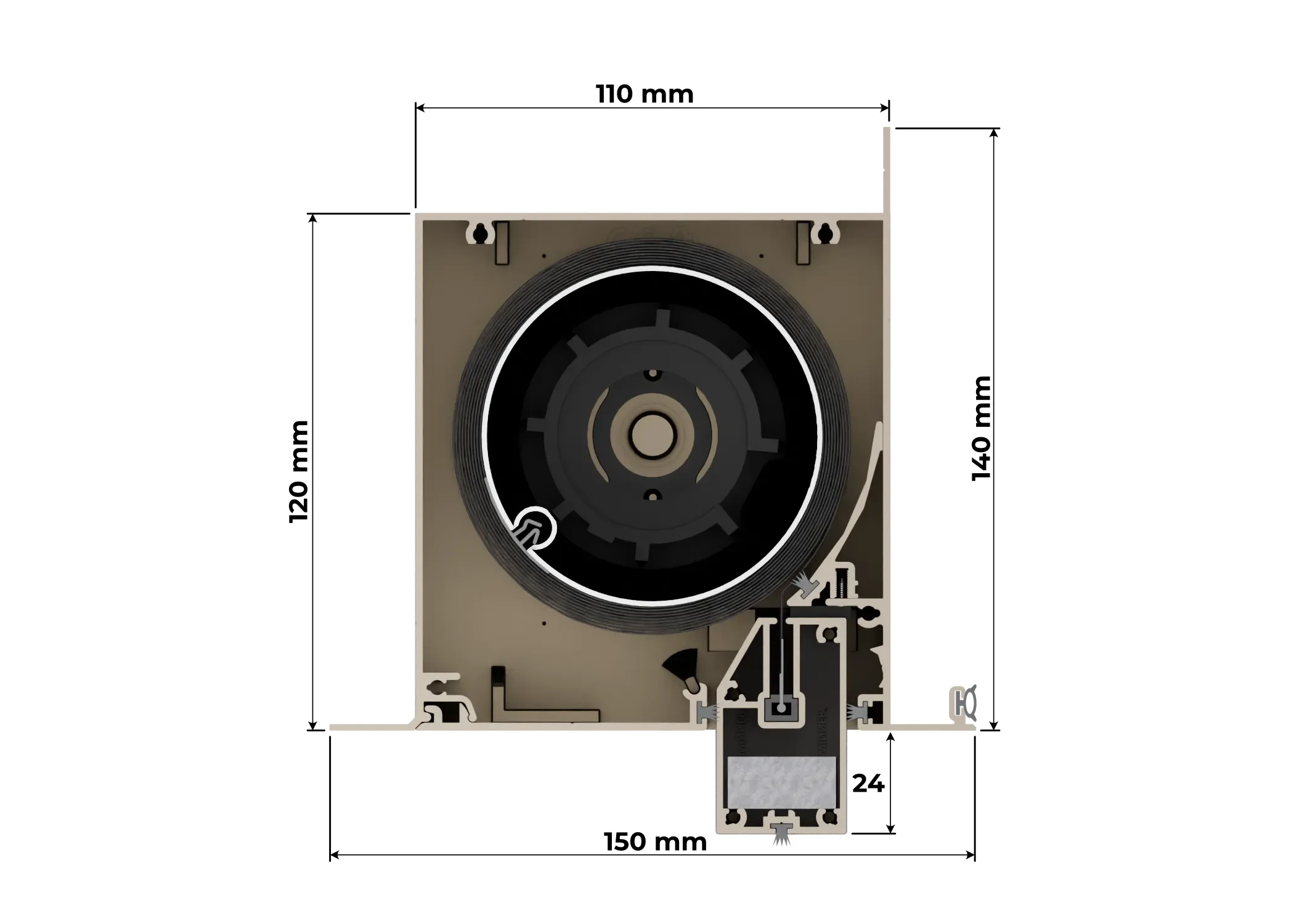

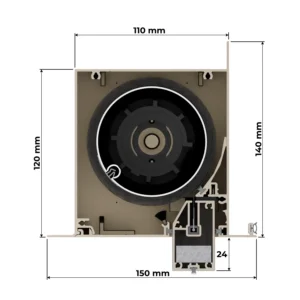

" LAME FINALE LD-2
* La lame finale LD-2 est utilisée pour les volets d’une largeur allant jusqu’à 1200 mm et ne s’escamote pas complètement dans le caisson.
WS 110 A4 - AVEC CROCHET
WS 110 A4 - AVEC CROCHET SYSTÈME ADAPTATIF WS 110 A4, AVEC CROCHET
Dimensions du caisson : 110 x 120 mm
Dimensions maximales du système : 5000 x 3000 mm \[15 m²] ou 4000 x 4000 mm \[16 m²]
Diamètre du tube : ∅ 63 mm, ∅ 78 mm
Lames finales : LD-1 (s’escamote complètement dans le caisson), LD-2 (ne s’escamote pas complètement dans le caisson)
ATTENTION : Pour les volets d’une largeur allant jusqu’à 1200 mm, on utilise la lame finale lestée LD-2, qui ne s’escamote pas complètement dans le caisson.
EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AZ1
COULISSE DOUBLE ZIP: A2
COULISSE SIMPLE ZIP: P1
COULISSE DOUBLE ZIP: P2
CÂBLE EN ACIER
VOLET À DÉROULEMENT LIBRE
LAMES FINALES
LAME FINALE LD-1
* LAME FINALE LD-2
* La lame finale LD-2 est utilisée pour les volets d’une largeur allant jusqu’à 1200 mm et ne s’escamote pas complètement dans le caisson.
SUPPORTS DE MONTAGE
WS 130 A5

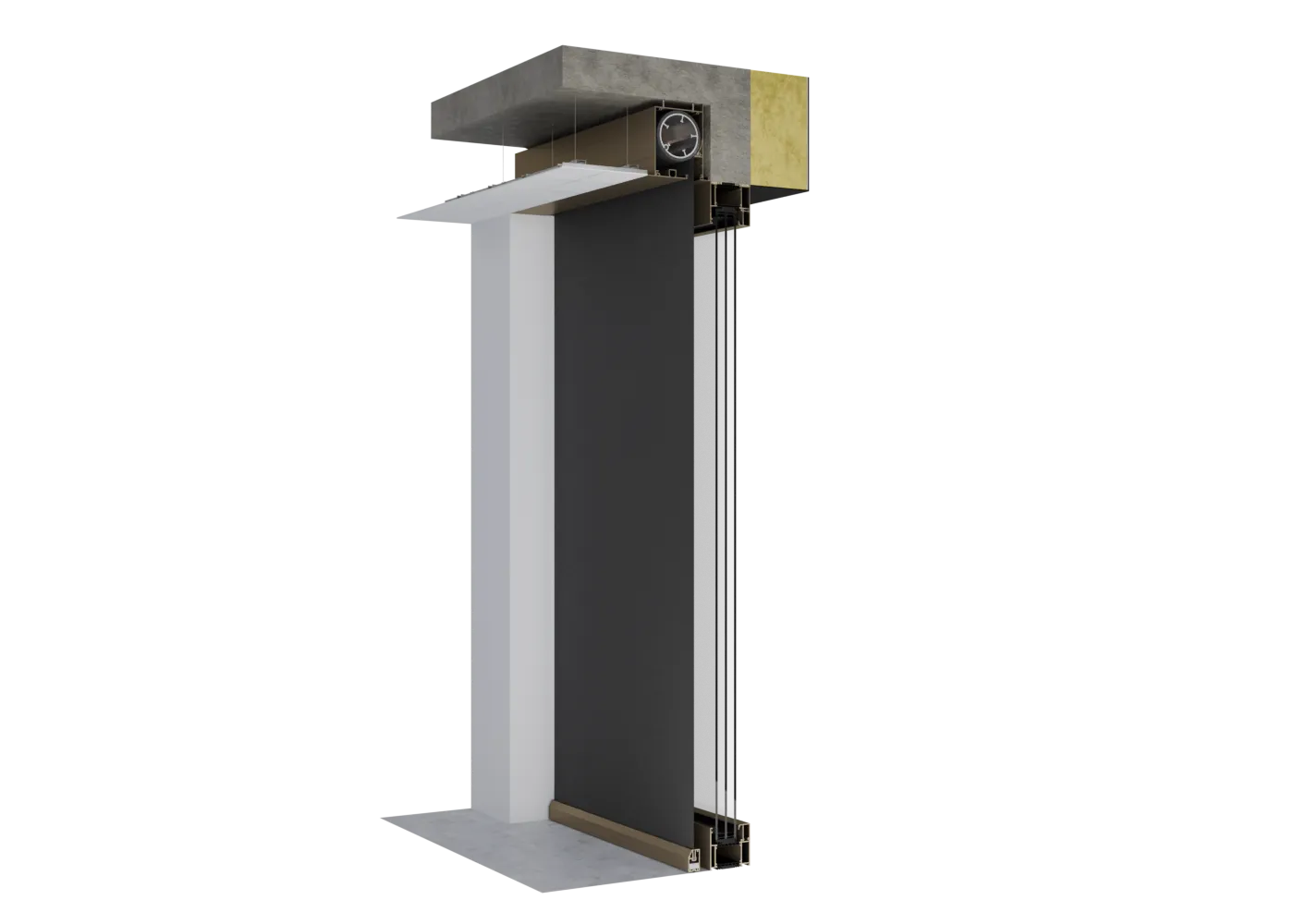

WS 130 A5 SYSTÈME ADAPTATIF WS 130 A5
Dimensions du caisson : 130 x 160 mm
Dimensions maximales du système : 7000 x 3400 mm \[23,80 m²] ou 5400 x 6000 mm \[32,40 m²]
Diamètre du tube : ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Lame finale : LD-2 (s’escamote complètement dans le caisson)

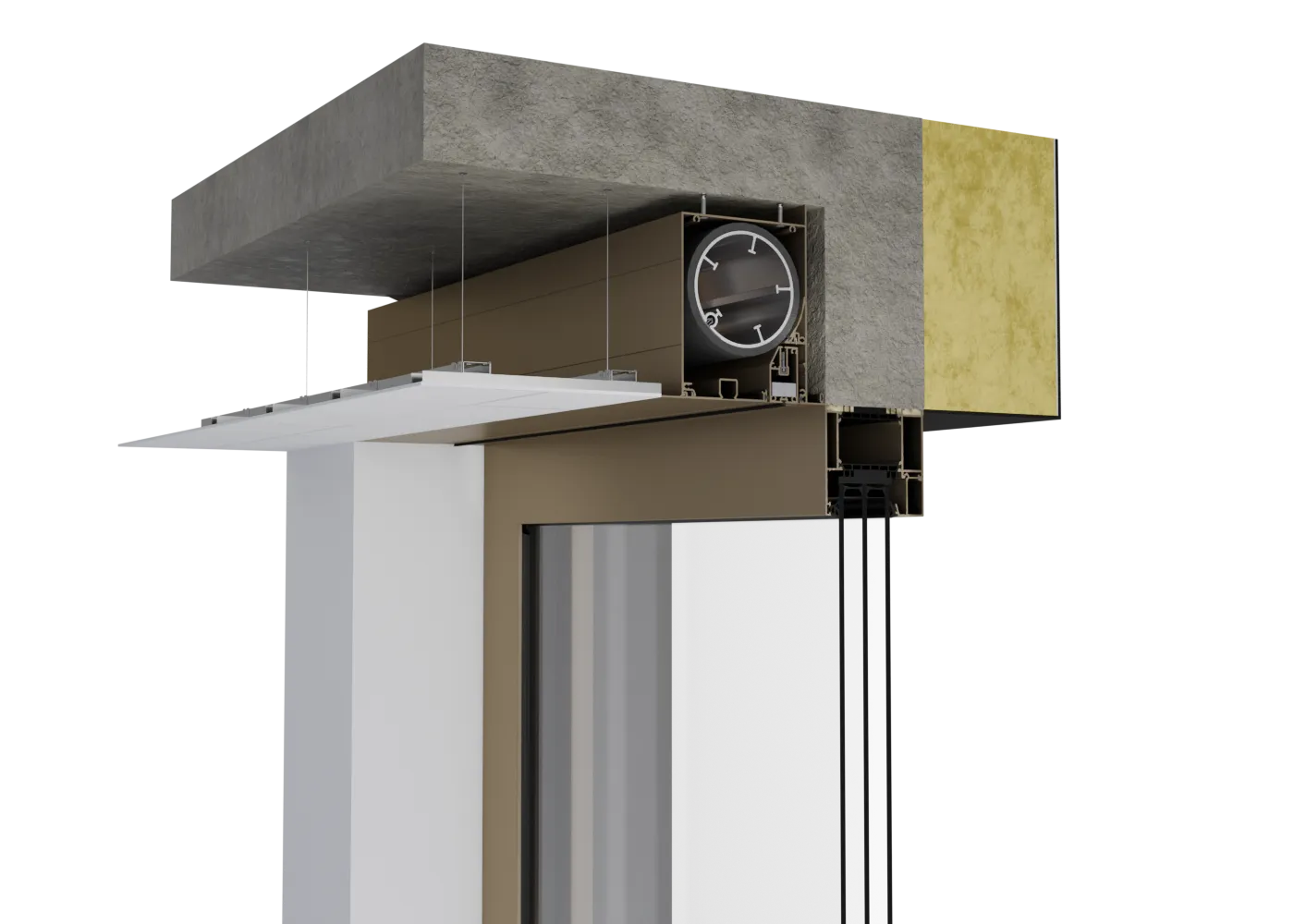

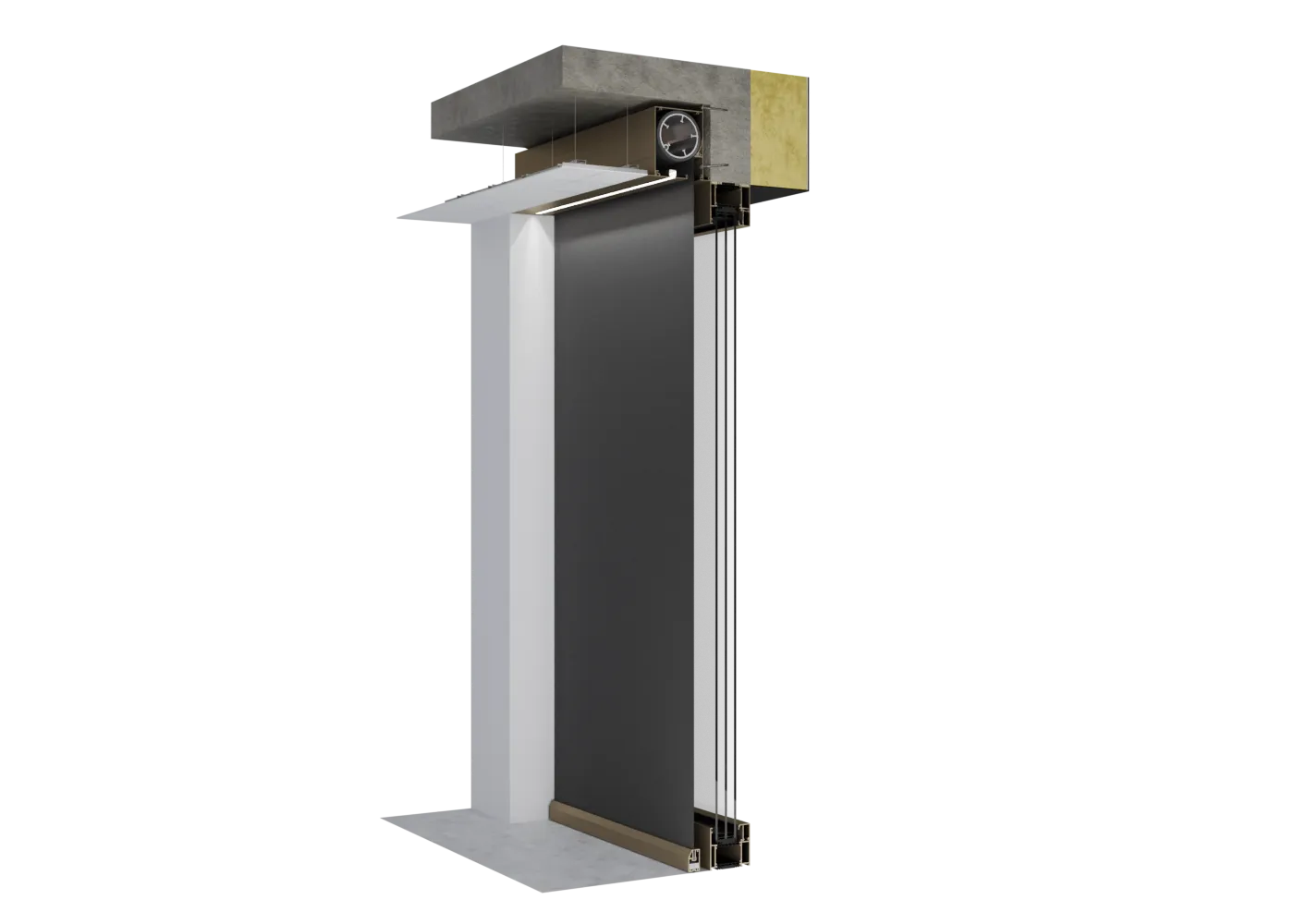

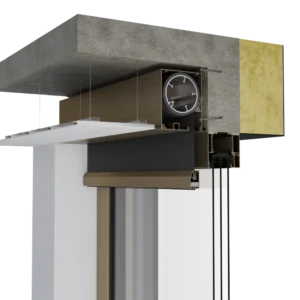

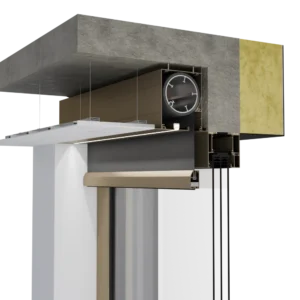

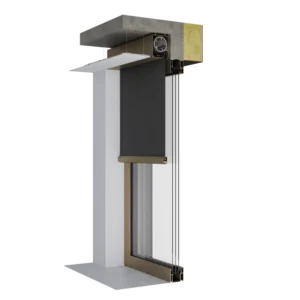

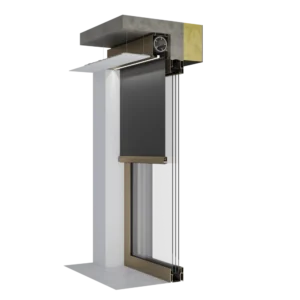

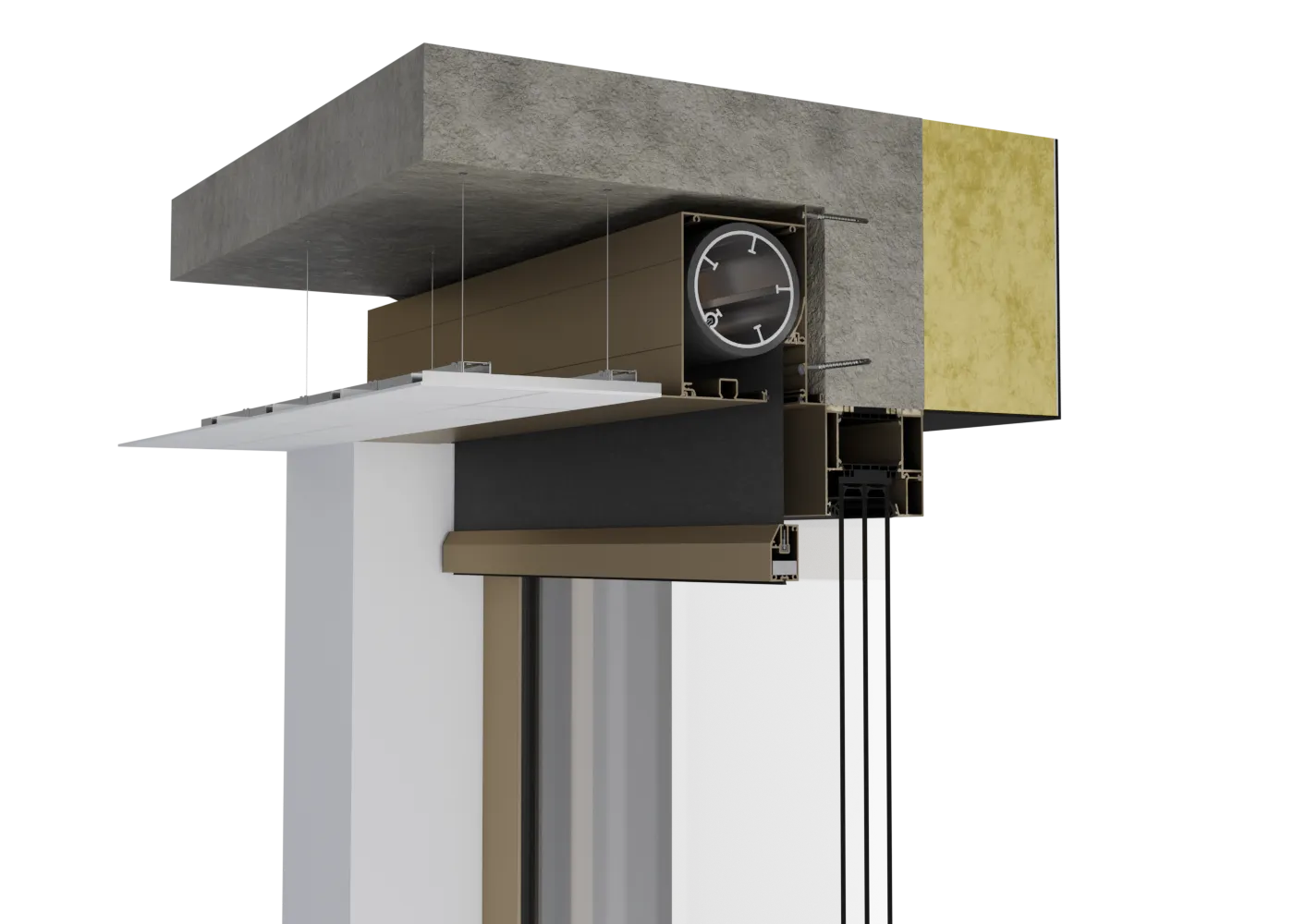

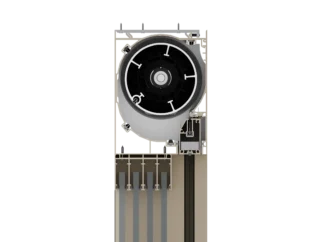

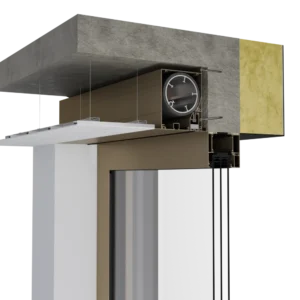

EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AZ1
COULISSE DOUBLE ZIP: A2
COULISSE SIMPLE ZIP: P1
COULISSE DOUBLE ZIP: A2
COULISSE SIMPLE ZIP: P3
COULISSE SIMPLE ZIP: Z2
CÂBLE EN ACIER
VOLET À DÉROULEMENT LIBRE
LAMES FINALES
LAME FINALE LD-2
WS 130 A6 - AVEC CROCHET
WS 130 A6 - AVEC CROCHET SYSTÈME ADAPTATIF WS 130 A6, AVEC CROCHET
Dimensions du caisson : 130 x 160 mm
Dimensions maximales du système : 7000 x 3400 mm \[23,80 m²] ou 5400 x 6000 mm \[32,40 m²]
Diamètre du tube : ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Lame finale : LD-2 (s’escamote complètement dans le caisson)

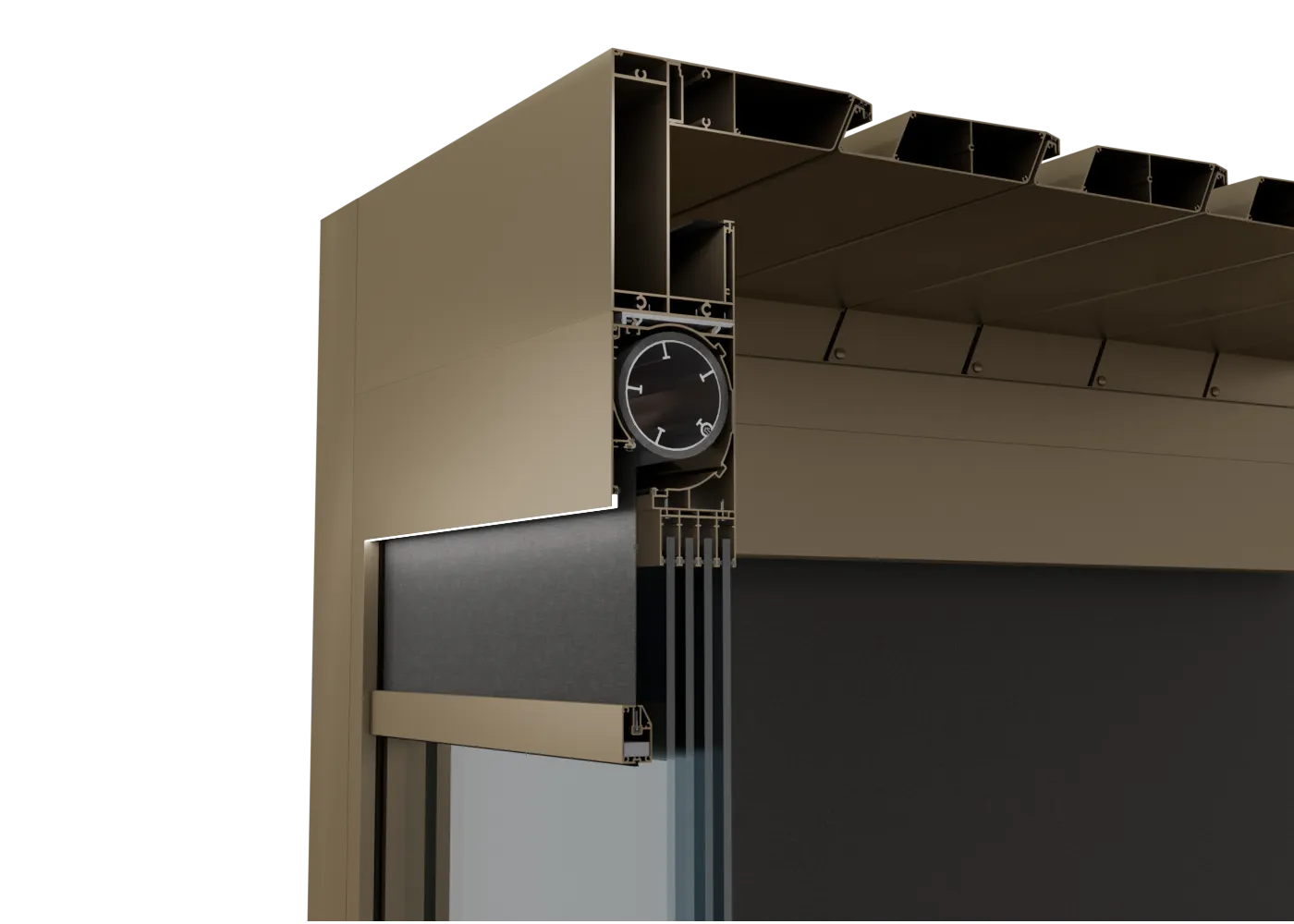

EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AZ1
COULISSE DOBULE ZIP: A2
COULISSE SIMPLE ZIP: P1
COULISSE DOBULE ZIP: P2
COULISSE SIMPLE ZIP: P3
COULISSE SIMPLE ZIP: Z2
CÂBLE EN ACIER
VOLET À DÉROULEMENT LIBRE
LAMES FINALES
LAME FINALE LD-2
SUPPORTS DE MONTAGE

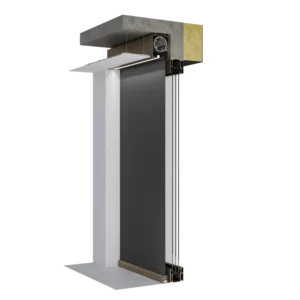

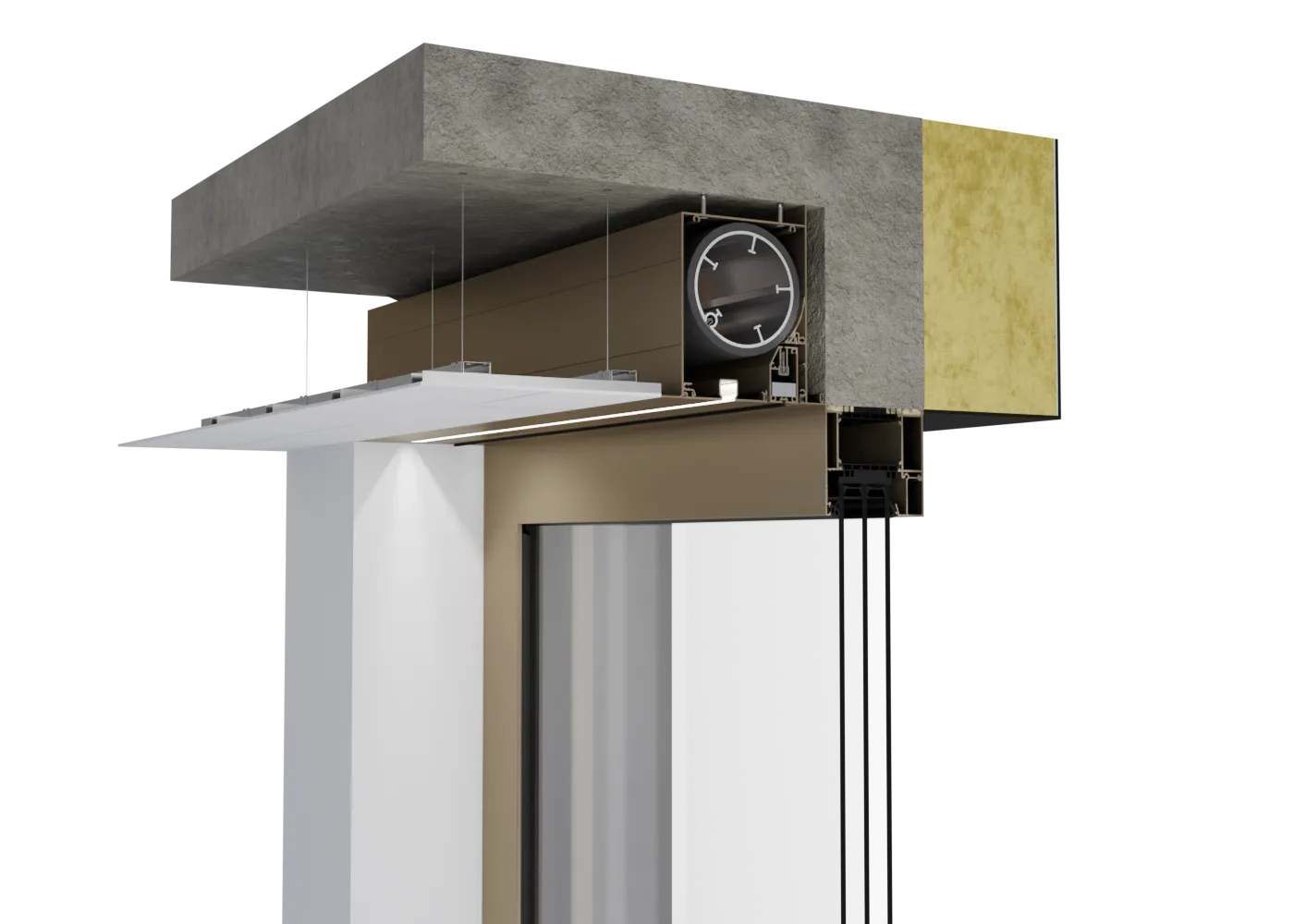

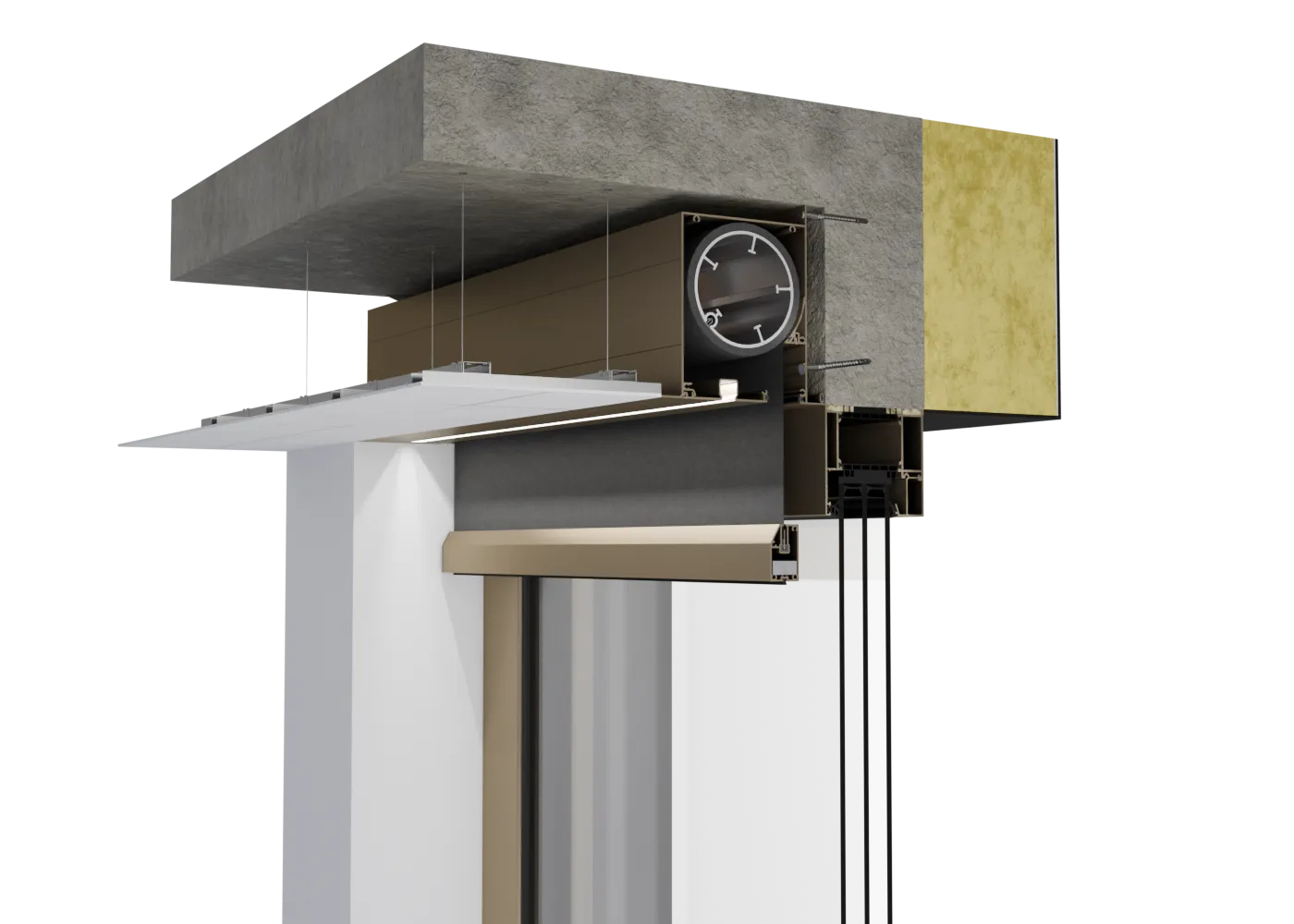

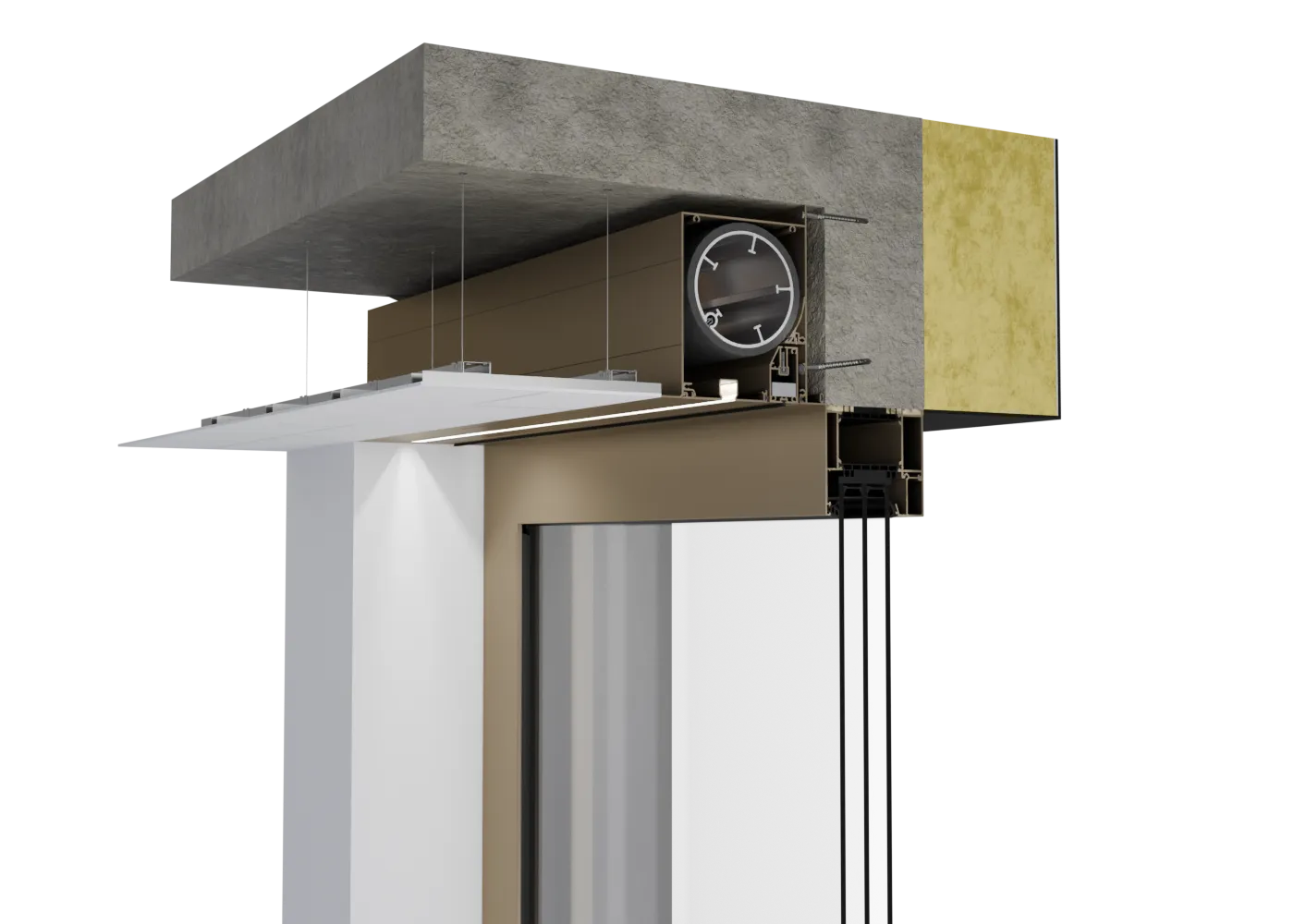

WS 130 A7 LED

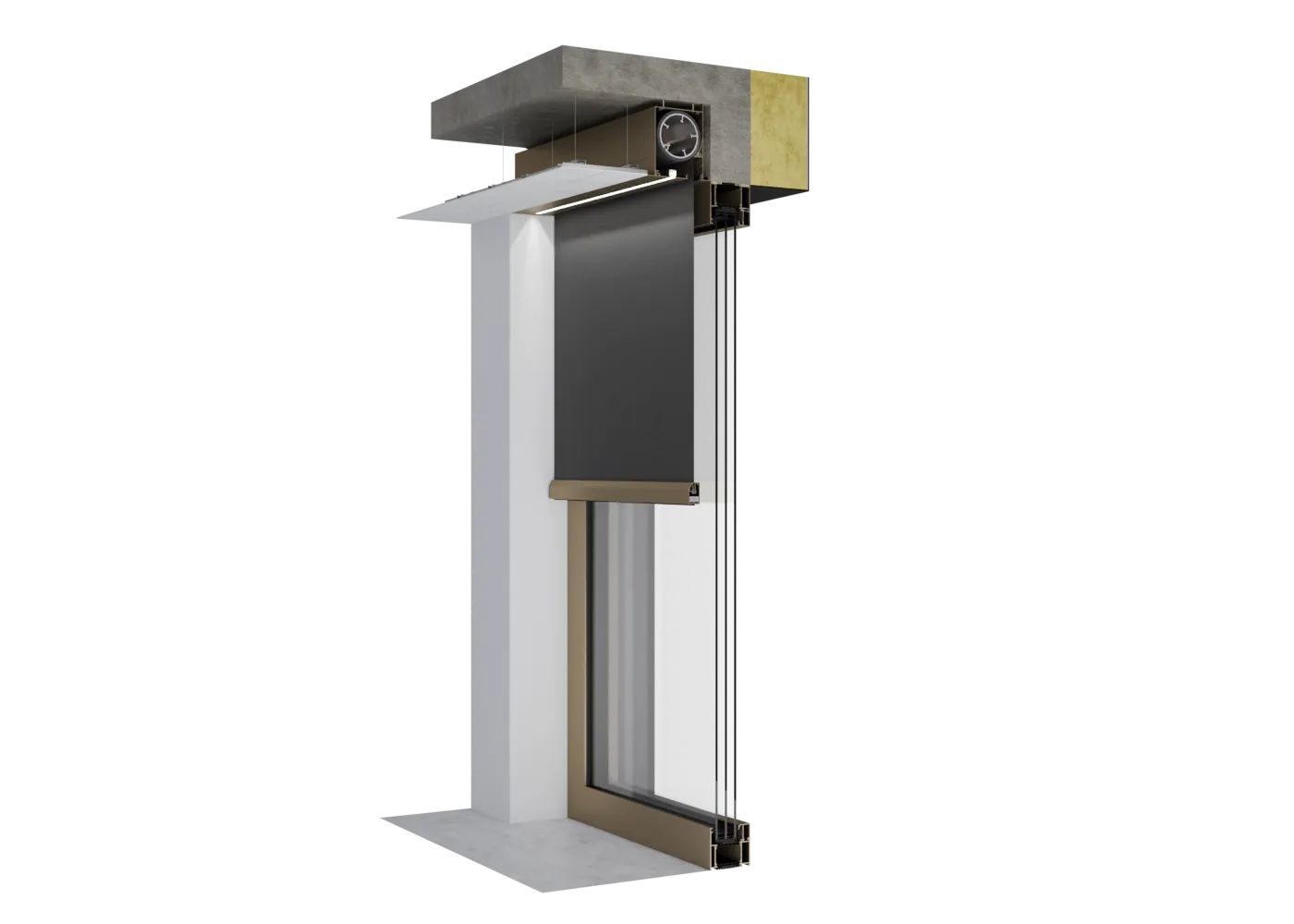

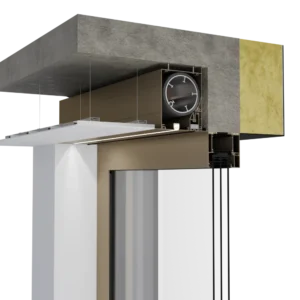

WS 130 A7 LED SYSTÈME ADAPTATIF WS 130 A7 LED
Dimensions du caisson : 130 x 160 mm
Éclairage LED : éclairage LED linéaire intégré dans le caisson
Dimensions maximales du système : 7000 x 3400 mm \[23,80 m²] ou 5400 x 6000 mm \[32,40 m²]
Diamètre du tube : ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Lame finale : LD-2 (s’escamote complètement dans le caisson)
EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AZ1
COULISSE SIMPLE ZIP: A2
COULISSE SIMPLE ZIP: P1
COULISSE SIMPLE ZIP: P2
COULISSE SIMPLE ZIP: P3
COULISSE SIMPLE ZIP: P4
COULISSE SIMPLE ZIP: Z2
COULISSE SIMPLE ZIP: Z5

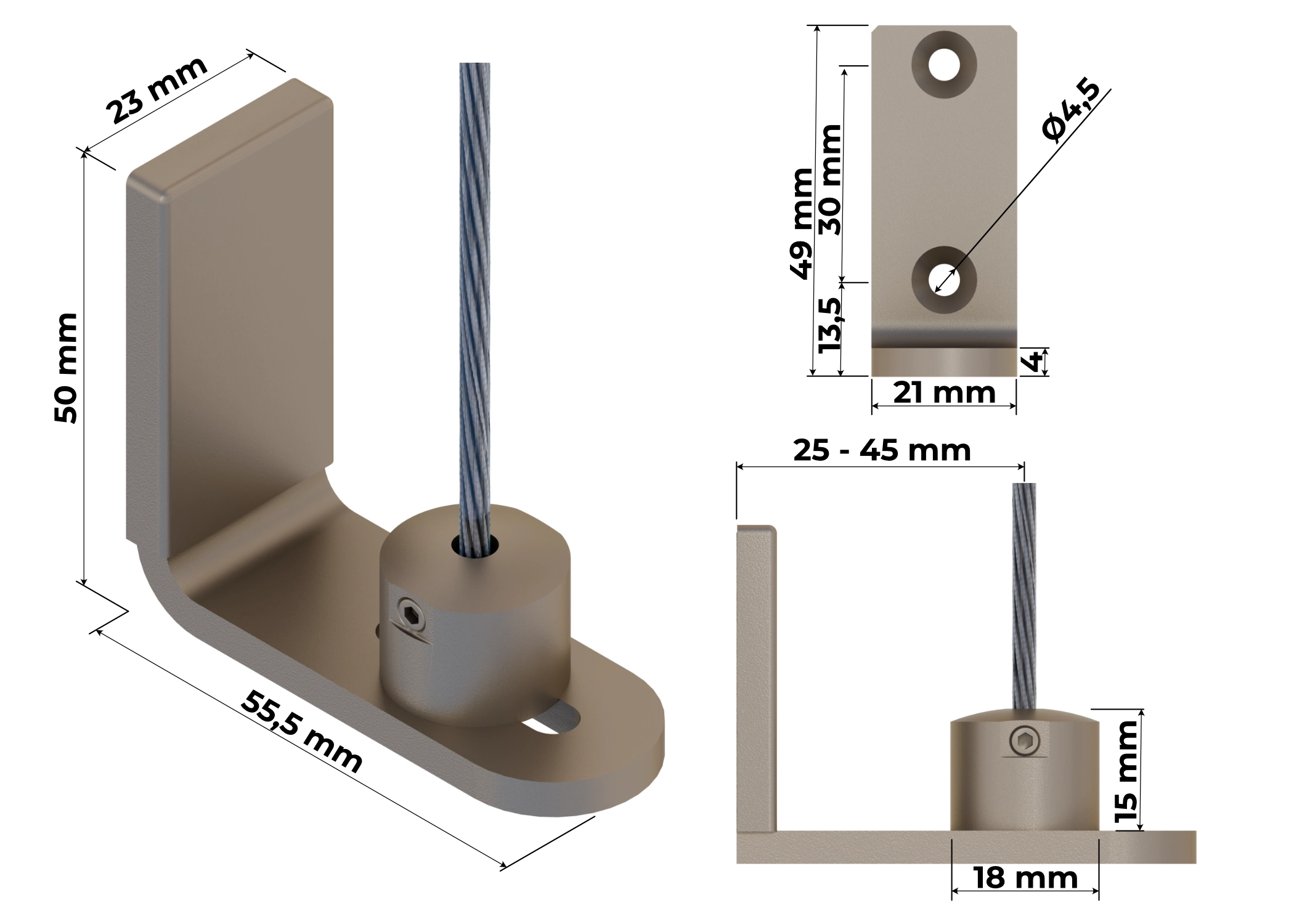

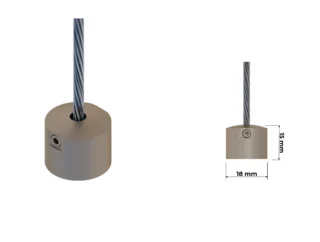

CÂBLE EN ACIER
VOLET À DÉROULEMENT LIBRE
LAMES FINALES
WS 130 A8 LED - AVEC CROCHET
WS 130 A8 LED - AVEC CROCHET SYSTÈME ADAPTATIF WS 130 A8 LED, AVEC CROCHET
Dimensions du caisson : 130 x 160 mm
Éclairage LED : éclairage LED linéaire intégré dans le caisson
Dimensions maximales du système : 7000 x 3400 mm \[23,80 m²] ou 5400 x 6000 mm \[32,40 m²]
Diamètre du tube : ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Lame finale : LD-2 (s’escamote complètement dans le caisson)
EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AZ1
PROWADNICA PODWÓJNA ZIP: A2
COULISSE SIMPLE ZIP: P1
PROWADNICA PODWÓJNA ZIP: P2
COULISSE SIMPLE ZIP: P3
COULISSE SIMPLE ZIP: P4
COULISSE SIMPLE ZIP: Z2
COULISSE SIMPLE ZIP: Z5
CÂBLE EN ACIER
VOLET À DÉROULEMENT LIBRE
LAMES FINALES
LAME FINALE LD-2
SUPPORTS DE MONTAGE
SERRURES SYSTÈME DU CAISSON « CLICK »
Contrairement aux solutions standard, dans lesquelles le caisson et le panneau d’accès sont fixés de manière permanente à l’aide de rivets ou de vis, le système permet un assemblage et un démontage rapides et sans outils des éléments. Les connexions CLICK utilisées ont été conçues pour garantir une grande durabilité et une stabilité élevée de l’assemblage. De plus, le bord de jonction entre le caisson et la trappe d’accès a été déplacé vers l’angle du contour du caisson, ce qui rend la ligne de jonction pratiquement invisible, assurant ainsi un aspect uniforme et esthétique de l’ensemble du système.
CONCEPTION INNOVANTE DU PANNEAU D’ACCÈS « CLICK »
Le panneau d’accès a été équipé de verrous à clipser conçus avec précision, permettant son installation rapide et sûre dans le caisson d’enroulement. L’ensemble du montage s’effectue sans vis ni rivets, ce qui élimine la nécessité de perçages supplémentaires et de fixations mécaniques. Grâce à cela, le système se distingue par une esthétique maximale – l’absence d’éléments de fixation visibles donne à l’ensemble l’apparence d’un bloc uniforme et homogène. Un atout supplémentaire est la facilité d’entretien – le panneau peut être retiré et réinstallé à tout moment, sans risque d’endommager le caisson ou le mécanisme du volet.
ENTRETOISES SYSTÈME POUR COULISSES
Les entretoises système pour coulisses ZIP sont des éléments de montage conçus avec précision, qui permettent un décalage esthétique et fonctionnel des coulisses ainsi que des volets ZIP eux-mêmes par rapport à la surface de montage. Elles constituent un composant intégral de l’ensemble du système, garantissant non seulement une fixation solide, mais introduisant également une série de solutions technologiques qui surpassent largement les entretoises traditionnelles utilisées dans les systèmes concurrents.
PROFIL SUPÉRIEUR SOUDÉ AVEC LA TOILE
L’utilisation d’un profil de montage profilé, soudé avec le bord supérieur de la toile, est une solution qui élimine la poche standard pour l’insert, simplifie le montage et facilite la maintenance. Grâce à la possibilité d’insérer et de retirer la toile sans démonter l’axe d’enroulement, ce système garantit une intervention plus rapide, une durée de vie prolongée de la toile ainsi qu’une esthétique supérieure. De plus, la géométrie optimisée du profil élimine le problème des marques sur la toile, ce qui distingue cette solution des systèmes classiques de volets screen ZIP.
COULISSE SLIM
La coulisse ZIP SLIM a été spécialement conçue pour le plus petit caisson adaptatif, afin de s’adapter proportionnellement à ses dimensions compactes et de créer avec lui une forme cohérente et minimaliste. Réalisée en aluminium extrudé, la coulisse se connecte au profil de fermeture grâce au système à clipser CLICK, ce qui élimine la nécessité de vis et garantit des assemblages totalement invisibles. Ainsi, le montage est plus rapide et l’esthétique de l’ensemble reste au plus haut niveau. La coulisse SLIM est une solution pensée pour les projets où compacité, pureté des lignes et haute fonctionnalité sont essentielles.
SYSTÈME CLICK POUR COULISSES ZIP
Le système CLICK dans les coulisses ZIP est une solution innovante permettant l’assemblage sans vis du profil de guidage avec le profil de fermeture. Grâce au mécanisme à clipser, le montage est rapide, précis et ne nécessite ni perçage ni utilisation de vis, ce qui élimine les éléments de fixation visibles et améliore considérablement l’esthétique de l’ensemble du système. Cette solution facilite également la maintenance et le démontage, sans risque d’endommager la façade ou la coulisse.
La solution est composée de deux matériaux de densités différentes – l’un assure une position stable dans la coulisse, tandis que l’autre, plus flexible, tend uniformément la toile du volet, empêchant ainsi son ondulation et son froissement.
ÉCLAIRAGE DANS LES GRANDES COULISSES ZIP
L’éclairage LED dans les grandes coulisses ZIP a été intégré à l’intérieur du profil, dans un espace d’accès spécialement conçu. Cette solution permet un rétroéclairage uniforme sur toute la hauteur de la toile du volet, offrant un effet esthétique d’illumination de la niche ou de l’espace de vie, par exemple sous une pergola. L’éclairage est dissimulé derrière un cache, ce qui garantit une apparence élégante sans sources lumineuses visibles.
COULISSE DOUBLE
La coulisse double avec entretoise est une coulisse ZIP spécialement conçue, utilisée dans les systèmes encastrés, permettant l’installation de deux volets ou plus dans une même ouverture, par exemple dans le cas de fenêtres coulissantes HS avec meneau central.
Grâce à ses dimensions optimisées, la coulisse s’adapte à la majorité des meneaux dans les systèmes de menuiserie, garantissant un aspect esthétique et une cohérence de l’ensemble. L’entretoise intégrée assure un ajustement précis au système encastré.
Il s’agit d’une solution pratique et élégante, qui permet une séparation fonctionnelle des protections solaires, tout en conservant un design minimaliste et une qualité de fabrication élevée.
COULISSE DOUBLE AVEC ENTRETOISE
La coulisse double avec entretoise est une coulisse ZIP spécialement conçue, utilisée dans les systèmes adaptatifs et encastrés, permettant l’installation de deux volets ou plus dans une même ouverture, par exemple dans le cas de fenêtres coulissantes HS avec meneau central.
Grâce à ses dimensions optimisées, la coulisse s’adapte à la majorité des meneaux dans les systèmes de menuiserie, garantissant un aspect esthétique et une cohérence de l’ensemble. L’entretoise intégrée permet d’éloigner le volet de la fenêtre ou de la façade.
Il s’agit d’une solution pratique et élégante, qui permet une séparation fonctionnelle des protections solaires, tout en conservant un design minimaliste et une qualité de fabrication élevée.
OUVERTURES DE MONTAGE
Les ouvertures de montage pour le câblage ont été conçues pour permettre un passage rapide et pratique des câbles d’alimentation du moteur ou de l’éclairage, en minimisant la nécessité de travaux supplémentaires lors de l’installation. Leur disposition appropriée garantit une dissimulation sûre et esthétique du câblage, ce qui se traduit par une apparence soignée du système une fois le montage terminé.
Les ouvertures sont prévues à plusieurs endroits sur le côté en aluminium coulé du volet, ce qui permet de choisir librement l’emplacement de sortie du câble du moteur et d’adapter l’installation aux conditions de montage spécifiques.
FIXATIONS UNIVERSELLES DU MOTEUR
La fixation du moteur, grâce à sa conception bien pensée, permet un montage et un démontage rapides et sans difficulté du moteur, quel que soit le type d’installation.
Le système de fixation se distingue par un positionnement solide et stable du moteur, garantissant un fonctionnement fiable du volet. De plus, la fixation permet une rotation axiale du moteur tous les 60 degrés, ce qui est essentiel pour un positionnement libre du câble d’alimentation du volet, ainsi que pour un accès pratique aux butées mécaniques du moteur.
4 DIAMÈTRES D’AXES D’ENROULEMENT AVEC PROFIL EMBOUTI
Le système utilise quatre diamètres d’axes d’enroulement :
Ø 63 mm, Ø 78 mm, Ø 85 mm – axes d’enroulement en acier, offrant une haute résistance et une grande solidité contre les déformations, idéaux pour les volets de dimensions standard et moyennes.
Ø 100 mm – axe d’enroulement en aluminium, réalisé en alliage 6063 T6, conçu pour les volets de grandes dimensions.
Chaque axe est compatible avec des profils spéciaux pour toiles, permettant son montage ou son remplacement sans avoir à démonter l’axe d’enroulement du volet. Ainsi, l’entretien et l’adaptation du volet à de nouvelles conditions d’utilisation deviennent rapides et pratiques, sans intervention sur l’ensemble de la structure du volet.
SÉPARATIONS EN ACIER DES ENSEMBLES
Les séparations en acier des ensembles sont des éléments robustes et conçus avec précision, utilisés dans le cas de la coulisse double avec entretoise. Leur fonction principale est de fixer solidement et de séparer deux volets indépendants dans un même système, par exemple dans les séparations encastrées pour fenêtres HS avec meneau central.
Fabriquées en acier haute résistance, ces séparations assurent une fixation solide aussi bien pour les moteurs de volets que pour les supports d’axes d’enroulement. Grâce à cette solution, l’ensemble du système conserve sa stabilité, sa précision de fonctionnement et sa durabilité, même dans le cas de protections solaires de grandes dimensions.
Il s’agit d’une solution fiable qui accroît la fonctionnalité des systèmes ZIP, en garantissant une sécurité de montage et une longévité accrue de la construction.
CROCHET DE MONTAGE
Le crochet de montage en aluminium extrudé est une solution innovante destinée à l’installation des caissons de volets adaptatifs. Il permet un montage rapide, pratique et esthétique sur différents types de surfaces : cadres de fenêtres, façades de bâtiments ou murs extérieurs, sans nécessité de démonter l’axe avec la toile enroulée.
ENTRETOISES DE COULISSES
Les entretoises sont fabriquées en profilé d’aluminium extrudé de haute qualité, dont la section a été conçue pour correspondre parfaitement à celle de la coulisse ZIP. Cela signifie que les dimensions de l’entretoise coïncident exactement avec celles de la coulisse elle-même.
Une telle conception garantit une haute résistance mécanique, une grande solidité contre les déformations ainsi qu’une précision dimensionnelle, tandis que la connexion mécanique entre l’entretoise et la coulisse est dissimulée à l’intérieur de celle-ci.
FLANCS COULÉS EN ALUMINIUM
Les flancs coulés en aluminium ont été conçus avec précision de manière à pouvoir être utilisés dans différentes variantes du système, garantissant stabilité, durabilité et pleine fonctionnalité.
Ils sont équipés de fixations système pour les câbles d’alimentation du moteur ainsi que de repères supplémentaires facilitant la réalisation précise des ouvertures pour la sortie des câbles d’alimentation du moteur du volet.
Les flancs disposent également du système CLICK permettant de verrouiller les panneaux d’accès, sans nécessité de perçage.
LAMES FINALES
Le système de volets screen a été équipé de lames finales lestées disponibles en plusieurs dimensions, adaptées à différentes exigences esthétiques et techniques.
Chacune d’entre elles assure la stabilité de la toile, sa tension correcte ainsi qu’un fonctionnement fluide du volet.
SOUDAURE CACHÉE DE LA LAME FINALE
La lame finale avec soudure cachée de la toile est un élément perfectionné du système de protection solaire, permettant de dissimuler complètement la zone de jonction entre la toile et la fermeture ZIP.
Grâce à la conception spéciale de la lame, la fermeture avec la toile et le profil intermédiaire en PVC est insérée à l’intérieur, ce qui améliore l’esthétique du volet et élimine les jonctions visibles.
Cette solution facilite en outre la maintenance du système, en particulier lors du remplacement de la toile.
AXE D’ENROULEMENT EN ALUMINIUM 100 mm
Le tube d’enroulement aluminium système de 100 mm de diamètre est un élément clé des systèmes de grandes dimensions, garantissant une haute résistance et une stabilité optimale du fonctionnement.
Il est fabriqué en alliage d’aluminium 6063 T6 et se caractérise par une faible flèche de flexion. C’est un composant essentiel des systèmes de grandes portées, offrant des paramètres avantageux, notamment une rigidité accrue et une faible déformation.
Grâce à sa fabrication de précision, le tube permet un enroulement uniforme et fluide de la toile, tandis qu’un épaulement spécial sur son diamètre limite les déformations, assurant un aspect esthétique et la durabilité du matériau.
De plus, le système utilise un profil pour l’insertion de la toile, permettant son remplacement sans démontage du tube du volet, ce qui facilite grandement l’entretien et la maintenance.
INSERT ZIP
L’insert ZIP est une solution moderne utilisée dans le système, garantissant une stabilité maximale et un guidage fluide de la toile. Grâce à la technologie de la fermeture ZIP, le tissu est uniformément tendu et maintenu dans les coulisses sur toute la hauteur, ce qui assure une résistance aux rafales de vent ainsi qu’une absence de jeu sur les bords.
L’insert est composé de deux matériaux de densités différentes – l’un assure une position stable dans la coulisse, tandis que l’autre, plus flexible, tend uniformément la toile du volet, empêchant ainsi son ondulation et son froissement.
LAME FINALE CACHÉE
Dans le système adaptatif, une lame finale cachée a été utilisée, garantissant une finition esthétique et harmonieuse du volet. Les lames finales sont disponibles en plusieurs dimensions, selon la taille du caisson ou l’application. Grâce à une conception bien pensée, la lame s’escamote entièrement dans le caisson du volet lorsqu’il est relevé, donnant au système une apparence minimaliste et élégante, sans éléments inférieurs visibles.
Cette solution assure une apparence homogène de toute l’installation, faisant du système un choix idéal pour les façades et enveloppes modernes, où l’esthétique et la haute qualité d’exécution sont essentielles.

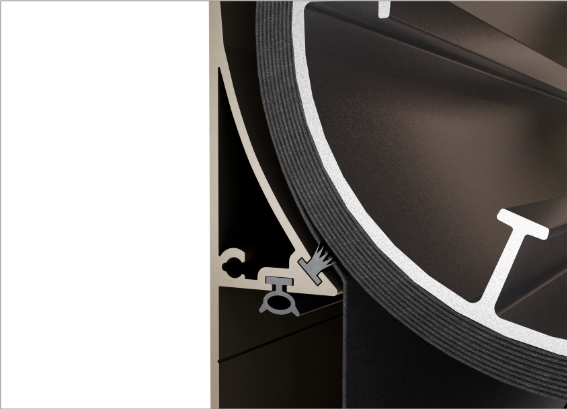

PROFIL COULISSANT
Le profil coulissant de la toile avec joint brosse intégré est un élément situé à l’intérieur du caisson, chargé de stabiliser et de guider correctement la toile. Son rôle est de maintenir le matériau dans la bonne position, assurant un fonctionnement fluide et sans problème du volet.
Grâce à l’utilisation d’un joint brosse, le profil minimise les frottements de la toile, ce qui la protège contre les dommages et prolonge sa durée de vie. De plus, le joint agit comme un amortisseur, réduisant le bruit et améliorant l’étanchéité de l’ensemble du système. Cette solution garantit un fonctionnement précis et silencieux, contribuant ainsi au confort et à la fiabilité du système de protection solaire.
EMBOUTS DES LAMES FINALES
Les embouts de la lame finale ont été conçus avec des rainures précisément façonnées, qui prolongent la ligne de la poche pour le joint brosse intégré à la lame elle-même. Ainsi, le joint peut être disposé sur toute la largeur du volet – d’un embout à l’autre – ce qui élimine la formation d’interstices au niveau des bords de la lame finale.
Cette solution assure une meilleure étanchéité du volet en position fermée, en limitant le passage de la lumière, des insectes et des impuretés.
ESPACE TECHNIQUE DES GRANDES COULISSES
La grande coulisse ZIP, utilisée dans les systèmes adaptatifs de volets screen, a été conçue non seulement pour le guidage de la toile avec fermeture ZIP, mais également comme un élément multifonction intégrant ce que l’on appelle un espace technique. Cet espace constitue une chambre de service interne de la coulisse, qui peut être utilisée lors de la production ou de l’installation pour dissimuler des éléments supplémentaires de l’équipement, ce qui améliore considérablement les caractéristiques fonctionnelles et esthétiques du système.
Les embouts de la lame finale ont été conçus avec des rainures précisément façonnées, qui prolongent la ligne de la poche pour le joint brosse intégré à la lame elle-même. Ainsi, le joint peut être disposé sur toute la largeur du volet – d’un embout à l’autre – ce qui élimine la formation d’interstices au niveau des bords de la lame finale.
Cette solution assure une meilleure étanchéité du volet en position fermée, en limitant le passage de la lumière, des insectes et des impuretés.

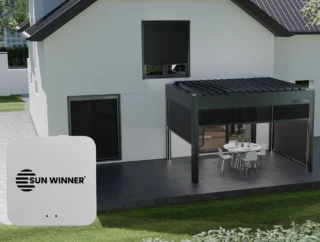

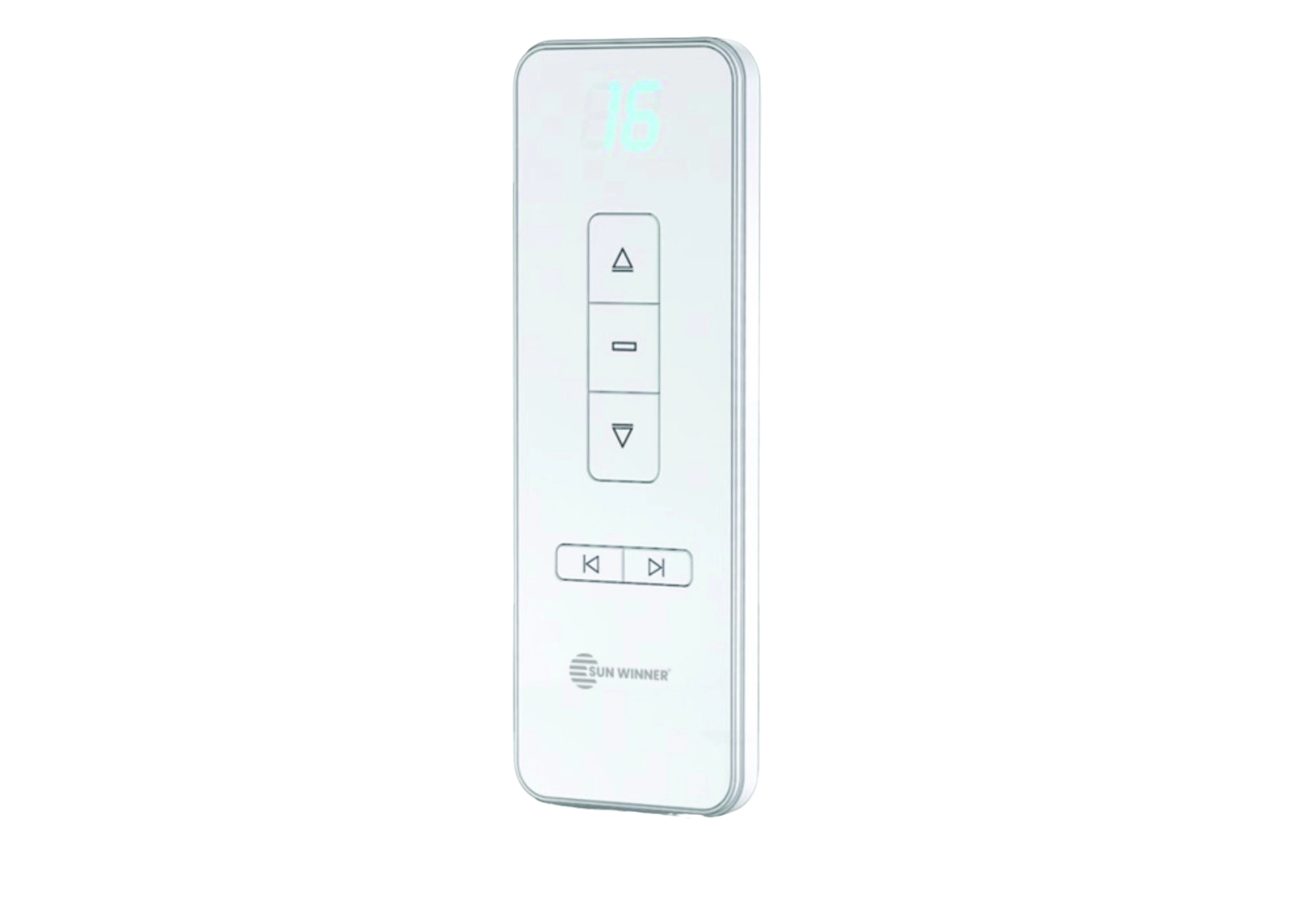

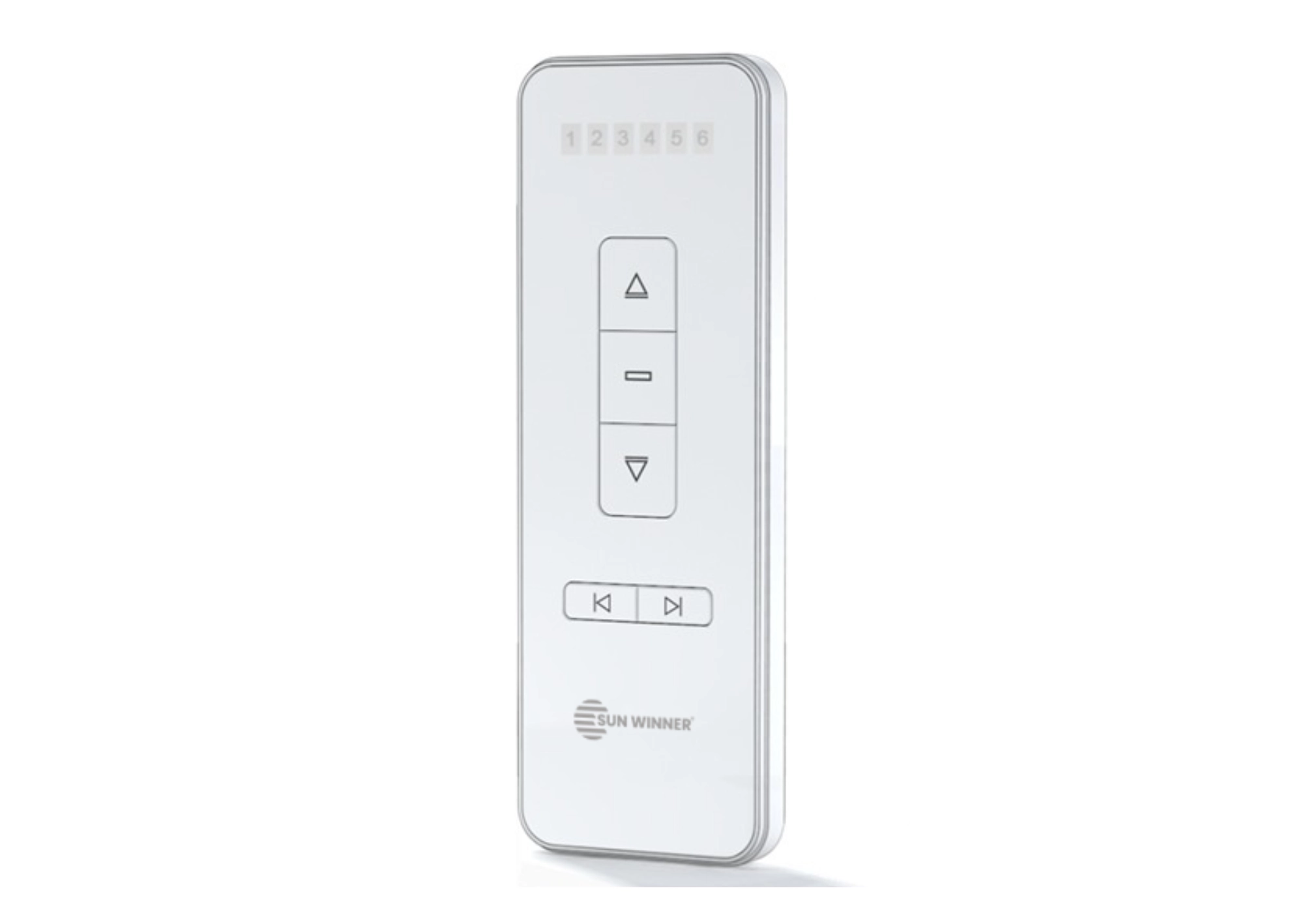

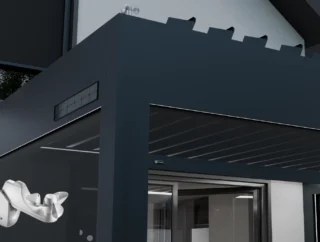

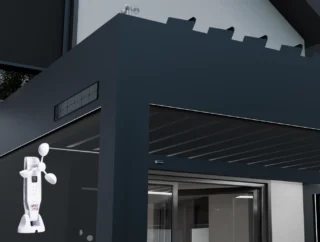

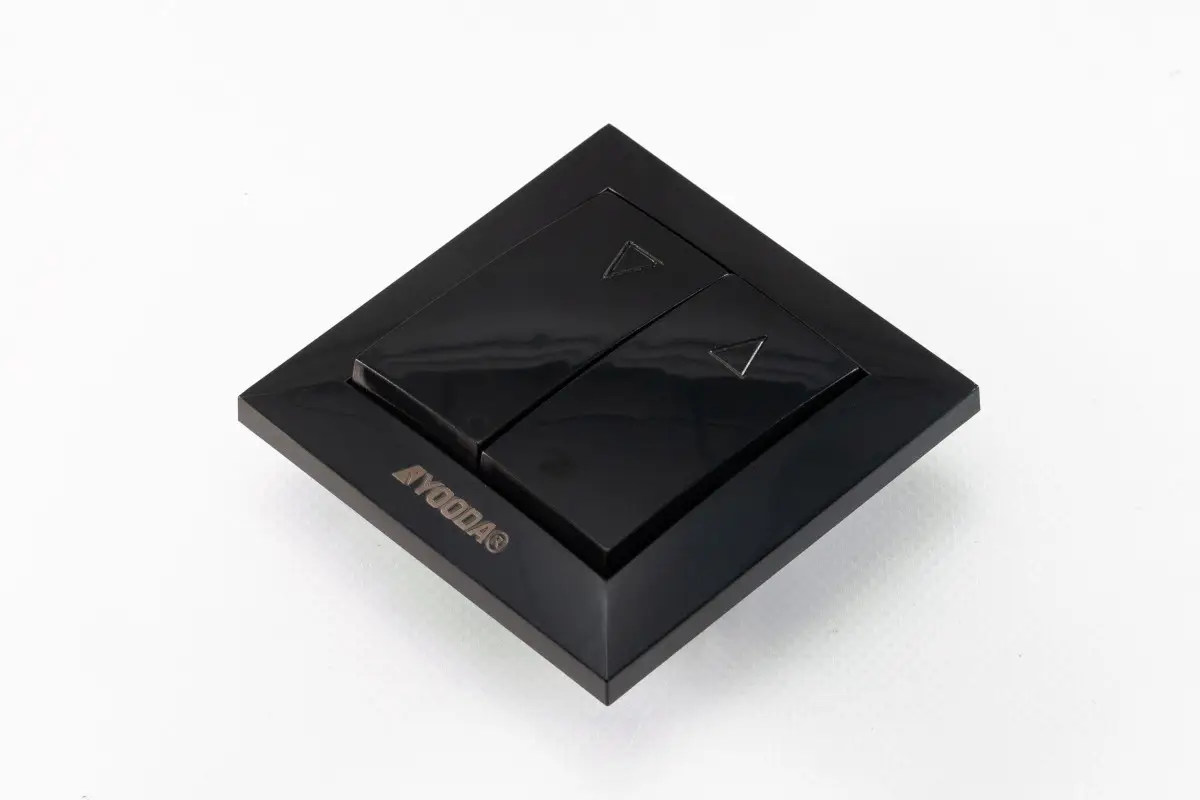

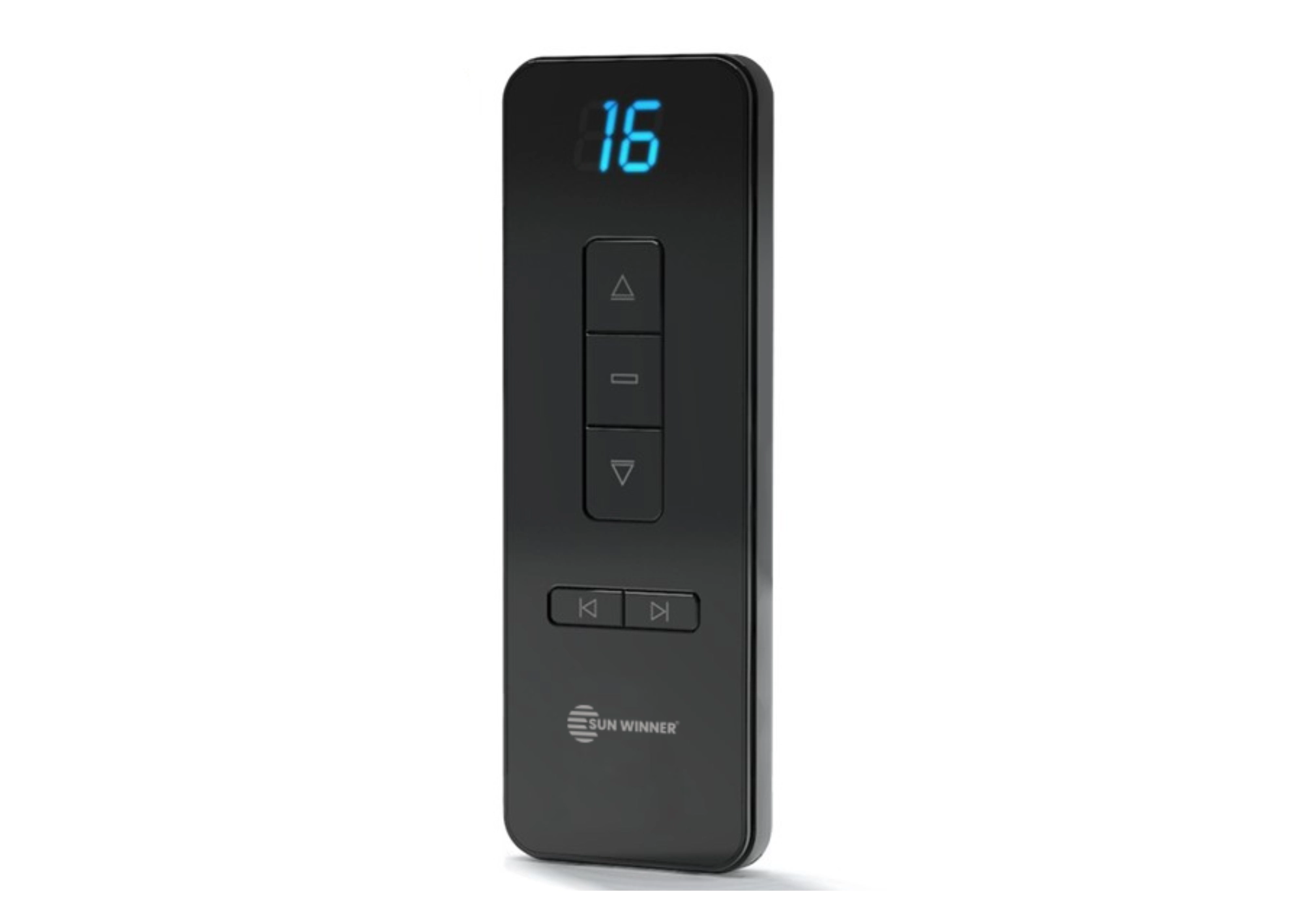

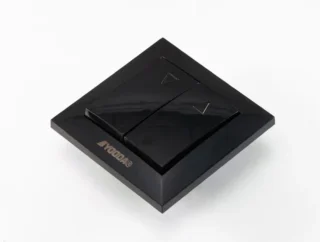

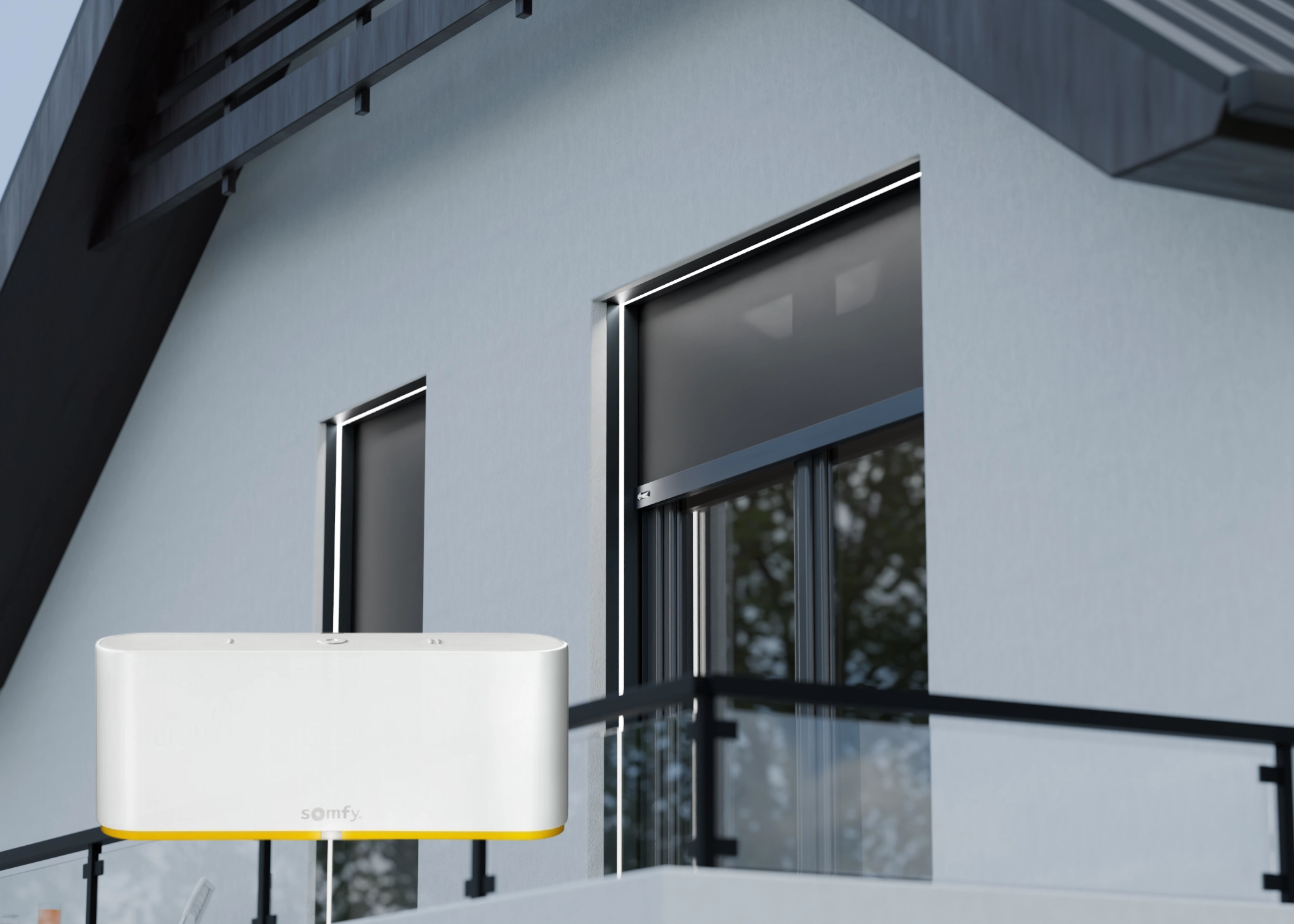

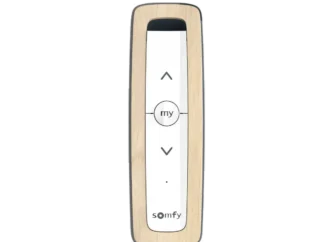

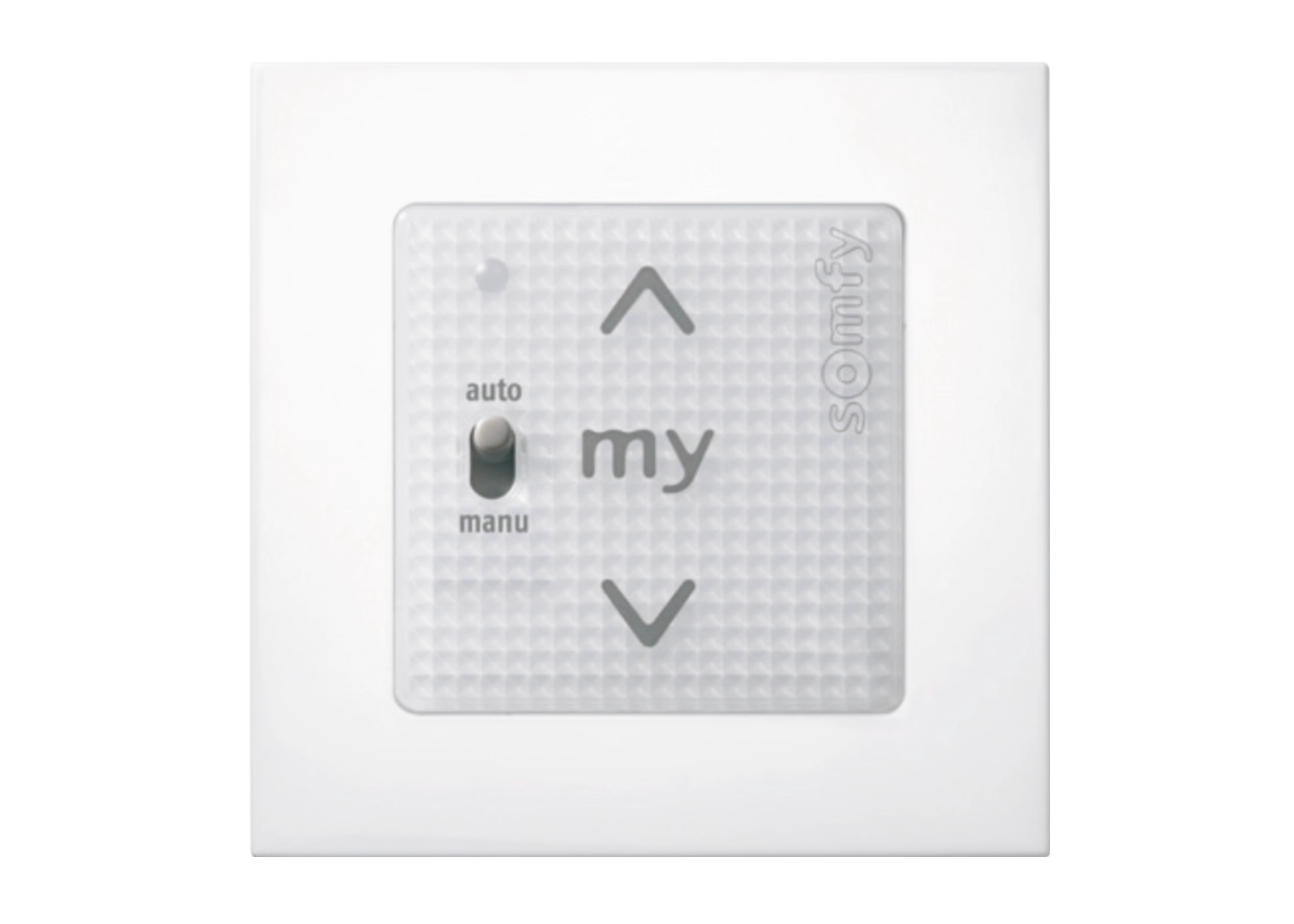

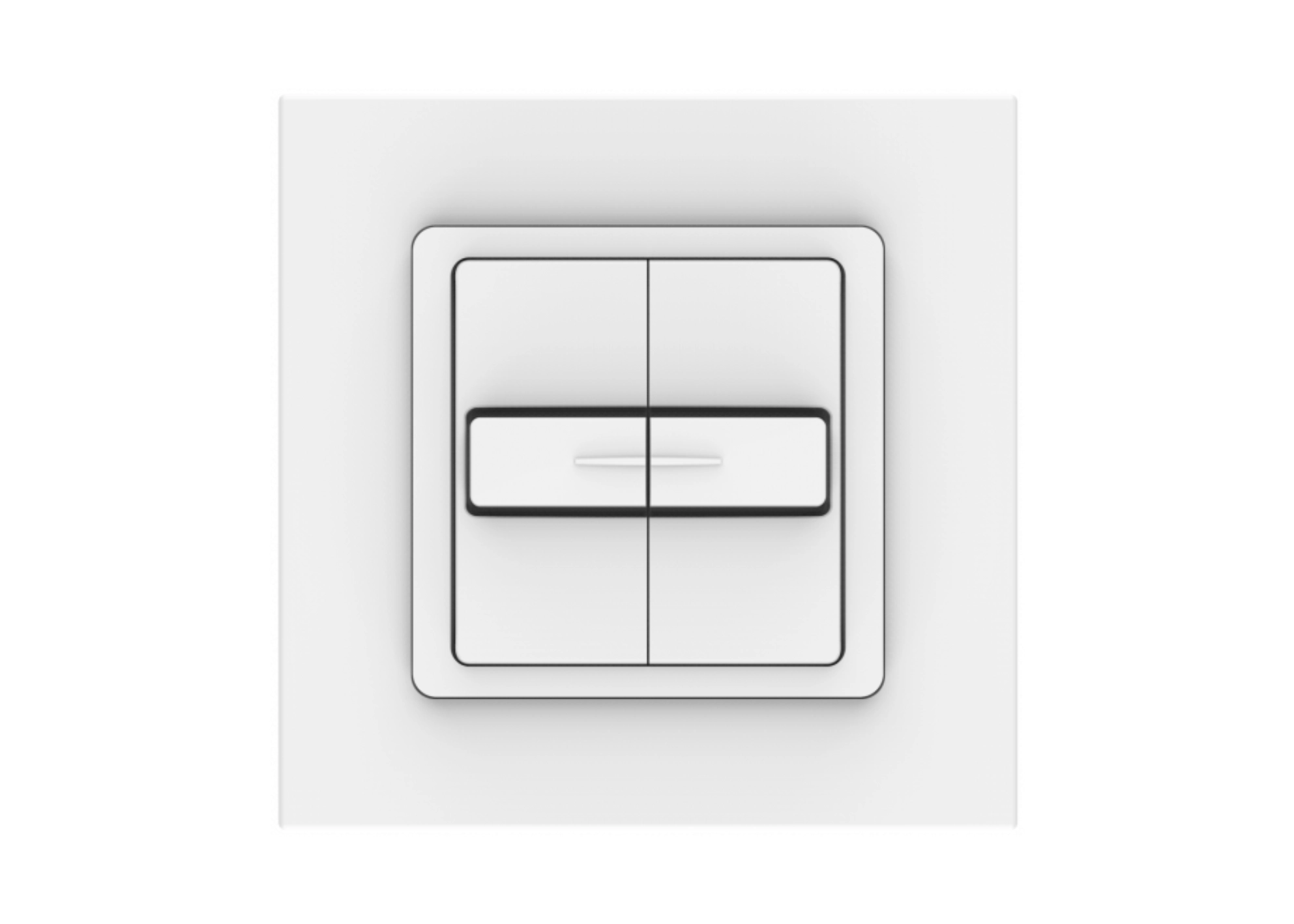

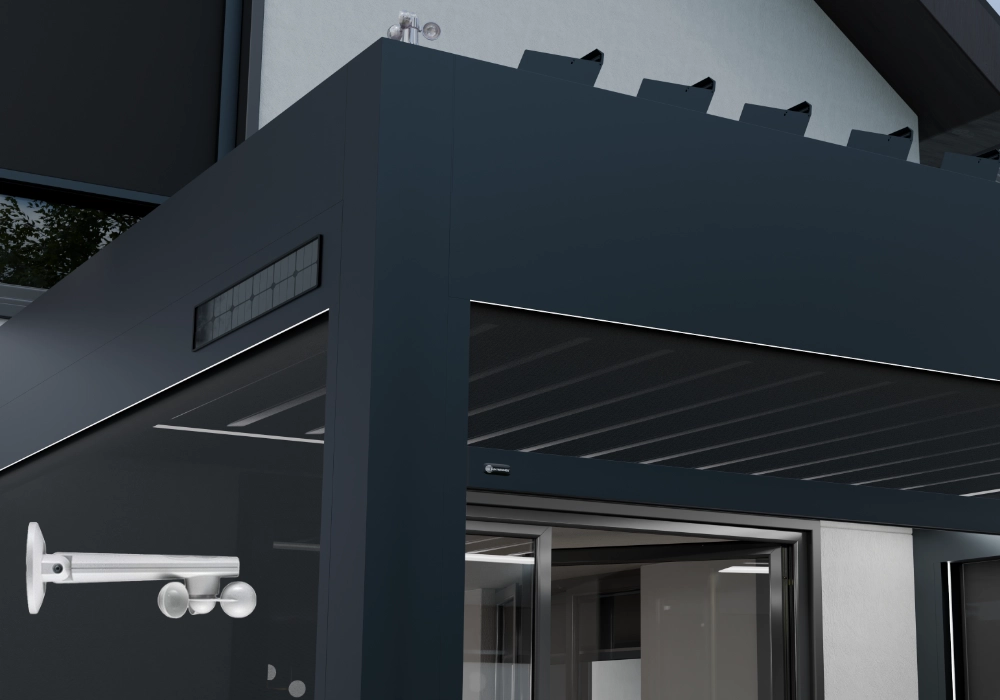

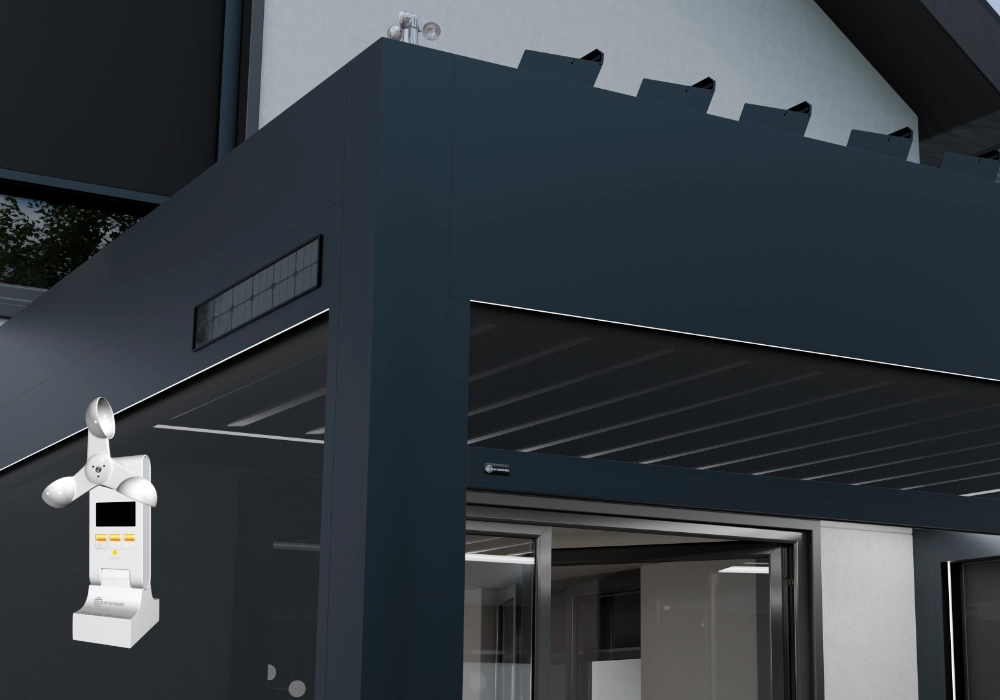

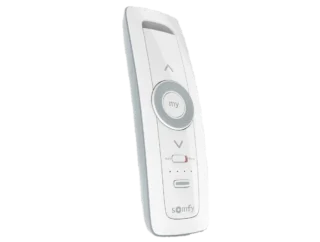

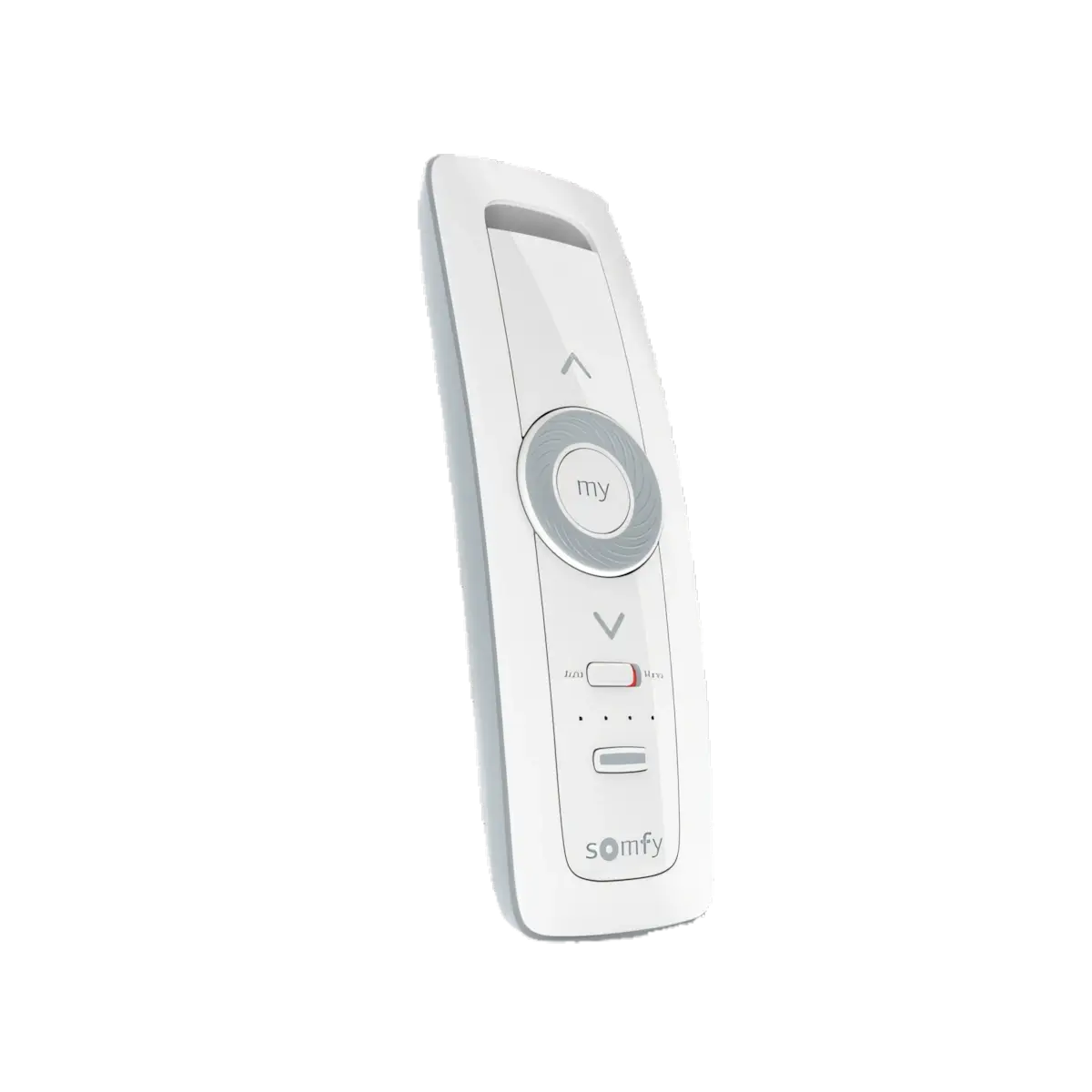

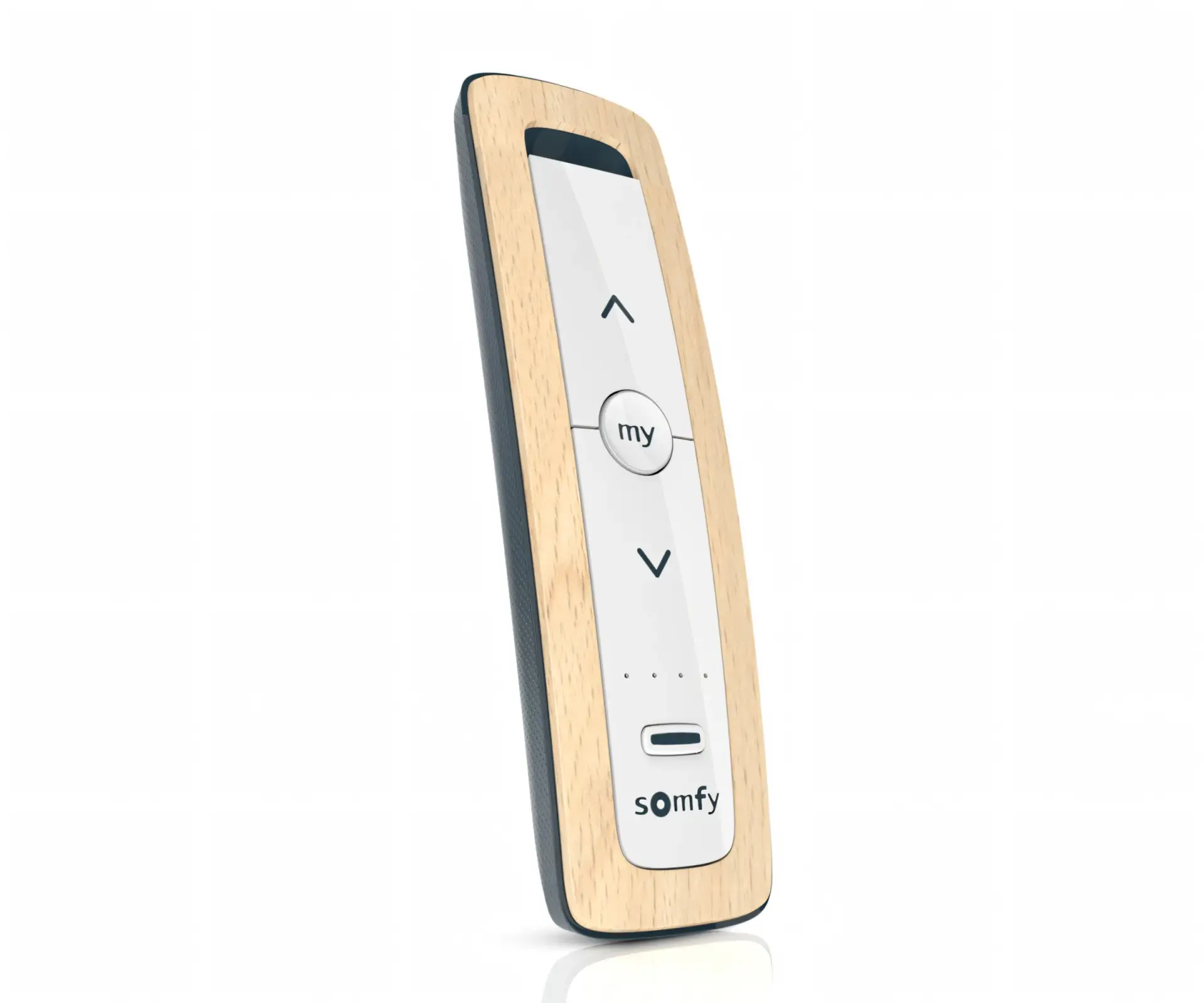

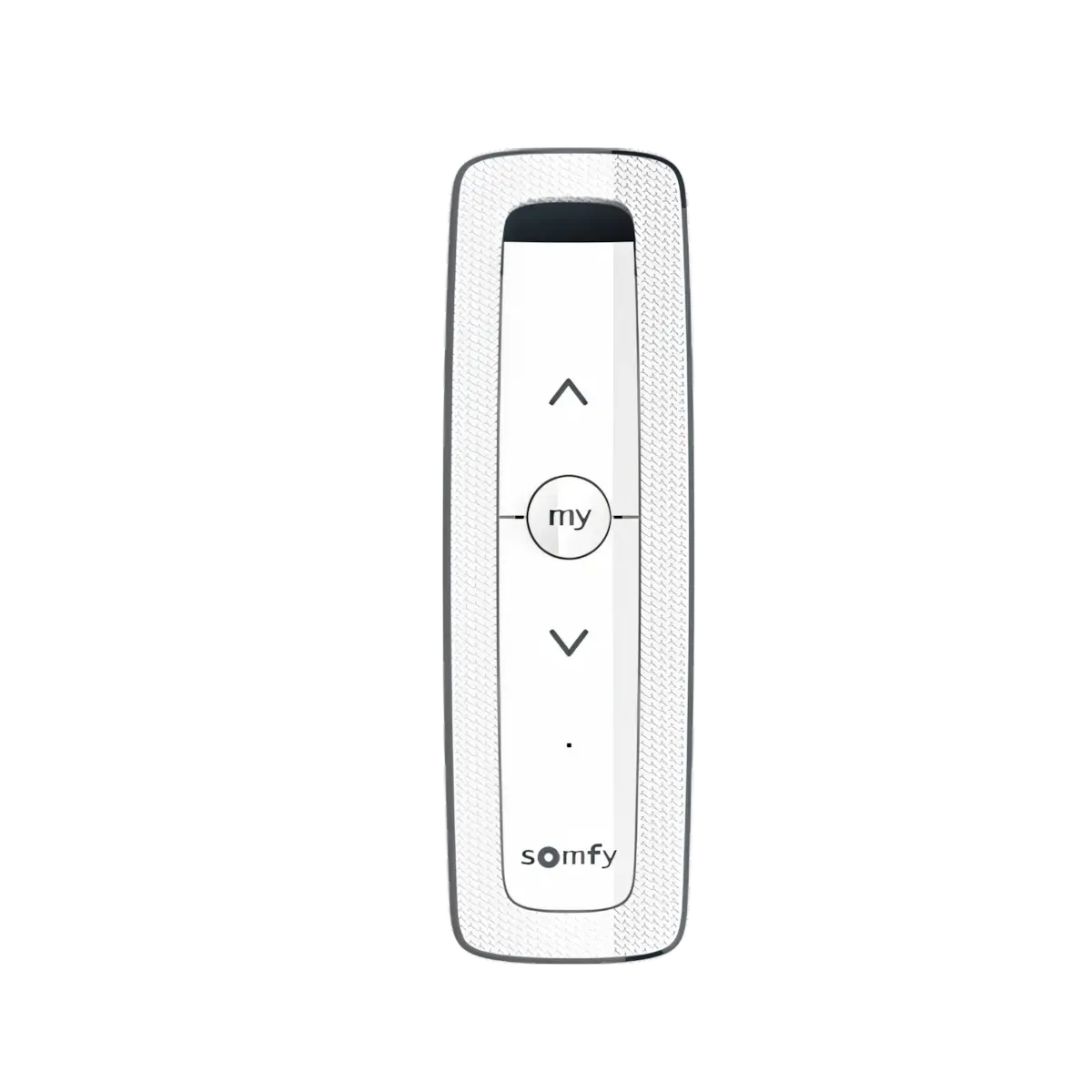

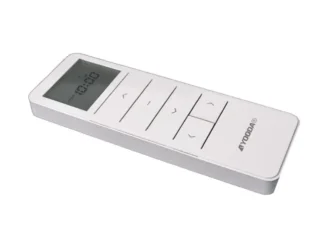

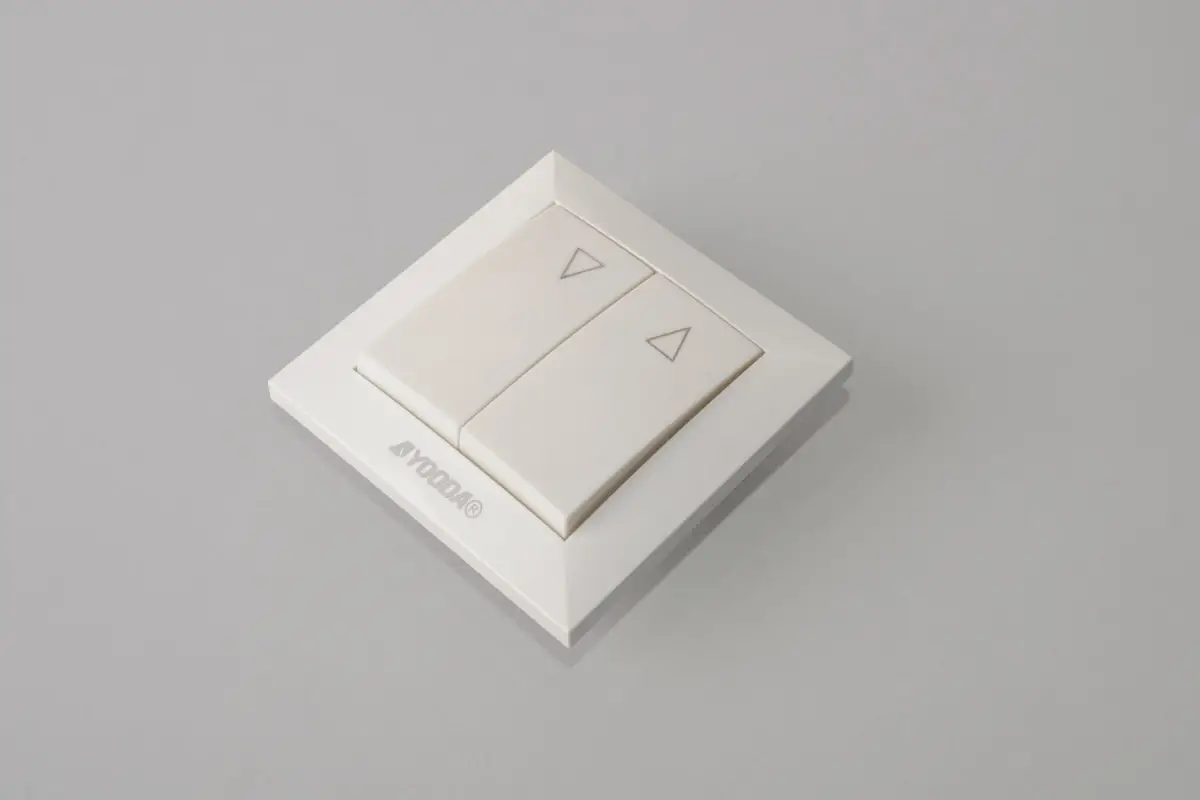

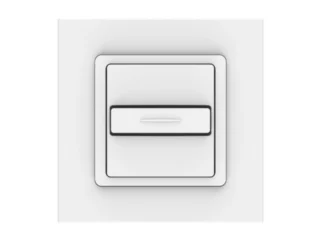

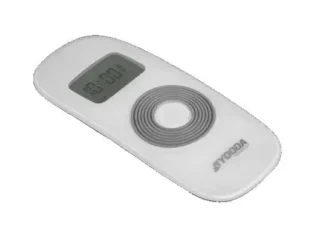

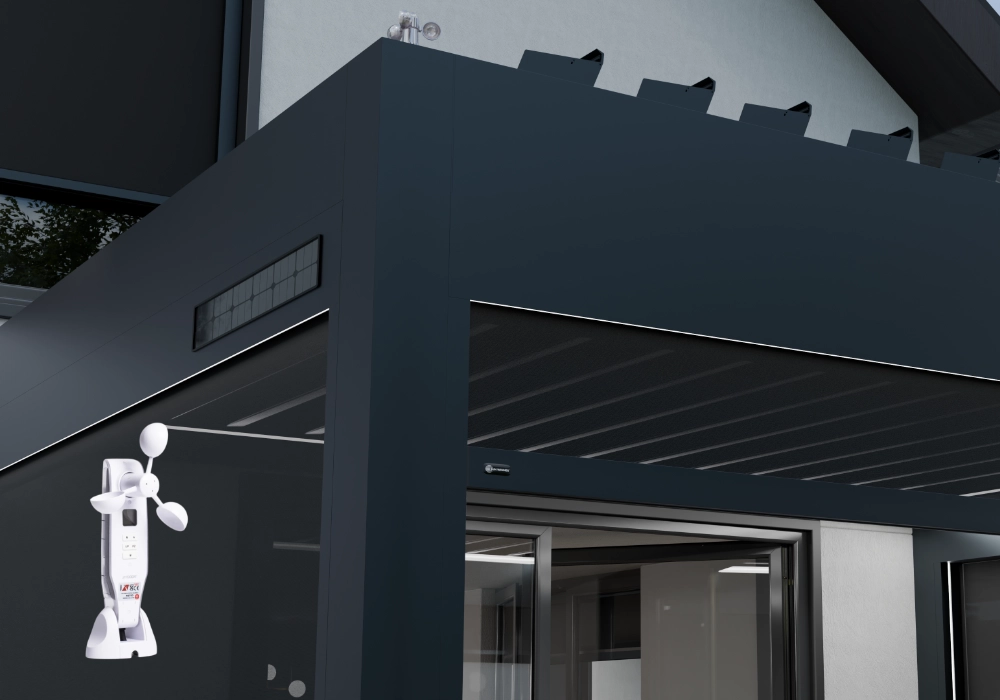

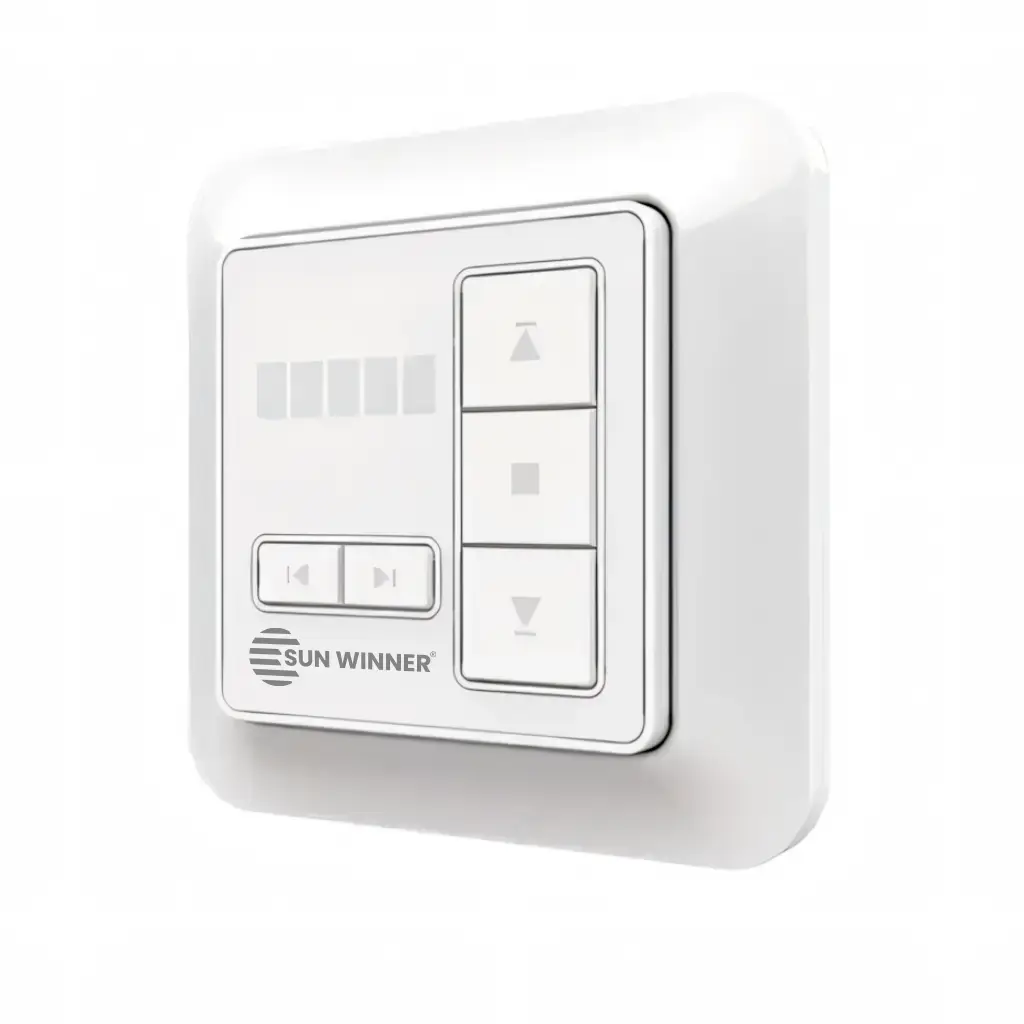

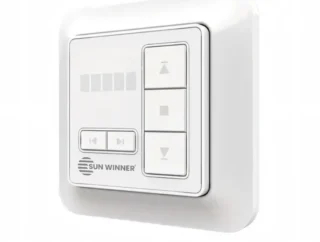

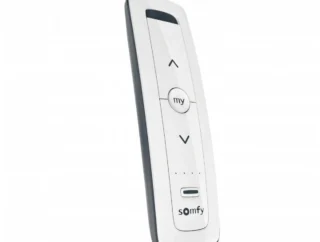

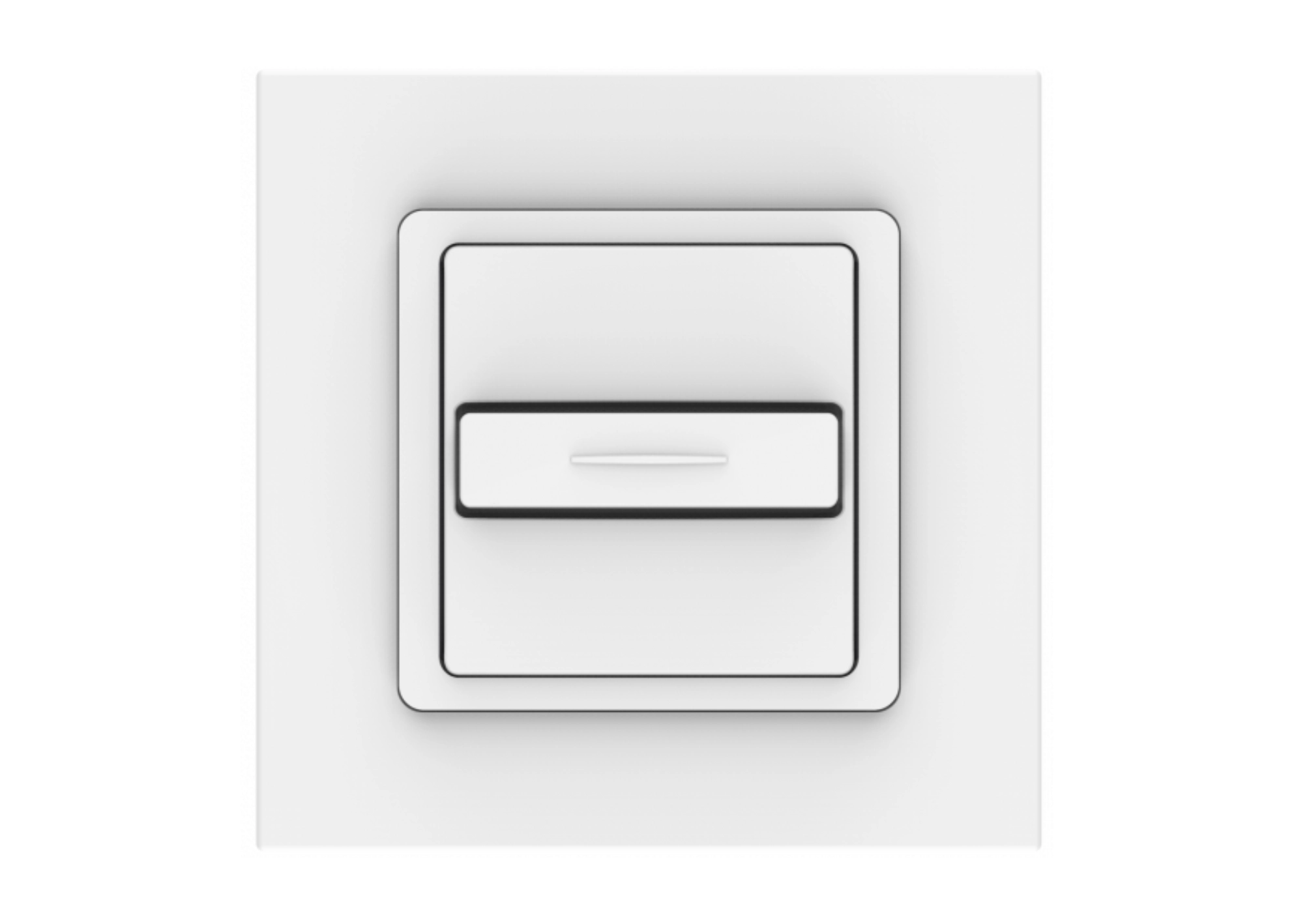

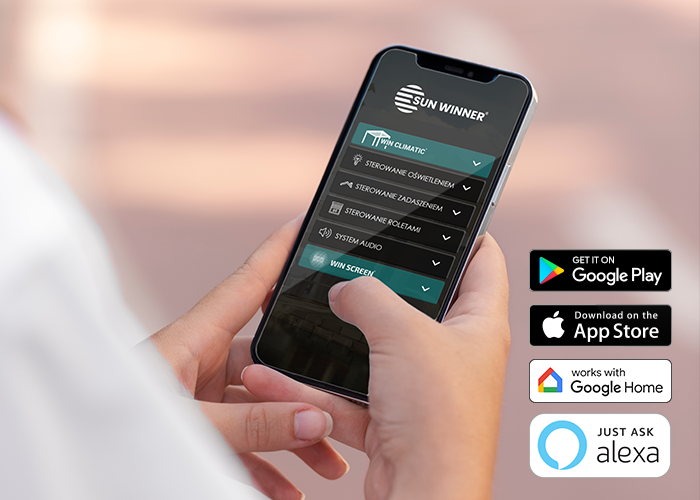

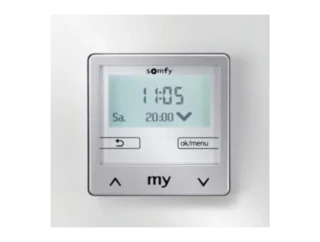

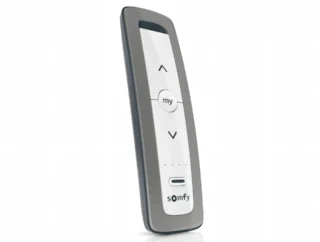

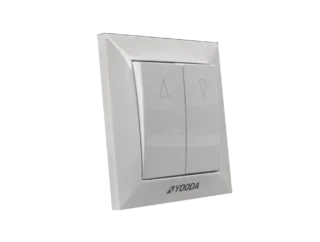

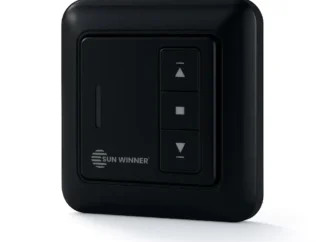

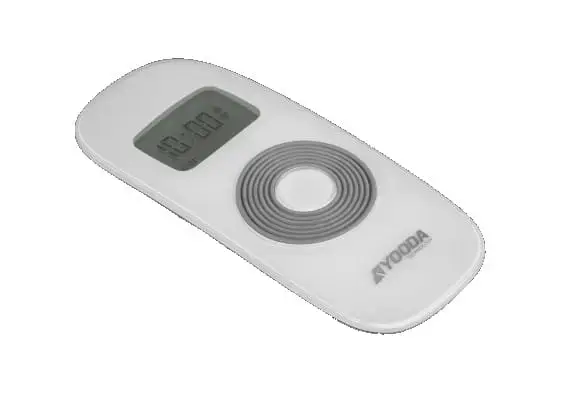

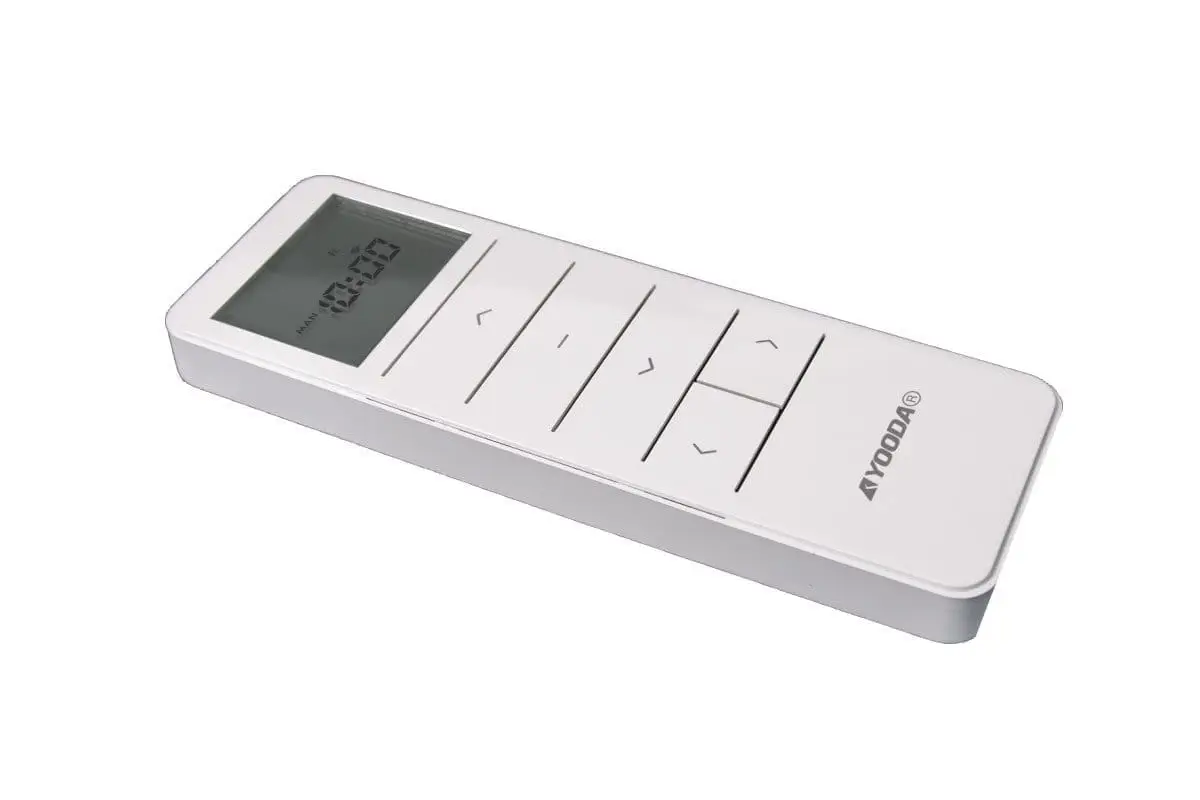

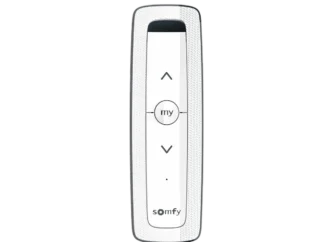

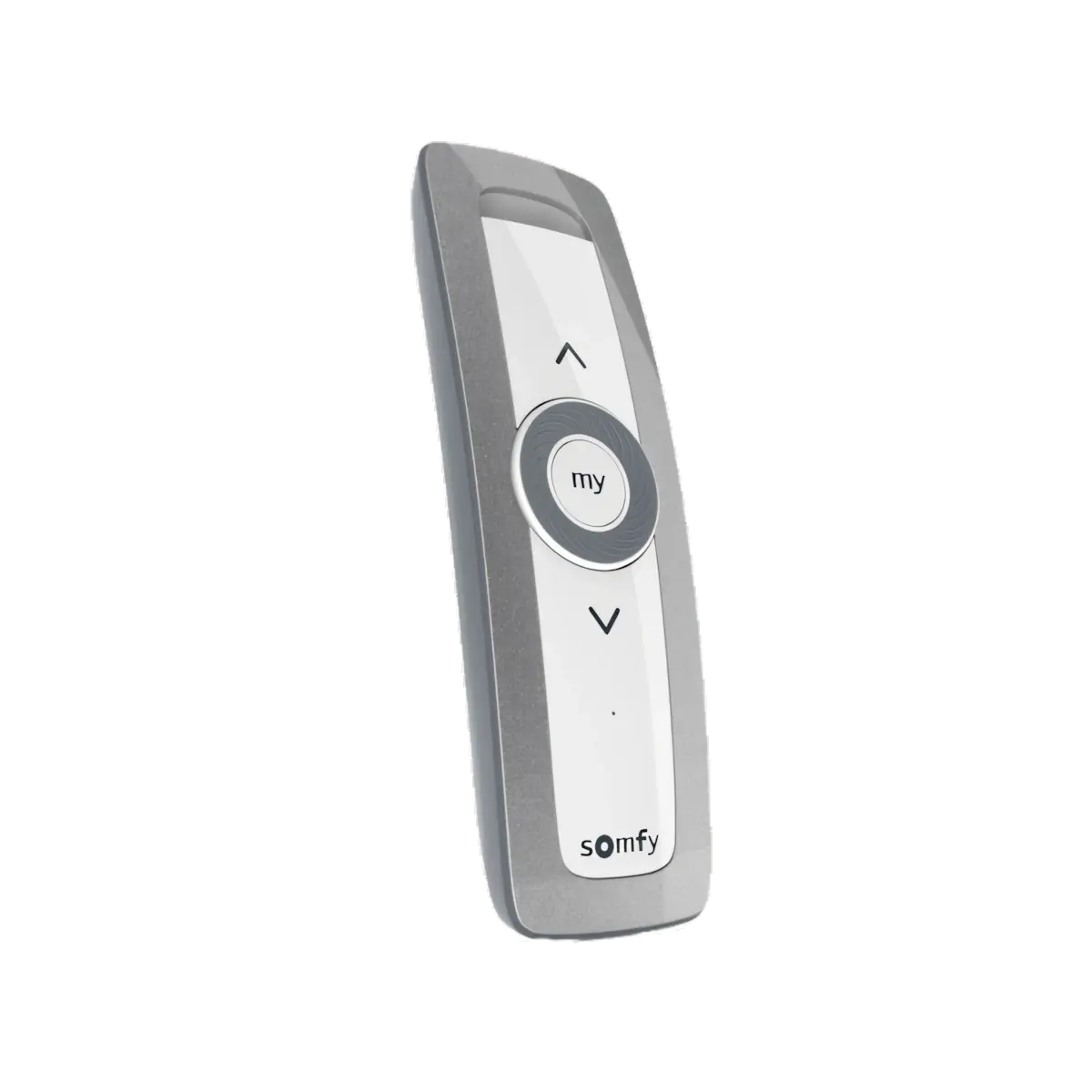

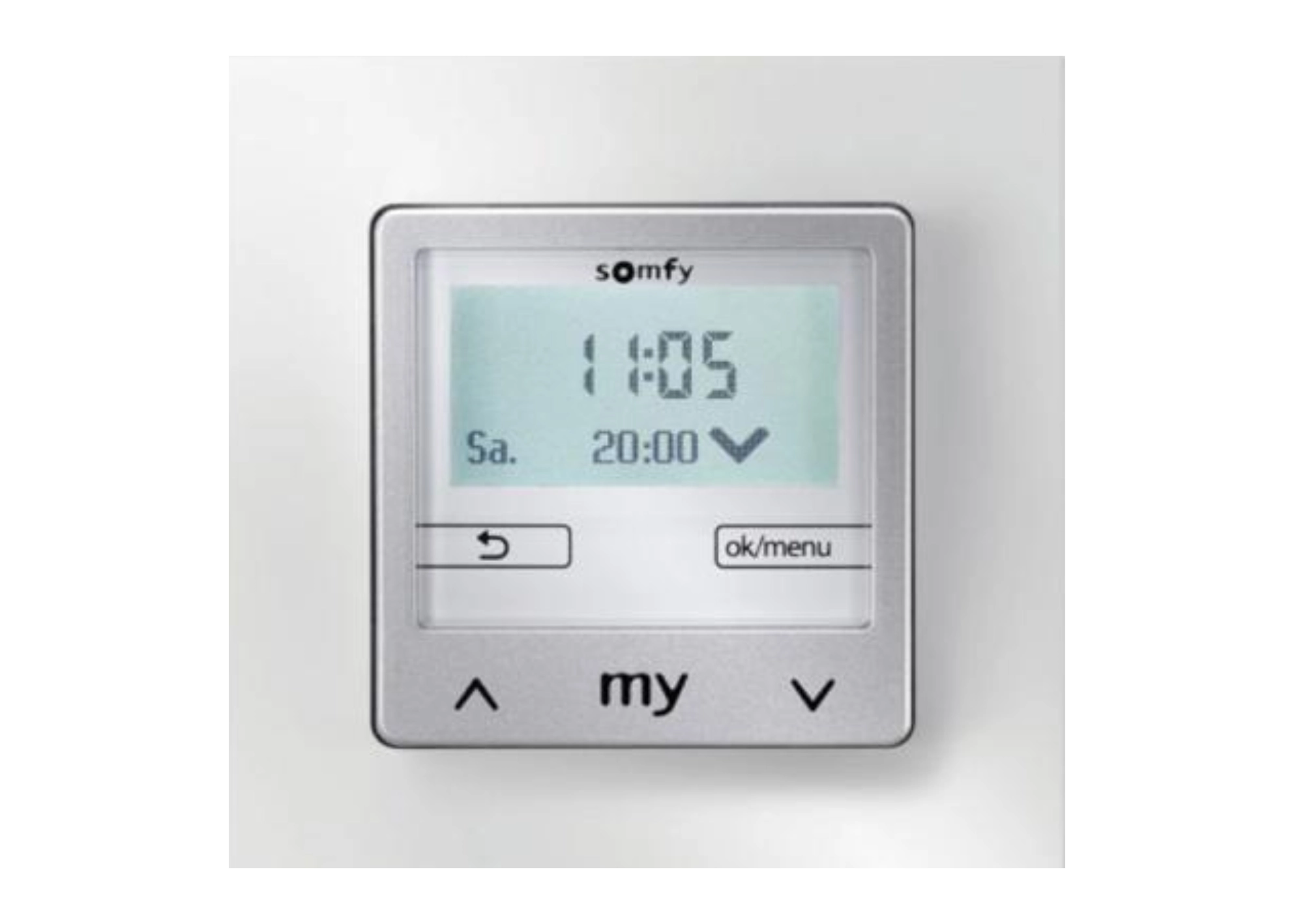

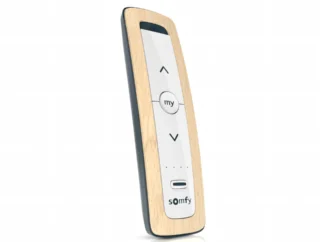

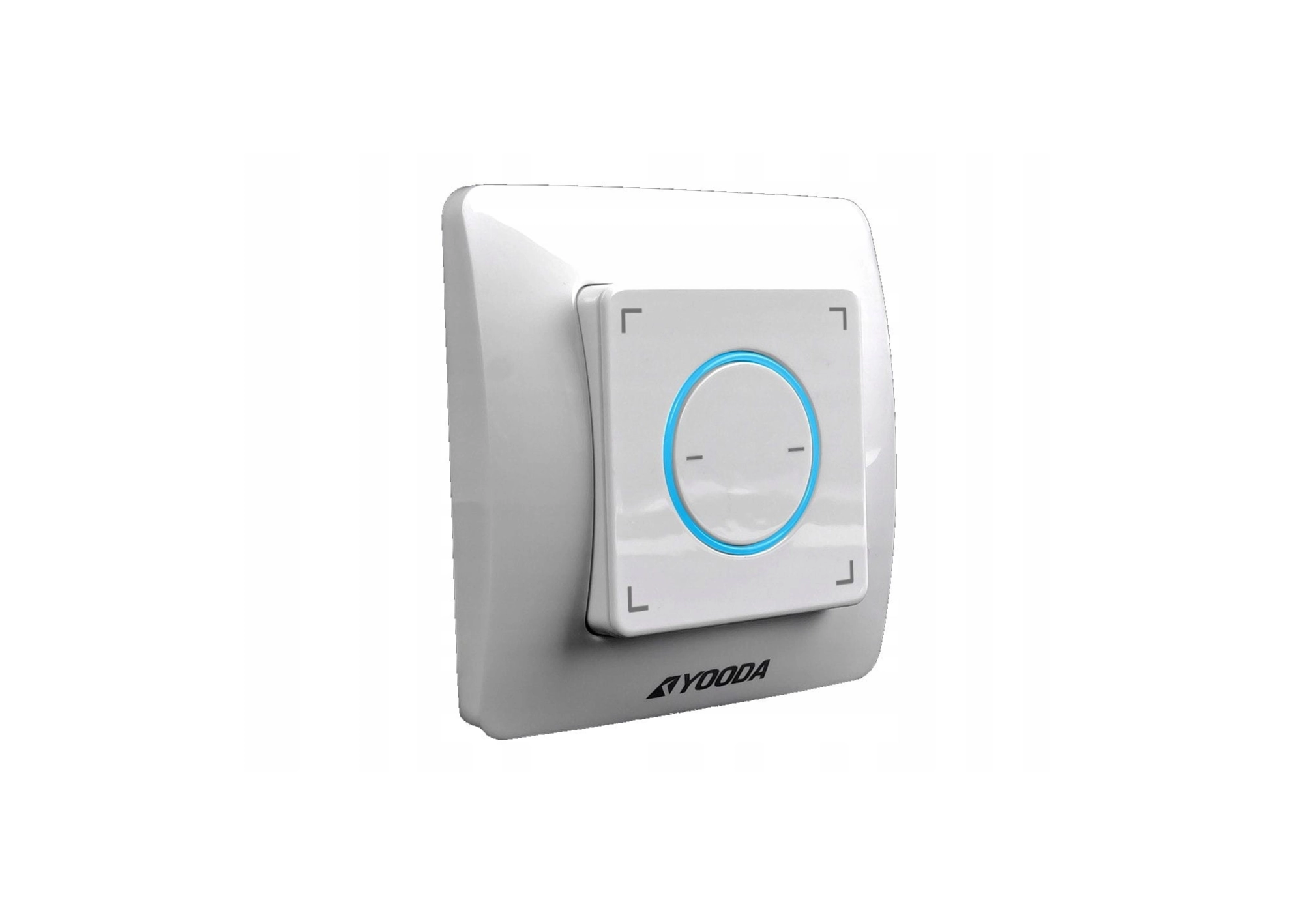

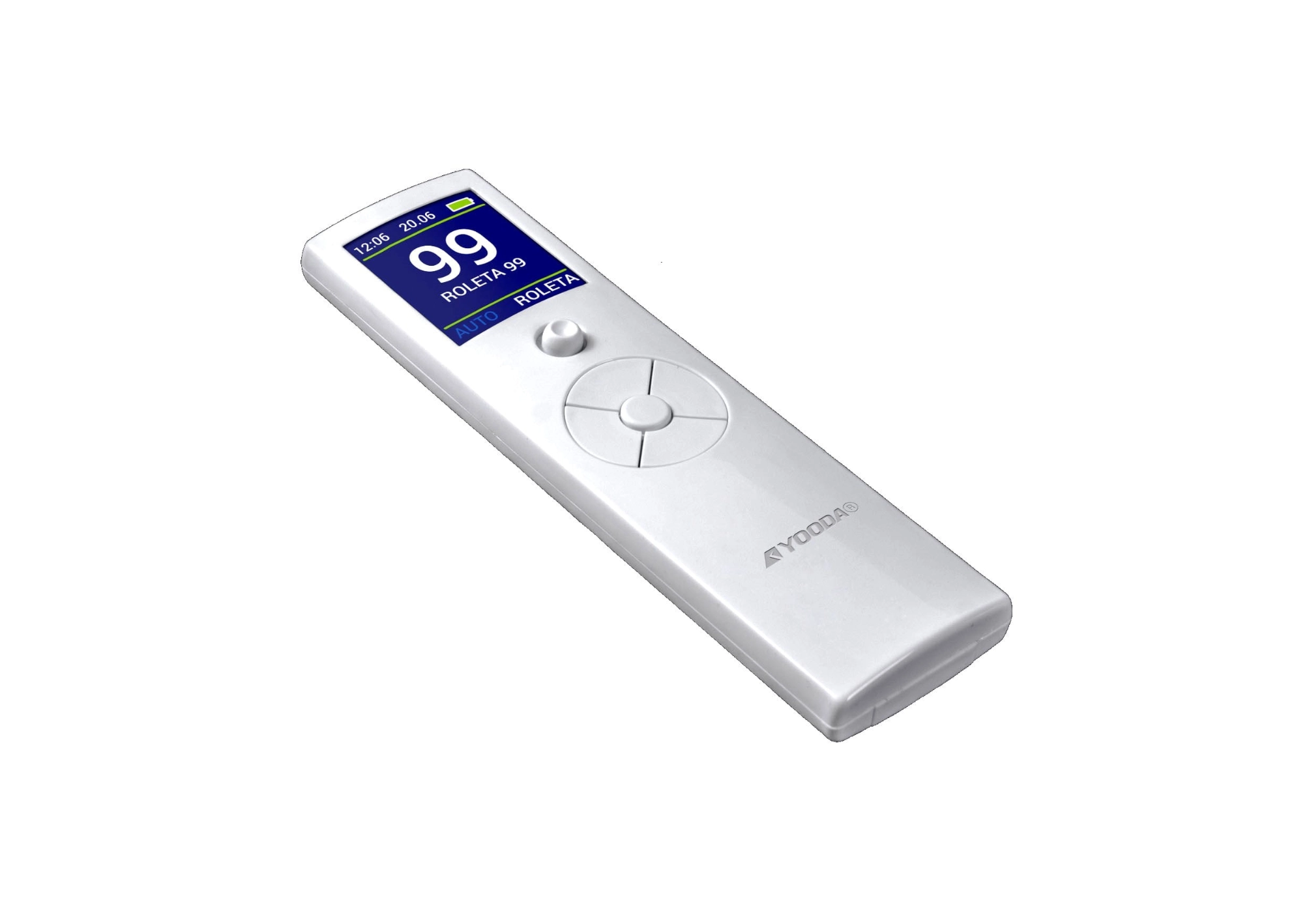

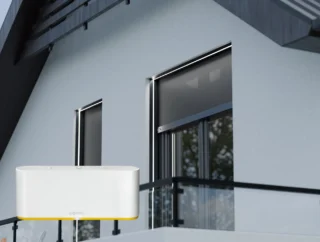

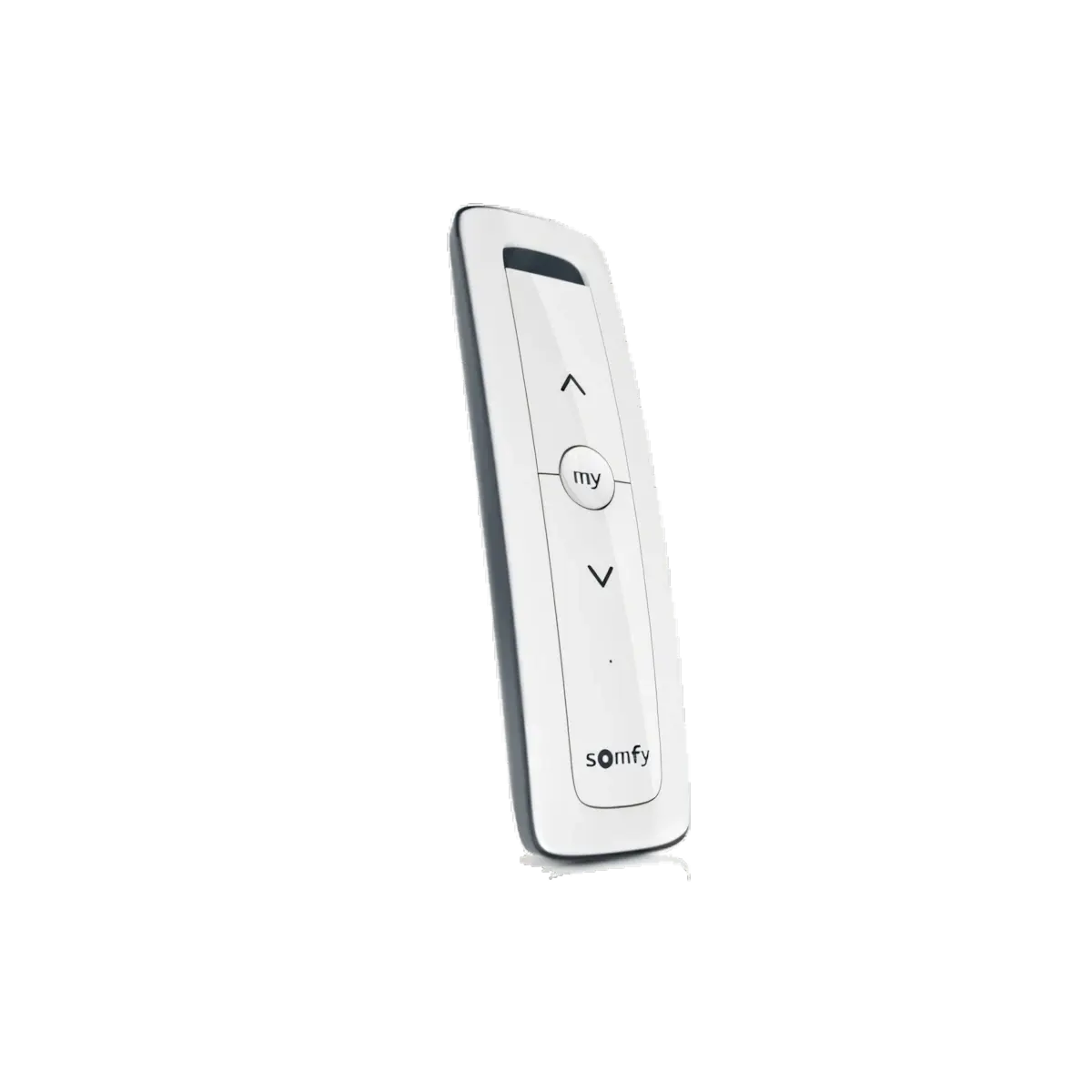

COMMANDE INTELLIGENTE

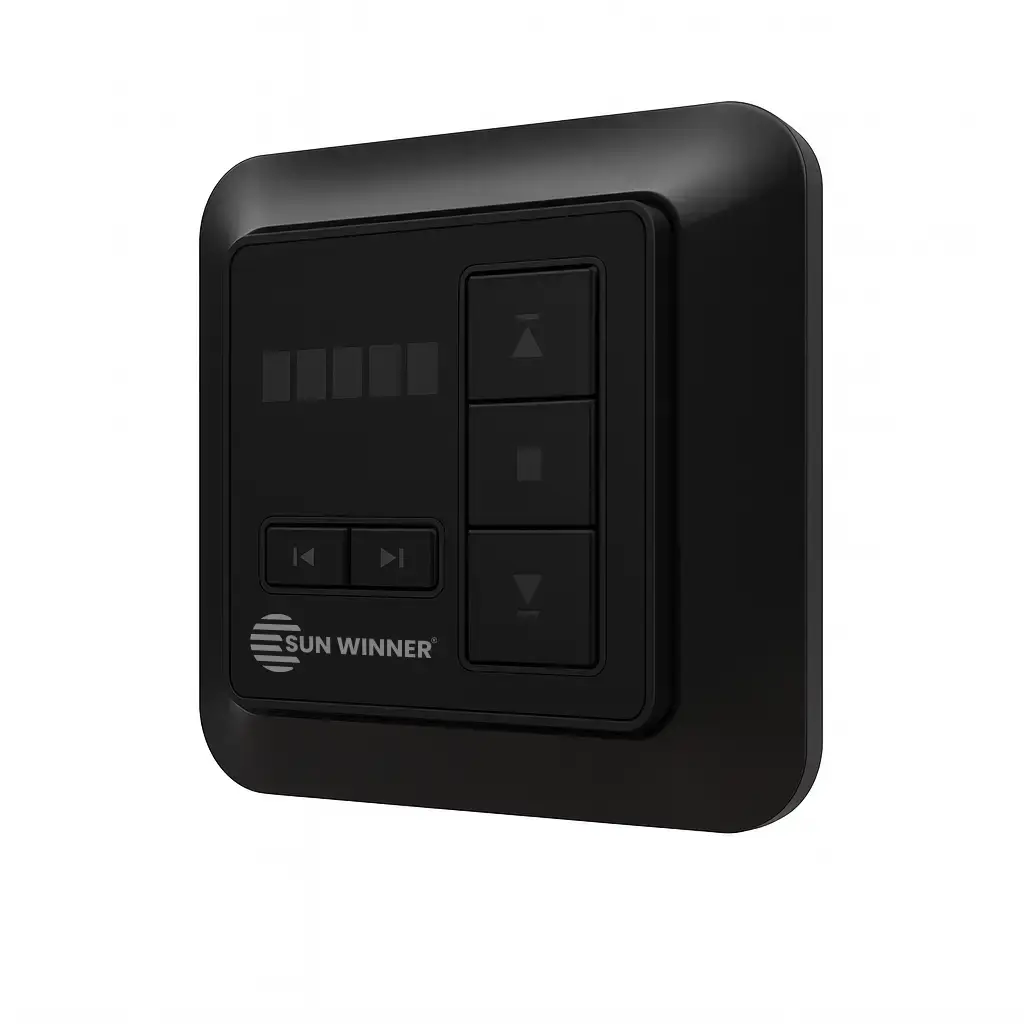

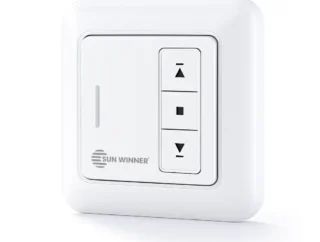

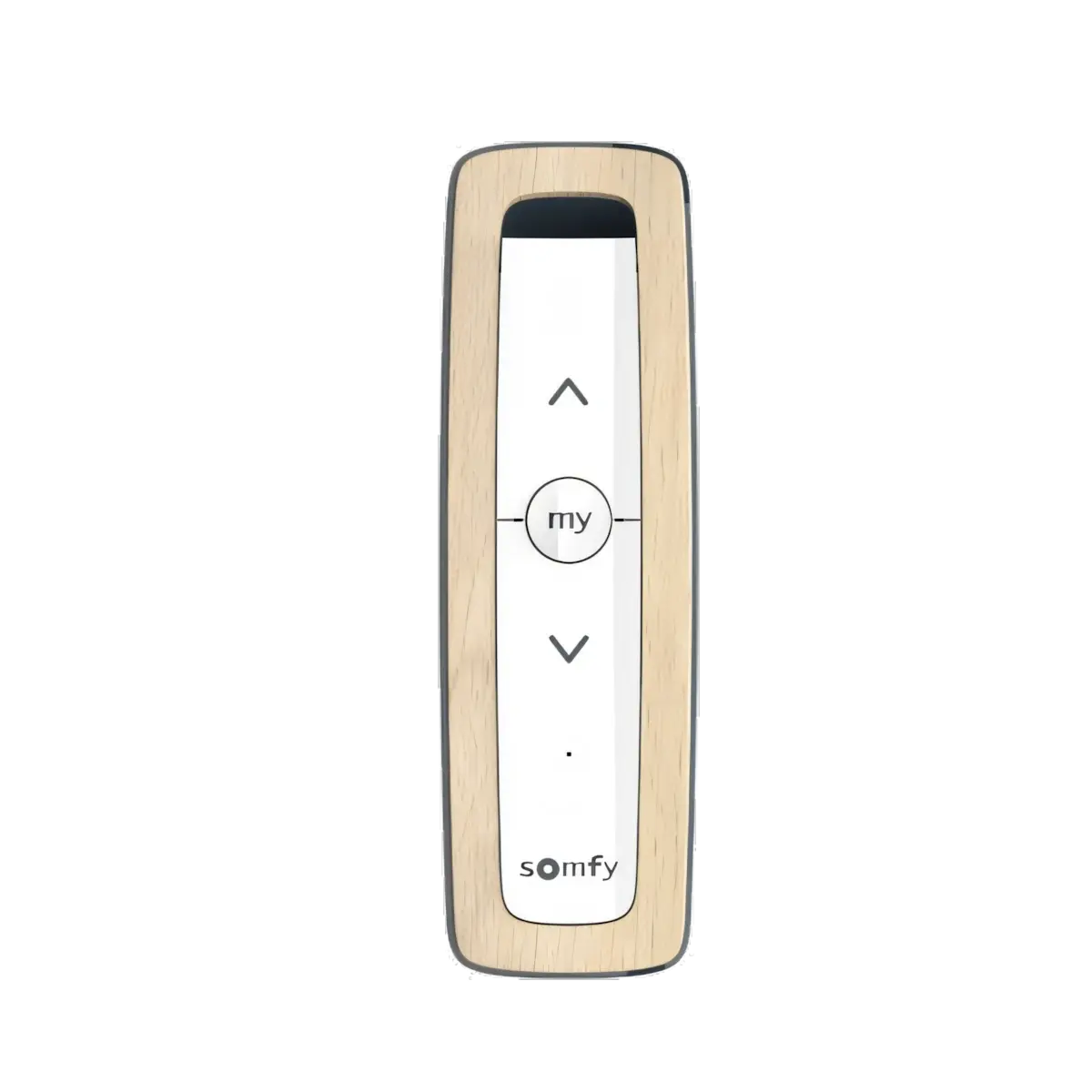

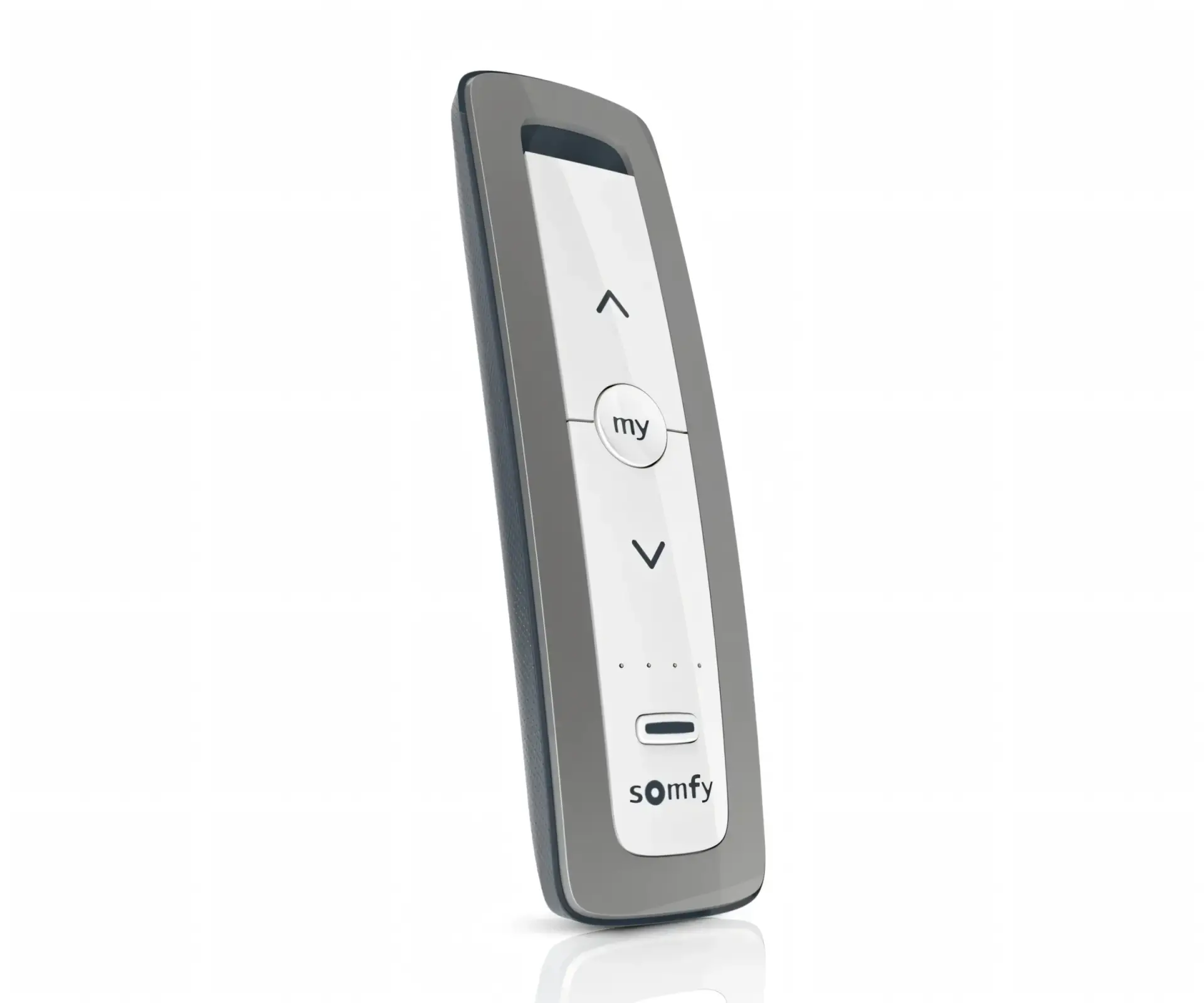

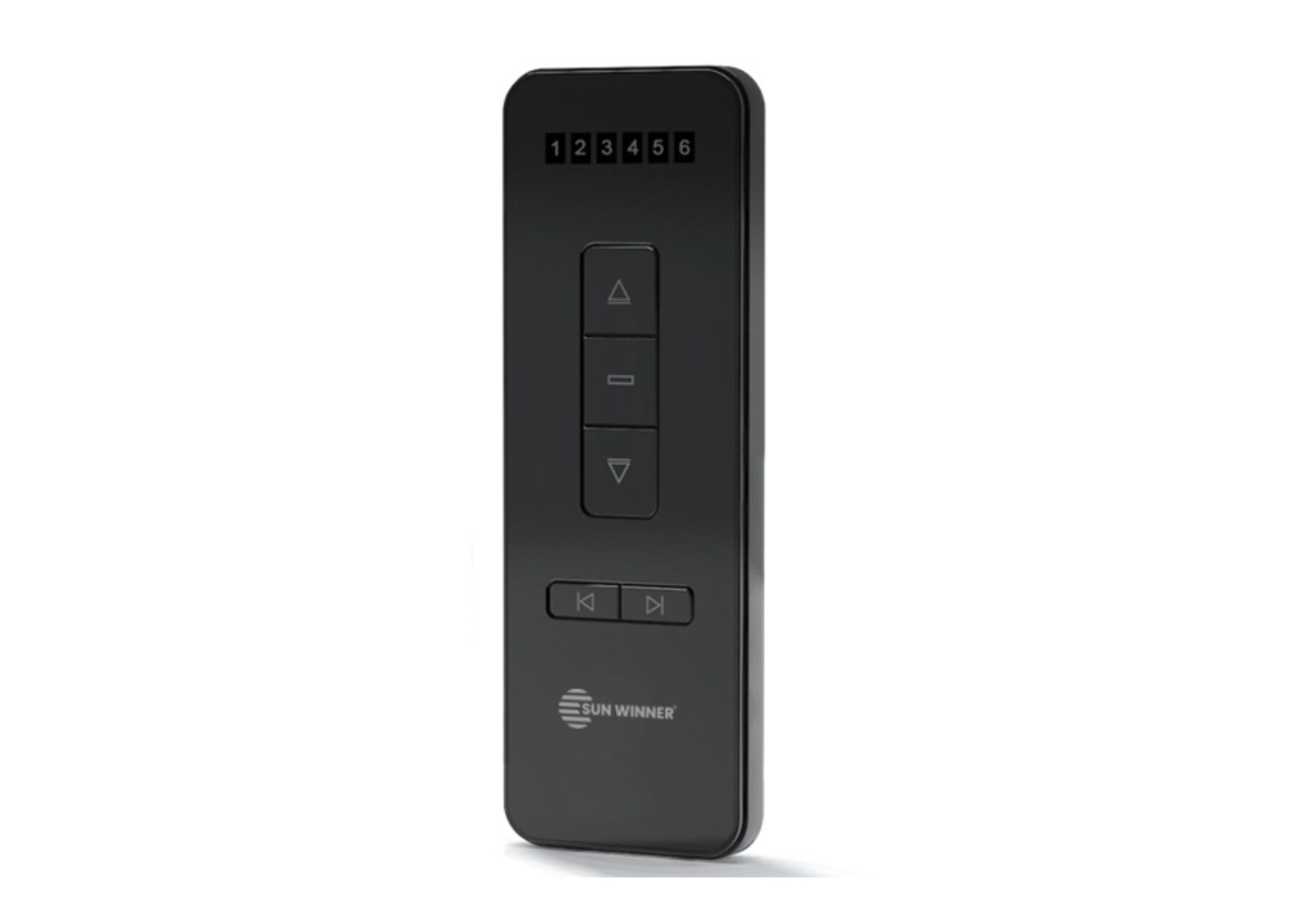

Grâce à l’utilisation d’une centrale intelligente, il est possible de contrôler la pergola ainsi que les équipements supplémentaires à l’aide d’un smartphone ou d’une tablette, et ce depuis n’importe quel endroit dans le monde.
MATÉRIAUX PREMIUM
Une construction innovante avec toiture, réalisée en aluminium extrudé et en acier inoxydable.
Les profilés extrudés sont fabriqués en aluminium de haute qualité, avec des parois épaisses et robustes, renforcés par des chambres et des nervures.
Les éléments en acier utilisés dans la structure WIN CLIMATIC sont fabriqués en acier inoxydable de la plus haute qualité, avec une section épaisse.
LARGE GAMME DE COLORIS DE LA CONSTRUCTION EN STANDARD
Nous proposons une large gamme de coloris de la construction en standard !
La structure est thermolaquée en sept couleurs issues de la palette standard WIN CLIMATIC S500.
Il est également possible d’appliquer un thermolaquage dans n’importe quelle couleur de la palette RAL ainsi qu’en teintes imitation bois.
CONFORMITÉ À LA NORME CE
Nos produits répondent aux exigences de la norme PN-EN 1090-1 à PN-EN 1090-3, introduite par le Comité Polonais de Normalisation pour les structures en acier et en aluminium, ce qui est confirmé par le marquage CE du produit.
TIGER COATINGS
Grâce à l’utilisation de revêtements en poudre thermodurcissables, nous obtenons des possibilités quasiment illimitées de finition des surfaces.
Dans nos produits, nous utilisons exclusivement des revêtements de TIGER COATINGS, qui garantissent durabilité et une qualité d’exécution sans compromis.
REVÊTEMENT DE PEINTURE DURABLE
Toutes nos structures fabriquées possèdent le certificat international de qualité des revêtements de peinture.
Les produits portant le label QUALICOAT se distinguent par d’excellentes propriétés, confirmées par des laboratoires d’essais accrédités.
HAUTE QUALITÉ DE FABRICATION DES PRODUITS ET DE L’EMBALLAGE
Une équipe spécialisée ainsi qu’un parc de machines ultramoderne nous permettent d’atteindre la plus haute qualité de production.
Chaque produit est minutieusement contrôlé par le service de contrôle qualité avant expédition, afin de vérifier sa conformité avec la commande et la qualité de fabrication.
Nous attachons également une grande importance à l’emballage soigné et à la protection des marchandises pendant le transport. Grâce à l’utilisation de cales en polystyrène spécialement adaptées, de films à bulles d’air et de cartons épais et résistants, nous pouvons garantir que les produits commandés vous parviennent en parfait état.

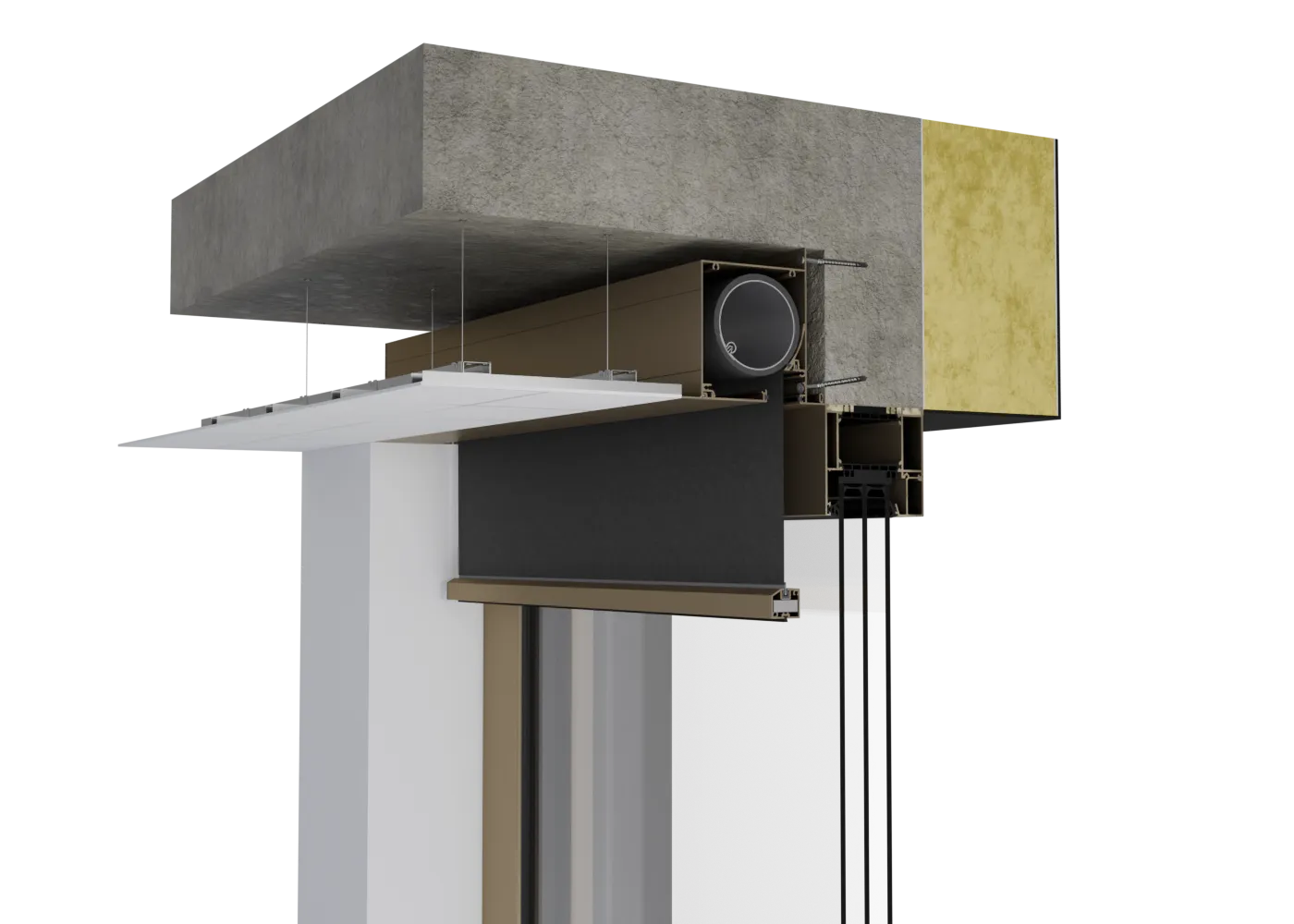

WS 110 PO1
WS 110 PO1 SYSTÈME ENCASTRÉ WS 110 PO1
Dimensions du caisson : 110 x 120 mm
Dimensions maximales du système : 5000 x 3000 mm \[15,00 m²] ou 4000 x 4000 mm \[16,00 m²]
Diamètre du tube : ∅ 63 mm, ∅ 78 mm
Isolation : arrière du caisson isolé avec une plaque PIR de 20 mm d’épaisseur
Lame finale : LD-1 (se cache entièrement dans le caisson), LD-2 (ne se cache pas entièrement dans le caisson)
ATTENTION : Pour les stores d’une largeur allant jusqu’à 1200 mm, on utilise la lame finale lestée LD-2 qui ne se cache pas entièrement dans le caisson
EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AZ1
COULISSE DOUBLE ZIP: A2
COULISSE SIMPLE ZIP: P1
COULISSE DOUBLE ZIP: P2
CÂBLE EN ACIER
VOLET À DÉROULEMENT LIBRE
LAMES FINALES
LAME FINALE LD-1
* LAME FINALE LD-2
* La lame finale LD-2 est utilisée pour les stores d’une largeur allant jusqu’à 1200 mm et ne se loge pas entièrement dans le coffre

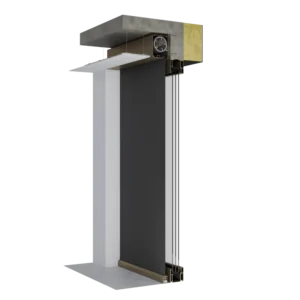

WS 130 PO2
WS 130 PO2 SYSTÈME ENCASTRÉ WS 130 PO2
Dimensions du coffre : 130 x 160 mm
Dimensions maximales du système : 7000 x 3400 mm \[23,88 m²] ou 5400 x 6000 mm \[32,40 m²]
Diamètre du tube d’enroulement : ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Isolation : arrière du coffre isolé avec une plaque PIR de 20 mm d’épaisseur
Lame finale : LD-2 (se loge entièrement dans le coffre)
EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AZ1
COULISSE DOUBLE ZIP: A2
COULISSE SIMPLE ZIP: P1
COULISSE DOUBLE ZIP: P2
COULISSE SIMPLE ZIP: P3
COULISSE SIMPLE ZIP: Z2
CÂBLE EN ACIER
VOLET À DÉROULEMENT LIBRE
LAMES FINALES
LAME FINALE LD-2

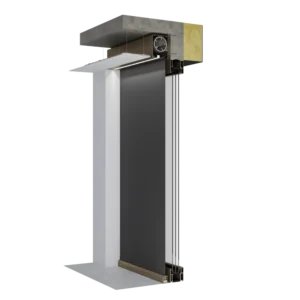

WS 130 PO3 LED
WS 130 PO3 LED SYSTÈME ENCASTRÉ WS 130 PO3 LED
Dimensions du coffre : 130 x 160 mm
Éclairage LED : éclairage linéaire LED intégré dans le coffre
Dimensions maximales du système : 7000 x 3400 mm \[23,88 m²] ou 5400 x 6000 mm \[32,40 m²]
Diamètre du tube d’enroulement : ∅ 78 mm, ∅ 85 mm, ∅ 100 mm ALU
Isolation : arrière du coffre isolé avec une plaque PIR de 20 mm d’épaisseur
Lame finale : LD-2 (se loge entièrement dans le coffre)
EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AZ1
COULISSE DOUBLE ZIP: A2
COULISSE SIMPLE ZIP: P1
COULISSE DOUBLE ZIP: P2
COULISSE SIMPLE ZIP: P3
COULISSE SIMPLE ZIP: P4
COULISSE SIMPLE ZIP: Z2
COULISSE SIMPLE ZIP: Z5
CÂBLE EN ACIER
VOLET À DÉROULEMENT LIBRE
LAMES FINALES
LAME FINALE LD-2
SYSTÈME CLICK DE COULISSES ENCASTRÉES
Le système CLICK est une solution moderne utilisée dans les coulisses encastrées 40 x 70 mm et 40 x 130 mm, qui garantit un montage rapide, sans outil, ainsi qu’une connexion solide des éléments. Grâce à un mécanisme innovant à encliquetage, l’installation de la coulisse est intuitive, précise et ne nécessite ni vis ni boulons, ce qui accélère considérablement le processus de pose.
Cette solution assure un positionnement stable de la coulisse, éliminant tout risque de jeu ou d’irrégularité. Elle offre en outre une finition esthétique, s’intégrant parfaitement au coffre encastré.
EMPLACEMENTS DE MONTAGE PROFILÉS
Le coffre encastré a été conçu pour un montage solide et précis. C’est pourquoi sa partie intérieure intègre une paroi de fixation profilée destinée au vissage.
Grâce à cette solution, il est possible d’accéder directement à la zone de montage et de visser le coffre de manière sûre et stable dans sa partie inférieure. Cela garantit un appui ferme du coffre contre le châssis de la fenêtre, éliminant tout risque de jeu et assurant la durabilité de l’ensemble de la construction.
Les emplacements de montage profilés facilitent le travail des installateurs et garantissent un ancrage solide du système de store, ce qui se traduit par une fiabilité accrue.
ÉCLAIRAGE LED DANS LE COFFRE
Le coffre encastré 130 mm x 160 mm a été conçu avec l’option d’intégration d’un éclairage LED COB dans le panneau de révision, permettant un éclairage subtil et esthétique de l’espace situé sous le store.
L’éclairage LED COB dans le panneau de révision constitue non seulement un accent visuel moderne, mais aussi une solution pratique pouvant servir d’illumination décorative de la façade, soulignant l’élégance du bâtiment aussi bien de jour que de nuit.
PROFIL SUPÉRIEUR SOUDÉ AVEC LA TOILE
L’utilisation d’un profil de fixation profilé soudé avec le bord supérieur de la toile est une solution qui élimine la poche standard pour insert, simplifie l’installation et facilite la maintenance. Grâce à la possibilité de clipser et de déclipser la toile sans démonter le tube d’enroulement, ce système assure une intervention plus rapide, une plus longue durée de vie de la toile ainsi qu’une meilleure esthétique.
De plus, la géométrie optimisée du profil élimine le problème des marques sur la toile, ce qui distingue cette solution des systèmes classiques de stores screen ZIP.
LES PLUS GRANDES DIMENSIONS DU MARCHÉ
Le système encastré se distingue par les plus grandes dimensions disponibles sur le marché, ce qui permet son utilisation dans des projets nécessitant des protections solaires de grandes tailles. Grâce à sa conception avancée et à l’utilisation de composants résistants, ce système garantit stabilité et fluidité de fonctionnement même pour des dimensions importantes.
La possibilité de réaliser des protections de grandes portées fait du système encastré une solution idéale aussi bien dans la construction résidentielle que dans les bâtiments commerciaux. Grâce à des éléments conçus avec précision, même les plus grandes protections conservent une apparence esthétique, une fiabilité optimale et une grande facilité d’utilisation.
Il s’agit d’une solution innovante qui établit de nouveaux standards dans les systèmes de protection solaire, en offrant la plus large gamme dimensionnelle du marché et une intégration parfaite à l’architecture contemporaine.
SYSTÈME CLICK DE COULISSES ZIP
Le système CLICK dans les coulisses ZIP est une solution innovante permettant l’assemblage sans vis du profil de guidage avec le profil de fermeture. Grâce au mécanisme à encliquetage, le montage est rapide, précis et ne nécessite ni perçage ni utilisation de vis, ce qui élimine les éléments de fixation visibles et améliore considérablement l’esthétique de l’ensemble du système. Cette solution facilite également l’entretien et le démontage, sans risque d’endommager la façade ou la coulisse.
Le système est composé de deux matériaux de densités différentes : l’un assure une position stable dans la coulisse, tandis que l’autre, plus flexible, tend uniformément la toile du store, évitant ainsi les ondulations et les plis.
ÉCLAIRAGE LED DANS LES COULISSES ZIP
L’éclairage LED dans les grandes coulisses ZIP a été intégré à l’intérieur du profil, dans un espace de révision spécialement conçu. Cette solution permet un éclairage uniforme sur toute la hauteur de la toile du store, offrant un effet esthétique d’illumination de la niche ou de l’espace utilisable, par exemple sous une pergola. L’éclairage est dissimulé derrière un cache, garantissant une apparence élégante sans sources lumineuses visibles.
COULISSE DOUBLE
La coulisse double avec entretoise est une coulisse ZIP spécialement conçue pour les systèmes encastrés, permettant l’installation de deux stores ou plus dans une seule ouverture, par exemple dans le cas de baies coulissantes HS avec meneau central.
Grâce à ses dimensions optimisées, la coulisse s’adapte à la plupart des meneaux dans les systèmes de menuiserie, garantissant une apparence esthétique et une intégration harmonieuse dans l’ensemble. L’entretoise intégrée assure un ajustement précis au système encastré.
Il s’agit d’une solution pratique et élégante qui permet de diviser les protections solaires de manière fonctionnelle, tout en préservant un design minimaliste et une qualité de finition élevée.
OUVERTURES DE MONTAGE
Les ouvertures de montage pour le câblage ont été conçues pour permettre un passage rapide et pratique des câbles d’alimentation du moteur ou de l’éclairage, en minimisant la nécessité de travaux supplémentaires lors de l’installation. Leur disposition appropriée garantit une dissimulation sûre et esthétique du câblage, assurant ainsi une apparence soignée du système une fois le montage terminé.
Les ouvertures sont prévues en plusieurs emplacements sur le flanc en aluminium coulé du store, ce qui permet un choix flexible de la sortie du câble du moteur, en adaptant l’installation aux conditions de montage spécifiques.
FIXATIONS UNIVERSELLES DE MOTEUR
La fixation du moteur, grâce à une conception bien pensée, permet un montage et un démontage rapides et sans difficulté du moteur, quelle que soit la configuration de l’installation.
Le système de fixation se distingue par un ancrage solide et stable du moteur, garantissant un fonctionnement fiable du store. De plus, la fixation permet une rotation axiale du moteur par paliers de 60 degrés, ce qui est essentiel pour un positionnement libre du câble d’alimentation du store ainsi que pour un accès pratique aux fins de course mécaniques du moteur.
4 DIAMÈTRES DE TUBES D’ENROULEMENT AVEC PROFIL DÉCORATIF
Le système utilise quatre diamètres de tubes d’enroulement :
Ø 63 mm, Ø 78 mm, Ø 85 mm – tubes d’enroulement en acier, offrant une grande résistance et une excellente tenue à la déformation, idéals pour les stores de tailles standard et moyennes.
Ø 100 mm – tube d’enroulement en aluminium, réalisé en alliage 6063 T6, destiné aux stores de grandes dimensions.
Chacun de ces tubes est compatible avec des profils spécifiques pour la toile, permettant son montage ou son remplacement sans devoir démonter le tube d’enroulement du store. Cela rend la maintenance et l’adaptation du store à de nouvelles conditions d’utilisation rapides et pratiques, sans intervention sur l’ensemble de la structure.
SÉPARATIONS EN ACIER DES ENSEMBLES
Les séparations en acier des ensembles sont des éléments robustes et conçus avec précision, utilisés dans le cas de la coulisse double avec entretoise. Leur fonction principale est d’assurer la fixation stable et la séparation de deux stores indépendants dans un même système, par exemple dans les solutions encastrées pour baies coulissantes HS avec meneau central.
Fabriquées en acier haute résistance, ces séparations garantissent un ancrage solide aussi bien pour les moteurs des stores que pour les embouts des tubes d’enroulement. Grâce à cette solution, l’ensemble du système conserve sa stabilité, sa précision de fonctionnement et sa durabilité, même pour des protections de grandes dimensions.
C’est une solution fiable qui accroît la fonctionnalité des systèmes ZIP, en garantissant une installation sûre et une longue durée de vie de la structure.
SUPPORT AVANT D’ENDUIT
Le support d’enduit intégré est extrudé en une seule pièce avec le coffre du système. Contrairement aux solutions standards disponibles sur le marché, cela élimine la nécessité d’un montage séparé, accélère l’installation et améliore l’esthétique de la finition. Le support d’une profondeur de 20 mm assure une base stable et durable pour la couche d’enduit ainsi que pour l’isolation.
ÉQUERRE DE MONTAGE
L’équerre de montage supérieure intégrée est extrudée en une seule pièce avec le coffre du système. Ainsi, il n’est pas nécessaire d’utiliser des fixations supplémentaires ni des équerres séparées, ce qui facilite et accélère considérablement l’installation. L’équerre est équipée d’un repère de perçage, garantissant une précision optimale lors du montage. Son utilisation élimine le risque d’endommagement de la toile ou des composants du store pendant l’installation, assurant une fixation solide et sécurisée du coffre au mur.
ÉQUERRE ARRIÈRE INTÉGRÉE
L’équerre arrière intégrée du coffre est extrudée en une seule pièce avec le coffre, ce qui élimine la nécessité d’un montage ou d’un vissage supplémentaire, minimisant ainsi le risque d’endommagement du coffre et accélérant considérablement l’installation.
L’équerre, d’une profondeur de 20 mm, permet l’isolation du coffre par l’arrière, supprimant les ponts thermiques et améliorant l’efficacité énergétique du système. Elle est en outre équipée d’une solution innovante – un joint en caoutchouc qui assure un appui ferme du coffre contre le châssis de la fenêtre. Cela garantit une installation étanche, éliminant d’éventuels interstices au niveau des cadres de fenêtres et améliorant la qualité de finition.
ÉQUERRE ARRIÈRE INTÉGRÉE
Le coffre du système encastré WIN SCREEN a été équipé de repères facilitant le perçage, ce qui permet de réaliser rapidement et avec précision les ouvertures nécessaires au montage ou au passage des câbles d’alimentation des moteurs tubulaires dans le cas de réalisations non standard.
FLANCS COULÉS EN ALUMINIUM
Les flancs en aluminium moulé ont été conçus avec précision de manière à permettre leur utilisation dans différentes variantes du système, garantissant stabilité, durabilité et pleine fonctionnalité. Les flancs disposent de fixations système pour les câbles d’alimentation du moteur ainsi que de repères supplémentaires facilitant la réalisation précise des ouvertures pour la sortie des câbles d’alimentation du moteur du store. Ils intègrent également le système CLICK pour le verrouillage des panneaux de révision, sans nécessité de perçage.
COULISSE ENCASTRÉE LARGE POUR INTÉGRATION
La coulisse encastrée de 40 mm x 150 mm avec entretoise intégrée de 20 mm est une solution idéale pour les applications extérieures. Grâce à son adaptation au coffre encastré avec support arrière d’enduit et joint d’étanchéité, elle assure un résultat final esthétique et durable, s’intégrant parfaitement à la façade du bâtiment.
Un atout supplémentaire réside dans la connexion à encliquetage entre la coulisse et le profil de fermeture, qui élimine la nécessité d’utiliser des vis, garantissant un montage rapide, facile et un aspect minimaliste.
L’intérieur de la coulisse permet de dissimuler le câblage, les alimentations ou les centrales de commande pour l’éclairage.
COULISSE ENCASTRÉE POUR INTÉGRATION
La coulisse encastrée de 40 mm x 70 mm est une solution fonctionnelle qui garantit durabilité et finition esthétique de la façade. Grâce à son entretoise intégrée de 20 mm, elle s’adapte parfaitement au coffre encastré équipé d’un support arrière d’enduit et d’un joint en caoutchouc, créant une intégration harmonieuse.
Son avantage réside dans la connexion à encliquetage avec le profil de fermeture de la coulisse, qui élimine la nécessité d’utiliser des vis, facilitant ainsi le montage et mettant en valeur les solutions modernes du système.
LAMES FINALES
Le système de stores screen a été équipé de lames finales lestées de différents formats, adaptées à diverses exigences esthétiques et techniques. Chacune d’elles assure la stabilité de la toile, sa tension correcte ainsi qu’un fonctionnement fluide du store, tandis que la version plus large de la lame permet de dissimuler la soudure de la toile, offrant ainsi une finition plus esthétique.
TUBE D’ENROULEMENT EN ALUMINIUM 100 mm
Le tube d’enroulement en aluminium système de Ø 100 mm est un élément clé des systèmes de grandes dimensions, garantissant une haute résistance ainsi qu’une stabilité optimale du fonctionnement. Il est fabriqué en alliage d’aluminium 6063 T6 et se caractérise par une faible flèche de flexion. C’est un composant essentiel des systèmes grands formats, offrant des paramètres techniques avantageux, notamment une faible déformation.
Grâce à sa fabrication de précision, le tube permet un enroulement uniforme et fluide de la toile, tandis qu’un décrochement spécifique sur son diamètre limite les déformations, assurant un aspect esthétique et la durabilité du matériau. De plus, le système utilise un profil pour le clipsage de la toile, permettant son remplacement sans devoir démonter le tube du store, ce qui facilite grandement la maintenance et l’entretien.
INSERT ZIP
L’insert ZIP est une solution moderne intégrée au système, garantissant une stabilité maximale et un guidage fluide de la toile. Grâce à la technologie de fermeture ZIP, le tissu est uniformément tendu et maintenu dans les coulisses sur toute sa hauteur, ce qui assure une résistance aux rafales de vent et l’absence de jeux sur les bords.
L’insert est composé de deux matériaux de densités différentes : l’un assure une position stable dans la coulisse, tandis que l’autre, plus flexible, tend uniformément la toile du store, empêchant ainsi son ondulation et son plissement.
LAME FINALE CACHÉE
Dans le système en applique, une lame finale cachée a été utilisée, garantissant une finition esthétique et homogène du store. Les lames finales sont disponibles en plusieurs tailles, en fonction des dimensions du coffre ou de l’application. Grâce à une conception bien pensée, la lame se loge entièrement dans le coffre du store lorsqu’il est relevé, donnant ainsi au système une apparence minimaliste et élégante, sans éléments inférieurs visibles.
Cette solution assure une esthétique cohérente de l’ensemble de l’installation, faisant du système un choix idéal pour les façades et enveloppes modernes, où l’esthétique et la haute qualité d’exécution sont primordiales.
PROFIL COULISSANT
Le profil coulissant de la toile avec joint brosse intégré est un élément situé à l’intérieur du coffre, qui assure la stabilisation et le guidage correct du tissu. Sa fonction est de maintenir la toile en position, garantissant un fonctionnement fluide et sans difficulté du store.
Grâce à l’utilisation du joint brosse, le profil réduit le frottement de la toile, ce qui la protège contre les dommages et prolonge sa durée de vie. De plus, le joint agit comme un amortisseur, réduisant le bruit et améliorant l’étanchéité de l’ensemble du système. Cette solution garantit un fonctionnement précis et silencieux, contribuant au confort et à la fiabilité du système de protection solaire.
EMBOUTS DE LAMES FINALES
Les embouts de la lame finale ont été conçus avec des rainures précisément façonnées, qui prolongent l’alignement de la gorge destinée au joint brosse intégré dans la lame elle-même. Ainsi, le joint peut être positionné sur toute la largeur du store – d’un embout à l’autre – ce qui élimine l’apparition d’interstices au niveau des extrémités de la lame finale. Cette solution garantit une meilleure étanchéité du store en position fermée, limitant le passage de la lumière, des insectes et des impuretés.

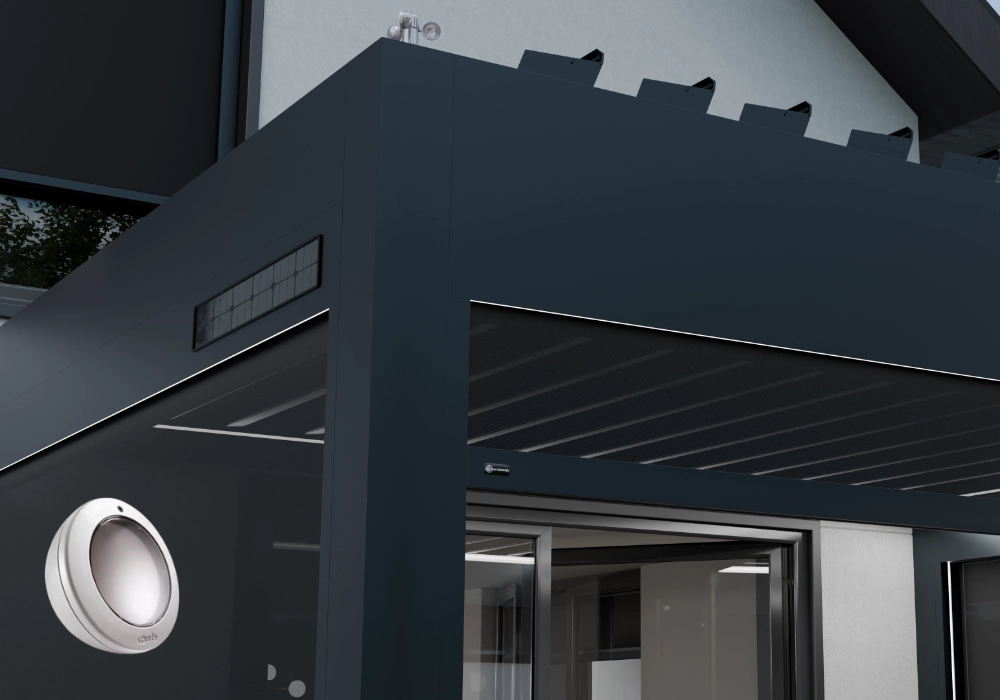

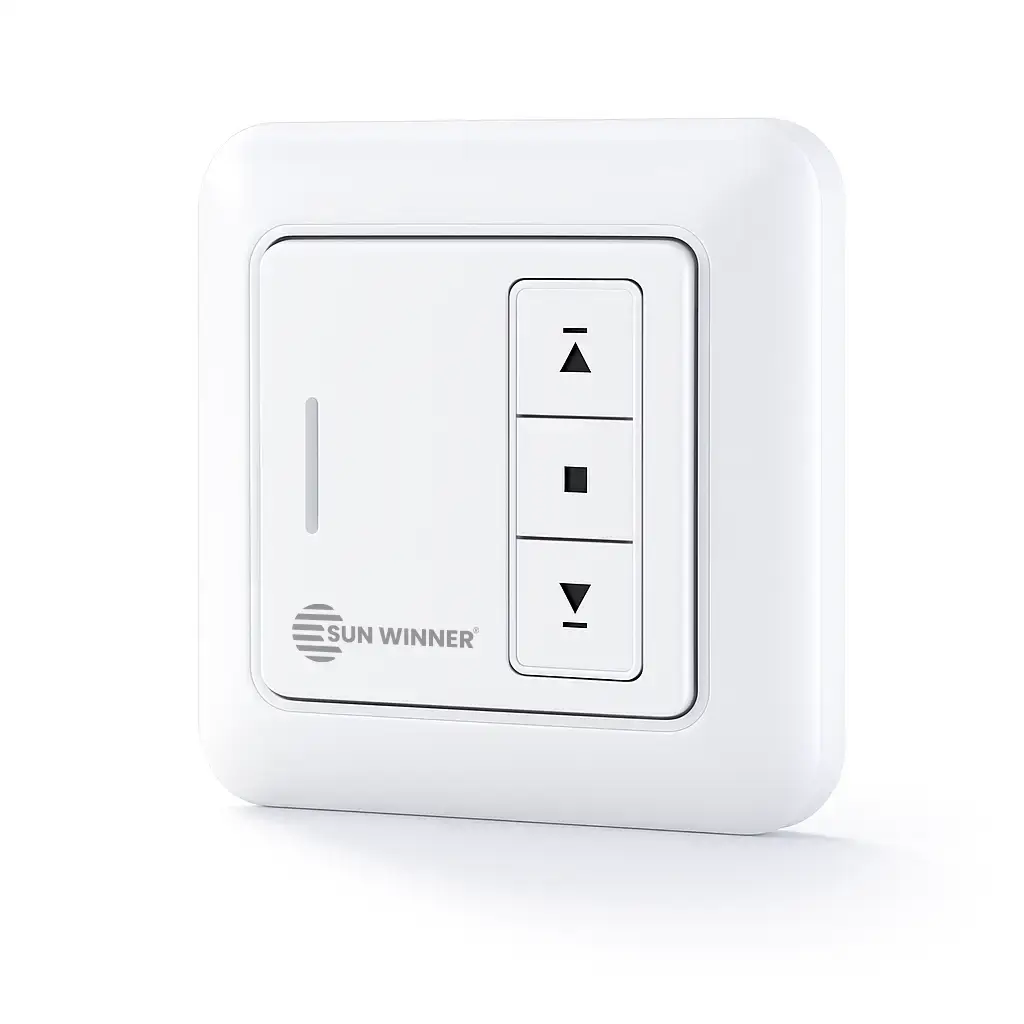

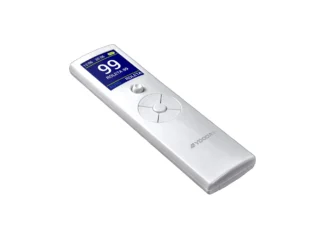

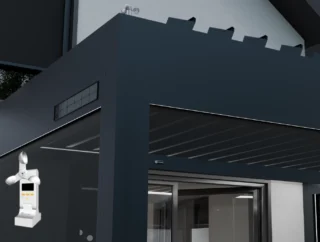

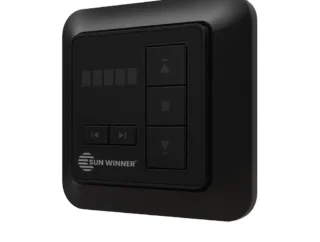

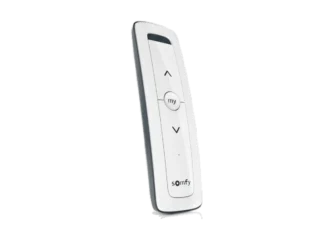

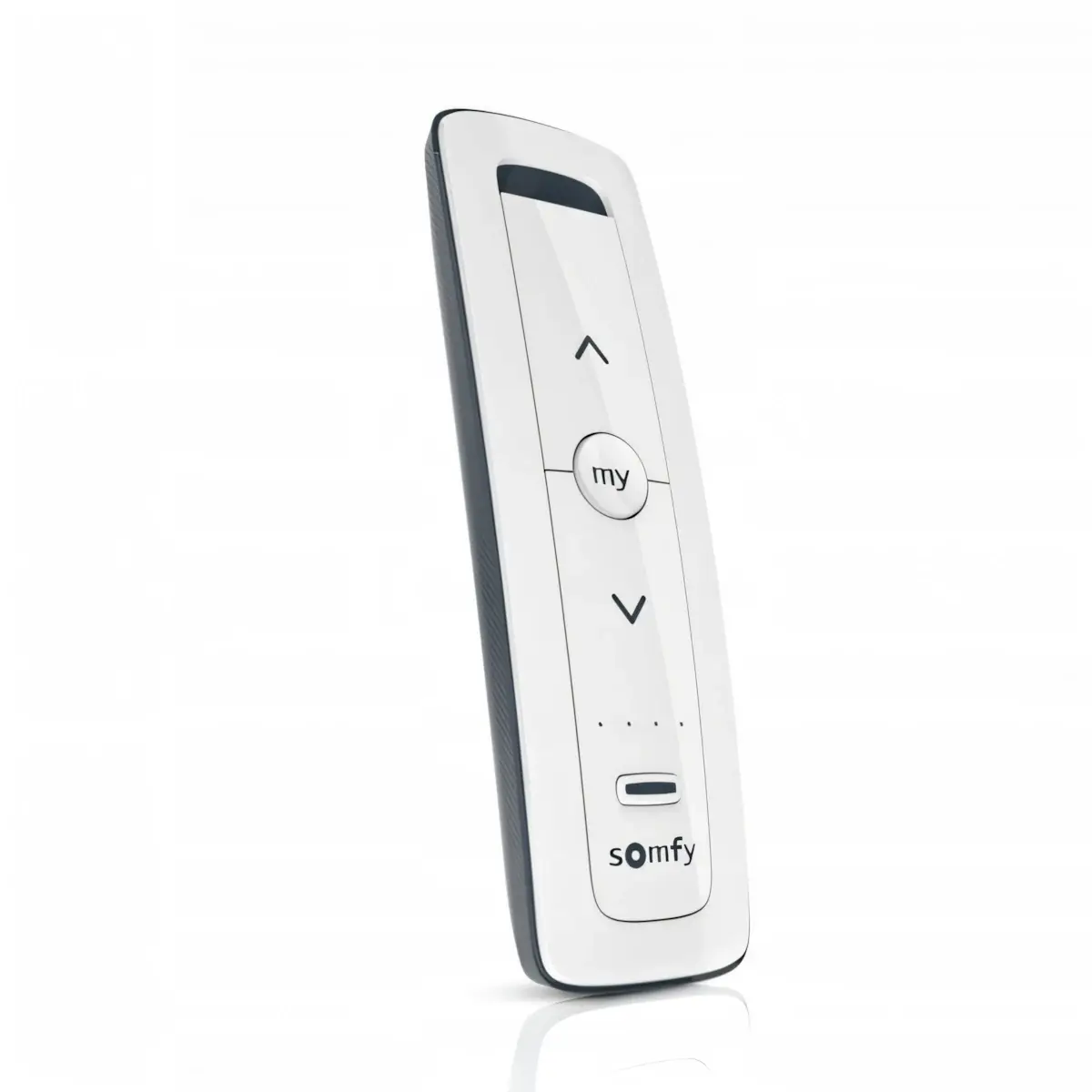

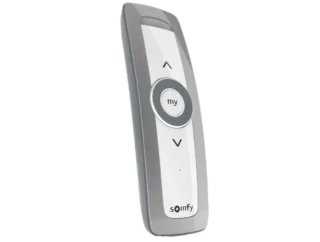

COMMANDE INTELLIGENTE
Grâce à l’utilisation d’une centrale intelligente, il est possible de commander la pergola ainsi que les équipements supplémentaires à l’aide d’un smartphone ou d’une tablette, depuis n’importe quel endroit dans le monde.
MATÉRIAUX PREMIUM
Une construction innovante avec toiture réalisée en aluminium extrudé et en acier inoxydable. Les profilés extrudés en aluminium de haute qualité possèdent des parois épaisses et robustes, renforcés par des chambres et des nervures.
RICHE PALETTE DE COULEURS DE LA STRUCTURE EN STANDARD
Nous proposons une riche palette de couleurs de la structure en standard ! La structure est thermolaquée en sept couleurs issues de la palette standard WIN CLIMATIC S500. Il est également possible de réaliser un thermolaquage dans n’importe quelle couleur de la palette RAL ainsi qu’en finitions imitation bois.
ZGODNOŚĆ Z NORMĄ CE
Nos produits répondent aux exigences de la norme PN-EN 1090-1 à PN-EN 1090-3, introduite par le Comité Polonais de Normalisation pour les structures en acier et en aluminium, ce que confirme le marquage CE apposé sur le produit.
TIGER COATINGS
Grâce à l’utilisation de revêtements en poudre duroplastiques, nous obtenons des possibilités quasi illimitées de finition des surfaces. Dans nos produits, nous utilisons exclusivement des revêtements de TIGER COATINGS, qui garantissent durabilité et une qualité d’exécution sans compromis.
TRWAŁA POWŁOKA LAKIERNICZA
Toutes nos structures fabriquées possèdent le certificat international de qualité des revêtements de peinture. Les produits portant le label QUALICOAT se distinguent par d’excellentes propriétés, confirmées par des laboratoires d’essais accrédités.
WYSOKA JAKOŚĆ WYKONANIA PRODUKTÓW ORAZ PAKOWANIA
Une équipe spécialisée ainsi qu’un parc machines ultramoderne nous permettent d’atteindre la plus haute qualité de production. Chaque produit est minutieusement contrôlé par le service qualité avant expédition, afin de vérifier sa conformité avec la commande et la qualité de fabrication. Nous accordons également une grande importance à l’emballage soigné et à la protection de la marchandise pendant le transport. Grâce à l’utilisation de calages en polystyrène spécialement adaptés, de films à bulles et de cartons épais et résistants, nous pouvons garantir que la marchandise commandée vous parviendra en parfait état.
WS 130 Z1
WS 130 Z1 SYSTÈME INTÉGRÉ WS 130 Z1
Dimensions du coffre : 130 x 175 mm
Dimensions maximales du système : 7000 x 3400 mm \[23,80 m²]
Diamètre du tube d’enroulement : ∅ 100 mm ALU
Lame finale : LD-2 (se loge entièrement dans le coffre)
EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AZ1
COULISSE SIMPLE ZIP: Z2
LAMES FINALES
LAME FINALE LD-2
SUPPORTS DE MONTAGE
WS 130 Z2 LED
WS 130 Z2 LED SYSTÈME INTÉGRÉ WS 130 Z2 LED
Dimensions du coffre : 130 x 175 mm
Dimensions maximales du système : 7000 x 3400 mm \[23,80 m²]
Diamètre du tube d’enroulement : ∅ 100 mm ALU
Lame finale : LD-2 (se loge entièrement dans le coffre)
EXEMPLES DE COUPES DU SYSTÈME
COULISSES
COULISSE SIMPLE ZIP: AZ1
COULISSE SIMPLE ZIP: Z2
COULISSE SIMPLE ZIP: Z3
COULISSE SIMPLE ZIP: Z4
COULISSE SIMPLE ZIP: Z5
LAMES FINALES
LAME FINALE LD-2
* La lame finale LD-2 est utilisée pour les stores d’une largeur allant jusqu’à 1200 mm et ne se loge pas entièrement dans le coffre
SUPPORTS DE MONTAGE
CROCHET DE MONTAGE
Le crochet reste invisible, garantissant une apparence esthétique, et le montage est rapide et précis, sans nécessité d’utiliser un gabarit grâce au gabarit intégré, retiré après sa fixation à la structure du cadre de la pergola.
FLANCS INTÉRIEURS EN ACIER
Les flancs intérieurs en acier dissimulés constituent une solution innovante qui assure un aspect minimaliste et une grande résistance. Les flancs sont entièrement intégrés dans le coffre, sans dépasser de son bord ni de la trappe de révision, ce qui permet une parfaite intégration à la structure. Grâce à sa conception autoporteuse, le store est stable, ne nécessite pas de supports supplémentaires et permet la réalisation de grandes dimensions. Contrairement aux solutions standards, où les flancs du coffre restent visibles, ce système garantit une apparence homogène et esthétique de la pergola ainsi qu’un montage simplifié.
CHAMBRES DE MONTAGE
Les chambres de montage situées dans la partie inférieure du coffre du store intégré constituent une solution innovante qui renforce la structure et accroît sa fonctionnalité. Grâce à ces deux chambres, le coffre gagne en rigidité supplémentaire et permet l’installation de coulisses pour vitrage coulissant, volets ou autres protections. Le système rend possible l’intégration du store screen ZIP avec d’autres éléments dans une seule niche, ce qui n’est pas réalisable avec les solutions standards, où le montage se fait séparément. De plus, les chambres éliminent le risque d’infiltrations et de détérioration de la toile par les vis, garantissant ainsi une installation esthétique et sécurisée.
TRAPPE DE RÉVISION AVEC ÉCLAIRAGE LED
La trappe de révision du store intégré peut être équipée d’un éclairage innovant utilisant un ruban LED FLEX, permettant une mise en lumière élégante de la toile screen. La lumière LED améliore l’esthétique, accroît le confort visuel et renforce la protection de la vie privée en réduisant la transparence de la toile en faible luminosité. Grâce à la conception intégrée, l’installation du LED s’effectue sans profils supplémentaires, tandis que la diffusion homogène de la lumière garantit un rendu uniforme. La cavité protège le ruban contre les dommages et les facteurs externes, assurant la durabilité et la fiabilité du système.
PROFIL SUPÉRIEUR SOUDÉ AVEC LA TOILE
L’utilisation d’un profil de fixation profilé soudé avec le bord supérieur de la toile est une solution qui élimine la poche standard pour insert, simplifie l’installation et facilite la maintenance. Grâce à la possibilité de clipser et de déclipser la toile sans démonter le tube d’enroulement, ce système assure une intervention plus rapide, une plus longue durée de vie de la toile ainsi qu’une meilleure esthétique.
De plus, la géométrie optimisée du profil élimine le problème des marques sur la toile, ce qui distingue cette solution des systèmes classiques de stores screen ZIP.
DEUX TYPES D’ÉCLAIRAGE LED DANS LA COULISSE
Le système de stores screen ZIP intégrés peut être équipé d’une ligne continue d’éclairage LED FLEX, placée à la fois dans la trappe de révision et dans la grande coulisse ZIP. Cette solution garantit un effet lumineux homogène sur toute la hauteur et la largeur du store, éliminant le problème d’un éclairage inégal de la toile.
La conception spécifique de la coulisse ZIP permet une intégration esthétique du LED sans caches supplémentaires. L’éclairage renforce la confidentialité en réduisant la transparence de la toile, tandis que le ruban LED, logé dans un espace dédié, est protégé contre les dommages. Contrairement aux solutions standard, où le LED est uniquement intégré dans le coffre du store, ce système assure un éclairage uniforme de l’ensemble de la toile et une fonctionnalité accrue.
GRANDE COULISSE ZIP
La grande coulisse ZIP moderne 130 mm x 40 mm assure un ajustement parfait avec le coffre du store screen, créant une apparence homogène et esthétique du système. Disponible en deux versions – avec éclairage LED ou sans – elle permet une adaptation flexible aux besoins de l’utilisateur. Le système CLICK élimine les vis apparentes, accélérant ainsi le montage et la maintenance.
Une chambre technique spéciale permet de dissimuler le câblage, d’installer des moteurs à batterie et des centrales de commande. Le zip dissimulé et le cache uniforme garantissent un design moderne, tandis que les raccords précis des profilés éliminent les jonctions visibles, mettant en valeur la haute qualité de fabrication.
PETITE COULISSE ZIP
La petite coulisse ZIP est une solution compacte et économique, conçue pour allier esthétique et fonctionnalité. Elle permet une intégration plus large dans la niche, autorisant la combinaison avec des systèmes de vitrage coulissant, des volets ou des rideaux. Grâce au système CLICK, le montage s’effectue sans vis apparentes, offrant un aspect moderne et homogène.
Le zip dissimulé et les assemblages précis à 45° éliminent les interstices visibles, tandis que les embouts vissés de l’intérieur garantissent solidité et stabilité. C’est la solution idéale pour les utilisateurs recherchant un design minimaliste et des possibilités d’intégration flexibles.
TUBE D’ENROULEMENT EN ALUMINIUM 100 mm
Le tube d’enroulement en aluminium système de Ø 100 mm est un élément clé des systèmes de grandes dimensions, garantissant une haute résistance et une stabilité optimale du fonctionnement. Il est fabriqué en alliage d’aluminium 6063 T6 et se caractérise par une faible flèche de flexion. C’est un composant essentiel des systèmes grands formats, offrant des paramètres techniques avantageux, notamment une faible déformation.
Grâce à sa fabrication de précision, le tube permet un enroulement uniforme et fluide de la toile, tandis qu’un décrochement spécifique sur son diamètre limite les déformations, assurant un aspect esthétique et la durabilité du matériau. De plus, le système utilise un profil pour le clipsage de la toile, permettant son remplacement sans devoir démonter le tube du store, ce qui facilite grandement la maintenance et l’entretien.
LAME FINALE
La lame finale lestée dans le système de stores screen ZIP est une solution innovante qui garantit une esthétique maximale, une grande durabilité et une facilité de montage. Grâce à son intégration avec le zip et à l’utilisation d’un profil en PVC, la toile est tendue de manière uniforme et son éventuel remplacement est considérablement simplifié.
La lame finale est entièrement dissimulée dans le coffre lorsque la toile est enroulée, ce qui accroît la fonctionnalité et améliore l’apparence de l’ensemble du système.
INSERT ZIP
L’insert ZIP est une solution moderne utilisée dans le système, garantissant une stabilité maximale et un guidage fluide de la toile. Grâce à la technologie de fermeture ZIP, le tissu est uniformément tendu et maintenu dans les coulisses sur toute sa hauteur, ce qui assure une résistance aux rafales de vent et l’absence de jeu sur les bords.
L’insert est composé de deux matériaux de densités différentes : l’un assure une position stable dans la coulisse, tandis que l’autre, plus flexible, tend uniformément la toile du store, évitant ainsi son ondulation et son plissement.
LES PLUS GRANDES DIMENSIONS DU MARCHÉ
Le système intégré de stores screen ZIP a été conçu pour une intégration totale avec les pergolas WIN CLIMATIC, garantissant une solution esthétique, fonctionnelle et entièrement encastrée, sans fixations visibles ni ruptures géométriques. La conception du système permet la réalisation de protections de dimensions impressionnantes – la largeur maximale du système atteint 7000 mm et la hauteur maximale 3400 mm, ce qui en fait l’une des plus grandes solutions disponibles dans cette catégorie.
Le coffre, les coulisses ZIP et la lame finale forment un ensemble compact et homogène, et toutes les connexions sont réalisées avec la technologie CLICK, sans vis, ce qui améliore l’esthétique, l’étanchéité ainsi que la simplicité du montage et de la maintenance. Le système permet l’utilisation d’un éclairage LED vertical et horizontal dans les coulisses ainsi que dans la trappe de révision, assurant un éclairage uniforme de la toile et créant un effet visuel unique en combinaison avec la pergola.
PROFIL COULISSANT
Le profil coulissant de la toile avec joint brosse intégré est un élément situé à l’intérieur du coffre, qui assure la stabilisation et le guidage correct du tissu. Sa fonction est de maintenir la toile en position, garantissant un fonctionnement fluide et sans difficulté du store.
Grâce à l’utilisation du joint brosse, le profil réduit le frottement de la toile, ce qui la protège contre les dommages et prolonge sa durée de vie. De plus, le joint agit comme un amortisseur, réduisant le bruit et améliorant l’étanchéité de l’ensemble du système. Cette solution garantit un fonctionnement précis et silencieux, contribuant au confort et à la fiabilité du système de protection solaire.
EMBOUTS DE LAMES FINALES
Les embouts de la lame finale ont été conçus avec des rainures précisément façonnées, qui prolongent l’alignement de la gorge destinée au joint brosse intégré dans la lame elle-même. Ainsi, le joint peut être positionné sur toute la largeur du store – d’un embout à l’autre – ce qui élimine l’apparition d’interstices au niveau des extrémités de la lame finale. Cette solution garantit une meilleure étanchéité du store en position fermée, limitant le passage de la lumière, des insectes et des impuretés.
ESPACE TECHNIQUE DES GRANDES COULISSES
La grande coulisse ZIP, utilisée dans les systèmes en applique de stores screen, a été conçue non seulement pour le guidage de la toile avec fermeture ZIP, mais aussi comme un élément multifonctionnel intégrant ce que l’on appelle un espace technique. Cet espace constitue une chambre de service interne de la coulisse, pouvant être utilisée lors de la production ou de l’installation pour dissimuler des éléments supplémentaires de l’équipement, ce qui accroît considérablement les avantages fonctionnels et esthétiques du système.

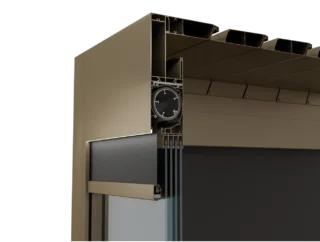

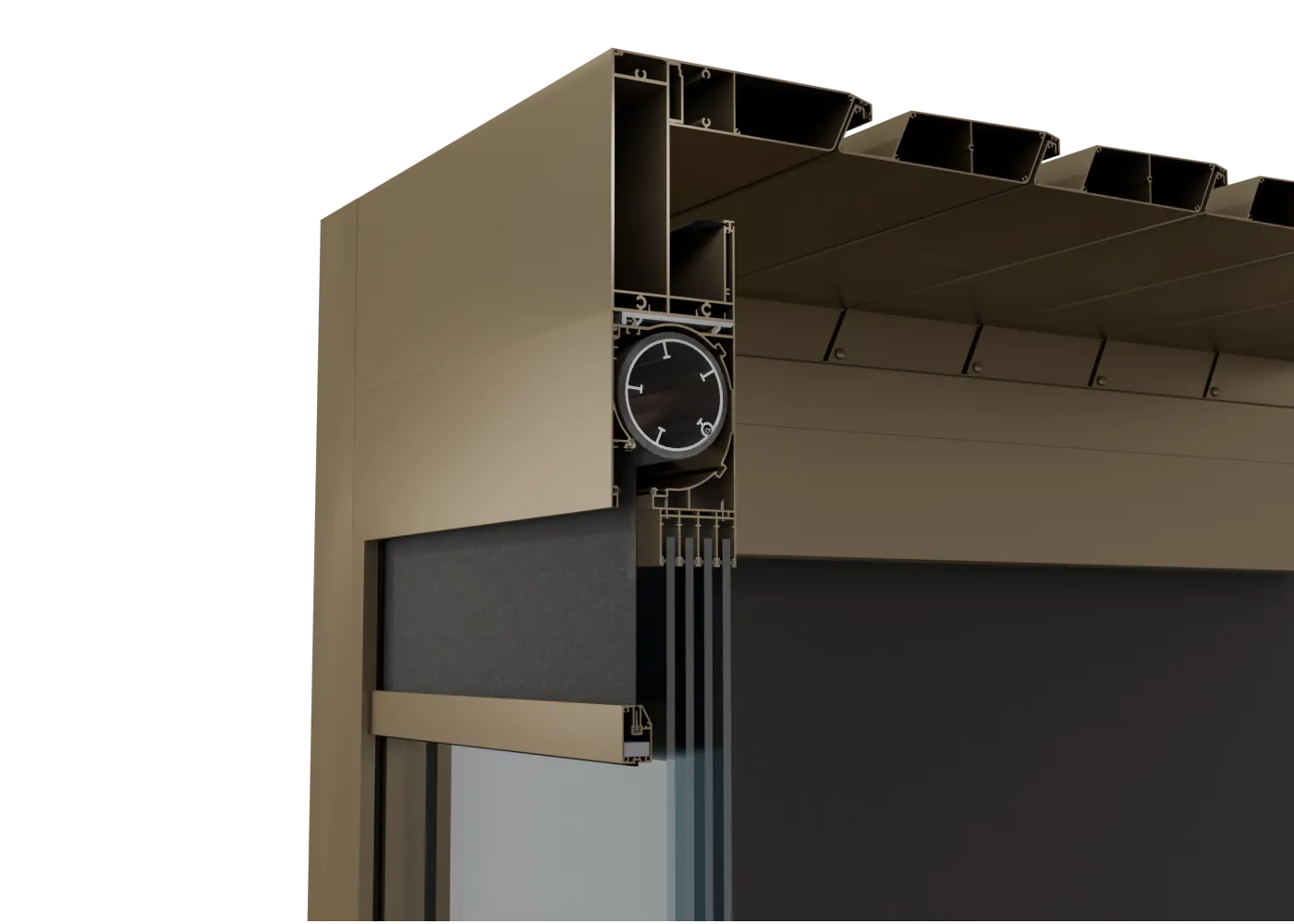

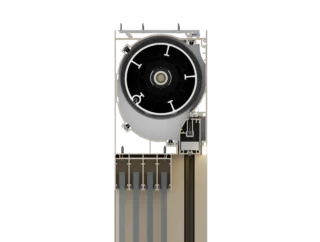

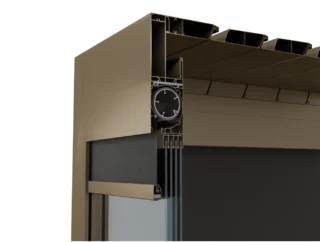

INTÉGRATION AVEC LE SYSTÈME DE VITRAGE COULISSANT WIN GLASS
Le coffre du système intégré a été conçu de manière à permettre le montage sûr et stable de la coulisse du système de vitrage coulissant WIN GLASS directement sur sa surface supérieure. La conception spécifique du coffre élimine le risque d’endommager la toile du store ou le tube d’enroulement lors du montage, tout en garantissant une connexion solide et esthétique entre les deux systèmes.

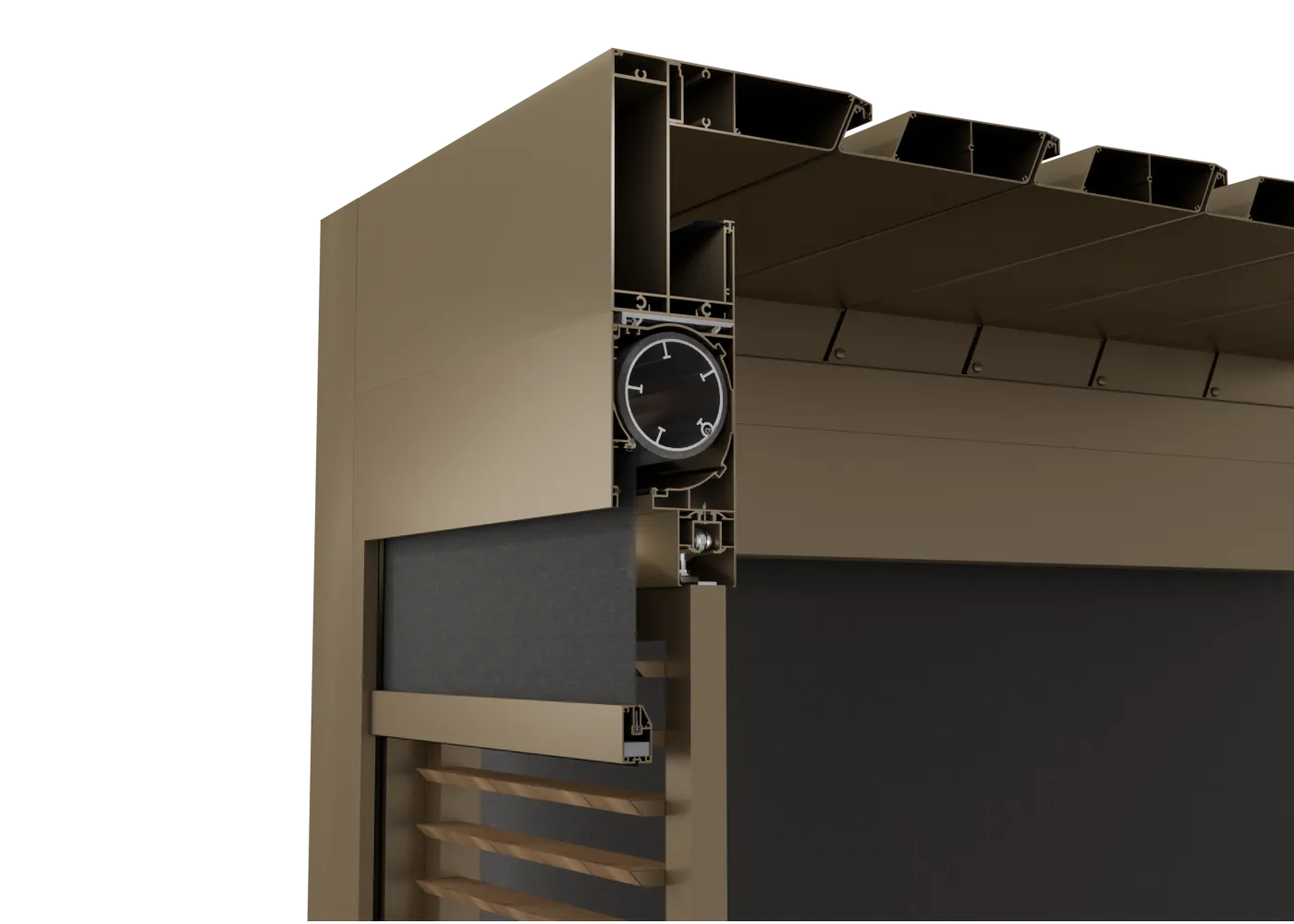

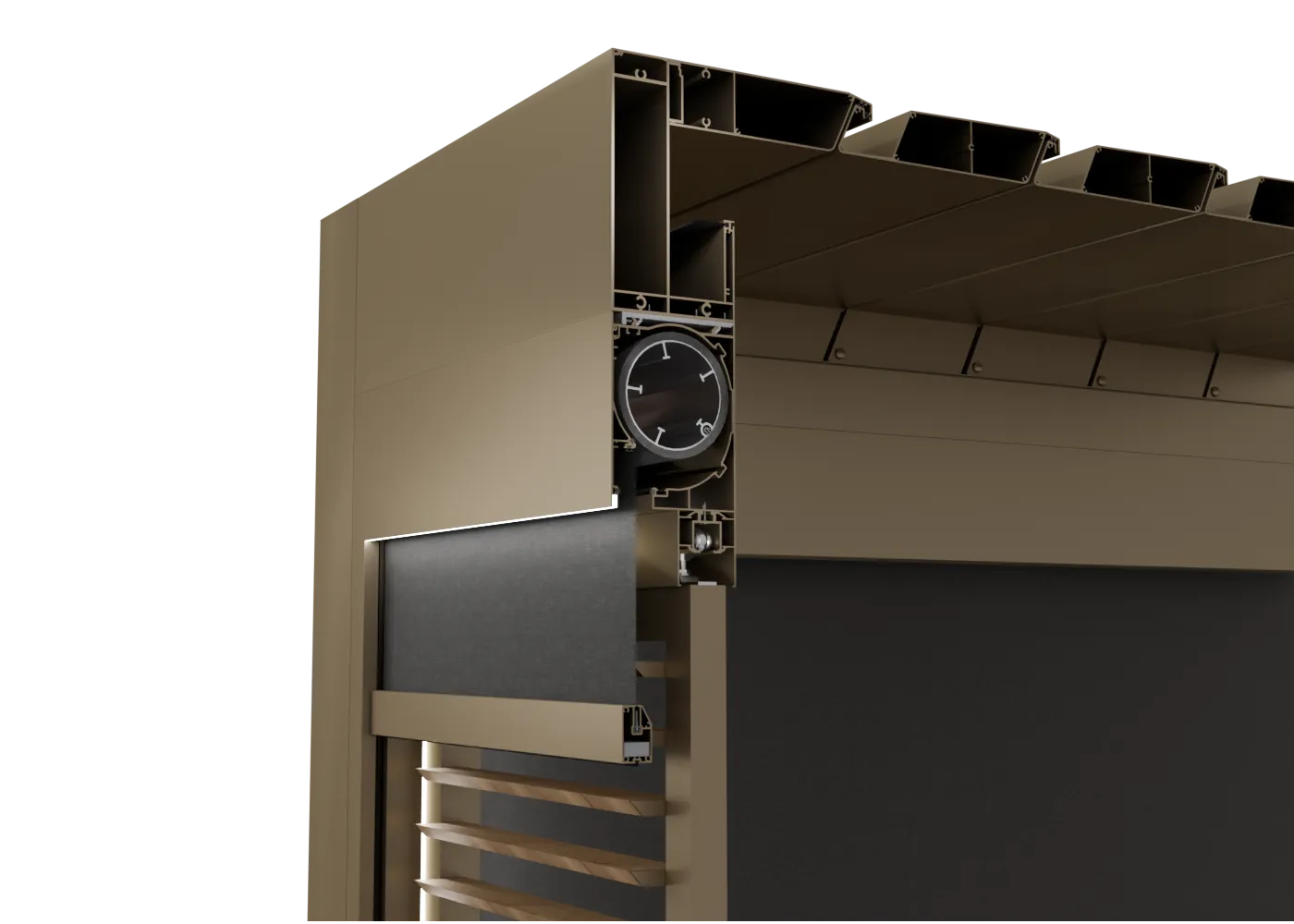

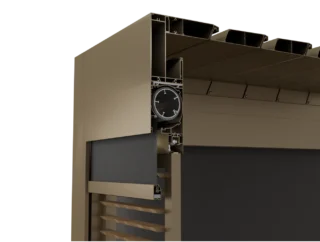

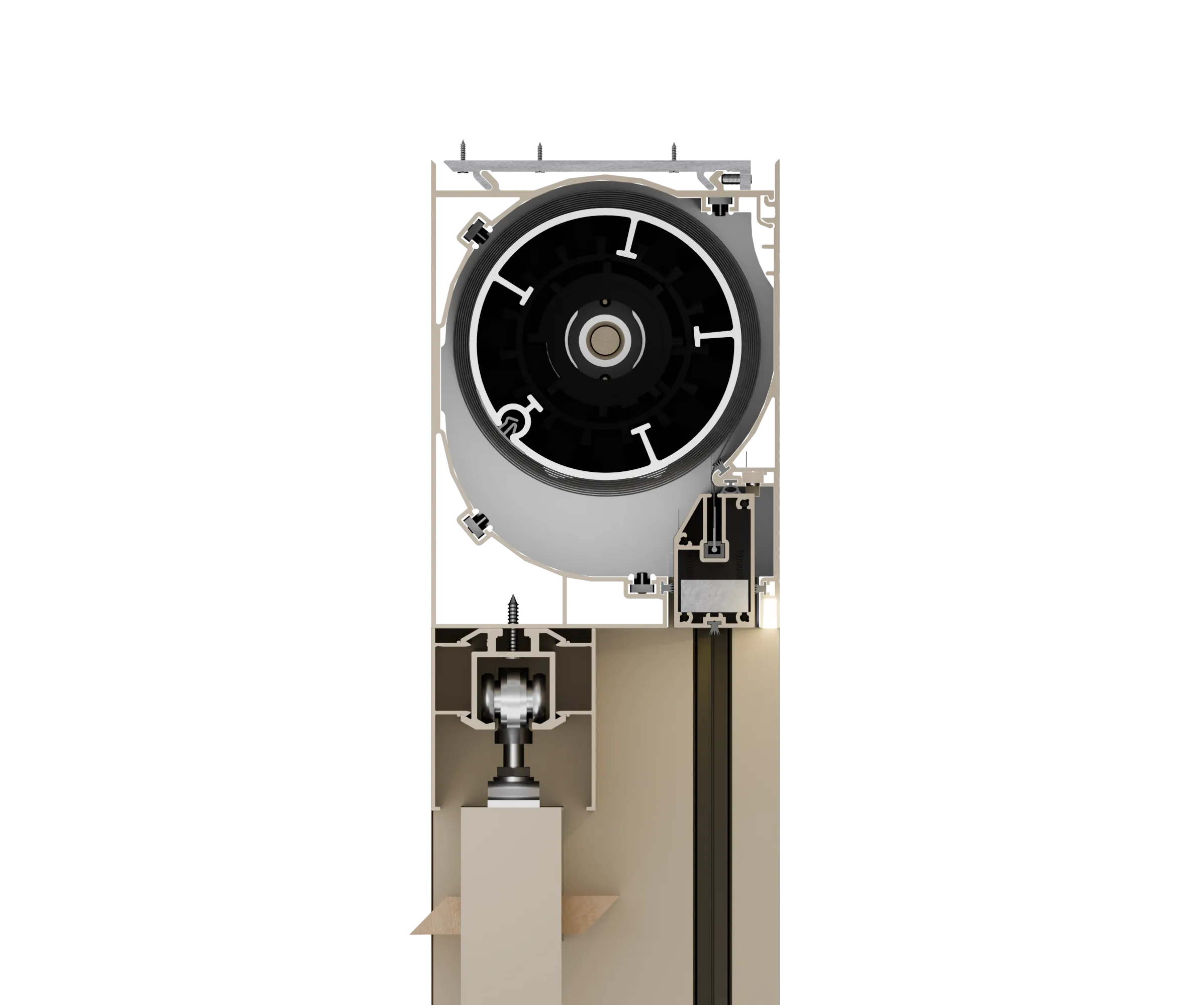

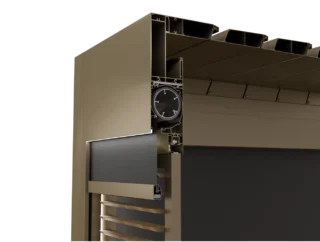

INTÉGRATION AVEC LE SYSTÈME DE VOLETS COULISSANTS WIN PANELS
Le coffre du système intégré a été adapté pour le montage direct de la coulisse supérieure des volets aluminium WIN PANELS sur sa partie supérieure.
Grâce à une structure renforcée de manière adéquate, il est possible de visser la coulisse de façon stable et sûre, sans risque d’endommager la toile du store ni les éléments mécaniques à l’intérieur du coffre. Cette solution permet une connexion esthétique et fonctionnelle entre le système de store intégré et le système de volets coulissants, tout en préservant la cohérence structurelle et visuelle de l’ensemble de l’installation.
EMBOUTS DE LAMES FINALES
Les embouts de la lame finale ont été conçus avec des rainures précisément façonnées, qui prolongent la gorge du joint brosse intégré dans la lame elle-même. Ainsi, le joint peut être positionné sur toute la largeur du store – d’un embout à l’autre – ce qui élimine la formation d’interstices au niveau des extrémités de la lame finale. Cette solution assure une meilleure étanchéité du store en position fermée, limitant le passage de la lumière, des insectes et des impuretés.
COMMANDE INTELLIGENTE
Grâce à l’utilisation d’une centrale intelligente, il est possible de commander la pergola ainsi que les équipements supplémentaires à l’aide d’un smartphone ou d’une tablette, depuis n’importe quel endroit dans le monde.
MATÉRIAUX PREMIUM
Une construction innovante avec toiture réalisée en aluminium extrudé et en acier inoxydable. Les profilés extrudés en aluminium de haute qualité possèdent des parois épaisses et robustes, renforcés par des chambres et des nervures.
RICHE PALETTE DE COULEURS DE LA STRUCTURE EN STANDARD
Nous proposons une riche palette de couleurs de la structure en standard! La structure est thermolaquée en sept couleurs issues de la palette standard WIN CLIMATIC S500. Il est également possible de réaliser un thermolaquage dans n’importe quelle couleur de la palette RAL ainsi qu’en finitions imitation bois.
CONFORMITÉ À LA NORME CE
Nos produits répondent aux exigences de la norme PN-EN 1090-1 à PN-EN 1090-3, introduite par le Comité Polonais de Normalisation pour les structures en acier et en aluminium, ce que confirme le marquage CE du produit.
TIGER COATINGS
Grâce à l’utilisation de revêtements en poudre duroplastiques, nous obtenons des possibilités quasi illimitées de finition des surfaces. Dans nos produits, nous utilisons exclusivement des revêtements de TIGER COATINGS, qui garantissent durabilité et une qualité d’exécution irréprochable.
REVÊTEMENT DE PEINTURE DURABLE
Toutes nos structures fabriquées possèdent un certificat international de qualité des revêtements de peinture. Les produits portant le label QUALICOAT se distinguent par d’excellentes propriétés, confirmées par des laboratoires d’essais accrédités.
HAUTE QUALITÉ DE FABRICATION DES PRODUITS ET DE L’EMBALLAGE
Une équipe spécialisée ainsi qu’un parc machines ultramoderne nous permettent d’atteindre la plus haute qualité de production. Chaque produit est soigneusement contrôlé par le service qualité avant expédition, afin de vérifier sa conformité avec la commande et la qualité de fabrication. Nous attachons également une grande importance à l’emballage soigné et à la protection de la marchandise pendant le transport. Grâce à l’utilisation de calages en polystyrène spécialement adaptés, de films à bulles et de cartons épais et résistants, nous pouvons garantir que la marchandise commandée vous parviendra en parfait état.
ENTRETOISES
ENTRETOISES Les entretoises servent à monter les stores sur les façades en aluminium ; elles peuvent également être utilisées pour décaler le store par rapport à la surface de la fenêtre ou au mur du bâtiment.
ENTRETOISE DE COULISSE WS-DP-1
ENTRETOISE DE COULISSE WS-DP-2
ENTRETOISE DE COULISSE WS-DP-3
SUPPORTS DE CÂBLE ACIER
SUPPORTS DE CÂBLE ACIER SUPPORT DE CÂBLE ACIER - AU SOL - FIXE
SUPPORT DE CÂBLE ACIER - ÉQUERRE - FIXE

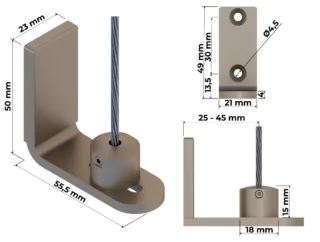

SUPPORT DE CÂBLE ACIER - ÉQUERRE - RÉGLABLE
PROFILS COMPLÉMENTAIRES
PROFILS COMPLÉMENTAIRES Profils complémentaires supplémentaires, utiles pour les installations atypiques nécessitant par exemple un calage supplémentaire ou une mise à niveau de la surface de montage.
PROFIL SW-ALU 30x10x2
PROFIL SW-ALU 30x30x2
PROFIL SW-ALU 40x10x2
PROFIL SW-ALU-40x40x2
PROFIL SW-ALU 100x50x3
PROFIL SW-ALU 132x52x3,5
ÉQUERRES
ÉQUERRES Les équerres sont parfaitement adaptées, par exemple, comme caches.
ÉQUERRE SW-KAT 20x20x2
ÉQUERRE SW-KAT 20x30x2
ÉQUERRE SW-KAT 20x40x2
ÉQUERRE SW-KAT 20x60x2
ÉQUERRE SW-KAT 40x60x2
COLLECTION WIN FABRICCollection de tissus WIN FABRIC avec un facteur d’ouverture de 5 %.
Composition du tissu: 42 % FG (fibre de verre), 58 % PVC
Épaisseur du tissu: 0,78 mm
Classification au feu: EN 13773:2003 – CLASSE 1 NFPA701 – FR
Revêtement antibactérien: ASTM E 2149
Application: EXTÉRIEUR / INTÉRIEUR
COLLECTIONS SERGE FERRARI
COLLECTION DE TISSUS SERGE FERRARI SOLTIS 86 4%Collection de tissus SERGE FERRARI avec un facteur d’ouverture de 4 %.
Composition du tissu: 30 % PES, 70 % PVC
Épaisseur du tissu: 0,45 mm
Classification au feu: DIN 4102, Classe B1, M1, B-s2, d0
Revêtement antibactérien: ISO-2286-2 ISO 9001
Application: EXTÉRIEUR / INTÉRIEUR
COLLECTION DE TISSUS SERGE FERRARI SOLTIS 7635 5%Collection de tissus SERGE FERRARI avec un facteur d’ouverture de 5 %.
Composition du tissu: 42 % FG (fibre de verre), 58 % PVC
Épaisseur du tissu: 0,73 mm
Classification au feu: B1/DIN 4102-1 M1/NF P 92-507 C-S3, D0
Revêtement antibactérien: AUCUN
Application: EXTÉRIEUR / INTÉRIEUR
COLLECTION DE TISSUS SERGE FERRARI SOLTIS 86 14%Collection de tissus SERGE FERRARI avec un facteur d’ouverture de 14 %.
Composition du tissu: 30 % PES, 70 % PVC
Épaisseur du tissu: 0,45 mm
Classification au feu: DIN 4102, Classe B1, M1, B-s2, d0
Revêtement antibactérien: ISO-2286-2 ISO 9001
Application: EXTÉRIEUR / INTÉRIEUR
COLLECTIONS COPACO
Collection de tissus COPACO SERGE 600 avec un facteur d’ouverture de 1 %.
Composition du tissu: 42 % FG (fibre de verre), 58 % PVC
Épaisseur du tissu: 0,78 mm
Classification au feu: B1/DIN 4102-1 M1/NF P 92-507 C-S3, D0
Revêtement antibactérien: AUCUN
Application: EXTÉRIEUR / INTÉRIEUR
Collection de tissus COPACO SERGE 600 avec un facteur d’ouverture de 5 %.
Composition du tissu: 42 % FG (fibre de verre), 58 % PVC
Épaisseur du tissu: 0,74 mm
Classification au feu: UNE-EN 13501-1:2007 C-s3, d0 NF P92-503 M1 DIN 4102 B1
Revêtement antibactérien: AUCUN
Application: EXTÉRIEUR / INTÉRIEUR
Collection de tissus COPACO SERGE BLACKOUT avec un facteur d’ouverture de 0 %.
Composition du tissu: 33 % FG (fibre de verre), 47 % PVC, 20 % stratifié PVC
Épaisseur du tissu: 0,73 mm
Classification au feu: NF P92-503 M2 UNI 9177 Classe 1
Revêtement antibactérien: AUCUN
Application: EXTÉRIEUR / INTÉRIEUR
moteur filaireLes moteurs de la série WIN CONTROL sont les moteurs les plus avancés technologiquement disponibles sur le marché.
Destination: SYSTÈME ADAPTATIF, SYSTÈME INTÉGRÉ, SYSTÈME ENCASTRÉ
Positions de fin de course: électroniques
Détection avancée d’obstacles fonctionnant correctement dans les stores SCREEN: OUI
Détection standard d’obstacles: OUI
Câble PLUG&PLAY: OUI (blanc, longueur 2,5 m)
Câble PLUG&PLAY optionnel supplémentaire: OUI (noir, longueur 5 m ou 10 m)
Période de garantie: 5 ans
moteur filaireMoteurs de la série SOMFY
Destination: SYSTÈME ADAPTATIF, SYSTÈME INTÉGRÉ, SYSTÈME ENCASTRÉ
Positions de fin de course: mécaniques/électroniques
Détection avancée d’obstacles avec réglage, fonctionnant correctement dans les stores SCREEN: NON
Détection standard d’obstacles fonctionnant correctement dans les stores SCREEN: OUI (uniquement Maestria) / NON (tous les autres moteurs)
Câble PLUG&PLAY: OUI (blanc, longueur 2,5 m ou 3 m)
Câble PLUG&PLAY optionnel supplémentaire: OUI (noir, longueur 5 m ou 10 m)
Câble PLUG&PLAY optionnel supplémentaire: OUI (blanc ou noir, longueur 5 m ou 10 m)
Période de garantie: 5 ans
moteur filaireMoteurs de la série YOODA
Destination: SYSTÈME ADAPTATIF, SYSTÈME INTÉGRÉ, SYSTÈME ENCASTRÉ
Positions de fin de course: mécaniques
Détection avancée d’obstacles fonctionnant correctement dans les stores SCREEN: NON
Détection standard d’obstacles: NON
Câble PLUG&PLAY: NON
Période de garantie: 5 ans
Les moteurs de la série WIN CONTROL sont les moteurs les plus avancés technologiquement disponibles sur le marché.
Destination: SYSTÈME ADAPTATIF, SYSTÈME INTÉGRÉ, SYSTÈME SOUS-ENDUIT
Positions finales: électroniques
Détection avancée d’obstacles fonctionnant correctement dans les stores SCREEN: OUI
Détection standard d’obstacles: OUI
Câble PLUG&PLAY: OUI (blanc, longueur 2,5 m)
Câble PLUG&PLAY supplémentaire en option: OUI (noir, longueur 5 m ou 10 m)
Durée de garantie: 5 ans
MOTEUR RADIO BIDIRECTIONNEL IOMoteurs radio bidirectionnels de la série SOMFY. Moteurs commandés par radio avec signal de retour du store.
Destination: SYSTÈME ADAPTATIF, SYSTÈME INTÉGRÉ, SYSTÈME SOUS-ENDUIT
ZIGBEE 3.0: NON
Fréquence: 868 Mhz
Commande: interrupteur mural, télécommande, smartphone / avec signal de retour
Possibilité de commande intelligente: OUI / avec signal de retour
Positions finales: électroniques
Détection avancée d’obstacles fonctionnant correctement dans les stores SCREEN: NON
Détection standard d’obstacles: OUI / NON
Gestion de l’automatisation météo: OUI / NON
Câble PLUG&PLAY: OUI (blanc, longueur 3 m)
Câble PLUG&PLAY supplémentaire: OUI (blanc ou noir, longueur 5 m ou 10 m)
Durée de garantie: 5 ans
radio unidirectionnel
Moteurs radio unidirectionnels de la série SOMFY. Moteurs commandés par radio sans signal de retour du store.
Destination: SYSTÈME ADAPTATIF, SYSTÈME INTÉGRÉ, SYSTÈME SOUS-ENDUIT
ZIGBEE 3.0: NON
Fréquence: 433 Mhz
Commande: interrupteur mural, télécommande, smartphone / sans signal de retour
Possibilité de commande intelligente: OUI / sans signal de retour
Positions finales: électroniques
Détection avancée d’obstacles fonctionnant correctement dans les stores SCREEN: NON
Détection standard d’obstacles: NON
Gestion de l’automatisation météo: OUI
Câble PLUG&PLAY: OUI (blanc, longueur 3 m ou 5 m)
Câble PLUG&PLAY: OUI (blanc ou noir, longueur 5 m ou 10 m)
Durée de garantie: 5 ans
MOTEUR RADIO UNIDIRECTIONNELMoteurs radio unidirectionnels de la série YOODA. Moteurs commandés par radio sans signal de retour du store.
Destination: SYSTÈME ADAPTATIF, SYSTÈME INTÉGRÉ, SYSTÈME SOUS-ENDUIT
ZIGBEE 3.0: NON
Fréquence: 433 Mhz
Commande: interrupteur mural, télécommande, smartphone / sans signal de retour
Possibilité de commande intelligente: OUI / sans signal de retour
Positions finales: mécaniques
Détection avancée d’obstacles fonctionnant correctement dans les stores SCREEN: NON
Détection standard d’obstacles: NON
Gestion de l’automatisation météo: OUI
Câble PLUG&PLAY: NON
Durée de garantie: 5 ans
MOTEUR RADIO SOLAIRE BIDIRECTIONNELKit solaire avec batterie intégrée et panneau solaire. Moteurs commandés par radio avec signal de retour du store.
Destination: SYSTÈME ADAPTATIF, SYSTÈME INTÉGRÉ, SYSTÈME SOUS-ENDUIT
ZIGBEE 3.0: OUI
Fréquence: 868 Mhz
Commande: interrupteur mural, télécommande, smartphone / avec signal de retour
Possibilité de commande intelligente: OUI / avec signal de retour
Positions finales: électroniques
Détection avancée d’obstacles fonctionnant correctement dans les stores SCREEN: OUI
Détection standard d’obstacles: NON
Gestion de l’automatisation météo: OUI
Câble PLUG&PLAY: OUI (noir, longueur 0,3 m)
Câble PLUG&PLAY supplémentaire: OUI (noir, longueur 5 m ou 10 m)
Démarrage lent / Arrêt lent: OUI
Batterie intégrée dans le moteur: OUI
Panneau solaire monté avec rivets ou chevilles de fixation: OUI
Panneau solaire monté avec ruban 3M: OUI
Durée de garantie: 5 ans
Kit solaire avec batterie intégrée et panneau solaire. Moteurs commandés par radio avec signal de retour du store.
Destination: SYSTÈME ADAPTATIF, SYSTÈME INTÉGRÉ, SYSTÈME SOUS-ENDUIT
ZIGBEE 3.0: NON
Fréquence: 868 Mhz
Commande: interrupteur mural, télécommande, smartphone / avec signal de retour
Possibilité de commande intelligente: OUI / avec signal de retour
Positions finales: électroniques
Détection avancée d’obstacles fonctionnant correctement dans les stores SCREEN: NON
Détection standard d’obstacles: OUI
Gestion de l’automatisation météo: OUI
Câble PLUG&PLAY: OUI (noir, longueur 0,25 m)
Câble PLUG&PLAY supplémentaire: OUI (noir, longueur 5 m ou 10 m)
Batterie intégrée dans le moteur: NON (batterie séparée hors du moteur)
Durée de garantie: 5 ans
solaire radio unidirectionnel
MOTEUR RADIO SOLAIRE UNIDIRECTIONNEL RTSKit solaire SOMFY avec batterie sans boîtier et panneau solaire. Moteurs commandés par radio avec signal de retour du store.
Destination: SYSTÈME ADAPTATIF, SYSTÈME INTÉGRÉ, SYSTÈME SOUS-ENDUIT
ZIGBEE 3.0: NON
Fréquence: 433 Mhz
Commande: interrupteur mural, télécommande, smartphone / avec signal de retour
Possibilité de commande intelligente: OUI / avec signal de retour
Positions finales: électroniques
Détection avancée d’obstacles fonctionnant correctement dans les stores SCREEN: NON
Détection standard d’obstacles: OUI / NON
Gestion de l’automatisation météo: OUI / NON
Câble PLUG&PLAY: NON
Câble standard: OUI (longueur 1 m)
Batterie intégrée: NON (batterie séparée hors du moteur)
Durée de garantie: 5 ans
COMMANDE SANS FIL
COMMANDE SANS FIL CHOISISSEZ LE COMMANDEMENT IDÉAL POUR LES STORES WIN SCREEN
Large gamme de commandes sans fil pour les stores WIN SCREEN.
Au choix des interrupteurs muraux et des télécommandes dans différentes couleurs et variantes.
COMMANDE WIN CONTROL

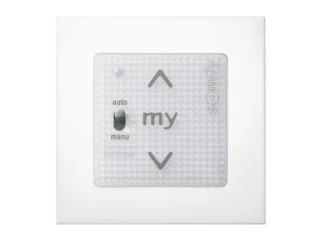

COMMANDE SOMFY

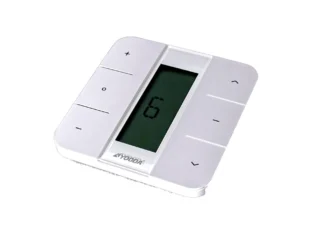

COMMANDE YOODA
COMMANDE INTELLIGENTE
COMMANDE INTELLIGENTE Centrale WI-FI – pourquoi cela vaut-il la peine?
Centrale intelligente avec interface Wi-Fi intégrée pour le contrôle des centrales via téléphone ou tablette grâce à une application, offrant également la possibilité de commande à distance via Internet.
Elle permet une création simple de scénarios et la programmation d’une minuterie hebdomadaire. La centrale Wi-Fi permet de connecter et de contrôler les appareils à l’aide de plusieurs smartphones ou tablettes simultanément, et offre également à l’utilisateur la possibilité de commande vocale via Google Home ou Amazon Assistant.
Centrale intelligente WIN CONTROL avec ZIGBEE 3.0
La dernière norme de communication sans fil développée pour les appareils de maison intelligente, l’automatisation des bâtiments et l’industrie. Elle garantit une communication fiable et sécurisée entre différents appareils.
COMMANDE FILAIRE
COMMANDE FILAIRE CHOISISSEZ LE COMMANDEMENT IDÉAL POUR LES STORES WIN SCREEN
Large gamme de commandes filaires pour les stores WIN SCREEN.
Au choix des interrupteurs muraux, centrales de commande et programmateurs horaires dans différentes couleurs et variantes.
COMMANDE SOMFY

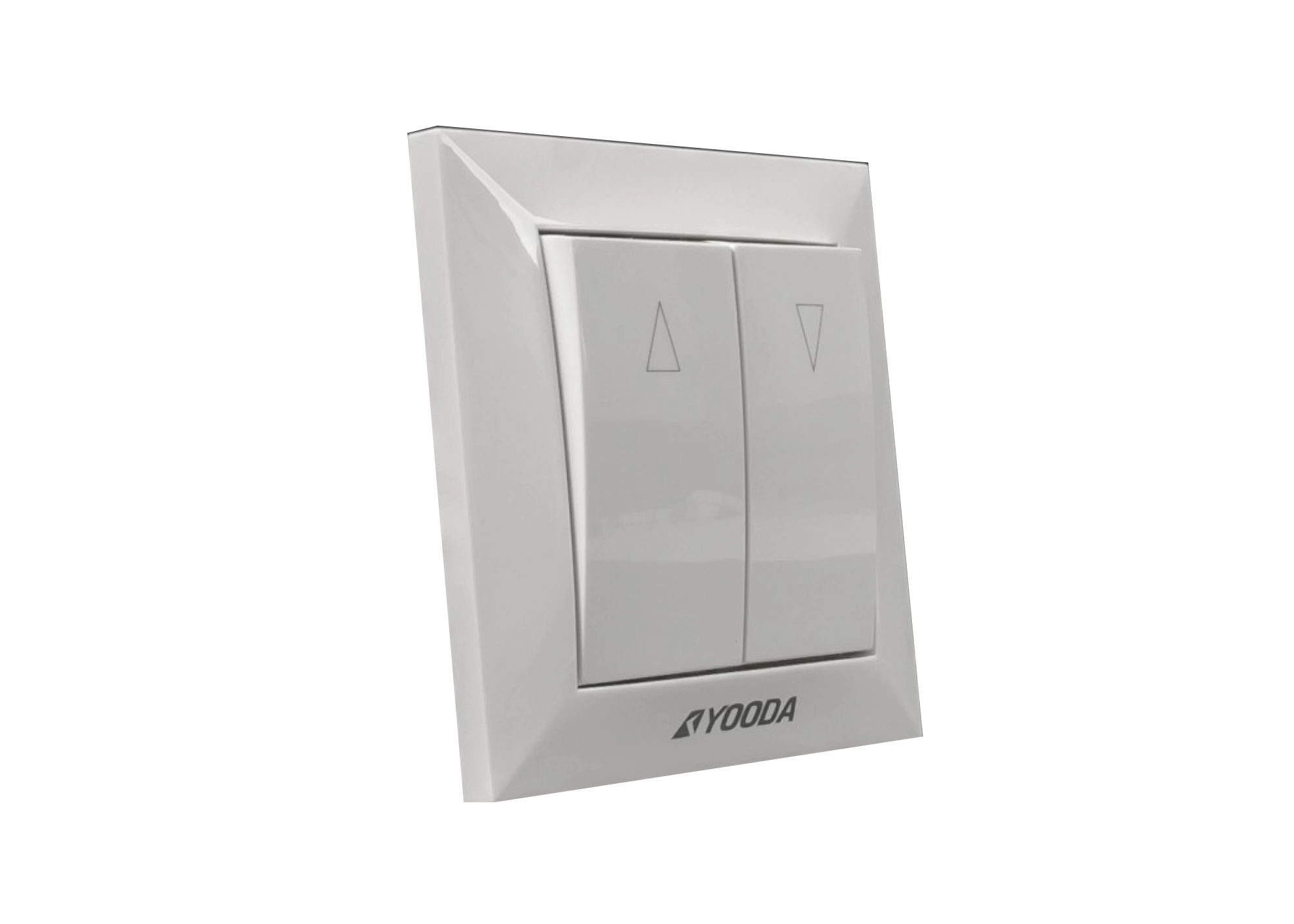

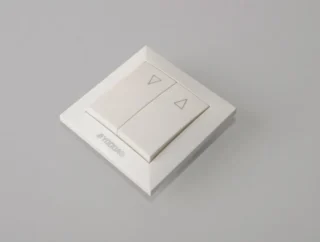

COMMANDE YOODA

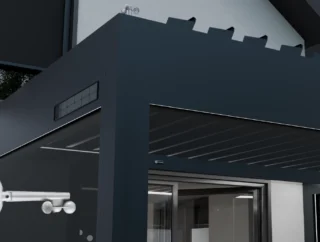

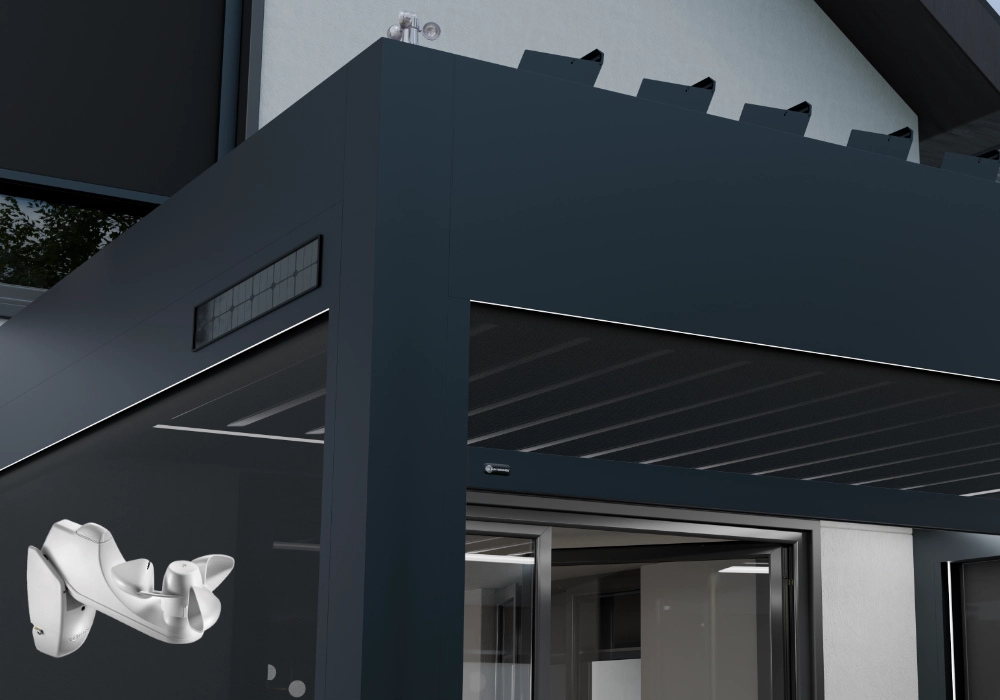

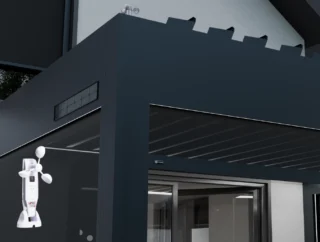

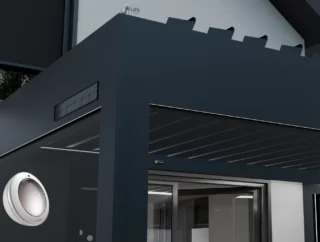

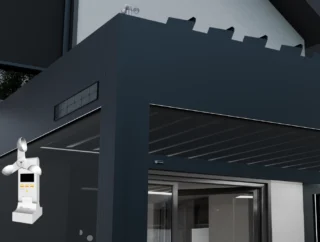

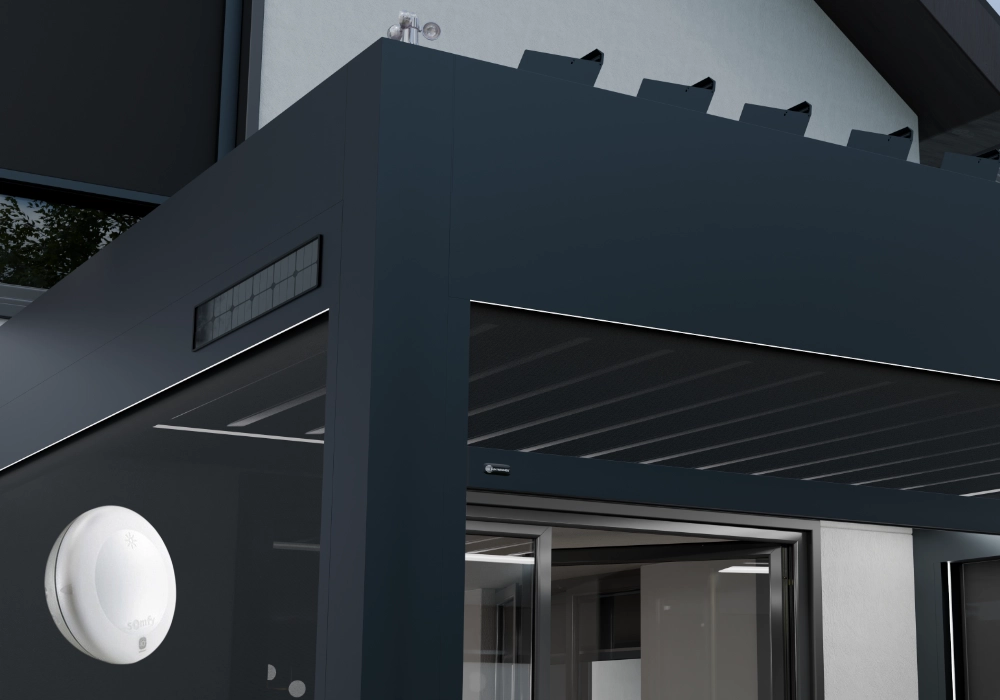

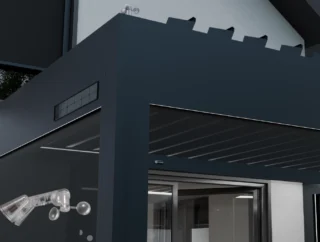

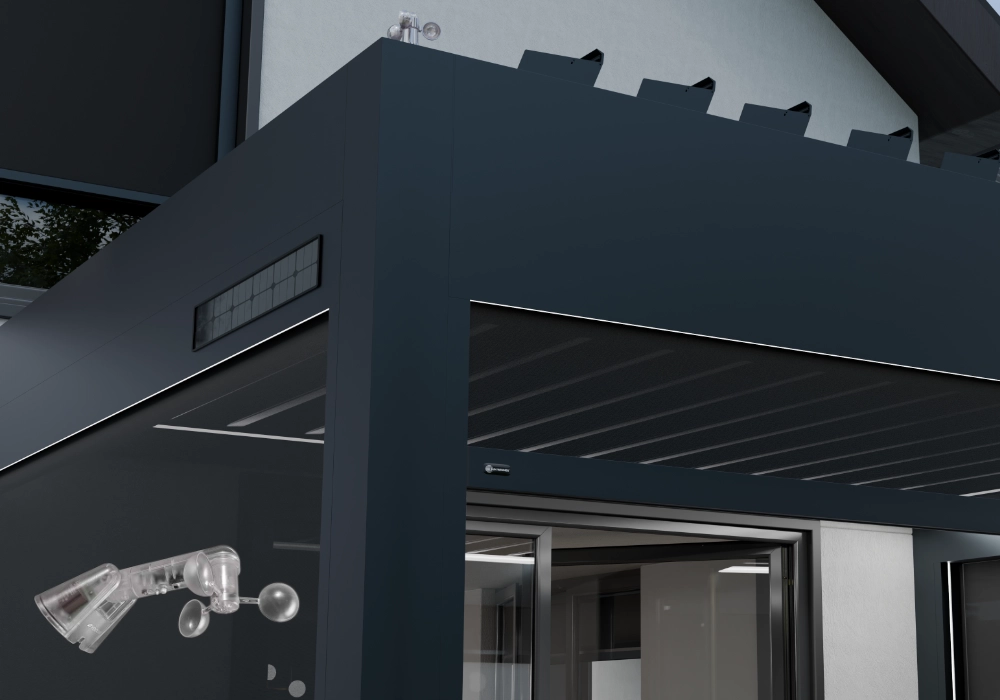

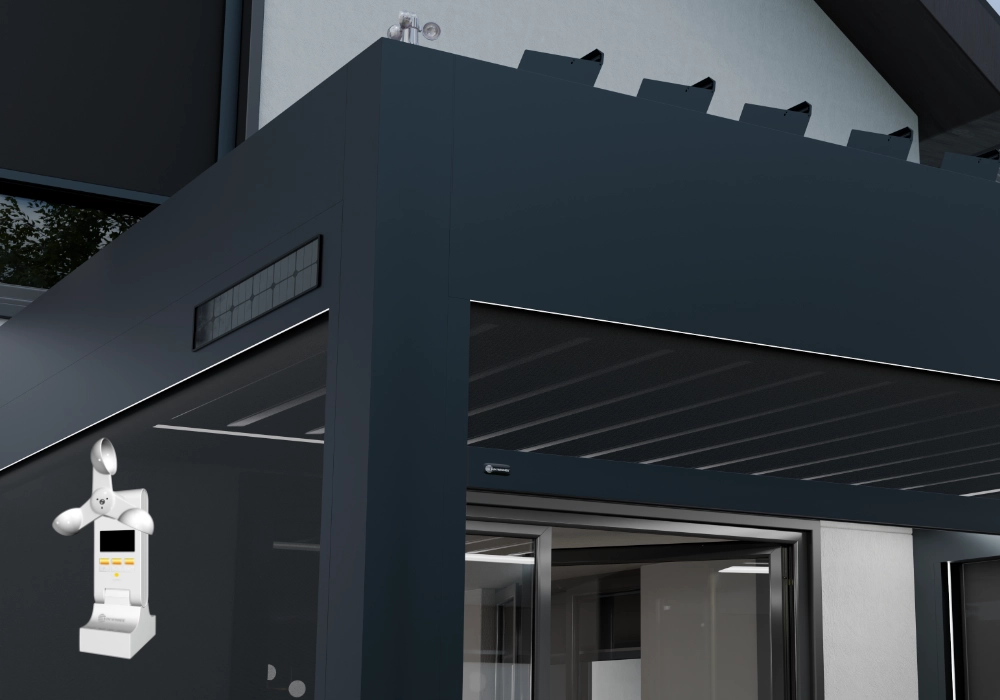

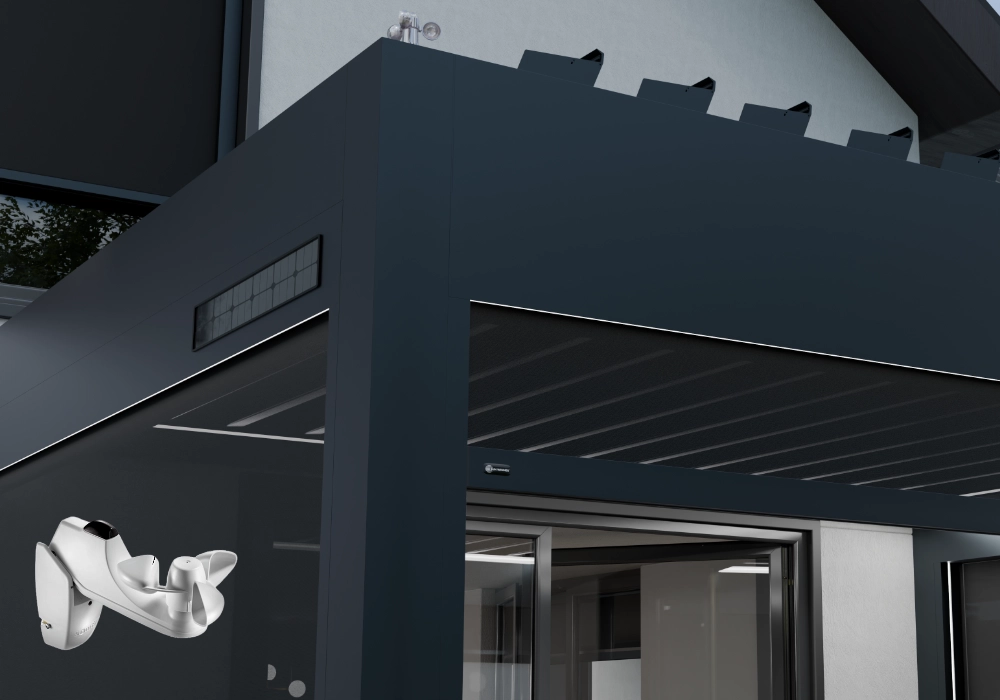

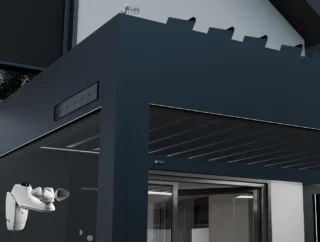

AUTOMATISATION SANS FIL - SOLAIRELes capteurs solaires-vent et solaires jouent un rôle clé dans l’automatisation et la protection des stores extérieurs WIN SCREEN ZIP et des pergolas. Leur principale mission est de surveiller les conditions atmosphériques et de commander automatiquement les protections afin de sécuriser le bâtiment et son équipement, d’augmenter le confort de l’utilisateur et d’améliorer l’efficacité énergétique.
Les capteurs peuvent être installés à différents endroits, tels que la façade, le toit du bâtiment, ainsi que directement sur les pergolas ou autres toitures de terrasses, en fonction des besoins et de l’agencement de l’espace.
Le capteur solaire abaisse automatiquement les stores en cas de fort ensoleillement et les relève lorsque le niveau de lumière solaire est faible.
Le capteur solaire-vent fonctionne de manière similaire, mais réagit en plus aux rafales de vent. En cas de vent fort, il relève automatiquement les stores afin de les protéger contre les dommages. Cette solution prolonge considérablement la durée de vie du moteur et du tissu.
Pour des raisons de sécurité, le capteur de vent a toujours la priorité sur le capteur solaire, ce qui signifie qu’en cas de vent fort, le store sera relevé indépendamment de l’ensoleillement.
Les capteurs sans fil ne nécessitent pas de câblage entre le capteur et le store, car la communication s’effectue par radio. Cela facilite grandement l’installation et assure une plus grande flexibilité de montage.
Dans le cas des capteurs solaires, il n’est pas nécessaire de les raccorder à une alimentation permanente. Ils sont équipés d’un panneau solaire qui recharge en continu l’accumulateur/la batterie. Ainsi, le capteur fonctionne de manière autonome sur le plan énergétique et pratiquement sans entretien.

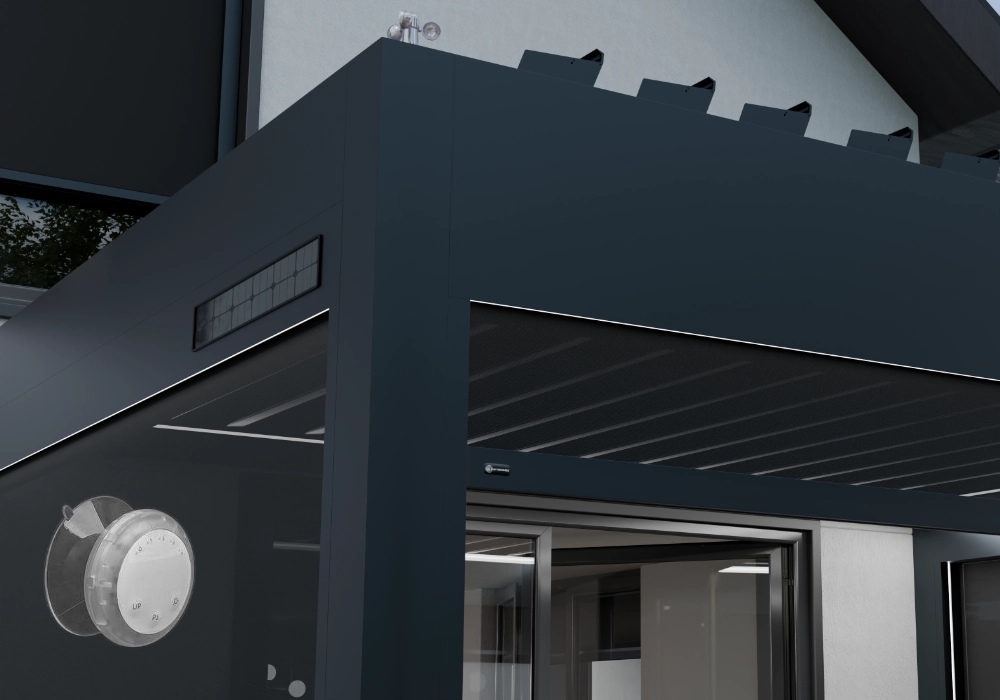

AUTOMATISATION SANS FILPROTECTION CONTRE LE SOLEIL ET LE VENT
Les capteurs solaires-vent et solaires jouent un rôle très important dans l’automatisation et la protection des stores extérieurs (ainsi que des auvents et pergolas). Leur mission est de surveiller les conditions atmosphériques et de commander automatiquement les stores afin de protéger le bâtiment et l’équipement, d’augmenter le confort de l’utilisateur et d’améliorer l’efficacité énergétique.
Le capteur solaire abaisse automatiquement les stores en cas de fort ensoleillement ou les relève automatiquement lorsque l’ensoleillement est faible.
Le capteur solaire-vent, comme le capteur solaire, abaisse et relève automatiquement les stores en fonction du niveau d’ensoleillement, mais protège en plus le store contre les fortes rafales de vent. Lorsqu’il détecte un vent fort, il relève le store afin de le protéger contre les dommages. Cette solution prolonge considérablement la durée de vie du moteur et du tissu.
Pour des raisons de sécurité, le capteur de vent est toujours prioritaire sur le capteur solaire.

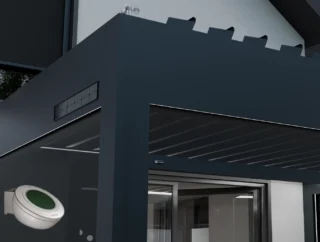

Les capteurs peuvent être installés sur la façade ou sur le toit du bâtiment.
AUTOMATISATION FILAIREPROTECTION CONTRE LE SOLEIL ET LE VENT
Les capteurs solaires-vent et solaires jouent un rôle très important dans l’automatisation et la protection des stores extérieurs (ainsi que des auvents et pergolas). Leur mission est de surveiller les conditions atmosphériques et de commander automatiquement les stores afin de protéger le bâtiment et l’équipement, d’augmenter le confort de l’utilisateur et d’améliorer l’efficacité énergétique.
Le capteur solaire abaisse automatiquement les stores en cas de fort ensoleillement ou les relève automatiquement lorsque l’ensoleillement est faible.
Le capteur solaire-vent, comme le capteur solaire, abaisse et relève automatiquement les stores en fonction du niveau d’ensoleillement, mais protège en plus le store contre les fortes rafales de vent. Lorsqu’il détecte un vent fort, il relève le store afin de le protéger contre les dommages. Cette solution prolonge considérablement la durée de vie du moteur et du tissu.
Pour des raisons de sécurité, le capteur de vent est toujours prioritaire sur le capteur solaire.
Les capteurs peuvent être installés sur la façade ou sur le toit du bâtiment.
